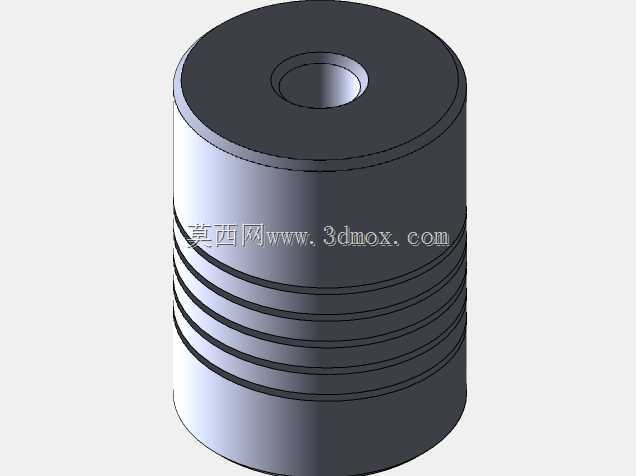

3D打印设备用步进电机绕线式柔性联轴器

在桌面级FDM3D打印设备的传动系统中，电机与传动杆之间的同轴度误差补偿一直是影响打印精度的核心环节之一，这款绕线式柔性联轴器正是针对该场景开发的专用传动连接件。日常设备运行过程中，步进电机输出轴与传动丝杆、光杆的安装很难做到绝对同轴，加工公差、装配偏差、机架长期使用产生的微变形都会带来径向、角向以及轴向的微小偏差，如果采用刚性连接，这些偏差会直接转化为传动阻力，不仅会加剧轴承、电机轴的磨损，还会导致传动卡顿、丢步，直接造成打印件层纹错乱、尺寸偏差甚至成型失败。这款联轴器的核心功能就是在稳定传递扭矩的同时，吸收补偿多维度的安装偏差，隔绝电机运转产生的微振动向传动端传递，保障传动过程的平顺性。从设计思路来看，这款联轴器采用了一体绕线槽的结构方案，区别于传统的梅花联轴器、膜片联轴器，整体为一体化铝合金棒料加工成型，没有额外的拼接零件、弹性体配件，不存在装配间隙和易损橡胶件，长期使用不会出现弹性老化、零件松动的问题。柱体表面的多道平行环形切槽形成了可微量形变的弹性结构，当两端轴存在偏差时，槽体结构可以产生可控的微小弹性变形，既不会因为刚性不足导致传动滞后，也不会因为刚性过强无法吸收偏差。两端分别设置了紧定螺钉孔，安装时直接将两端轴插入对应内孔，拧紧紧定螺钉即可完成固定，不需要额外的法兰、键槽配合，装配难度极低，非常适合桌面级设备的紧凑安装空间。从尺寸与安装边界来看，这款联轴器总长25mm，外径为常规的圆柱尺寸，两端内孔分别适配5mm直径的步进电机输出轴与8mm直径的传动丝杆/光杆，整体体积小巧，不会占用过多的X轴或Z轴安装空间，完全适配市面上绝大多数开源桌面3D打印机的安装位尺寸，不需要对原有设备机架进行改造即可直接替换安装。实际使用中，这款联轴器除了应用在3D打印设备上，也可以适配各类小扭矩、对传动平顺性有要求的低速自动化设备、小型检测设备的传动连接场景，铝合金的材质也兼顾了轻量化与足够的结构强度，表面阳极氧化处理后具备不错的防锈抗腐蚀能力，长期在车间、工作室的多尘环境下使用也能保持稳定的性能。
