360° 三脚架安装任何3D打印手机

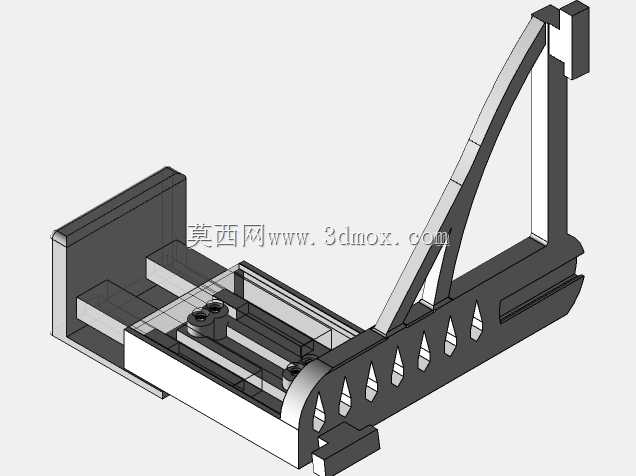

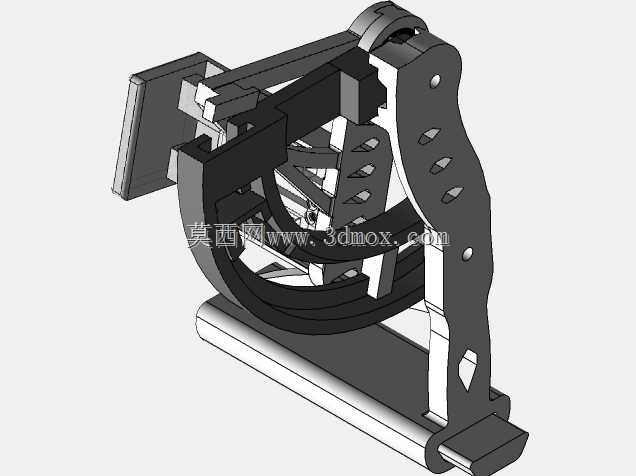

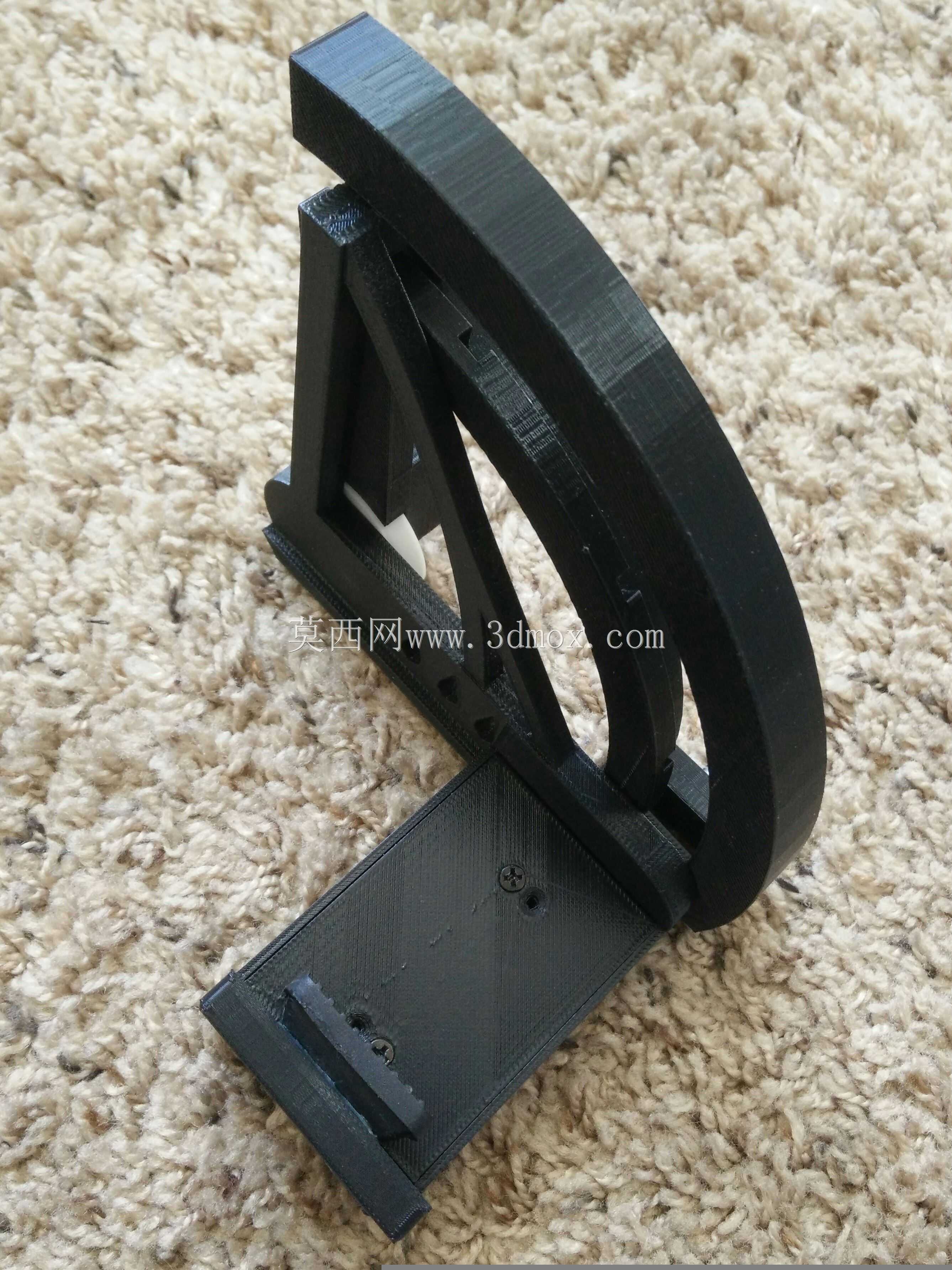

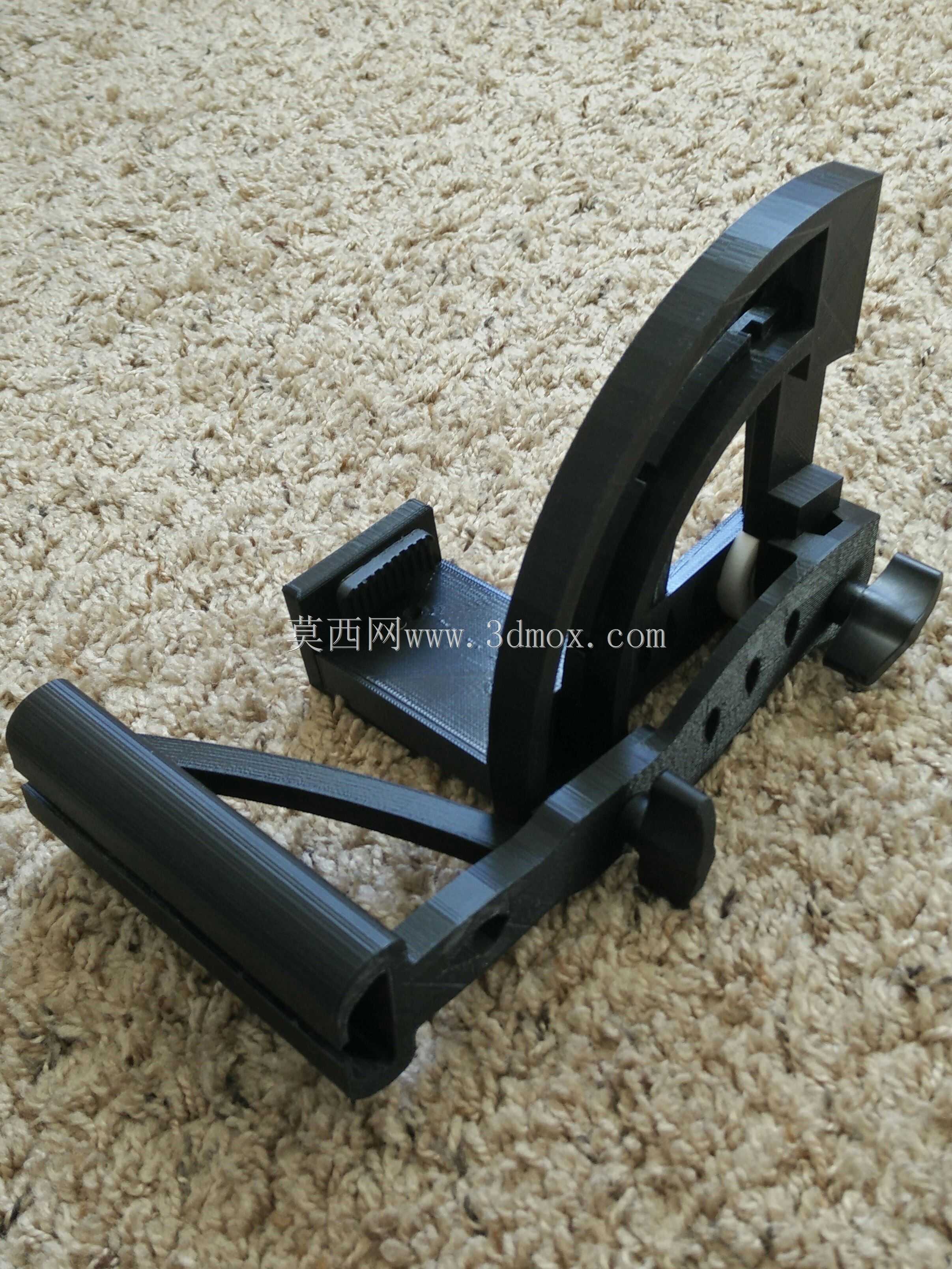

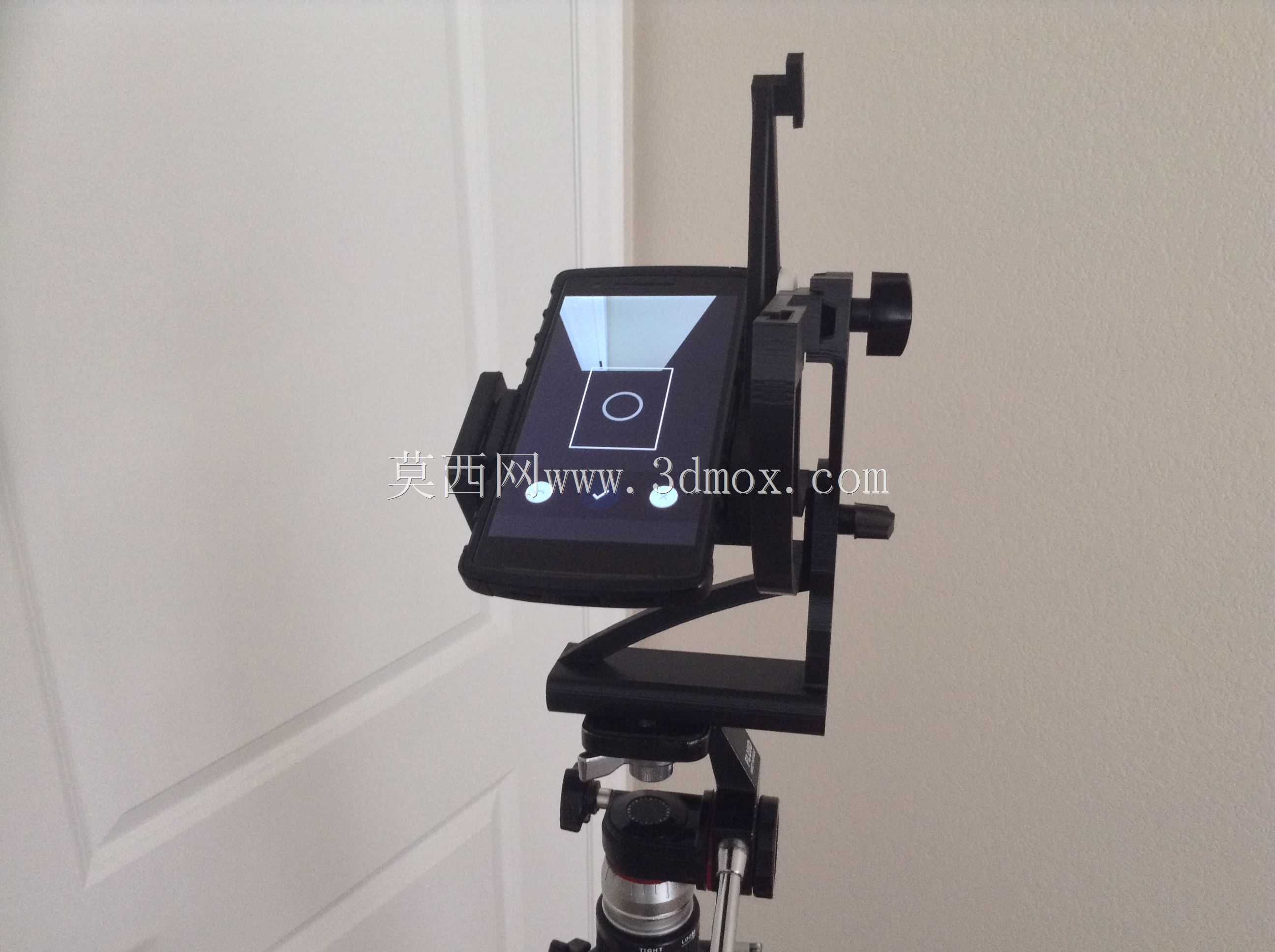

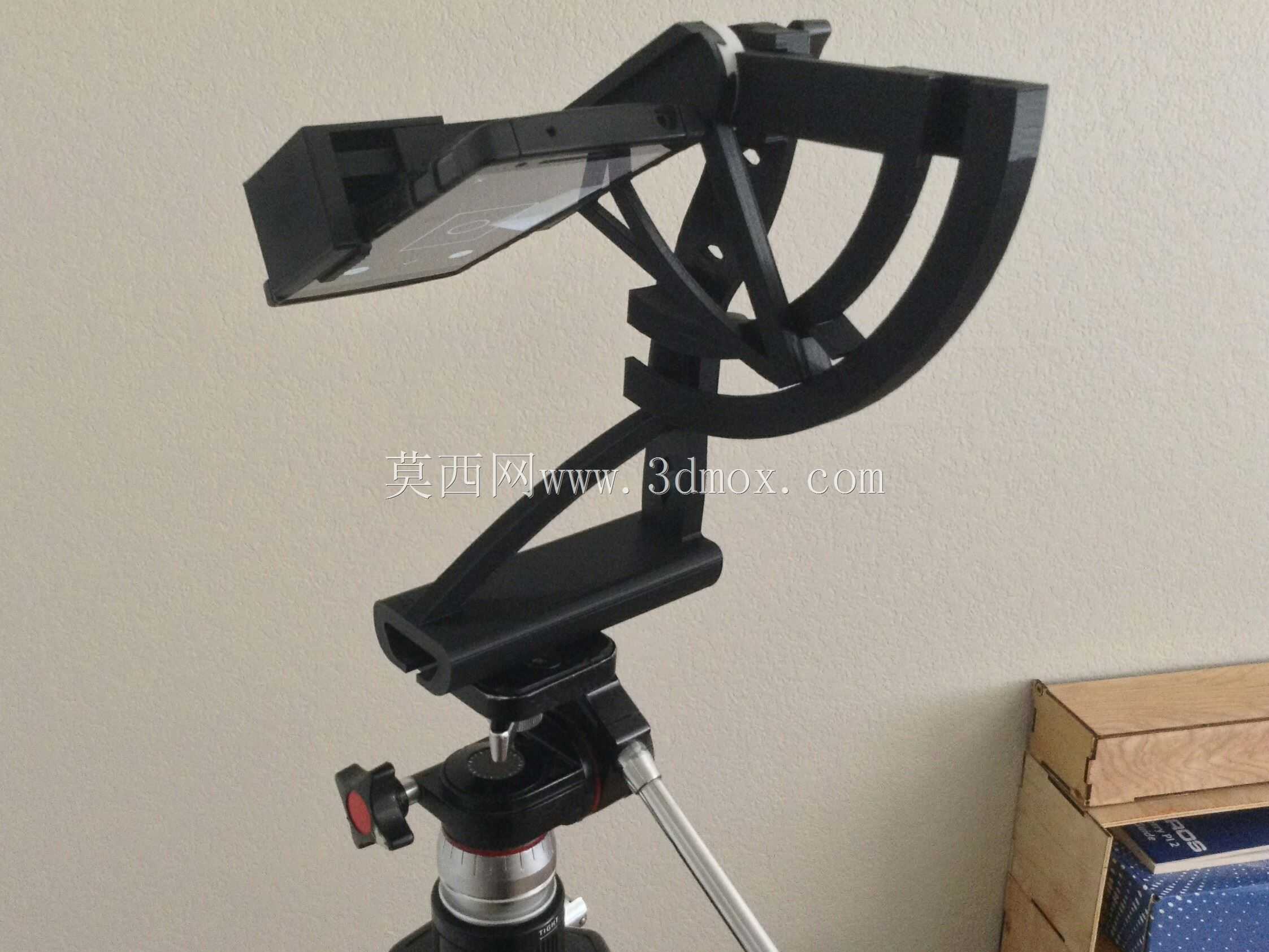

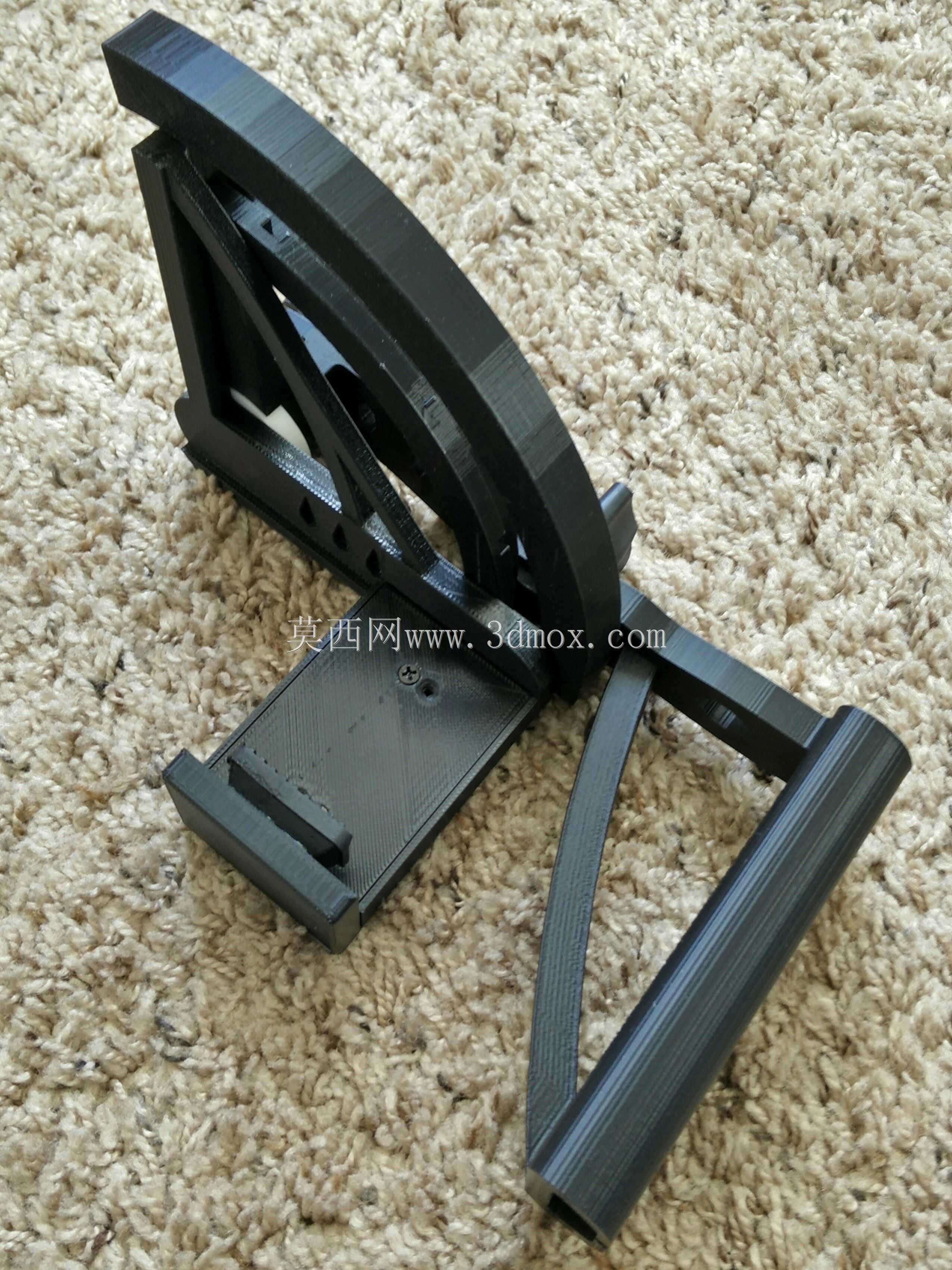

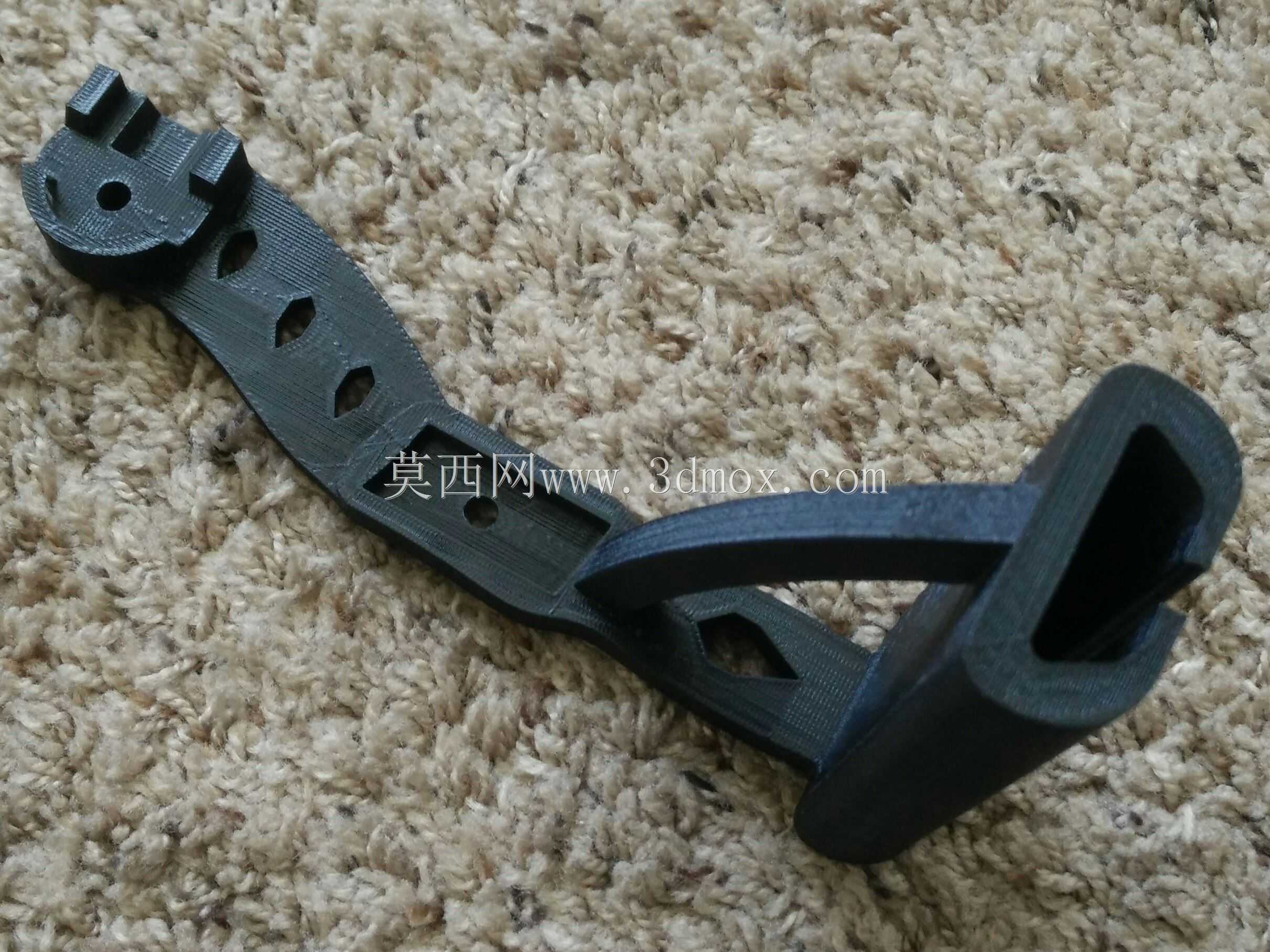

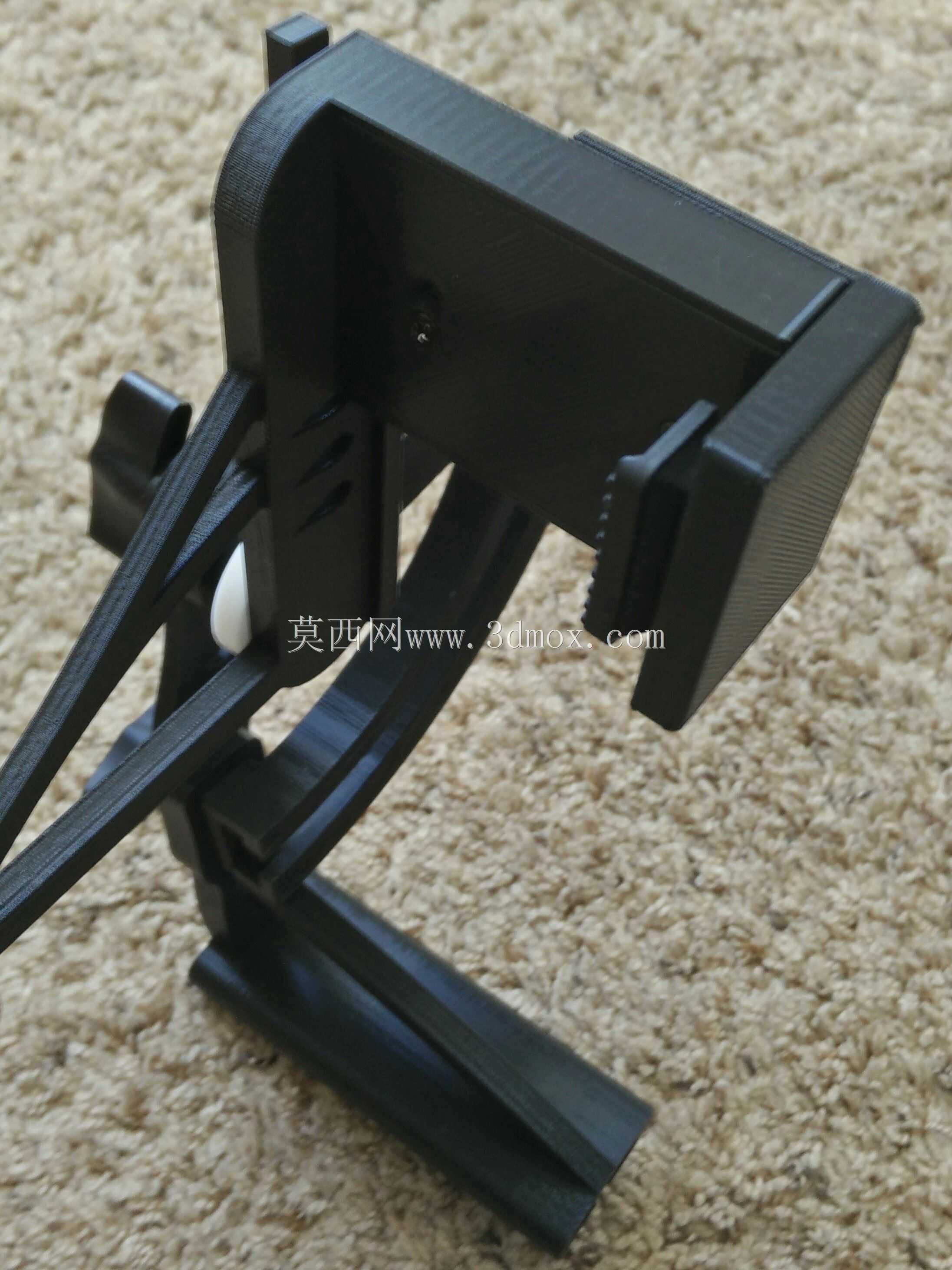

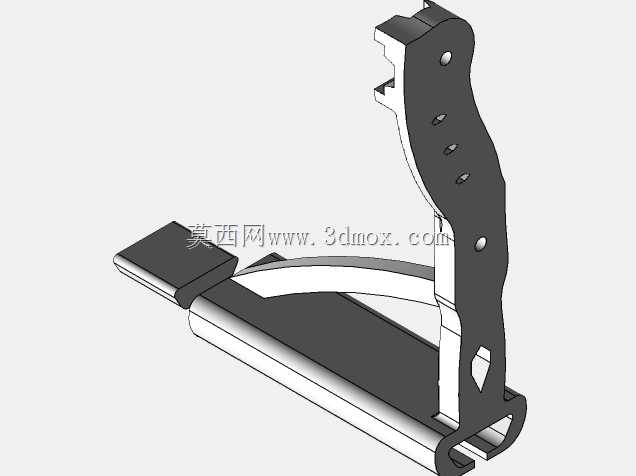

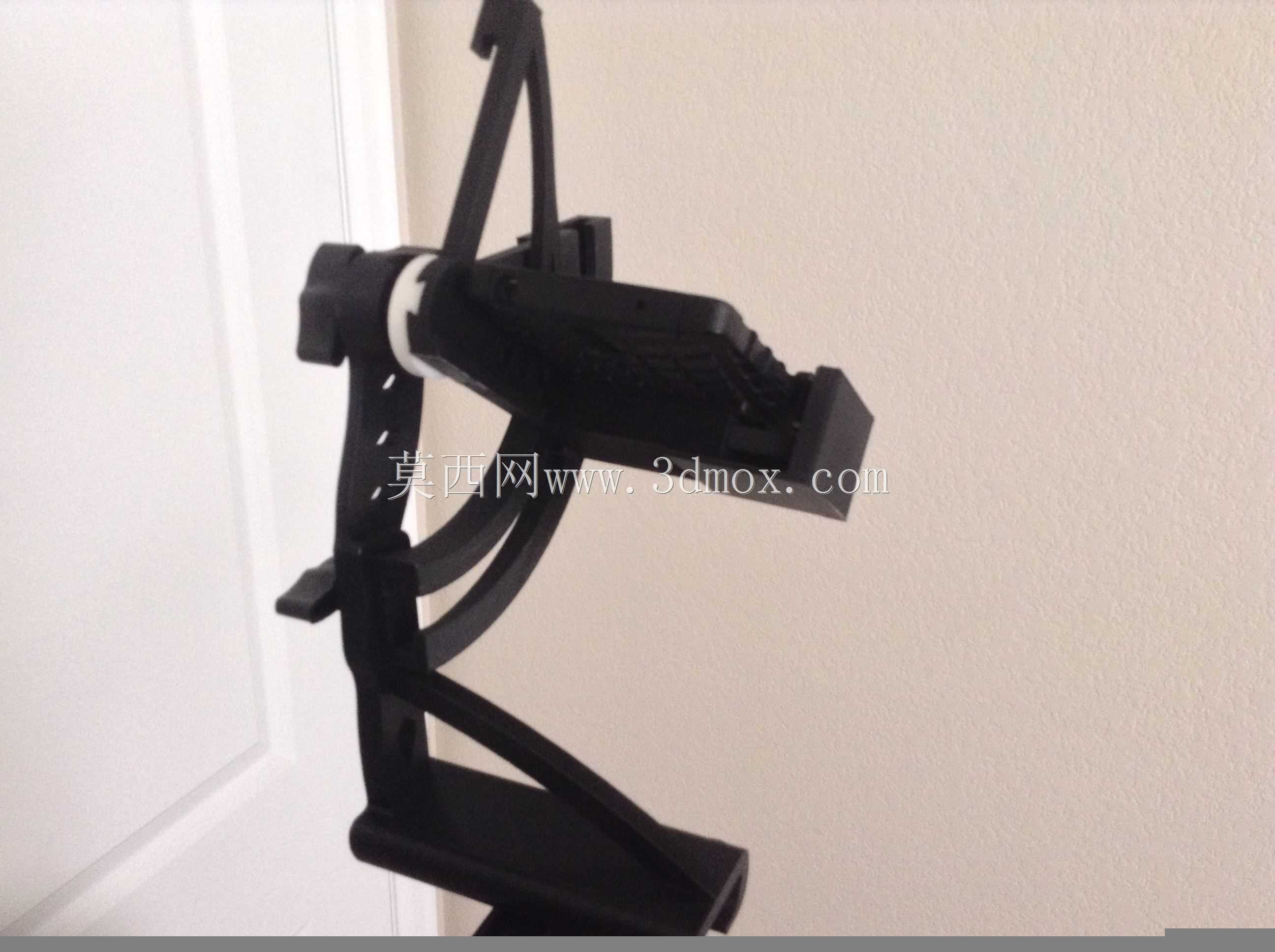

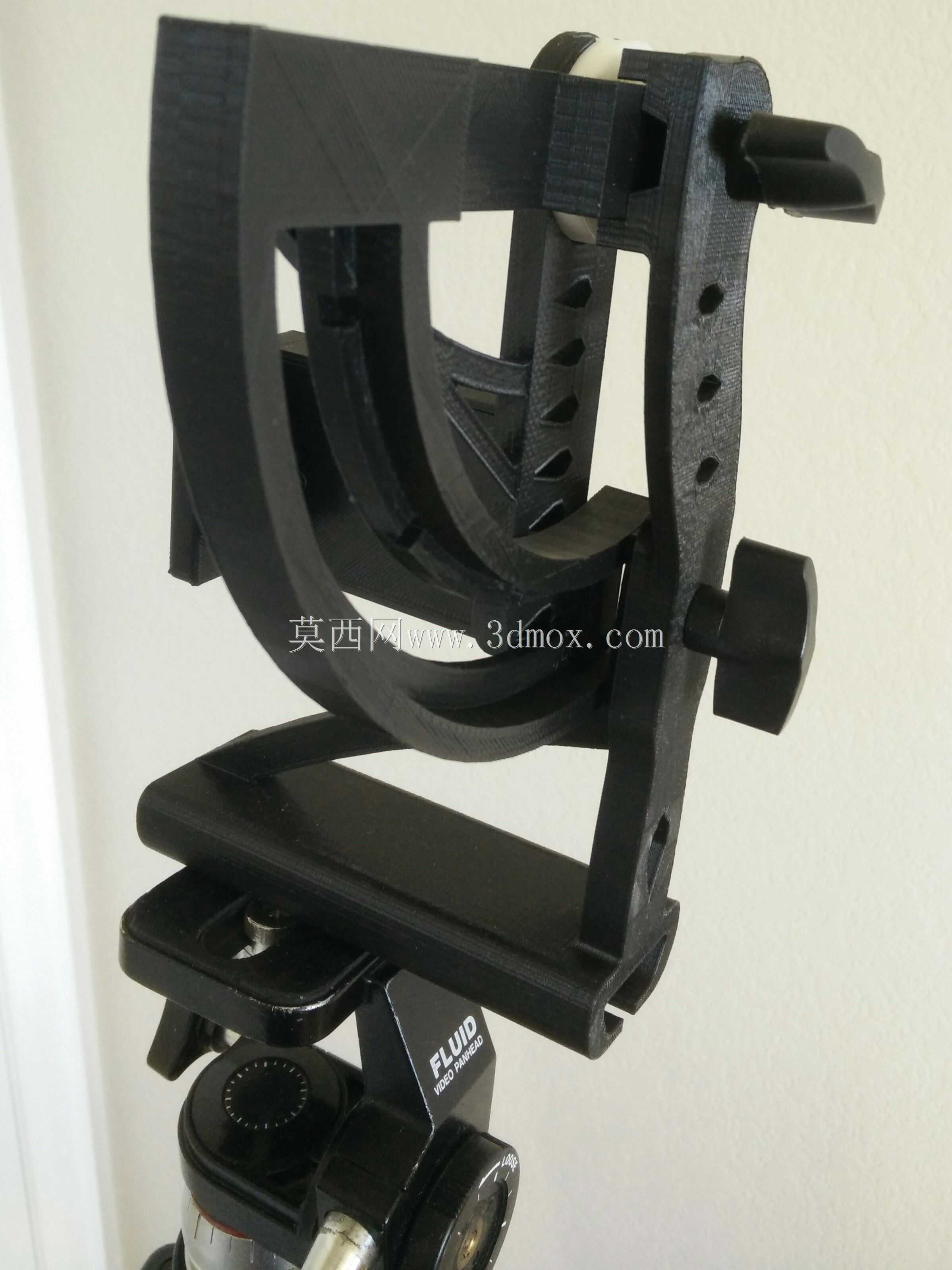

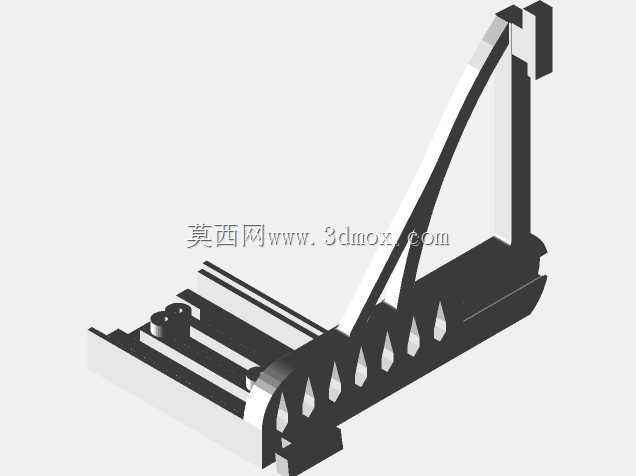

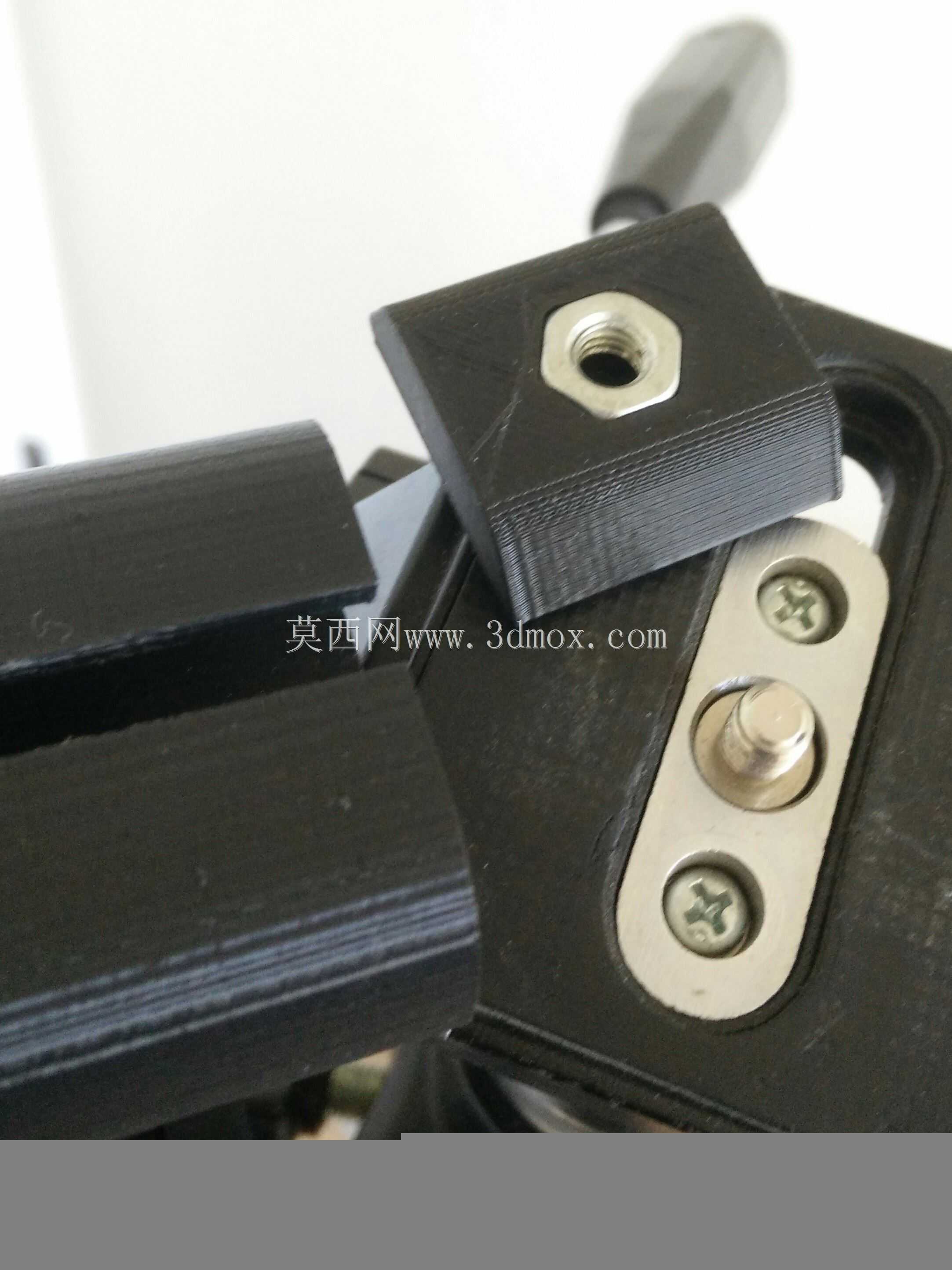

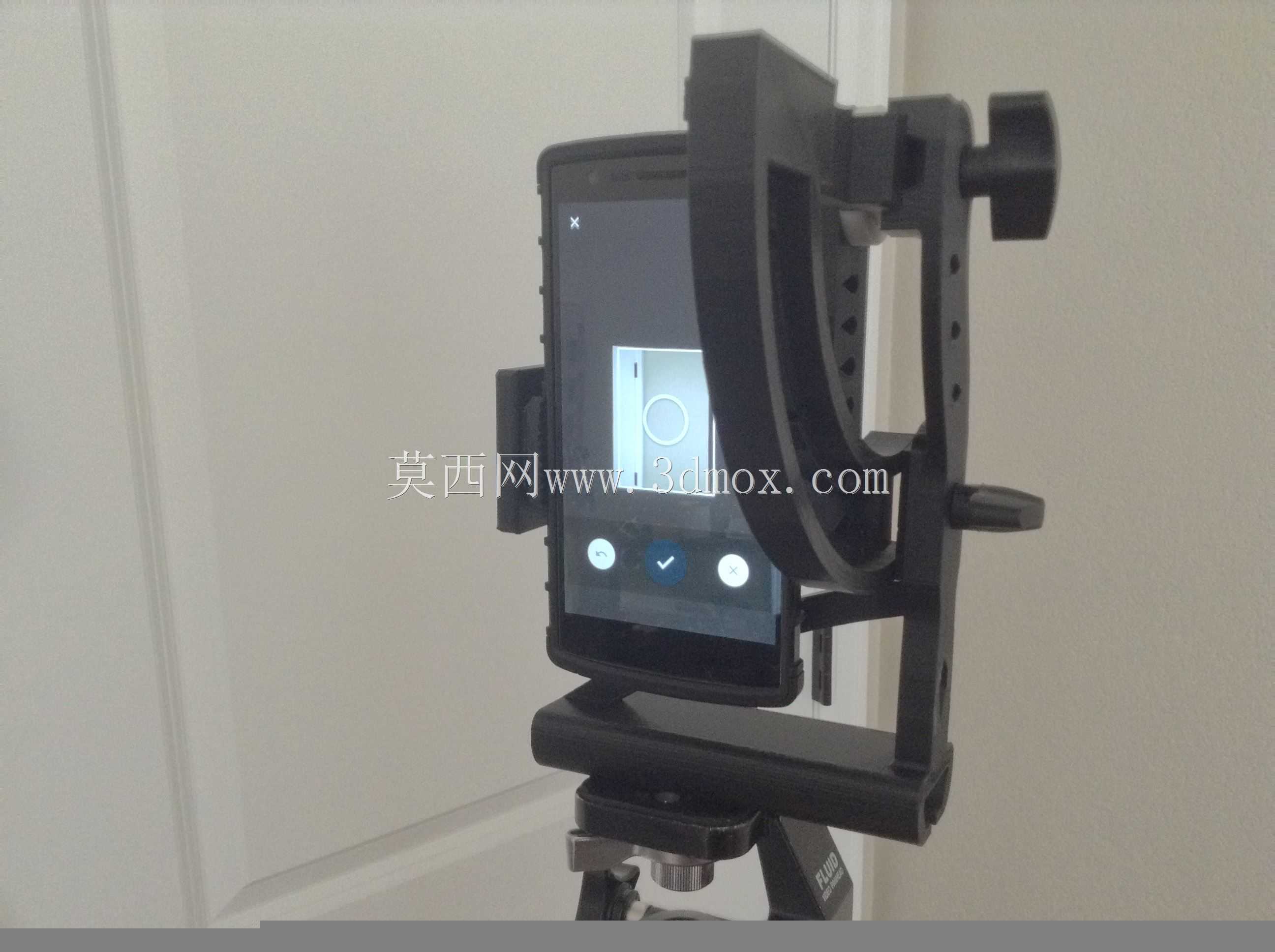

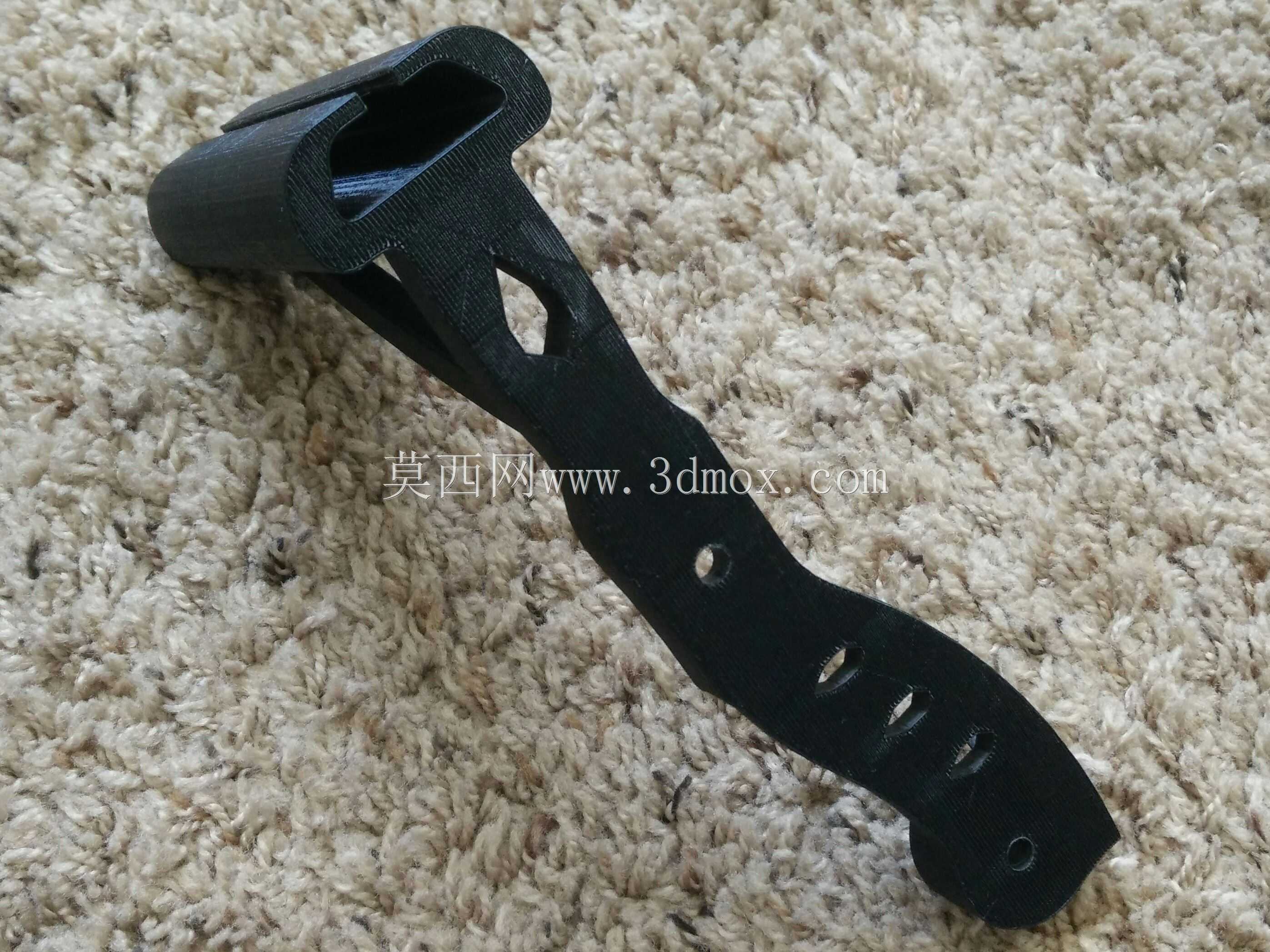

智能手机公司正在向智能手机摄影市场注入更高质量的相机和一系列超酷、革命性的摄影软件和应用程序。然而，似乎没有任何辅助产品（三脚架、支架、镜头等）来支持所有这些新的摄影应用程序，我对谷歌的Photosphere这个应用程序非常感兴趣。而应用程序名称因品牌而异，但它们都允许用户拍摄完整的360度照片。也没有那种全景的东西。这是一张全方位360度拍摄的照片。我发现最主要的问题是，几乎不可能沿着相机的轴线完美地倾斜和旋转我的手机，从而在所有50张照片之间实现无缝缝合。因此，我决定设计一款手机支架，它能够：1。用1/4“螺丝固定在任何三脚架上。绕水平轴自由转动。调整以容纳任何电话。调整到任何手机摄像头的中心垂直轴。完全3D打印（除了螺丝、弹簧和螺母）。额外考虑derations:1. 便携式。2。轻。3。DurableI设计的三脚架共有8个独立的部分。实际手机支架的3个零件。1个滚珠轴承组件零件。转动臂的2个零件。底座三脚架连接器的两个零件。设计工作完成后，我在高中的Sindoh打印机上打印了几个零件的原型。我正在测试0.2毫米的边距是否足以解释打印机错误。不是的。所以，又回到了几个小时的重新设计。我发现0.6毫米的边距相当不错。在那之后，我重新印刷，所有的东西都很好地配合在一起。M6-1.0 x 12毫米带帽螺钉和M6-1.0六角螺母被用来连接手机支架和三脚架底座。在滚珠轴承总成上用环氧树脂涂覆了一个螺母。两个弹簧放置在手机支架组件内，以产生固定手机所需的夹紧力。手机支架的一侧用环氧树脂做了一个橡胶把手，以提高手机的抓地力。这个项目最酷的部分：滚珠轴承总成。这个项目最难的部分是：找到合适的边距。这是很难解释的打印机和塑料错误，使每个部分配合得恰到好处。设计改进：允许较少的摆动空间在滚珠轴承总成。另外，稍微增加手机支架的深度。到目前为止，我已经能够将我的三脚架安装在我能借到的每一部手机上。排除一些设计修改，我很满意达到了我所有的设计标准，并且有一个可以使用的工作模型
