阿基米德特拉梅尔椭圆轨迹木质机械装置

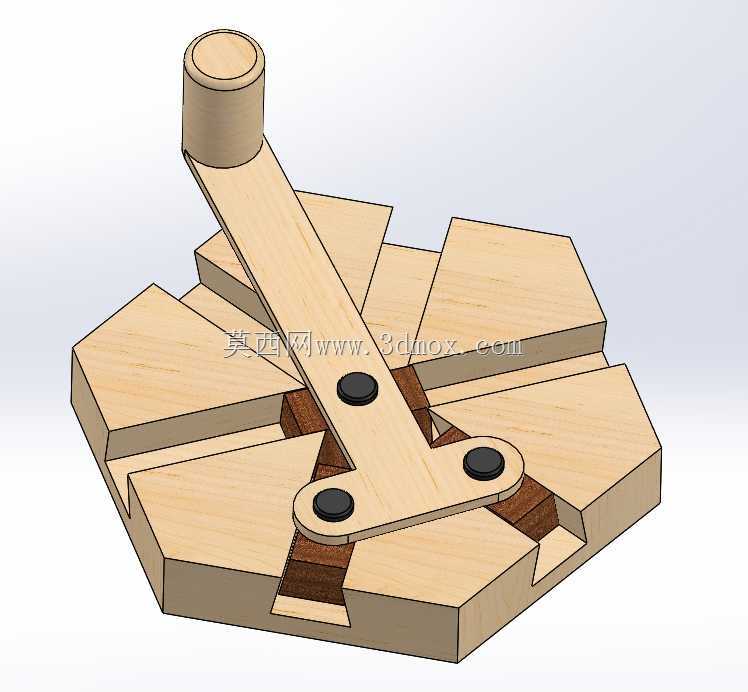

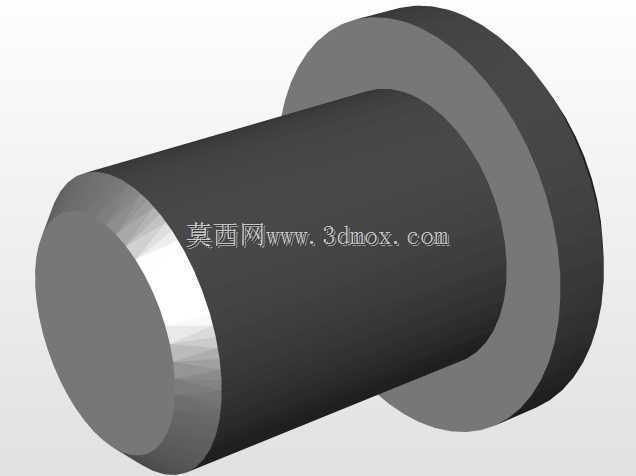

这款木质结构的阿基米德特拉梅尔机构，是经典的平面运动演示类机械装置，核心功能是通过特定的连杆滑槽结构，在手柄驱动下让输出端走出标准椭圆轨迹，常被应用在机械原理教学演示、科普互动展品、创意木质玩具以及趣味机械摆件场景中，能够直观展示椭圆轨迹的生成逻辑，帮助学习者快速理解平面连杆机构的运动转化规律。从设计思路来看，整体采用层叠木质板材拼接结构，底座为正八边形轮廓，内部开设相互垂直的十字滑槽，作为两个滑动销的运动导向轨道；驱动连杆为长条形木质构件，上面开设两个间距固定的销孔，分别与滑槽内的滑动销铰接，连杆一端延伸出圆柱形操作手柄，另一端为运动输出端，当摇动手柄时，两个滑动销分别在垂直的两个滑槽内做往复直线运动，合成后即可让连杆末端走出完美的椭圆轨迹，结构设计完全遵循阿基米德特拉梅尔的经典运动原理，没有多余的冗余结构，所有运动副都采用木质构件直接配合，无需额外金属轴承即可实现顺畅滑动。外形尺寸方面，整体底座最大外接圆直径可根据使用需求调整，常规桌面演示款的底座直径控制在150-200mm区间，手柄顶端到底座底面的总高度不超过120mm，安装边界仅需预留直径220mm的平整桌面空间即可，不需要额外的固定结构，放置在平面上即可操作使用。装置的所有零件都采用平板式切割工艺即可加工，不需要复杂的三维曲面加工工序，生产制作门槛低，装配流程简单，仅需将滑槽层叠粘接固定后，装入滑动销与连杆即可完成组装，运动过程中没有高速运转部件，操作安全无风险，既可以作为机械专业课程的配套演示教具，帮助学生具象化理解椭圆运动的合成原理，也可以作为创意文创摆件放置在桌面，通过手动操作感受经典机械结构的巧妙设计，还能作为青少年科创教育的实践套件，让学习者在组装和操作过程中掌握基础的平面机构运动知识。
