工业集成式水处理成套设备结构设计

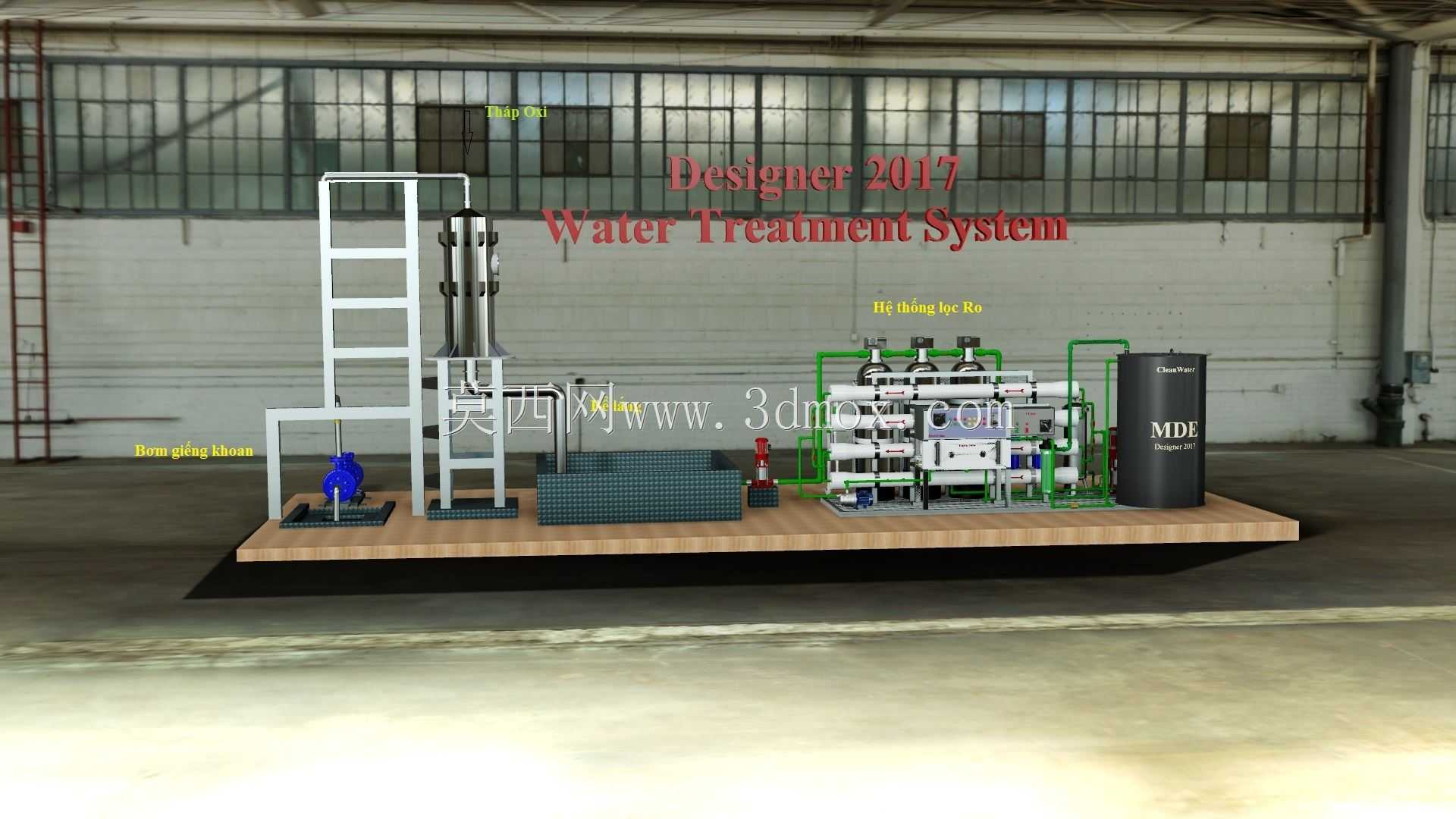

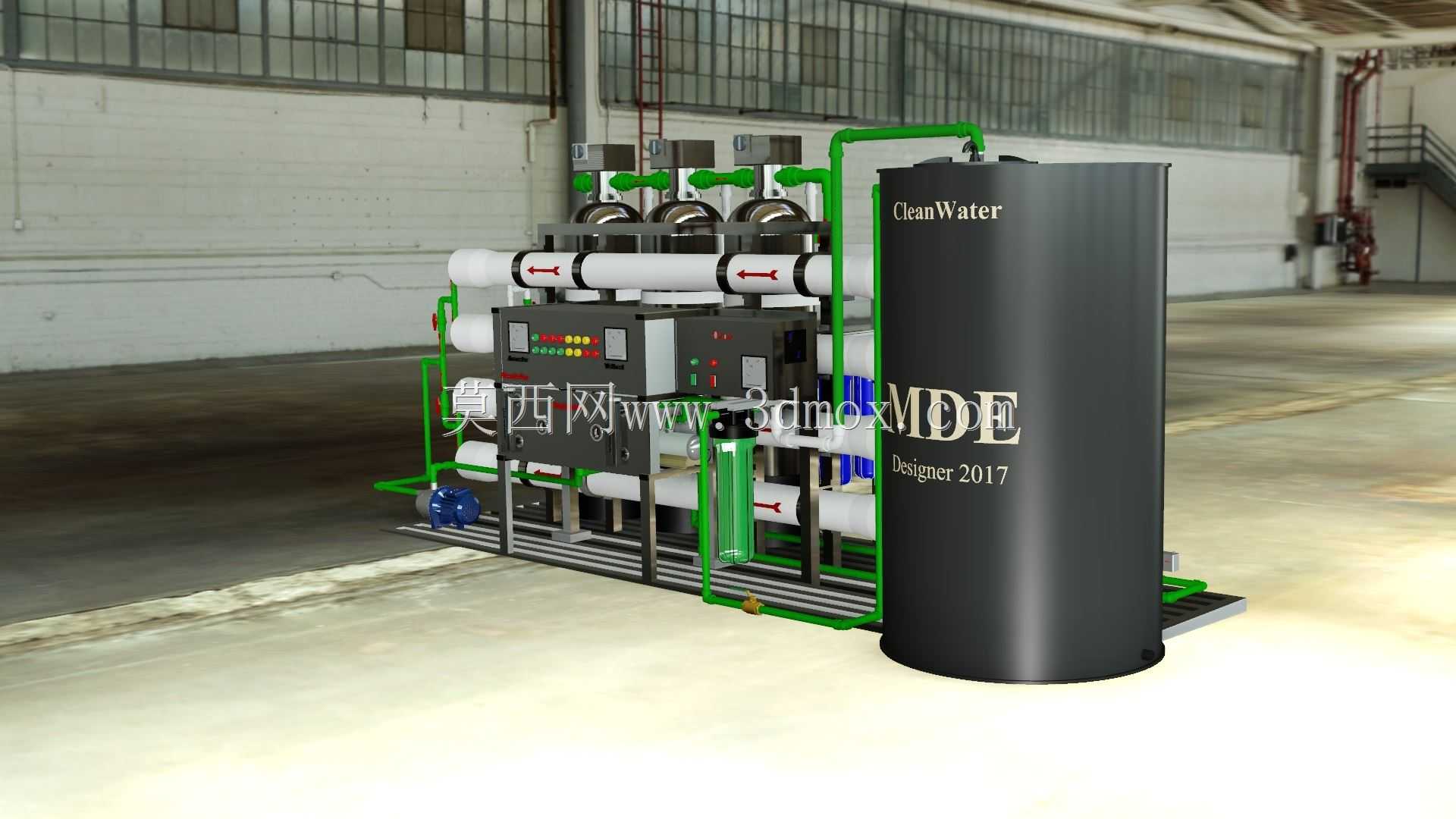

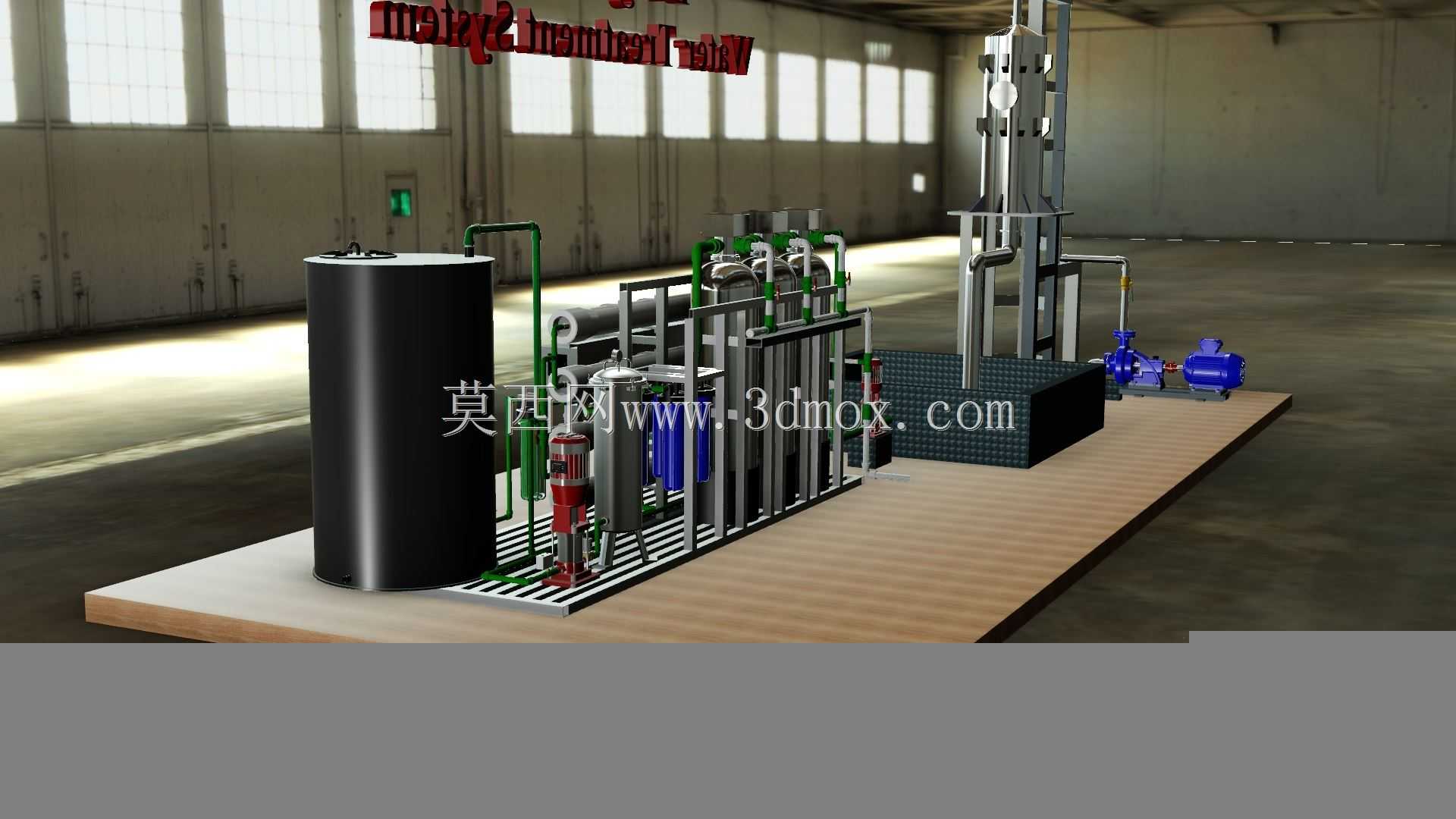

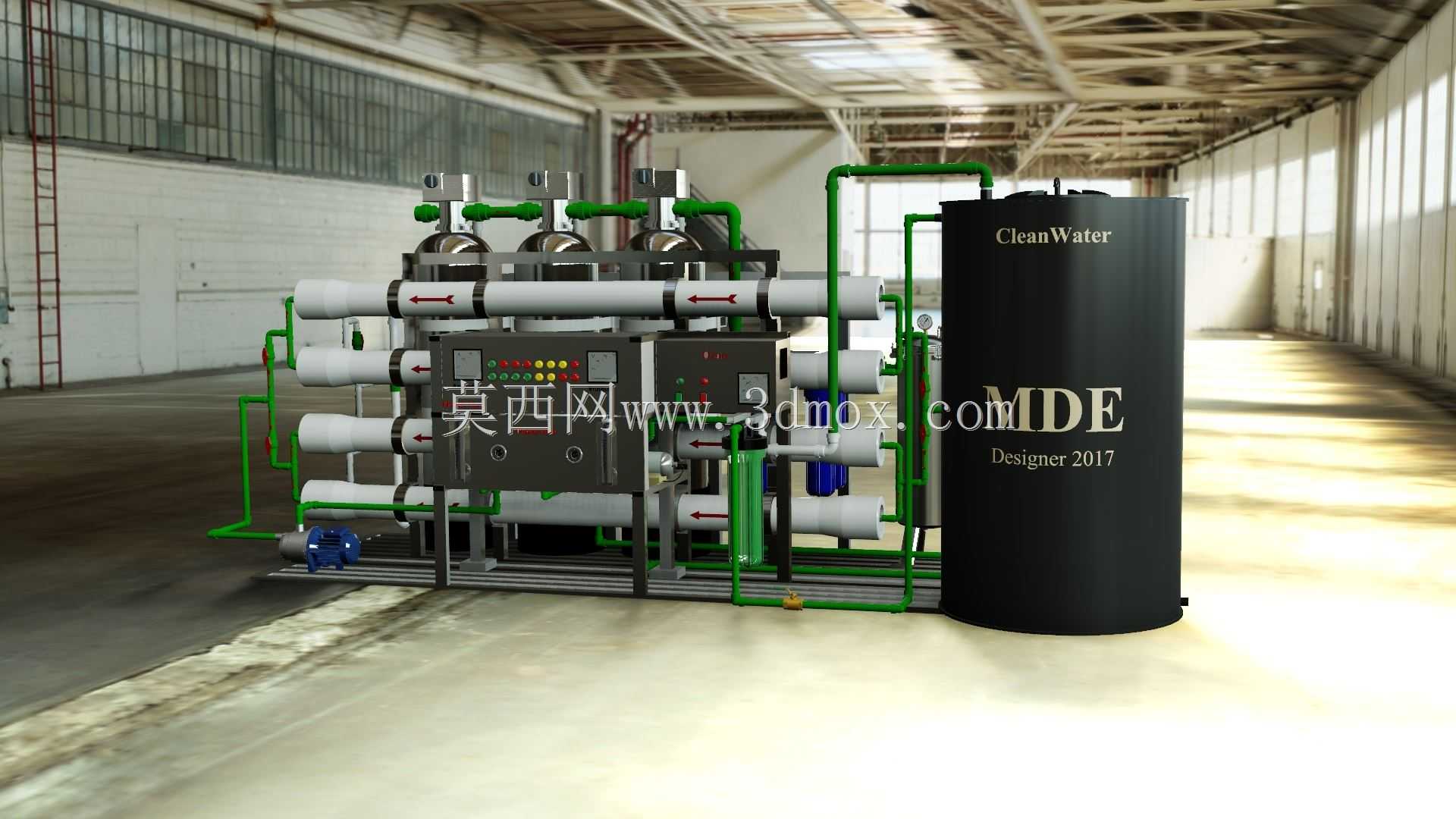

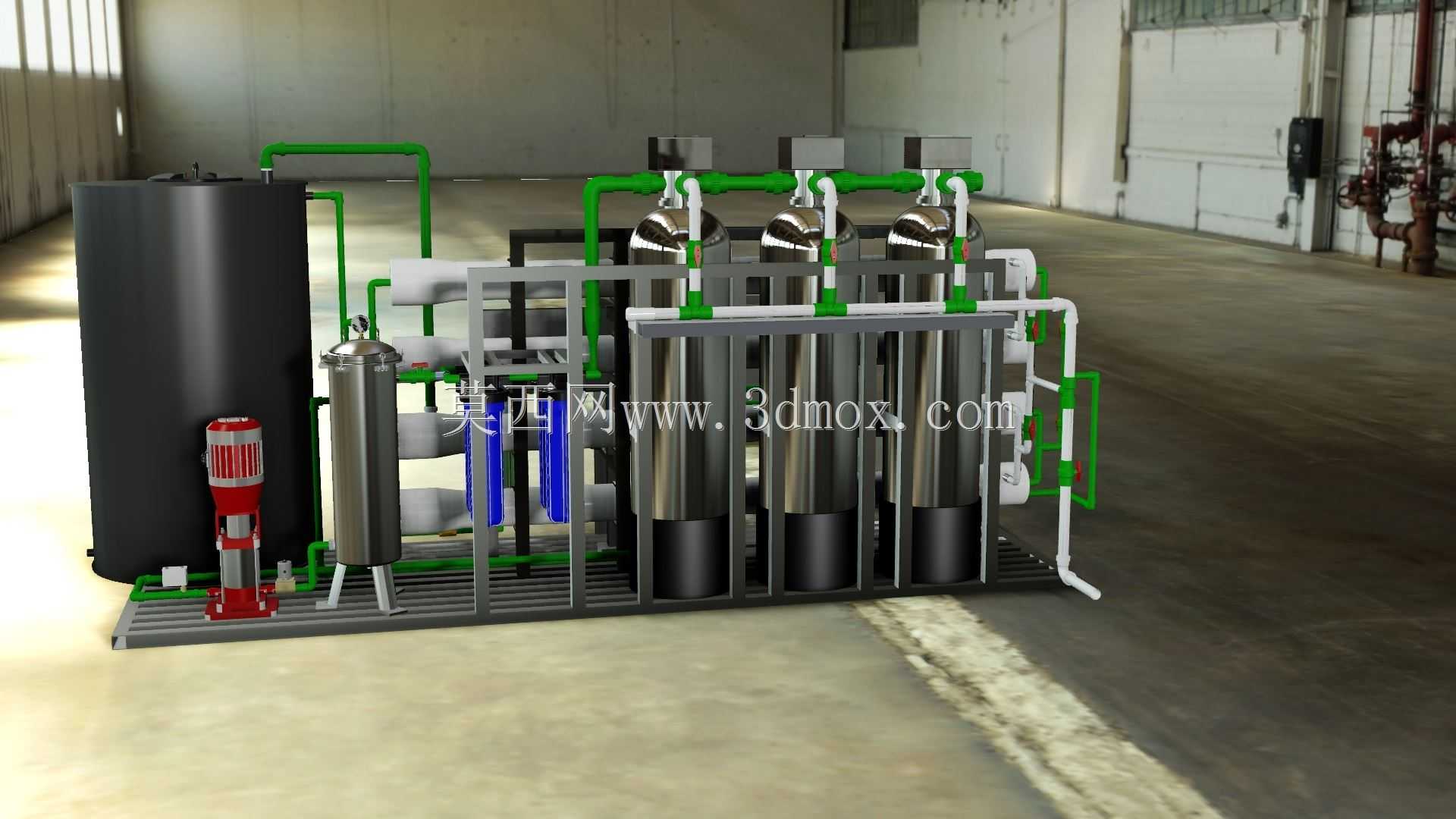

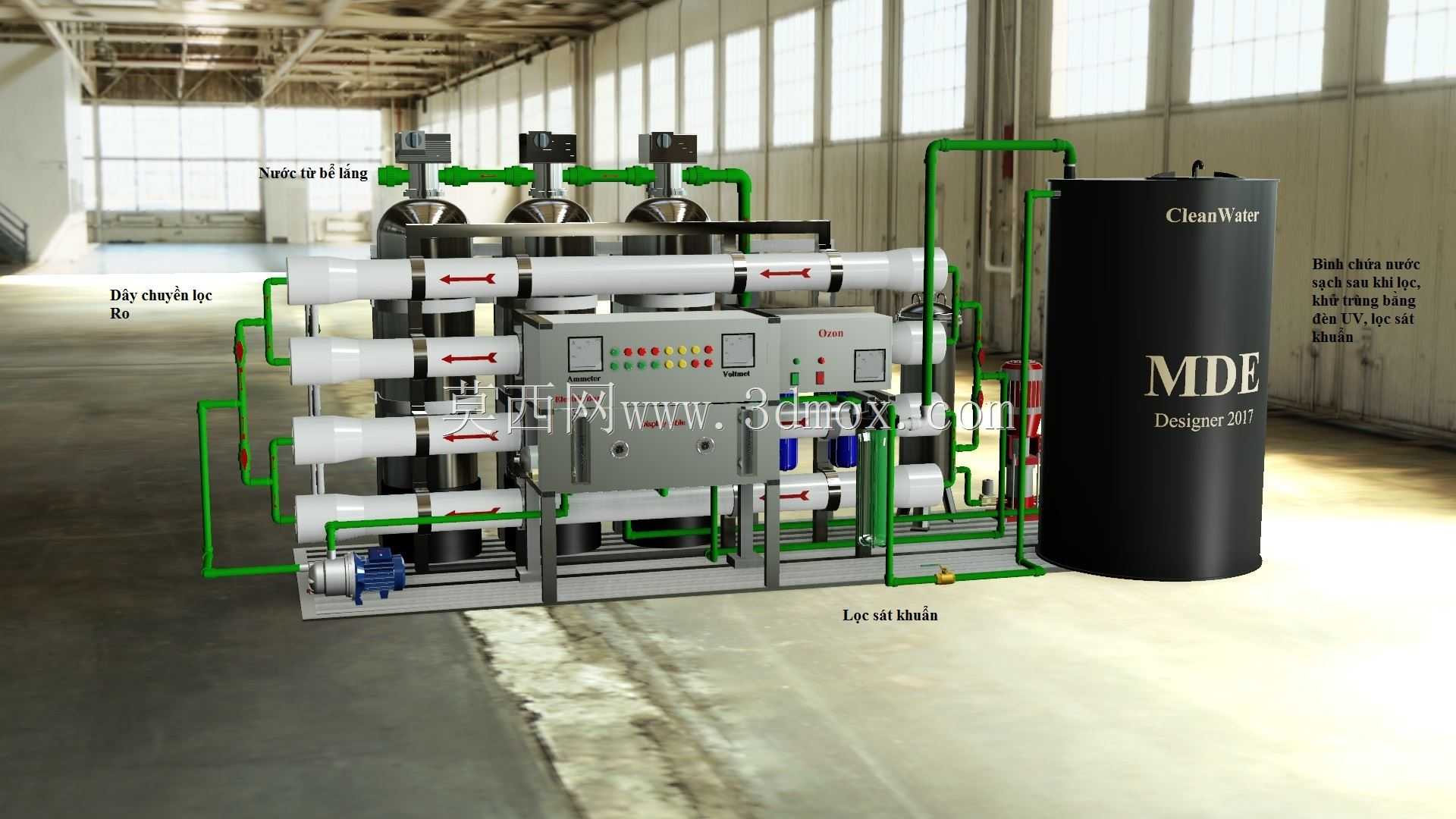

这套集成式水处理设备主要面向中小型工业生产车间的循环水净化、生产用水预处理场景，也可适配商用建筑的中水回用处理环节，能够完成原水的多级过滤、杂质截留、增压输送全流程处理，替代传统分散式水处理组件的零散搭建模式，帮助现场快速完成水处理单元的部署落地。设备整体采用撬装式集成布局，所有功能组件均固定在统一的钢制安装底座上，底座边缘做了防滑承重处理，可直接通过叉车转运至安装点位，无需现场反复拆分重组组件，大幅缩短现场安装调试的周期。从功能分区来看，设备左侧设置立式圆柱形原水储水罐体，罐体采用密封式设计，顶部预留检修口与排气接口，可暂存待处理的原水，缓冲进水端的水压波动，避免进水流量不稳定对后续过滤单元造成冲击。罐体旁侧排布多级过滤组件，包含不同精度的过滤筒体，管路采用侧进侧出的排布逻辑，不同功能段的管路采用差异化配色做区分，绿色管路对应净水输送段，银色金属管路对应待处理水段，方便后期运维人员快速识别管路走向，排查管路堵塞或渗漏问题。过滤单元旁侧设置立式塔状处理装置，可完成水质的深度净化处理，适配不同的水处理工艺需求，可根据实际处理水质要求更换内部填充滤料。设备右侧配置两台并联式增压泵组，一用一备的配置可避免单台泵故障时整套系统停机，泵组下方设置格栅式接水托盘，可收集管路检修或跑冒滴漏产生的废水，引导废水排入指定排污口，保持安装区域的地面整洁。整套设备的管路排布充分考虑了操作维护空间，阀门手柄均朝向外侧操作通道，运维人员无需探入设备内部即可完成阀门开闭、滤芯更换等常规操作，设备整体安装边界预留了足够的检修通道宽度，可适配常规工业厂房的设备安装空间要求，无需对现场场地做大规模改造即可完成部署。设计过程中充分考虑了设备运行的稳定性，各组件的承重位置均做了加强支撑，泵组与底座之间设置减震垫，降低设备运行时的震动传导与噪音影响，管路连接位置采用标准法兰接口，可快速对接现场的进出水管路，降低现场施工的难度。
