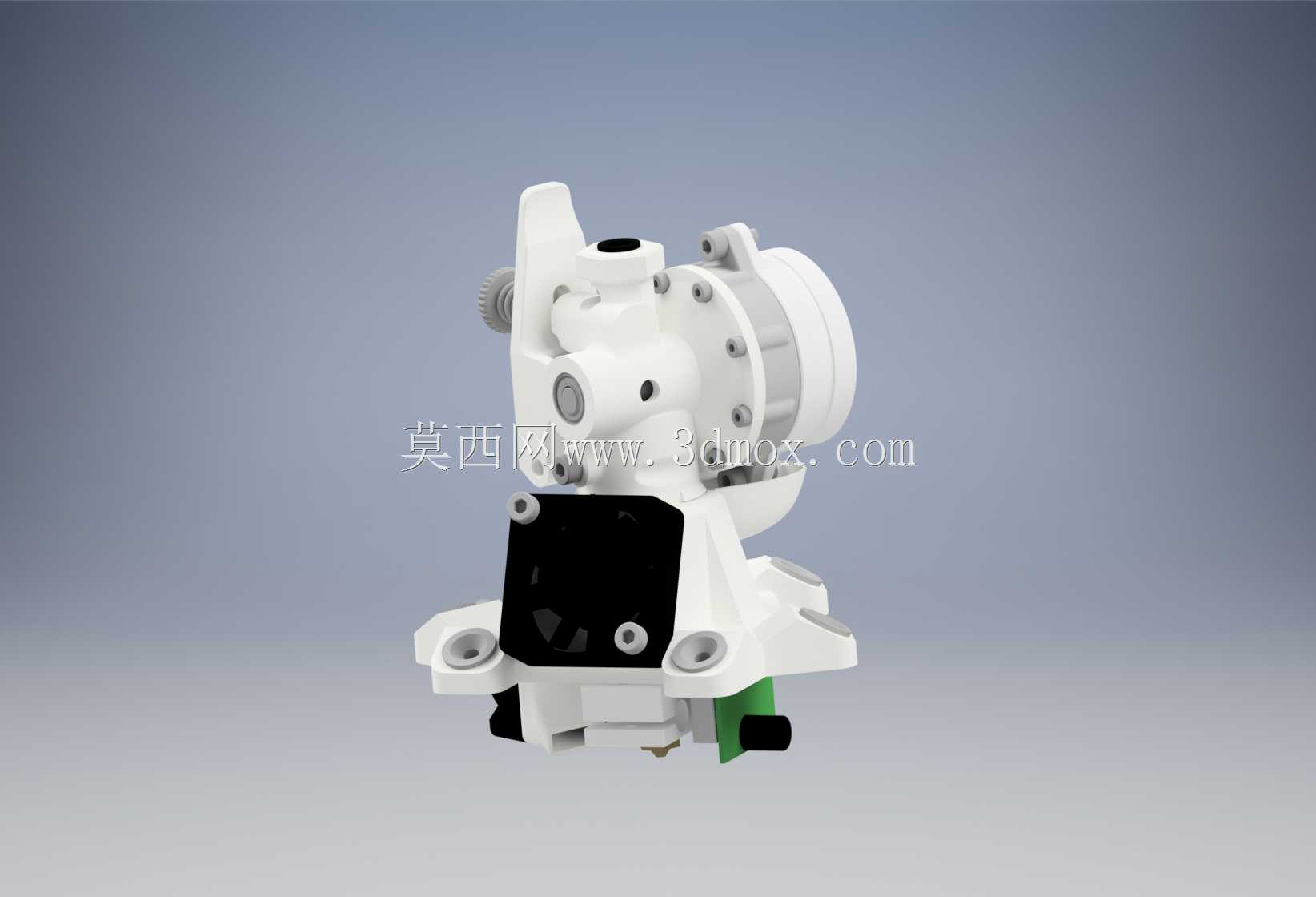

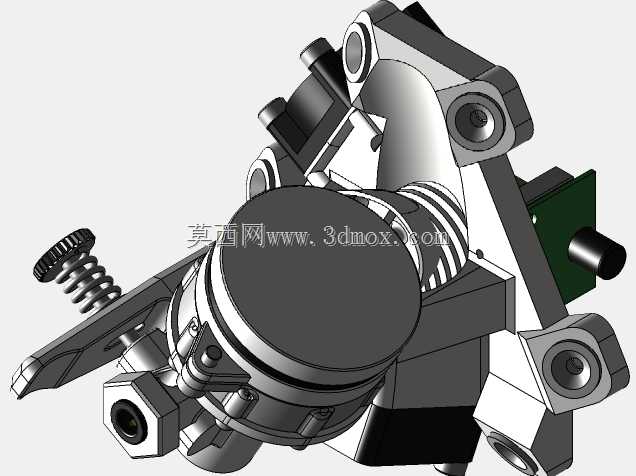

摆线挤出驱动Delta结构3D打印装置

该装置面向桌面级FDM熔融沉积成型3D打印场景设计，核心解决传统3D打印机挤出端送料扭矩不足、近端挤出增加运动端负载、远端挤出送料响应滞后的行业痛点，可适配并联臂Delta结构3D打印机的运动端安装，也可经过简单安装位调整适配 Cartesian 结构、CoreXY结构的桌面级3D打印设备，同时可拓展用于小型流体点胶、膏体物料精准挤出的桌面级自动化作业场景，覆盖创客DIY制作、小尺寸手板打样、教学实验演示、小型文创产品定制等多个应用场景。设备核心功能是完成熔融打印耗材的稳定精准送进，通过摆线减速结构放大驱动电机的输出扭矩，可稳定推送PLA、ABS、PETG、TPU等多种硬度的1.75mm直径3D打印耗材，配合末端加热喷嘴可实现耗材的熔融挤出，配合运动平台的轨迹运动完成三维实体的逐层堆叠成型。该挤出结构采用摆线针轮减速的传动原理，相比传统齿轮减速挤出结构，具备更大的减速比、更小的传动背隙，送料精度更高，同等驱动电机输出功率下可获得更大的送料推力，有效避免软质耗材送料打滑、硬质耗材高速送料扭矩不足的问题；整体结构采用紧凑化布局设计，将驱动电机、减速传动组件、送料滚轮组件、散热连接结构集成在同一安装基座上，最大限度压缩挤出端的整体体积与重量，降低Delta并联机器人运动端的负载惯量，提升运动过程的响应速度与定位精度，减少高速打印过程中的运动震颤，提升打印成型的表面质量与尺寸精度。设计过程中充分考虑安装适配性，基座预留标准的Delta机器人运动臂安装孔位，可直接替换多数开源Delta打印机的原有挤出组件，无需对原有设备的运动结构做大幅改动；挤出端的进料端采用导向锥面设计，方便耗材穿入导入，送料滚轮采用带齿防滑结构，增加与耗材表面的接触摩擦力，避免送料过程中出现打滑丢步的问题；挤出端预留散热风道安装位与加热块装配位，可兼容市面主流的E3D系列热端组件，用户可根据自身使用需求选配不同规格的喷嘴与加热功率配置，适配不同打印温度、不同流量需求的打印作业。整体安装边界控制在极小的尺寸范围内，不会占用过多的运动端空间，避免打印过程中挤出结构与打印平台、成型工件发生运动干涉，可适配最大打印直径200-300mm规格的桌面Delta3D打印机，安装时仅需固定对应安装孔位、完成电机接线与热端装配即可投入使用，整体结构的零部件多采用可3D打印的结构设计，方便用户自行制作替换维护，降低设备的使用与维护成本。
