带防护圈小型无刷航拍四旋翼飞行器结构

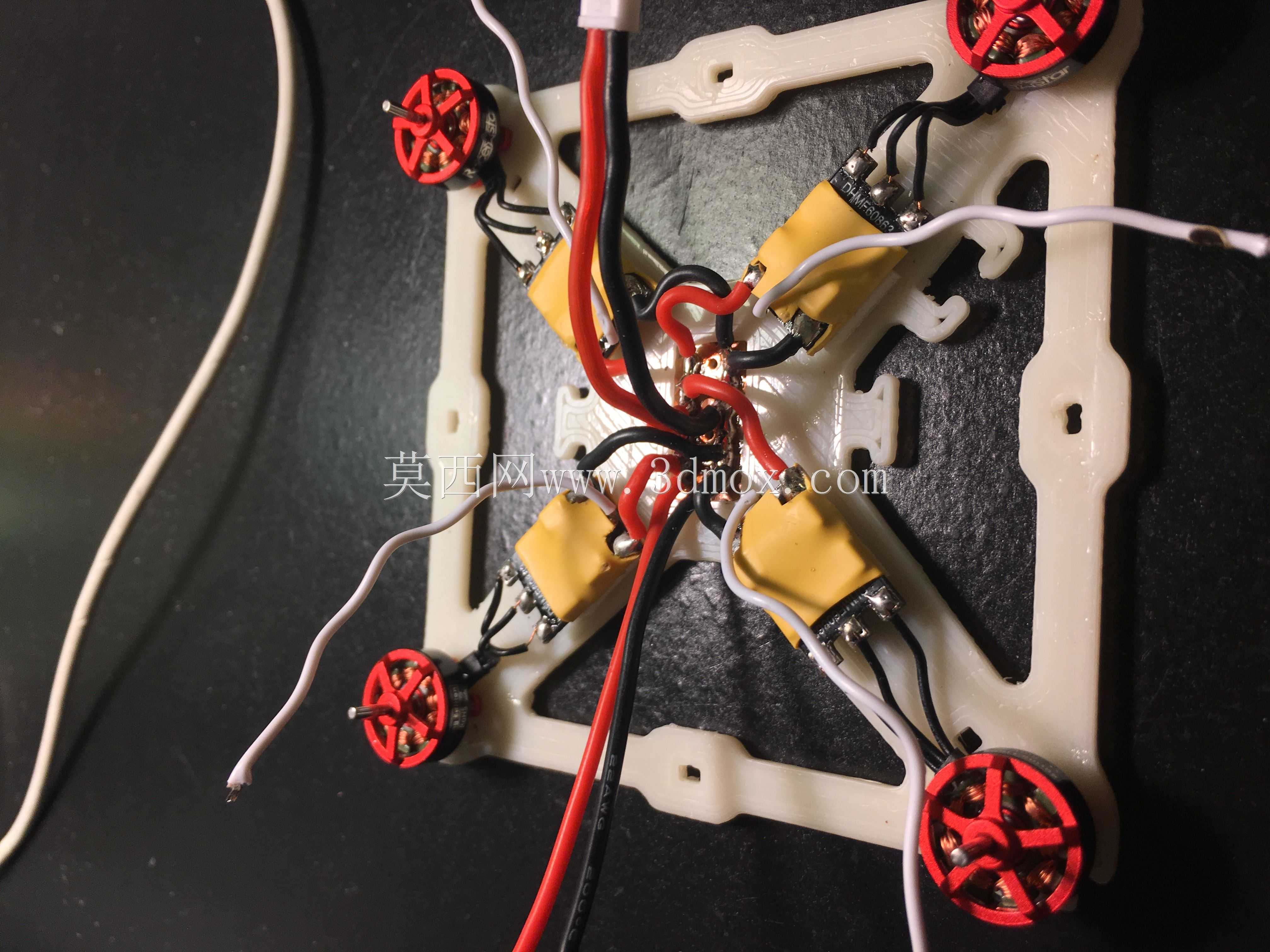

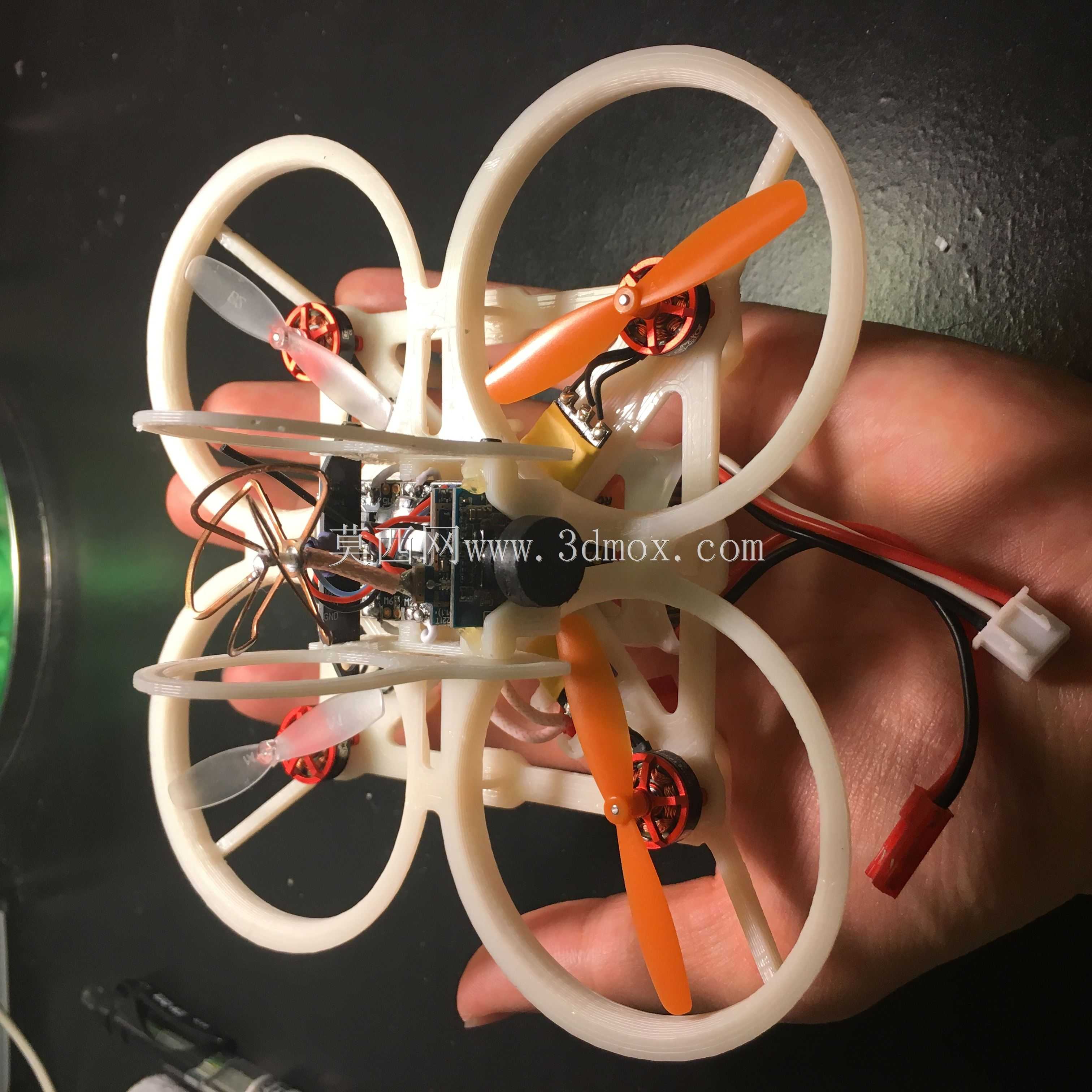

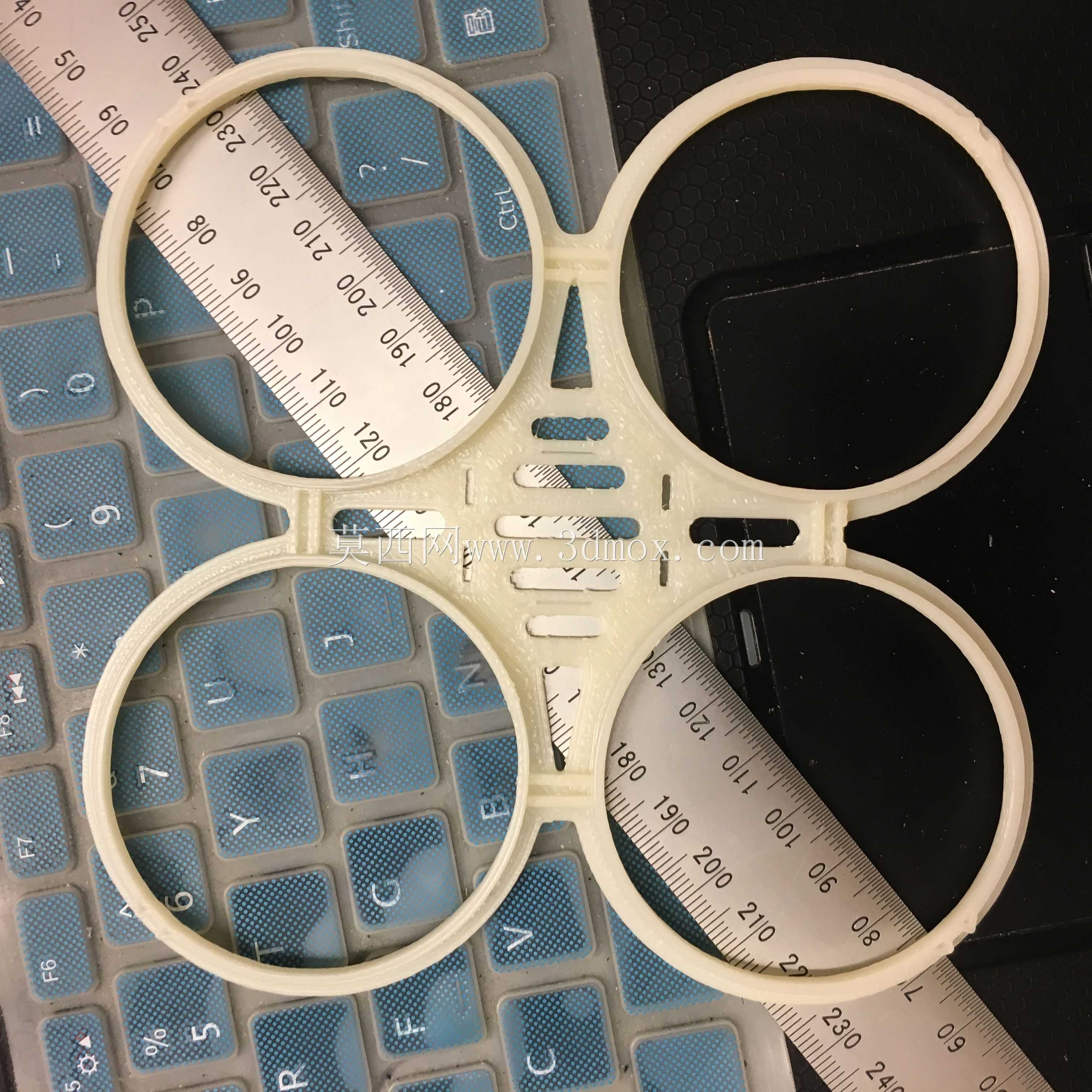

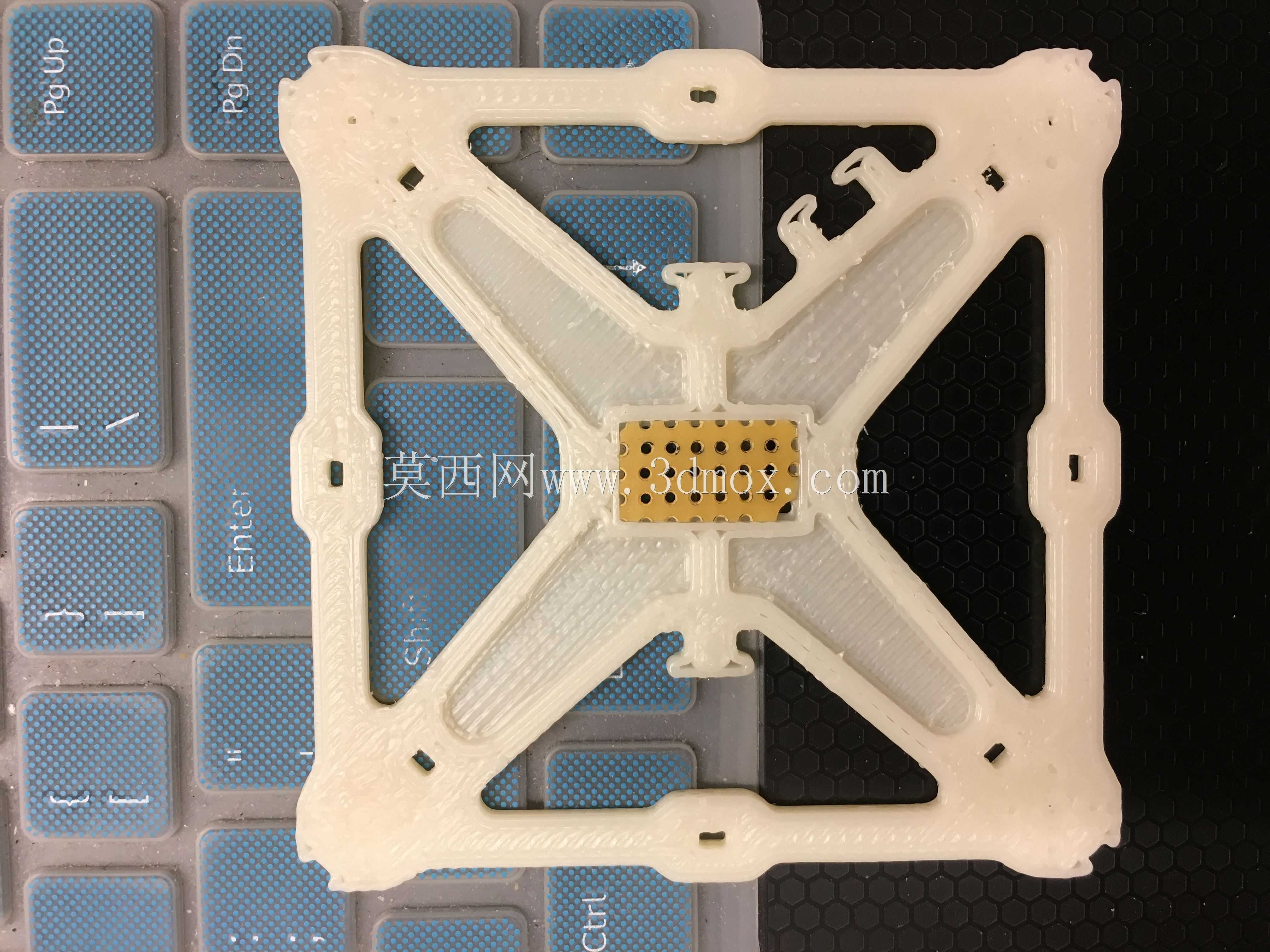

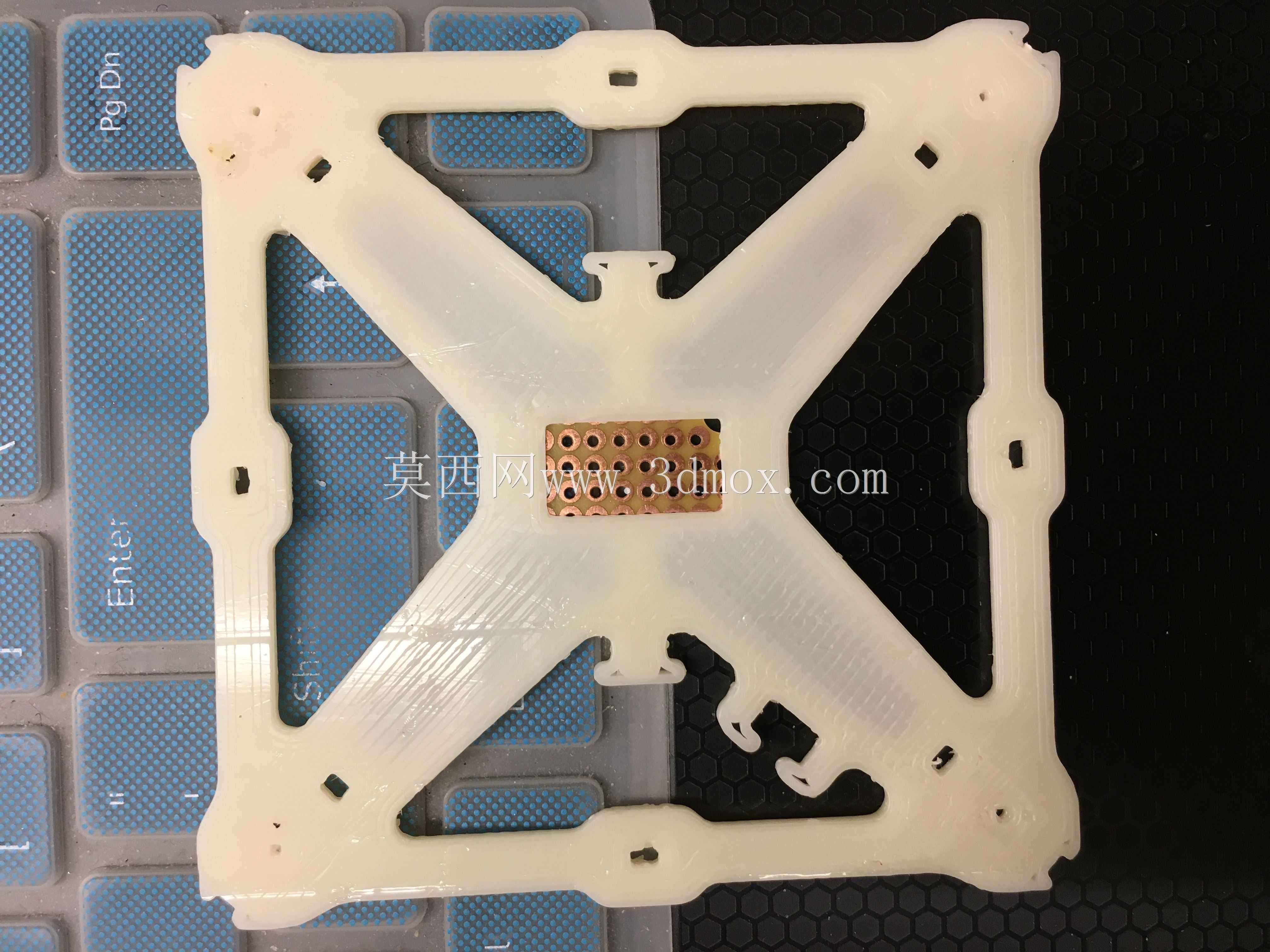

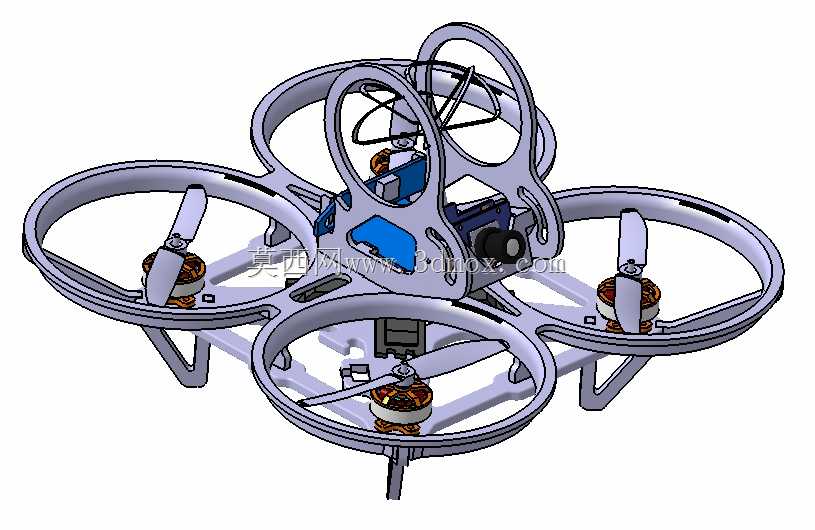

这款小型四旋翼飞行器主要面向室内近景航拍、狭小空间巡检以及航模爱好者DIY改装场景使用，能够在楼道、管道、室内场馆等常规大型无人机无法进入的受限空间内完成影像采集、环境探查作业，同时也可作为青少年航模教学的实操载体，帮助学习者理解多旋翼飞行器的动力匹配、结构布局与飞行控制逻辑。整机采用无刷动力系统替代原有小四轴的有刷动力配置，相比传统有刷电机方案，无刷动力具备更高的能量转换效率、更长的连续工作寿命与更强的动力输出冗余，能够搭载微型摄像头完成稳定的悬停拍摄与低速巡航作业，在同等电池容量下可有效提升续航表现，降低动力系统过热烧毁的风险。结构设计上采用一体化环形防护圈与机架融合的布局，四个旋翼外围的环形护圈与主体机架为一体式结构，既能够在飞行碰撞时阻挡旋翼接触外界障碍物，避免桨叶断裂伤人或损坏设备，也可作为机架的受力加强结构，提升整体抗摔抗形变能力，在发生低空坠落或擦碰时能够分散冲击力，保护核心的飞控、电池与摄像组件。机架主体采用适配3D打印的结构设计，安装点位预留了通用微型飞控、无刷电调、微型航拍摄像头的固定孔位，螺旋桨采用快拆式安装结构，配合机架底部的支撑脚架，能够在平整地面完成稳定起降，脚架高度预留了摄像头与底部USB接口的安装空间，避免起降过程中镜头与接口接触地面造成磨损。设计过程中针对原有小四轴的动力安装位进行了适配调整，重新匹配了无刷电机的安装座尺寸，调整了电调与飞控的布线槽位，所有部件的拼接位置预留了粘接余量，可采用丙酮类粘接剂完成ABS打印部件的牢固拼接，无需额外螺丝固定即可完成整机组装。整机安装边界紧凑，环形护圈的外轮廓尺寸控制在手掌可握持的范围内，可轻松放入随身背包携带，机身上部预留了电池仓的安装空间，能够根据续航需求匹配不同容量的微型锂电池，摄像头安装位设置在机架前部，视角无遮挡，可完成第一视角的飞行画面采集，USB接口预留位置方便连接设备调参、导出拍摄素材，整体结构在保证结构强度的前提下尽可能做了镂空减重处理，有效降低整机自重，提升飞行灵活性与载荷能力。
