3D打印用J-head热端结构复刻设计

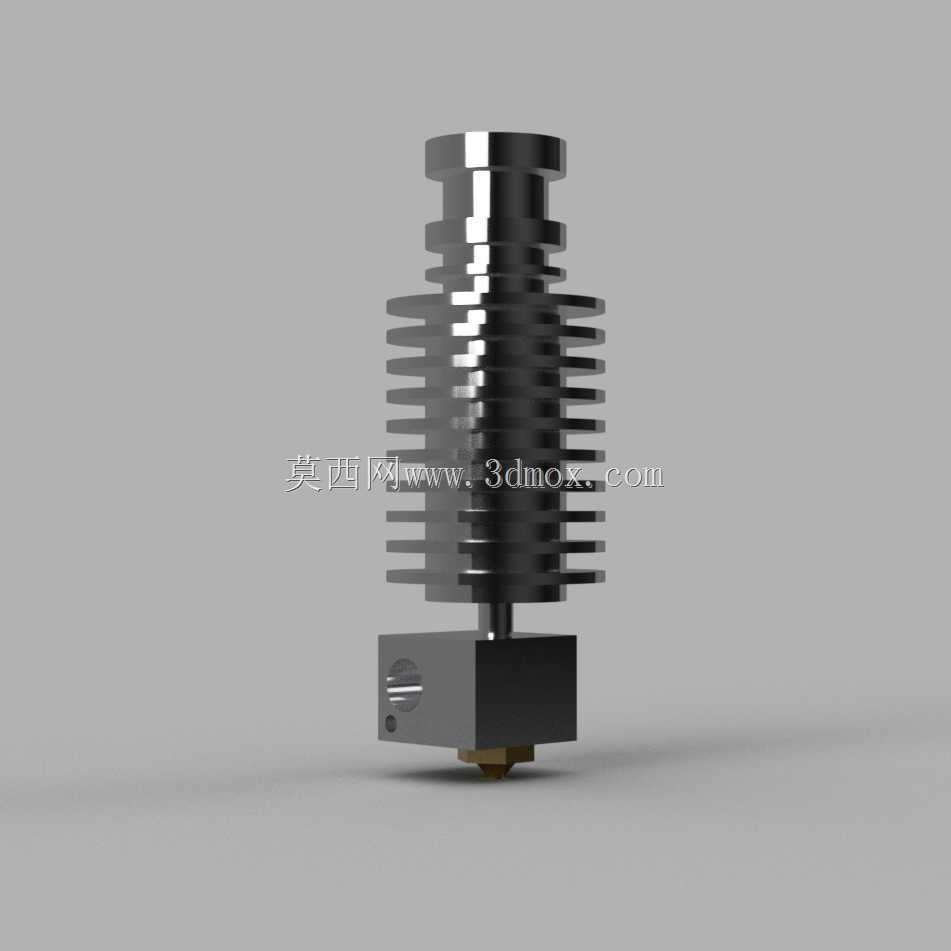

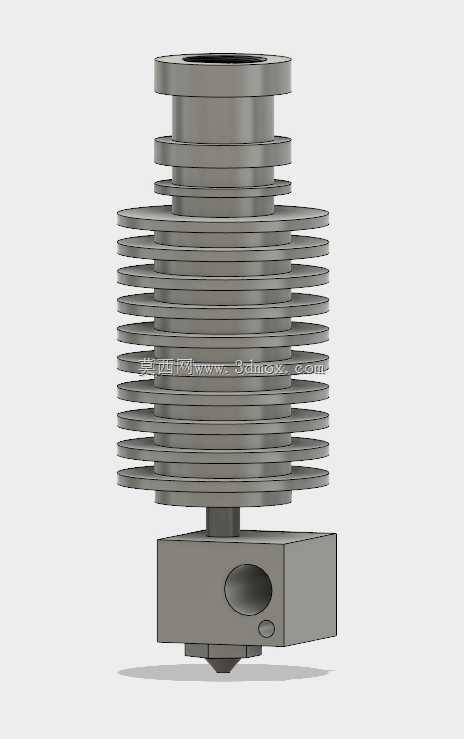

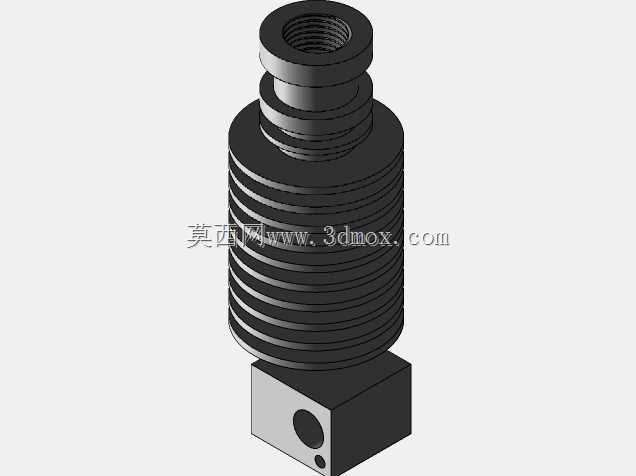

该结构为桌面级FDM3D打印设备的核心挤出热端部件，主要承担耗材熔融、精准出丝的核心功能，是决定打印成型精度、耗材适配范围与长时间工作稳定性的关键组件，广泛适配各类DIY组装3D打印机、入门级商用桌面3D打印设备，也可用于定制化打印模组、多喷头打印阵列的搭建场景，在创客教育、手板打样、小批量定制零件生产等领域的打印设备中均有大量同结构应用。从功能特性来看，该热端采用分段式温差设计思路，上部的多层环形散热鳍片结构通过增大与空气的接触面积，快速导走上传的热量，确保散热段温度始终保持在耗材玻璃化转变温度以下，避免耗材提前软化膨胀造成堵头故障；中部采用薄壁隔热喉管衔接上下结构，进一步阻断热量向散热端传导，减少不必要的热损耗；下部的一体化加热块集成了加热棒与测温元件的安装孔位，能够快速将温度提升至PLA、ABS、PETG等常用打印耗材的熔融温度区间，配合底部的可更换黄铜喷嘴，实现熔融耗材的稳定均匀挤出，喷嘴的出丝口径可根据打印精度需求灵活更换，适配不同层厚、不同打印速度的作业要求。在设计思路上，该复刻结构充分参考了成熟商用J-head热端的成熟公差配合标准，各衔接部位的同轴度控制在0.02mm以内，确保耗材输送路径顺滑无台阶，避免送丝阻力过大造成的断丝、出料不均问题；散热鳍片采用等间距环形排布，既保证了足够的散热面积，又预留了风冷气流的流通通道，无需额外加装复杂的散热风道即可满足常规打印的散热需求，降低了整体结构的装配复杂度。从安装边界来看，该热端整体为同轴圆柱加下部方块的组合结构，上部散热段外径适配常规的E3D规格固定夹块，可直接兼容市面上绝大多数的X轴滑车安装位，无需额外定制转接件；下部加热块的侧边预留了标准的加热棒、热敏电阻安装孔，孔位尺寸适配行业通用的6mm直径加热棒与M3螺纹固定的测温元件，接线端朝向侧面布置，避免走线干涉打印平台的运动行程；整体轴向长度控制在常规热端的通用尺寸范围内，安装后不会与打印机的自动调平传感器、冷却风扇等周边部件产生位置冲突，喷嘴端面到安装基准面的距离符合通用调平行程要求，能够直接替换同规格的原装热端部件，降低设备维护与改装的成本。在实际使用场景中，该结构能够稳定支持最高260℃的工作温度，满足绝大多数常规打印耗材的熔融需求，配合合理的散热风扇配置，可实现长时间连续打印作业，不会出现过热堵头、温度波动过大等常见问题，适合3D打印爱好者自行组装设备、老旧设备热端替换、定制化多喷头模组搭建等多种使用场景。
