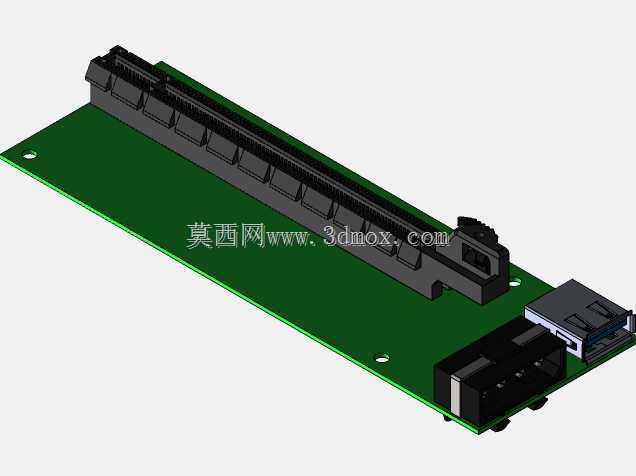

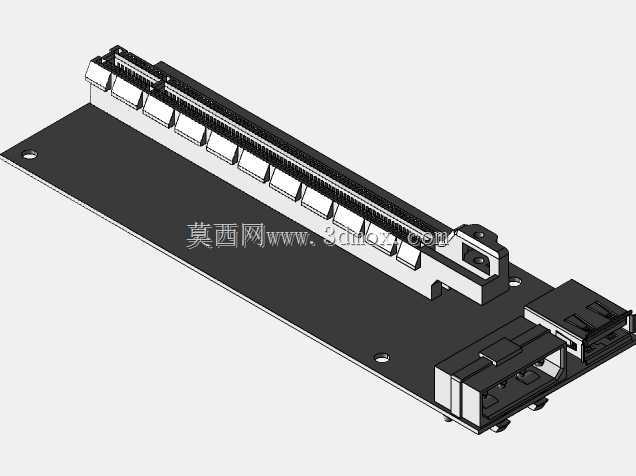

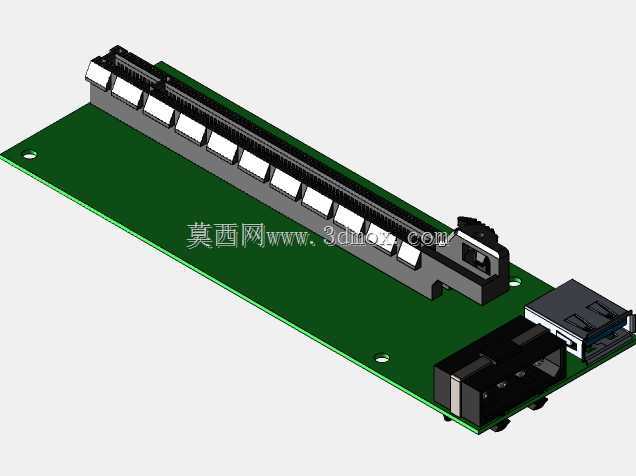

PCI-E转USB3.0多速率扩展转接板结构

这款PCI-E接口的USB3.0扩展转接结构，主要面向台式计算机主机的内部硬件升级场景，解决原生主板USB3.0接口数量不足、PCI-E通道速率不匹配的实际使用痛点，可广泛应用于日常办公主机、图形设计工作站、工业控制计算机等需要外接多台USB设备的使用环境，能够为外接移动存储设备、高速数据采集终端、工业相机等外设提供稳定的高速数据传输通道。在实际使用过程中，该转接结构可兼容主机主板上1X、2X、4X、8X、16X不同长度的PCI-E插槽，既可以适配短插槽的紧凑型小机箱主板，也能在长显卡插槽上稳定安装，无需额外调整机箱内部的硬件布局，安装适配范围覆盖绝大多数消费级与工业级台式主机的主板配置。产品供电端采用标准SATA15针电源接口设计，可直接从主机电源取电，避免单纯依赖PCI-E插槽供电带来的功率不足问题，能够为多台高功耗USB外设提供稳定的电力支撑，杜绝外接设备因供电不足出现掉盘、断连、传输速率下降的异常情况。从设计思路来看，该转接板采用分层布局的结构方案，PCI-E金手指端做了防呆倒角处理，安装时可避免插反损坏针脚，板身走线严格遵循高速信号差分阻抗匹配要求，保证USB3.0 5Gbps的传输速率不会出现信号衰减，板载的固定卡扣结构可在插入PCI-E插槽后与机箱挡板牢牢锁定，避免长期使用过程中因震动出现接口松动。在安装边界设计上，转接板整体厚度控制在标准PCI-E扩展卡的尺寸范围内，板身宽度不会遮挡相邻的PCI-E插槽，不会影响显卡、采集卡等其他扩展卡的安装使用，SATA供电接口布置在板身侧端，走线时可顺着机箱理线架排布，不会干扰机箱内部的散热风道。板端的USB接口采用加固式焊盘设计，可承受多次插拔的外力冲击，长期使用也不会出现焊盘脱落的问题，整体结构兼顾了安装便利性、使用稳定性与空间兼容性，能够在不改动主机原有结构的前提下，快速完成接口扩展升级。
