垂直轴风力涡轮机结构设计方案

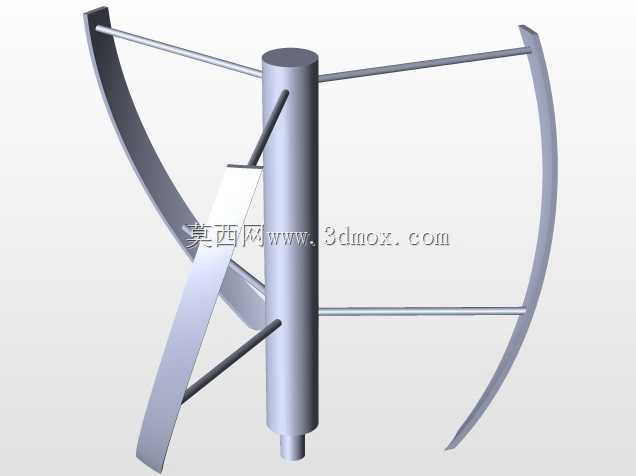

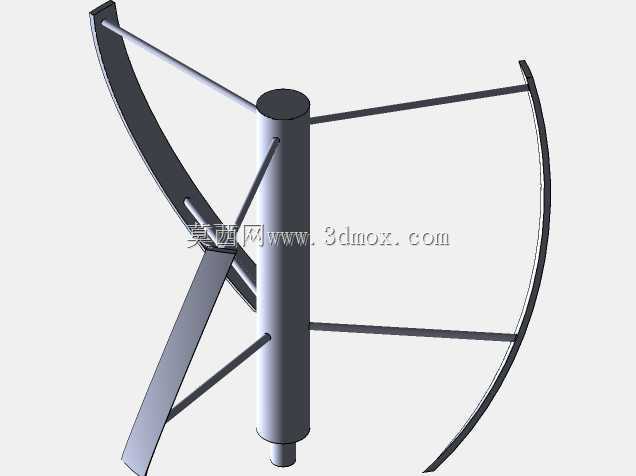

这款垂直轴风力涡轮机主要面向分布式离网供电场景设计，可适配城市楼宇顶部、偏远山区基站、牧区散户供电、沿海滩涂监测点位等低风速、风向多变的复杂应用环境，无需额外搭建高耸塔架与对风转向机构，安装门槛远低于传统水平轴风力发电机组，能够在紊流风场下保持稳定的能量捕获效率，解决传统风机在风向频繁切换场景下启动困难、输出功率波动大的实际痛点。设备核心用途是将不同方向的来流动能转化为旋转机械能，进而驱动后端发电模块输出稳定电能，可独立为低功耗监测设备、照明系统、小型离网储能单元供电，也可多机组组网接入微电网系统补充清洁能源供给。产品功能特性上，采用弧形升力式叶片结构设计，叶片曲面经过多轮气动仿真优化，能够在3m/s的低风速条件下实现自启动，无需额外启动助力装置；垂直轴的结构布局让整机旋转重心与主轴轴线完全重合，运行过程中振动幅度极低，可有效降低结构疲劳损耗，延长设备整体使用寿命；叶片采用对称翼型截面，正反风向来流均可产生同向旋转力矩，无需配置偏航系统即可适配全向来流，大幅简化了整机机械结构，降低了后期运维的复杂度与成本。设计思路层面，整体采用模块化拆分逻辑，将叶片、主轴连接座、顶部支撑弧架、底部安装法兰拆分为独立可替换单元，单个叶片受损时无需拆解整机即可完成更换，适配户外场景下的快速维修需求；叶片与主轴的连接位预留了角度微调余量，可根据安装区域的常年平均风速区间调整叶片安装攻角，平衡低风速启动性能与高风速下的转速上限，避免转速过高引发的结构过载问题；整体结构无外露高速旋转部件，外围可加装防护网罩，适配人员活动密集的城区安装场景，消除高空坠物、旋转部件剐蹭的安全隐患。外形尺寸与安装边界方面，整机旋转直径控制在1.2米范围内，整体高度不超过1.5米，底部安装法兰采用标准120mm孔距设计，可直接固定在直径100mm的标准钢管立柱顶端，安装时仅需保证立柱垂直度偏差不超过2度，无需额外浇筑大型混凝土基础，单台设备的安装作业可由两名操作人员在半小时内完成；叶片外缘到安装立柱的水平距离不超过0.7米，多机组并排安装时预留1.5米以上的横向间距即可避免机组间的气流干扰，适配屋顶、杆塔等狭小安装空间的排布需求。
