工业制冷冷水机组冷却装置结构设计

这款冷却装置主要面向工业生产场景中的恒温制冷需求，可广泛应用于注塑成型、化工反应、精密机床加工、电子元器件测试等需要持续稳定冷源供给的生产环节，能够为生产设备提供温度可控的循环冷却水，避免设备因长时间运行过热导致精度下降、元器件老化加速、生产良率降低等问题，是工业生产温控系统中的核心集成单元。

从实际用途来看，该装置整合了制冷循环、水路输送、储水缓冲等多个功能模块，可独立完成冷却水的降温、加压输送、回水过滤、液位平衡等全流程作业，无需额外搭配分散的外置储水、加压单元，能够直接对接生产设备的冷却水路接口，大幅降低现场管路布设的复杂度，减少系统对接的施工周期。

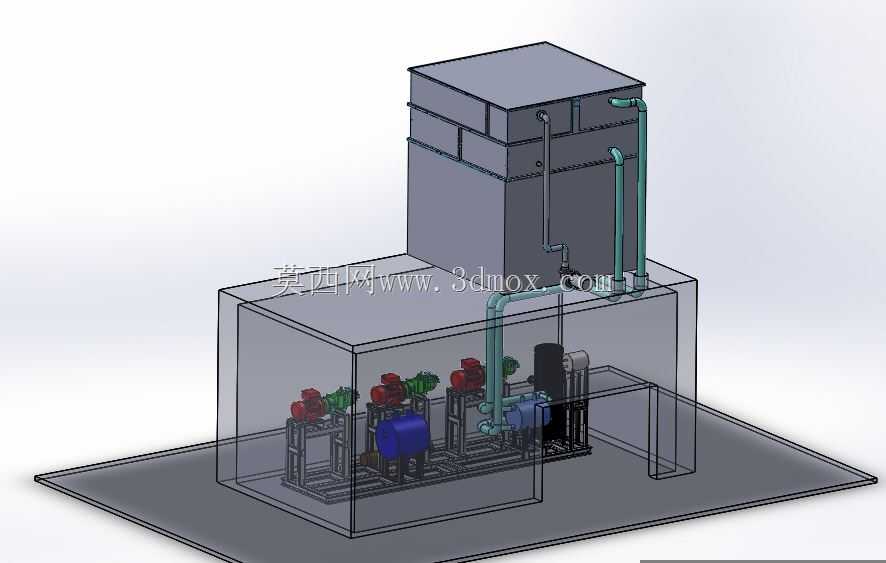

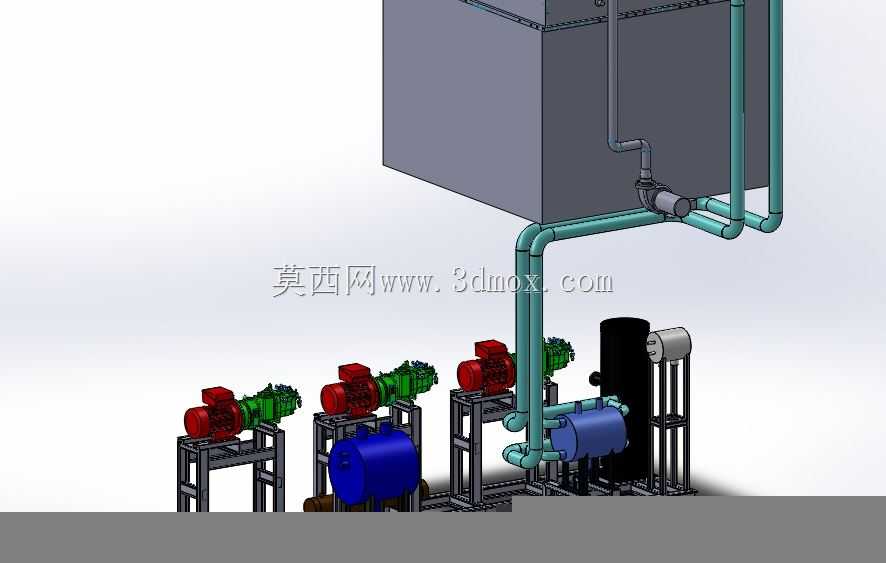

在功能特性设计上，装置采用上下分层的布局逻辑，下层为集成式动力与制冷核心区，透明外罩可直观观察内部泵组、阀件、过滤组件的运行状态，多组动力泵并联排布，既可以满足大流量冷源输送需求，也支持单泵独立运行的备用模式，当单台泵体出现维护需求时，其余泵组可维持基础制冷循环，避免生产环节因制冷中断出现非计划停机。上层为储水与缓冲单元，封闭箱体结构可减少冷却水与外界的热交换，降低冷量损耗，同时箱体预留了液位监测、温度传感的安装位，可实时反馈内部水体状态，配合外置控制单元实现水温、水压的动态调节。外置的绿色管路采用大曲率弯折设计，减少水路弯折处的阻力损耗，管路接口统一采用标准法兰对接，方便现场安装与后期密封维护。

设计思路上，整体采用模块化集成框架，所有核心部件均安装在统一的底部安装底座上，底座预留了标准的地脚固定孔位，可直接固定在车间硬化地面或设备配套平台上，无需额外搭建安装支架。上下层之间采用刚性支撑结构连接，避免设备运行时泵组振动传导至上层储水箱引发管路共振。外罩采用快拆式结构设计，日常巡检时可快速拆卸外罩完成内部部件的检查与易损件更换，无需整体拆解设备框架。

从安装边界来看，设备整体采用方正的轮廓设计，底部底座的长宽尺寸充分考虑了标准工业通道的通行宽度，可满足常规车间叉车转运的空间需求，设备侧面预留了足够的管路操作空间，对接进出水管路时无需额外预留过大的侧向安装距离，上层储水箱的顶部预留了检修口，安装时顶部仅需预留单人操作的维护空间即可，整体占地面积紧凑，适合车间内靠近生产设备的就近布设，缩短冷却水输送距离，进一步降低管路输送过程中的冷量损耗。
