圆角沉孔不锈钢合页结构设计

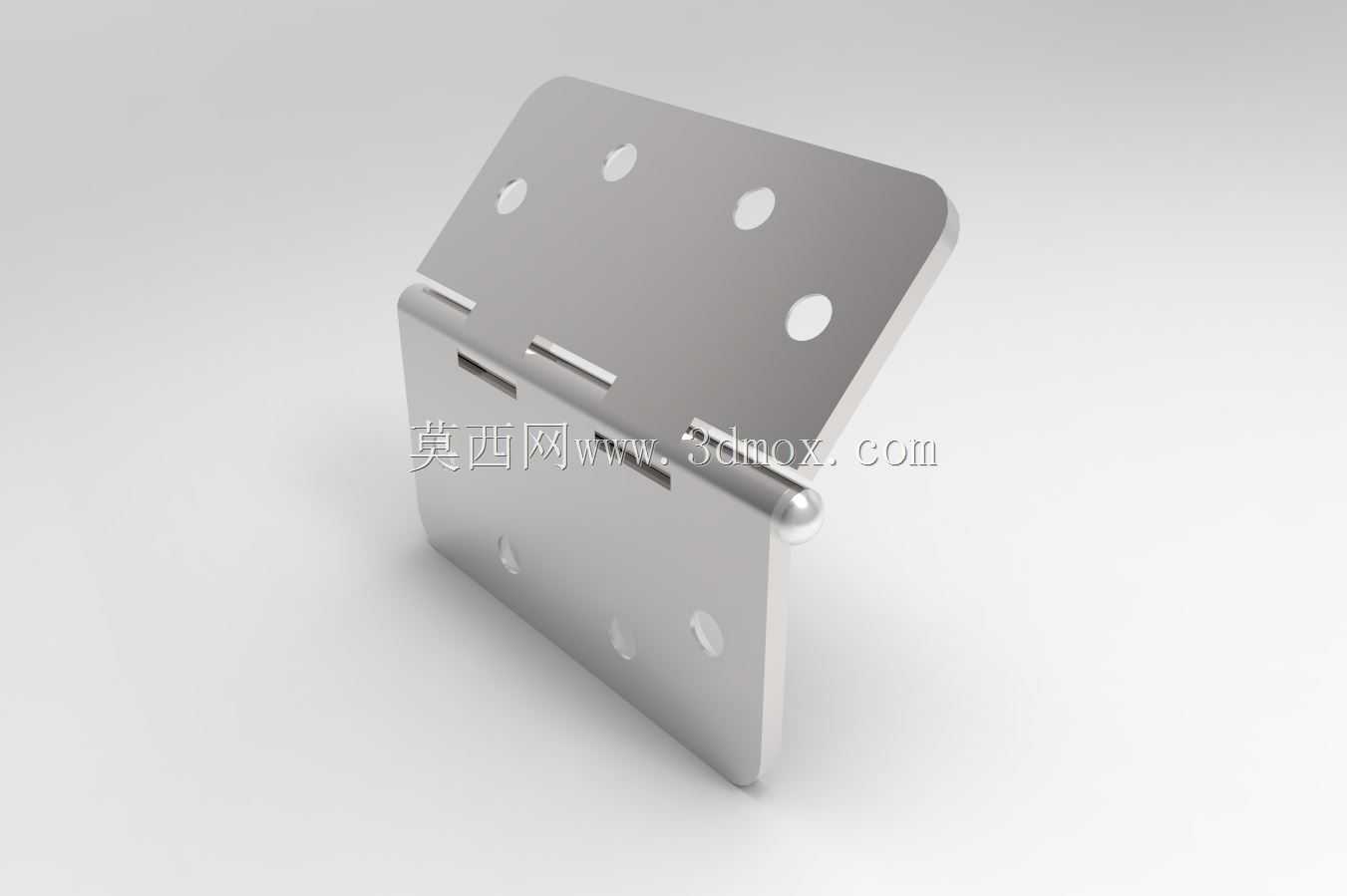

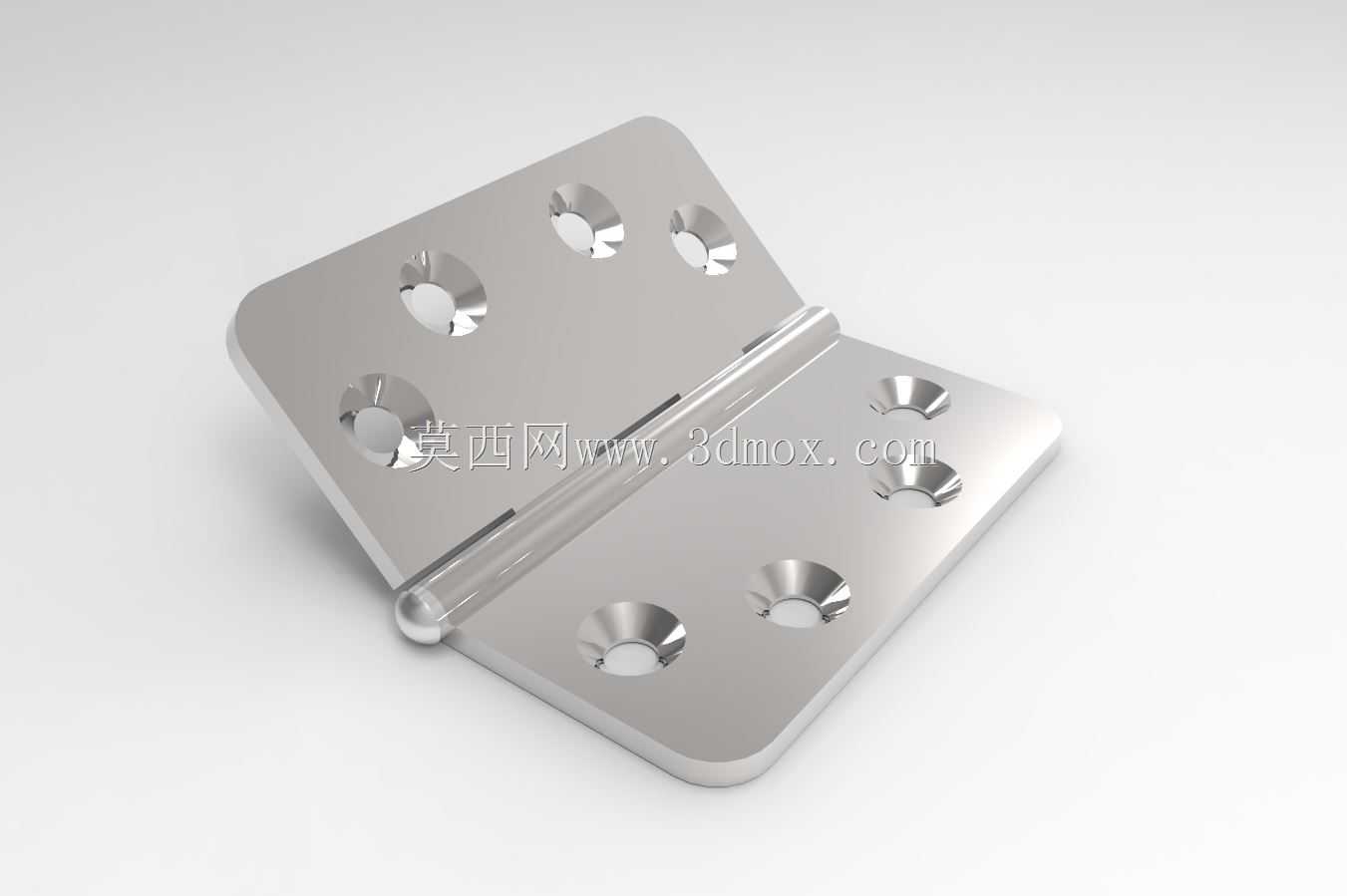

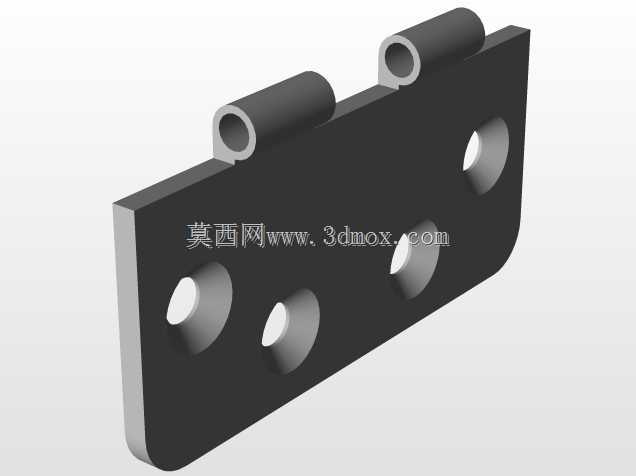

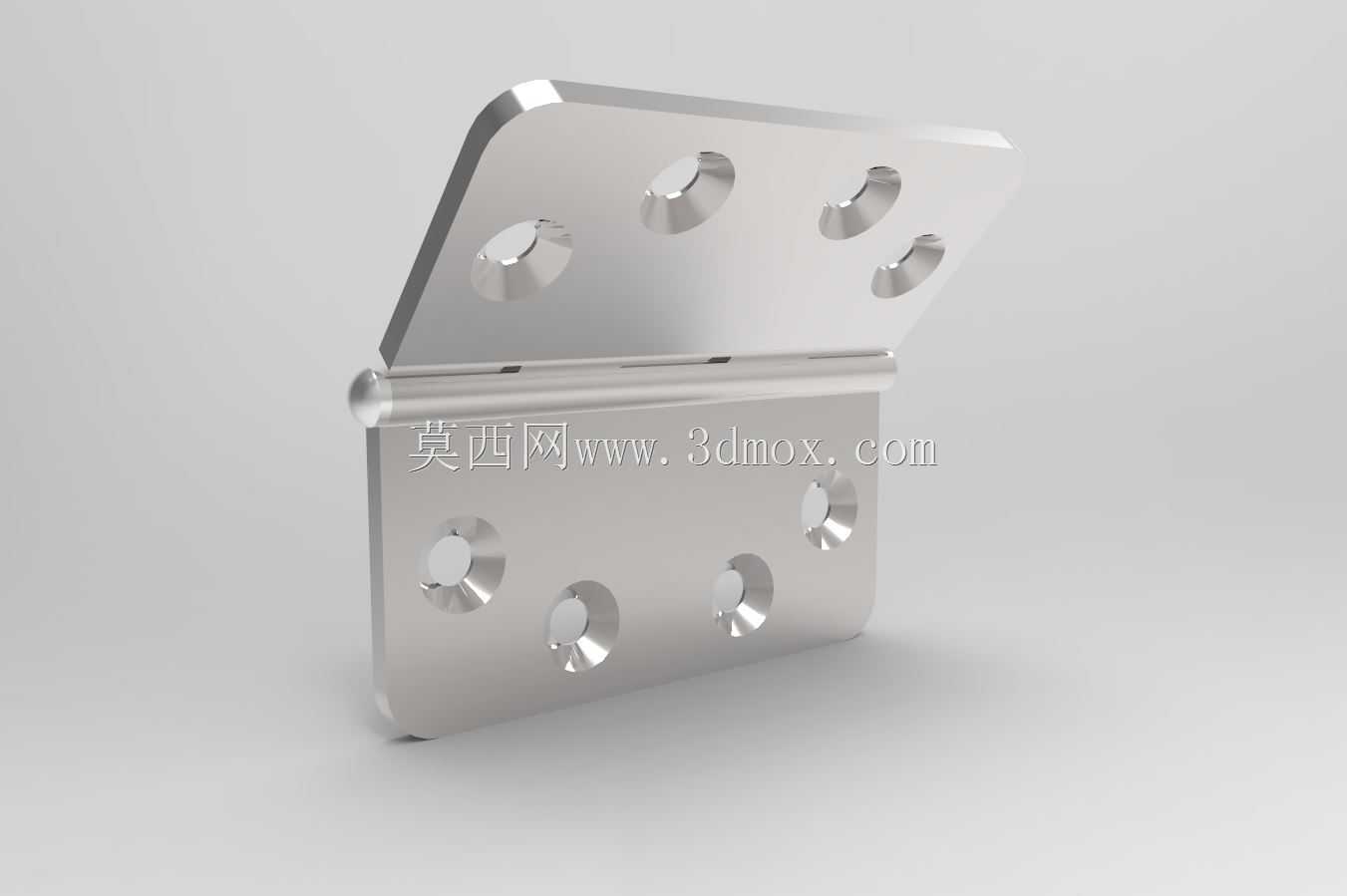

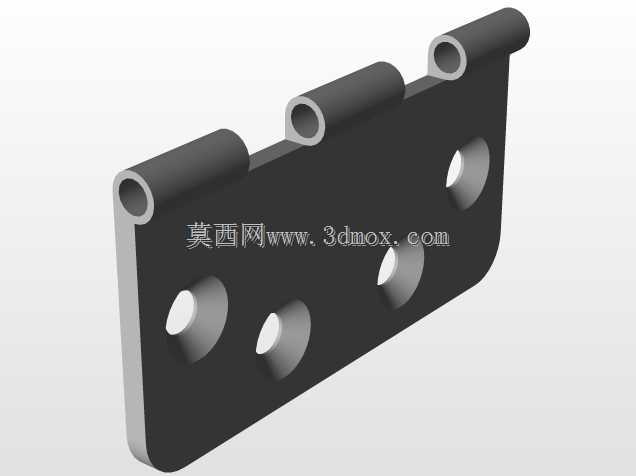

这款合页作为通用五金连接件，广泛应用于各类箱体柜门、小型设备检修门、家居柜体门板、轻质金属防护门等需要实现转动开合的场景中，能够为两个相对转动的构件提供稳定的铰接支撑，同时保证开合过程顺畅无卡滞，长期使用不易出现松动变形的问题。产品整体采用对称式双页片搭配中置转轴的经典结构，两个页片分别用于固定在需要铰接的两个构件上，中间的卷边转轴结构将两个页片串联，实现0到180度范围内的自由转动，满足常规场景下的开合角度需求。在功能特性上，这款合页的页片边缘全部做了圆角钝化处理，避免安装和使用过程中尖锐边角划伤操作人员，提升使用安全性；每个页片上均匀排布三个沉头安装孔，沉孔结构能够让安装螺丝的头部完全埋入页片平面内，不会出现凸起刮蹭门板或外部构件的情况，同时三孔排布的设计能够让页片与安装面的固定更均匀，避免长期开合受力导致页片翘边、固定点松动的问题。设计过程中，首先考虑了常规轻质门板的承重需求，页片采用等厚度的平整板材冲压成型，保证整体受力均匀，转轴部位采用卷边包轴的结构，相比焊接转轴的结构强度更高，长期转动不会出现转轴脱落、错位的问题；其次针对安装场景的适配性，沉孔的尺寸匹配常规的十字沉头螺丝，用户无需额外定制特殊紧固件即可完成安装，页片的长宽尺寸适配市面上多数常规柜体的侧边安装空间，不会出现尺寸过大突出门板边缘、或是尺寸过小固定强度不足的问题。在安装边界上，这款合页的两个页片在完全闭合状态下整体厚度较薄，安装时仅需要在两个待铰接构件的贴合面分别预留对应页片大小的平整安装面，保证页片能够完全贴合固定即可，不需要在构件上做额外的开槽避让，降低安装加工的难度；转轴部位的转动间隙经过合理控制，开合过程中不会出现过大的旷量，同时预留了微小的间隙避免温度变化导致热胀冷缩出现转动卡滞的问题，能够适配室内常温以及常规户外非极端低温的使用环境。整体结构没有多余的复杂设计，兼顾了结构强度、安装便捷性与使用安全性，能够满足多数民用及工业轻型铰接场景的使用需求。
