可3D打印棘轮式机械弹射装置

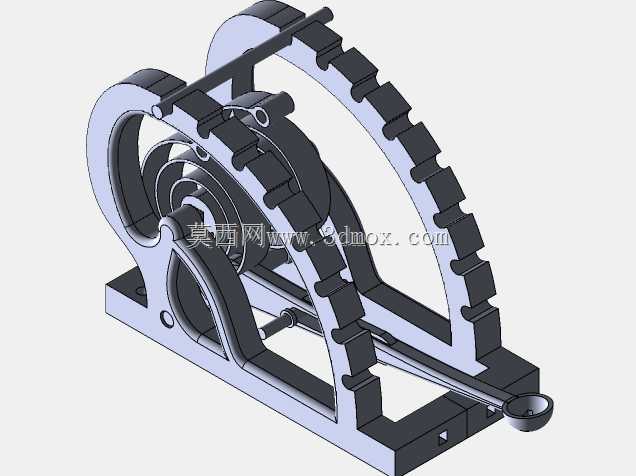

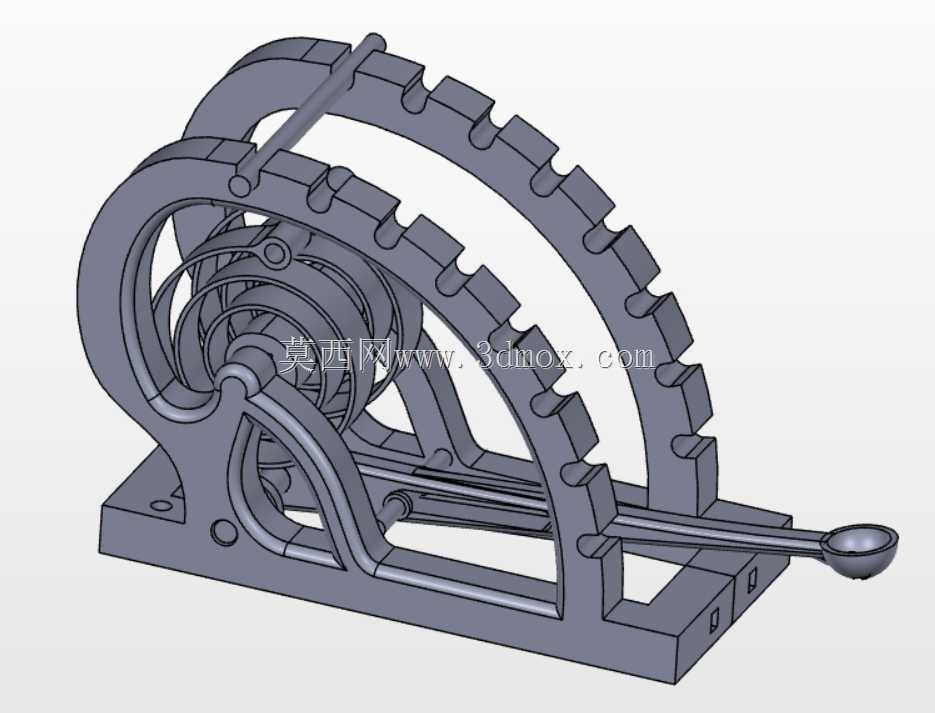

这款棘轮式机械弹射装置，是面向桌面级3D打印场景设计的纯机械发射结构，整体采用一体化集成式机架设计，无需额外金属紧固件即可完成组装，适配常规FDM3D打印设备的ABS耗材成型需求，可直接打印后投入使用。从实际应用场景来看，该装置可作为机械原理教学的具象演示教具，帮助学习者直观理解棘轮进给、储能释放的机械传动逻辑，也可作为桌面创意互动装置，用于小型轻质弹丸的定点投射体验，同时也能为机械爱好者提供非标弹射结构的设计参考，验证纯塑料材质机械结构的强度边界与传动效率。在实际用途层面，该装置通过多层同轴棘轮与涡卷簧的配合完成弹性势能的逐级存储，扣动释放机构后可将勺状托台上的弹丸高速抛出，实测投射高度可达三十英尺，在十八英尺范围内可实现较高精度的目标命中，能够满足短距离定点投射的使用需求，且整体结构无外接动力源，完全依靠手动上弦完成储能，使用过程无需额外供电或气源辅助。从功能特性来看，该装置采用对称式双侧机架布局，所有传动齿轮、棘轮棘爪结构均内嵌于机架侧板之间，既能够避免传动部件外露带来的夹手风险，也能提升整体结构的抗扭强度，防止上弦过程中机架出现形变偏移；前端延伸的勺状弹丸托台采用圆弧过渡设计，可适配球形、柱形等多种外形的轻质弹丸，弹丸放置后不会出现自行滑落的问题；底部机架预留有两个对称的安装孔位，可通过螺栓将装置固定在桌面或支架上，避免发射过程中装置后坐移位。在设计思路上，该结构充分考虑3D打印的工艺特性，所有部件均采用无支撑或少支撑的打印朝向设计，悬空结构的倾斜角度均大于45度，无需额外添加打印支撑即可获得光滑的成型表面，同时各活动部件之间预留了0.2mm的装配间隙，打印完成后仅需去除少量毛刺即可完成组装，无需二次打磨或切削加工；棘轮齿形采用渐开线优化设计，上弦过程中棘爪可顺畅滑过齿面，不会出现卡滞或跳齿问题，储能状态下棘爪与棘轮齿面的贴合角度可实现可靠锁止，不会出现势能意外释放的安全隐患。从外形尺寸与安装边界来看，该装置整体呈扇形布局，横向最大长度约220mm，纵向最大高度约160mm，机架底部宽度约80mm，放置在常规桌面即可使用，底部安装孔的孔距为60mm，适配标准M3螺栓的安装尺寸，固定后可承受发射过程中的最大后坐力，不会出现结构松动或变形问题。
