滑板转向支架精密结构设计

项目分类:通用五金配件 发布时间:2021-05-06 ID:160030
  • 滑板转向支架精密结构设计
  • 滑板转向支架精密结构设计
  • 滑板转向支架精密结构设计
  • 滑板转向支架精密结构设计
  • 滑板转向支架精密结构设计
  • 滑板转向支架精密结构设计
  • 滑板转向支架精密结构设计
  • 滑板转向支架精密结构设计
  • 滑板转向支架精密结构设计
  • 滑板转向支架精密结构设计

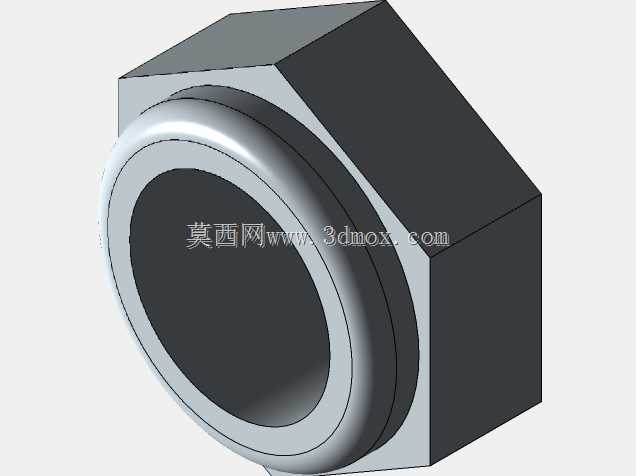

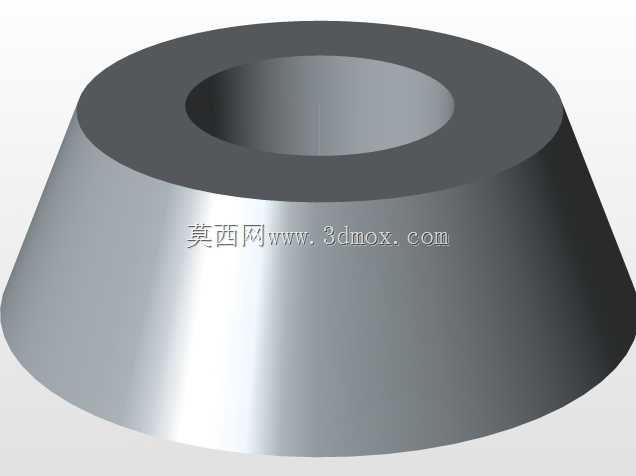

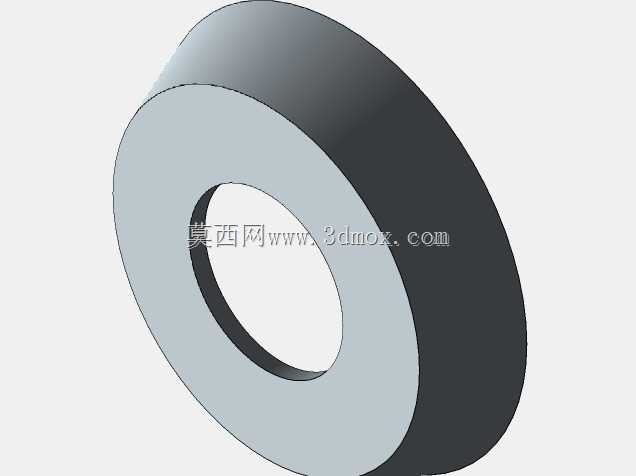

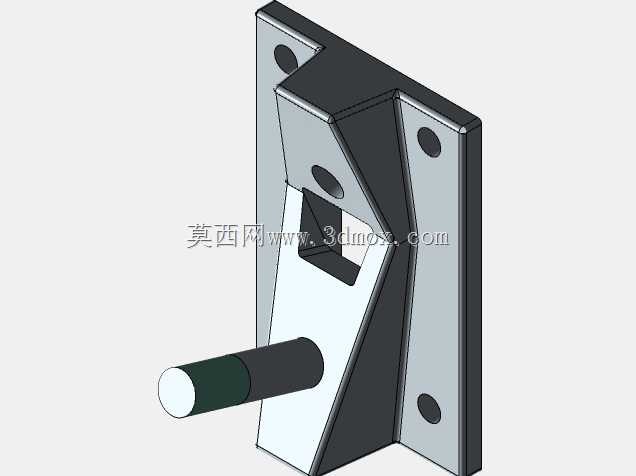

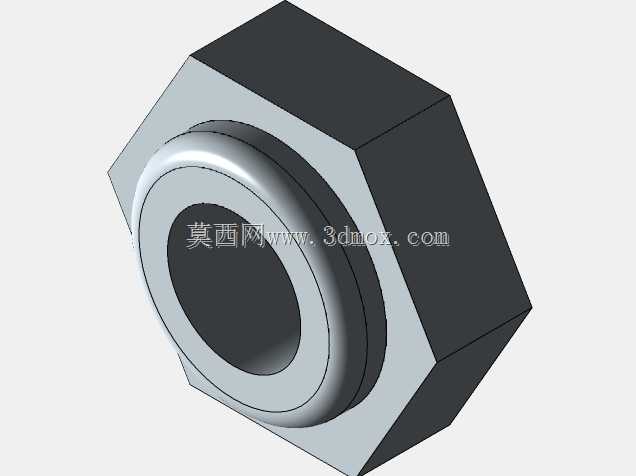

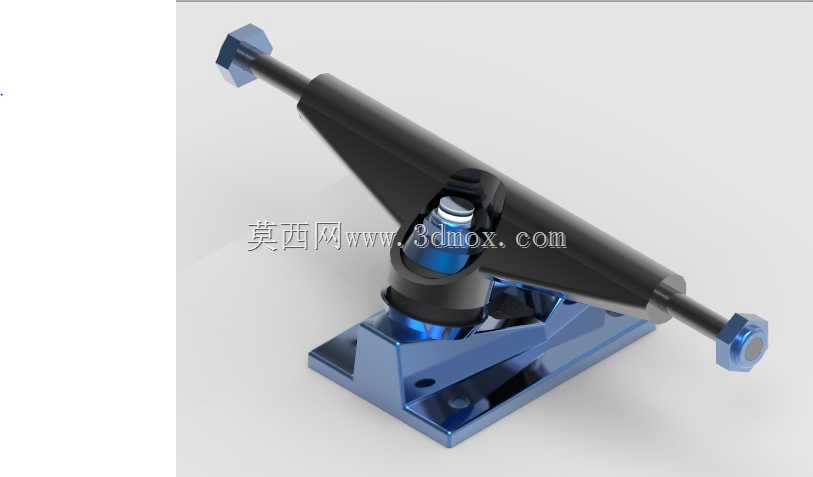

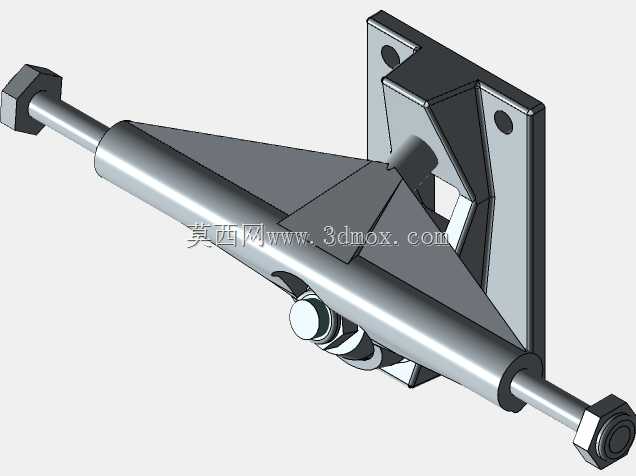

该结构是滑板核心承载转向部件,也就是行业内俗称的滑板桥,是连接滑板板面与轮组的关键受力构件,直接决定滑板的转向灵敏度、承载能力与滑行稳定性,广泛应用于街式滑板、长板、鱼板、陆地冲浪板等各类滑板产品的生产制造、改装升级场景,同时也可作为3D打印定制滑板配件的核心参考结构,适配个性化滑板玩家的定制改装需求。从实际用途来看,该部件一方面承担滑手的全部体重与滑行过程中的冲击载荷,将板面的受力均匀传递至两侧轮组,另一方面通过自身的弹性形变实现转向动作,配合PU衬套的回弹特性完成转向后的自动回正,保障滑行过程中的方向可控性。在功能特性设计上,该结构采用分体式组装逻辑,核心包含底座、主桥钉、转向支架、PU衬套、端轴螺母几个核心部分,底座用于和滑板板面贴合固定,预留的安装孔位适配行业通用的板面安装孔距,无需额外打孔即可适配绝大多数量产滑板板面;主桥钉作为核心转轴,贯穿底座与转向支架,搭配上下两组PU衬套实现弹性转向,衬套的硬度可根据滑手体重、滑行风格灵活替换,兼顾轻量化刷街的灵活转向需求与高难度动作下的结构刚性需求;两侧伸出的车轴用于安装滑板轮组与轴承,轴端的螺纹结构搭配防松螺母,可避免滑行过程中轮组松脱,轴肩位置的限位结构可精准控制轮组的安装间隙,防止轮组晃动产生滑行阻力。设计思路上,该结构充分考虑滑板运动的受力特点,将主受力部位做了加厚圆弧过渡处理,避免应力集中导致的支架断裂,转向支架主体采用流线型楔形造型,既降低了整体重量,又能在做磨板动作时减少与障碍物的卡滞,让动作衔接更顺滑;底座的安装面做了微角度倾斜设计,配合主桥钉的倾斜角度,让转向过程中支架的转动轨迹更符合人体滑行的施力习惯,转向时的力反馈更线性,不会出现转向角度突变导致的打滑失控问题。在外形尺寸与安装边界上,该支架总宽度适配主流滑板轮组的安装间距,底座安装孔距符合行业通用标准,安装后支架最高点与板面的预留间隙可避免转向过程中出现顶板问题,车轴伸出长度适配常规尺寸滑板轮的安装宽度,搭配不同厚度的轴套即可适配不同宽度的轮组,整体安装边界兼容性强,既可以作为整板生产的标准配件使用,也可以作为旧板更换升级的替换配件,无需对原有板面做额外修改即可完成安装,适配不同场景下的使用需求。
