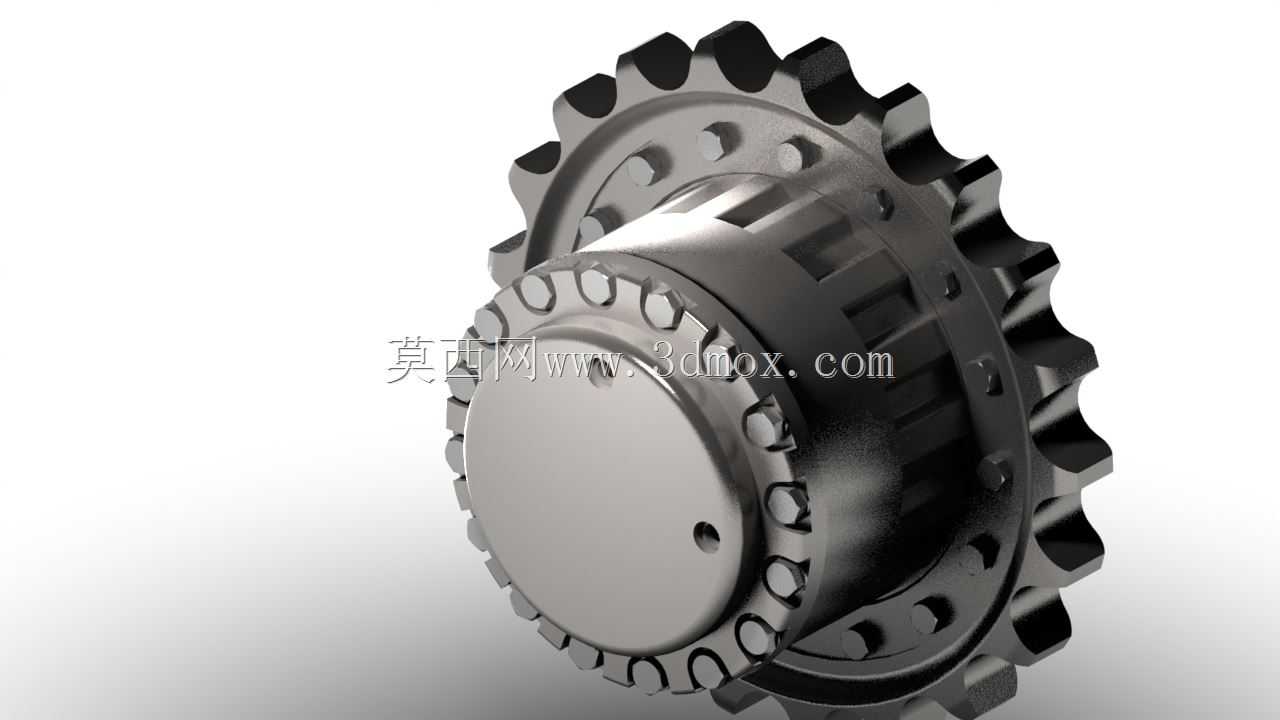

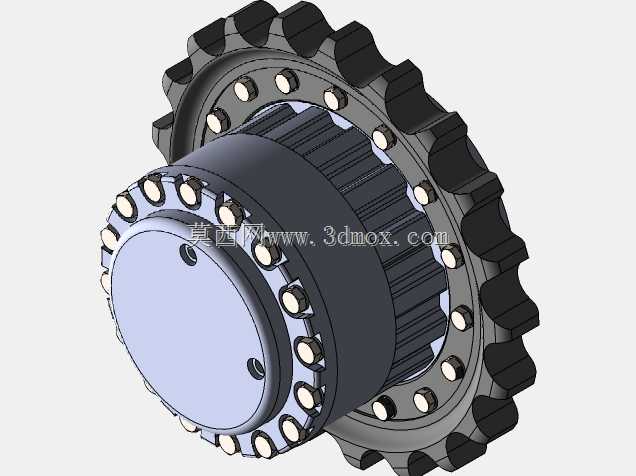

挖掘机行走行星轮系减速机构

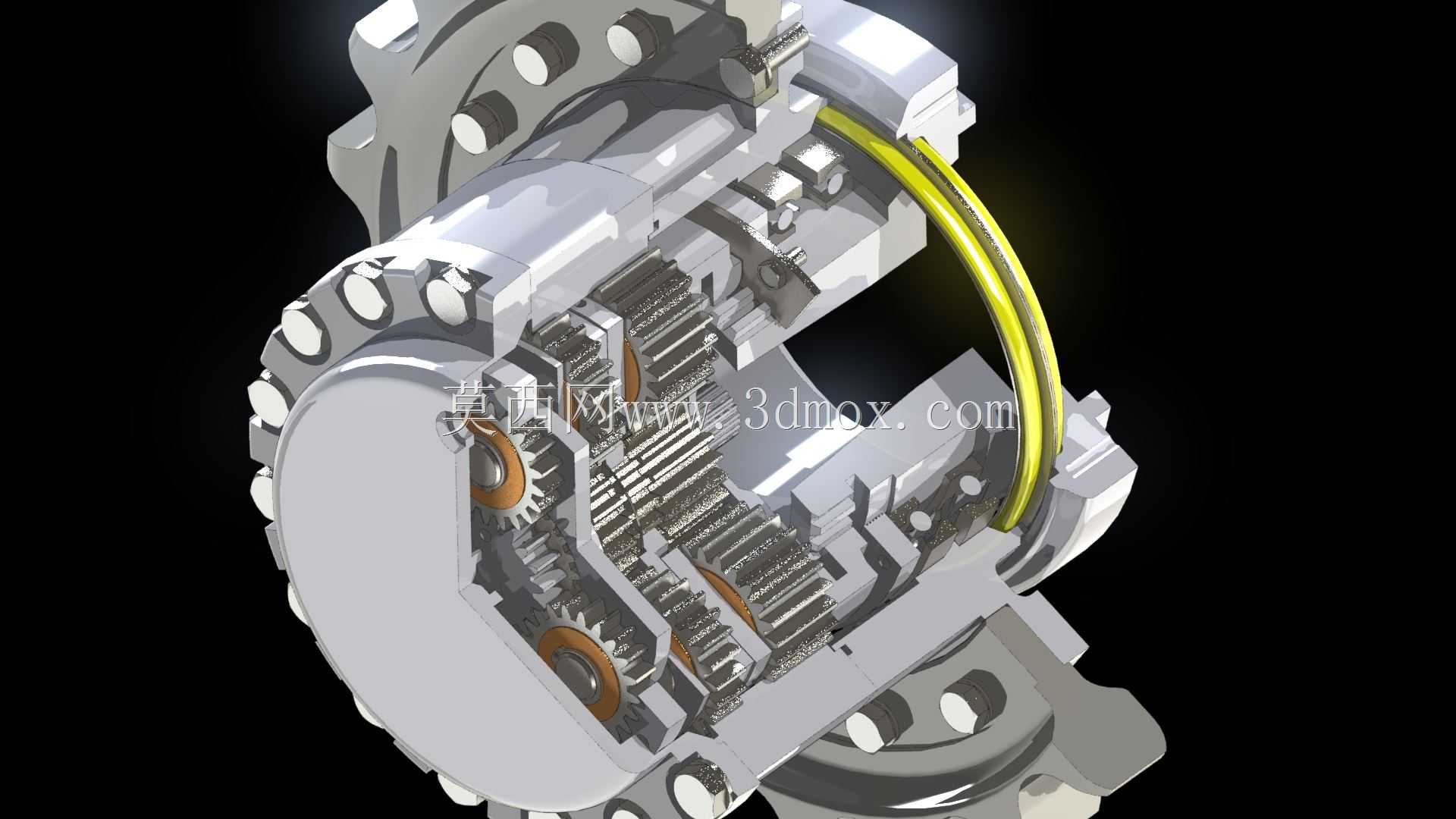

该结构为挖掘机行走驱动端的核心减速传动部件，主要应用于中型履带式液压挖掘机的行走动力传输场景，承担着将液压马达输出的高转速低扭矩动力，转化为低转速大扭矩驱动力的核心作用，直接匹配驱动轮实现履带的行走动作，是挖掘机整机行走系统中决定动力输出效率、负载承载能力与行走可靠性的关键组成部分。在实际作业场景中，挖掘机需要频繁在泥泞、碎石、陡坡等复杂非铺装路面完成行进、转向、爬坡动作，同时还要配合上部工作装置的挖掘作业提供足够的行走牵引力，这就要求该减速机构能够承受大冲击载荷、具备高传动效率与稳定的扭矩输出能力。该结构采用多级行星轮系传动设计，通过多层行星齿轮与太阳轮、内齿圈的啮合配合实现大减速比的动力传递，相比传统定轴轮系减速结构，行星轮系能够在更小的体积空间内实现更高的承载能力，多个行星轮均匀分担载荷的设计也让传动过程更加平稳，有效降低了齿轮啮合过程中的冲击与振动，适配挖掘机作业时频繁变载的工况需求。设计过程中充分考虑了安装边界的适配性，整体采用同轴式布局，输入端直接对接行走液压马达的输出轴，输出端通过法兰结构与行走驱动轮刚性连接，外壳集成了安装止口与连接螺栓孔位，能够直接嵌入挖掘机行走架的安装腔体内，无需额外设计转接结构，大幅简化了行走总成的装配流程。内部齿轮采用斜齿与直齿组合的啮合设计，高速级采用斜齿传动降低啮合噪音、提升传动平稳性，低速级采用直齿传动提升大扭矩输出下的结构强度，同时内部预留了密封件安装槽与润滑油腔空间，能够保证齿轮与轴承部件在密闭润滑环境下长期运转，有效降低磨损速率，延长部件的使用寿命。外侧的密封结构采用多道密封圈组合设计，能够阻挡作业环境中的泥沙、污水进入机构内部，避免杂质造成齿轮磨损、轴承卡滞等故障，适配挖掘机户外复杂作业的环境防护需求。整体结构的尺寸设计充分匹配中型挖掘机的行走架安装空间，径向尺寸控制在适配履带架内腔的范围内，轴向长度兼顾了传动级数需求与底盘的横向安装边界，不会与履带板、张紧装置等周边部件产生运动干涉，同时外壳采用高强度铸钢材质，具备足够的结构刚度，能够承受作业过程中来自地面的冲击载荷与传动过程中的反扭矩，保证机构在重载工况下不会出现壳体变形、齿轮错位等问题。
