双出料E3D灯丝拼接挤出打印头结构

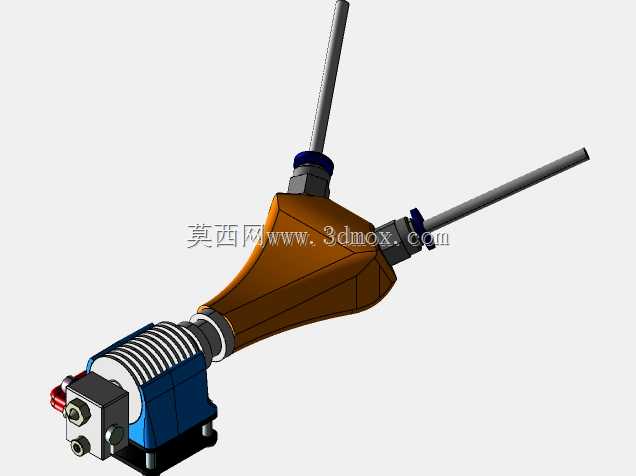

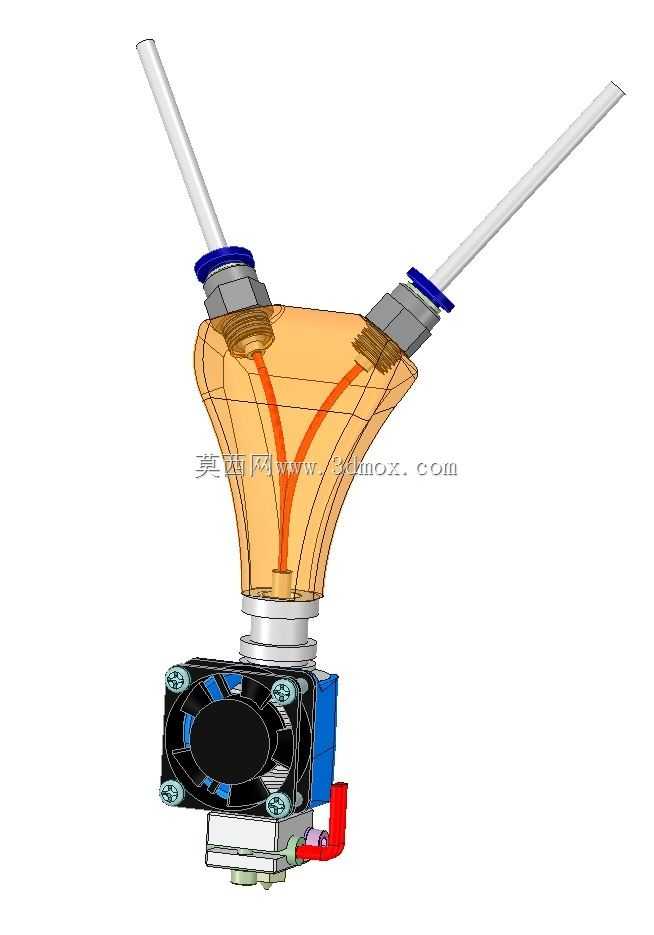

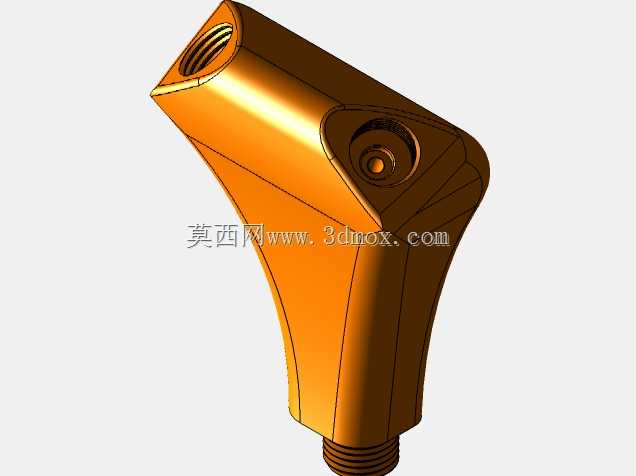

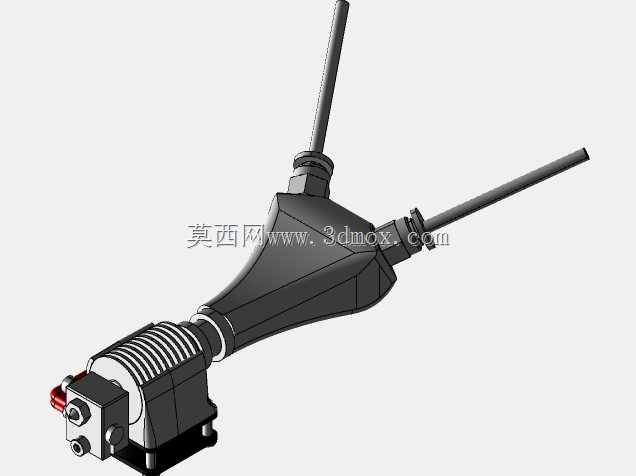

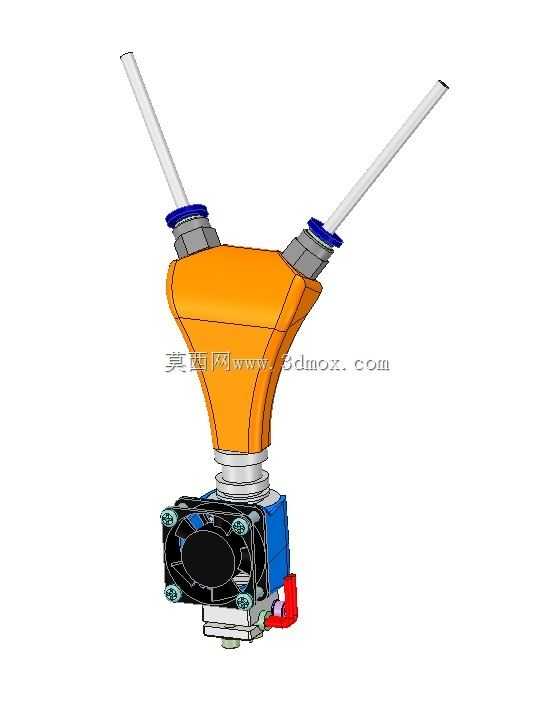

该结构为面向FDM熔融沉积成型工艺设计的双进料单挤出拼接式打印热端，主要应用于桌面级及小型工业级3D打印设备的多色、多材料复合打印场景，可解决传统单喷头换色耗材残留、多喷头对位偏差的行业痛点，适配PLA、ABS、PETG等多种常规熔融打印耗材，能够在单次打印作业中实现两种耗材的快速切换输出，既可以完成双色模型的一体打印，也可搭配可溶性支撑耗材实现复杂悬空结构的无损伤支撑剥离，大幅降低多材料打印的后处理难度。从功能特性来看，该结构采用双进料喉管并行汇入单熔融腔的设计，两路进料通道独立密封，配合近端挤出的安装结构可实现耗材的精准送进与快速回抽，减少换料过程中的耗材拉丝、混色问题；热端下部集成了散热风扇与散热铝块，可对喉管上部进行持续风冷降温，避免耗材提前熔融造成的堵头故障；加热块与热敏元件集成在熔融腔外侧，可实现腔体内温度的精准闭环控制，保证耗材熔融状态稳定，出丝均匀。设计思路上，整体采用人体工学的流线型手持/安装过渡结构，上部双进料管呈对称外倾布局，既预留了足够的耗材穿入操作空间，也避免了两路送料管路的弯折干涉；下部挤出端采用标准通用的喷嘴安装接口，可适配不同口径的常规打印喷嘴，无需额外定制配件即可根据打印精度、流量需求快速更换喷嘴。从安装边界来看，整体结构的安装定位基准位于下部散热块的安装孔位，可直接适配市面主流E3D规格热端的安装支架，无需对原有打印机的X轴滑台结构做大规模改造；上部两路进料管采用标准气动快插接头，可直接匹配常规外径的聚四氟乙烯送料管，安装时仅需保证喉管插入熔融腔的深度符合密封要求，快插接头锁紧后即可完成进料管路的连接，整体装配流程简单，后期维护更换配件的成本较低。需要注意的是，当前结构的推压接头适配性存在优化空间，针对2.1毫米内径的送料管尚未完成匹配验证，实际装机使用时需根据选用的送料管规格调整接头的密封结构，保证送料过程中无耗材碎屑卡滞、无漏料问题。
