小型红底外转子无刷电机结构设计

这款小型外转子无刷电机，主要面向微型穿越机、小型室内航模、桌面级微型云台以及小型智能移动载具的动力需求场景，作为核心动力输出部件，它能够为负载提供稳定的转速输出与线性扭矩响应，适配轻量化设备对动力单元体积、重量的严苛要求。在实际使用场景中，这类小尺寸无刷电机常搭配专用电调使用，通过PWM信号调节转速，可实现从怠速到满转的顺滑动力过渡，既能够满足航模飞行时的快速动力响应需求，也能适配小型云台的精准转速控制要求，在微型竞速无人机领域，这类小规格外转子电机还能通过搭配不同尺寸的螺旋桨，适配不同起飞重量的机架，兼顾飞行续航与机动性能。

从功能特性来看，这款电机采用外转子结构设计，转子外壳直接集成安装位，转动时外壳随磁钢同步旋转，相比同尺寸内转子电机能够输出更大的扭矩，无需额外搭配减速齿轮组即可直接驱动螺旋桨或小型负载，有效降低了动力总成的重量与结构复杂度。电机出线采用三线式布局，适配常规无刷电调的接线逻辑，出线长度预留了足够的布线空间，可根据实际安装场景裁剪调整，避免多余线材增加额外重量。

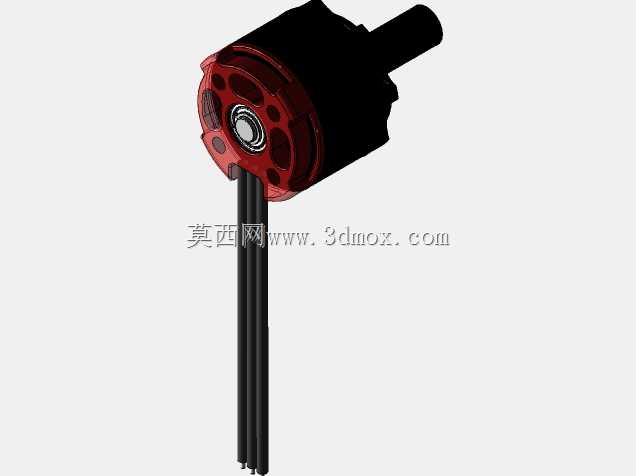

在设计思路上，这款模型优先保证核心安装尺寸与外形边界的准确性，重点还原了电机的定子外径、转子高度、输出轴直径与轴伸长度、安装孔位间距等关键装配尺寸，能够直接用于整机的装配干涉检查与布局仿真。设计过程中针对电机的红底端盖结构做了细节还原，端盖上的散热开孔结构也做了对应呈现，这类开孔在实际产品中主要用于电机高转速运行时的空气流通散热，带走定子绕组产生的热量，避免长时间高负载运行出现过热退磁问题。输出轴采用标准圆柱轴结构，轴端预留了螺旋桨安装的定位段，能够匹配常规的航模螺旋桨安装孔径，安装时通过桨夹即可完成螺旋桨的固定，无需额外定制连接配件。

从安装边界来看，这款电机的整体径向尺寸紧凑，轴向长度较短，能够适配狭窄的安装空间，安装孔位采用行业通用的跨距设计，可直接兼容多数小型航模机架的电机安装座，安装时仅需通过对应规格的螺丝即可完成固定，无需额外设计转接结构。电机的出线方向从端盖中心引出，布线时可顺着机臂方向走线，不会与螺旋桨转动范围产生干涉，整体结构布局充分考虑了实际装机的使用需求，能够为整机的结构设计提供准确的尺寸参考。
