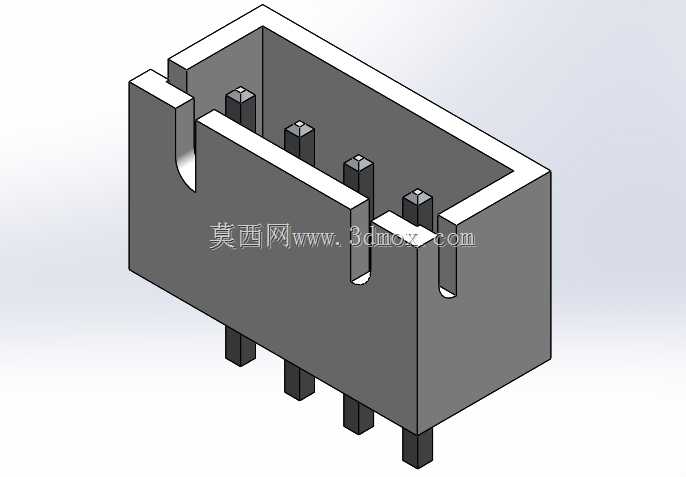

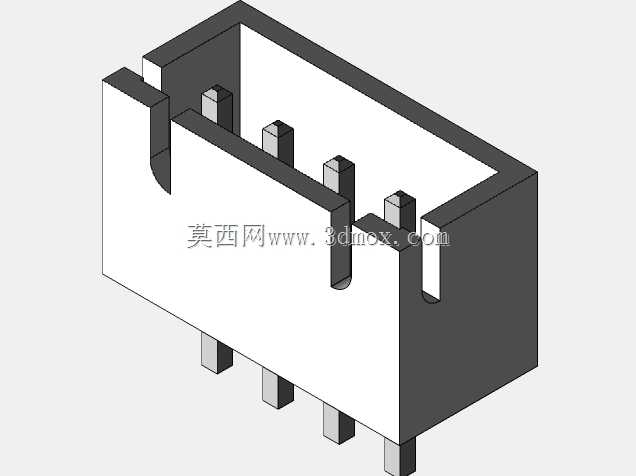

JST XH4针直插卧式接插件结构

这款4针接插件广泛应用于消费电子、小型工控板卡、智能家居控制模块、低压信号传输回路中，是板端接线连接的常用基础元器件，主要承担低压直流信号、小电流供电回路的线缆与PCB板之间的可拆卸连接作用，能够在设备组装、后期维护时实现线束的快速插拔，无需反复焊接引脚，大幅提升装配与检修效率，同时避免反复焊接对PCB焊盘造成的损伤。在实际使用场景中，这类接插件常被用于舵机接线、传感器信号引出、板间低压供电连接、小型外设模块的通讯接线场景，适配2.54mm标准间距的接线需求，接触可靠，插拔手感清晰，能够有效避免错插、松脱问题。从功能特性来看，这款接插件采用带防呆限位的塑壳结构，塑壳侧边设置有定位凸台与卡扣槽，对接时能够与公端插头形成卡扣锁定，避免设备运输、使用过程中受震动出现接插松脱导致的接触不良、信号中断问题；塑壳内部设置有四道隔筋，将四个针脚的接插腔室完全分隔，避免相邻针脚之间因为焊锡溢出、金属碎屑落入造成的短路风险，提升低压回路的运行可靠性。从设计思路来看，这款接插件遵循行业通用的XH系列接插件标准尺寸规范，针脚间距严格控制为2.54mm，适配市面通用的XH4Pin公端插头，无需单独开模适配，具备极强的通用互换性；塑壳采用直角弯针直插设计，针脚垂直向下伸出，适配PCB板的通孔焊接工艺，焊接后塑壳主体平行于PCB板面，能够有效降低接插件在板面上的占用高度，适配内部空间紧凑的薄型设备、小型控制盒的安装需求。从安装边界来看，这款接插件的塑壳主体外形方正，侧边的定位凸台在PCB布局时需要预留对应的避让空间，针脚伸出长度适配常规1.6mm板厚的PCB通孔焊接，焊接后针脚露出板面的长度控制在常规波峰焊工艺的可处理范围内，接插方向沿塑壳开口方向水平引出，布线时需要在线束出线侧预留足够的插拔操作空间，方便后期维护时的插头插拔操作，不会被周边的电容、电阻等板上元器件干涉插拔路径。塑壳的壁厚设计兼顾了结构强度与注塑成型工艺性，既能够承受多次插拔带来的外力冲击不会出现开裂，也能在注塑生产时保证充模完整，成型后无缩痕、飞边问题，针脚与塑壳之间采用过盈压装固定，能够承受插拔过程中的轴向力不会出现针脚退针、移位问题。
