锥齿轮传动360度旋转手摇送风装置

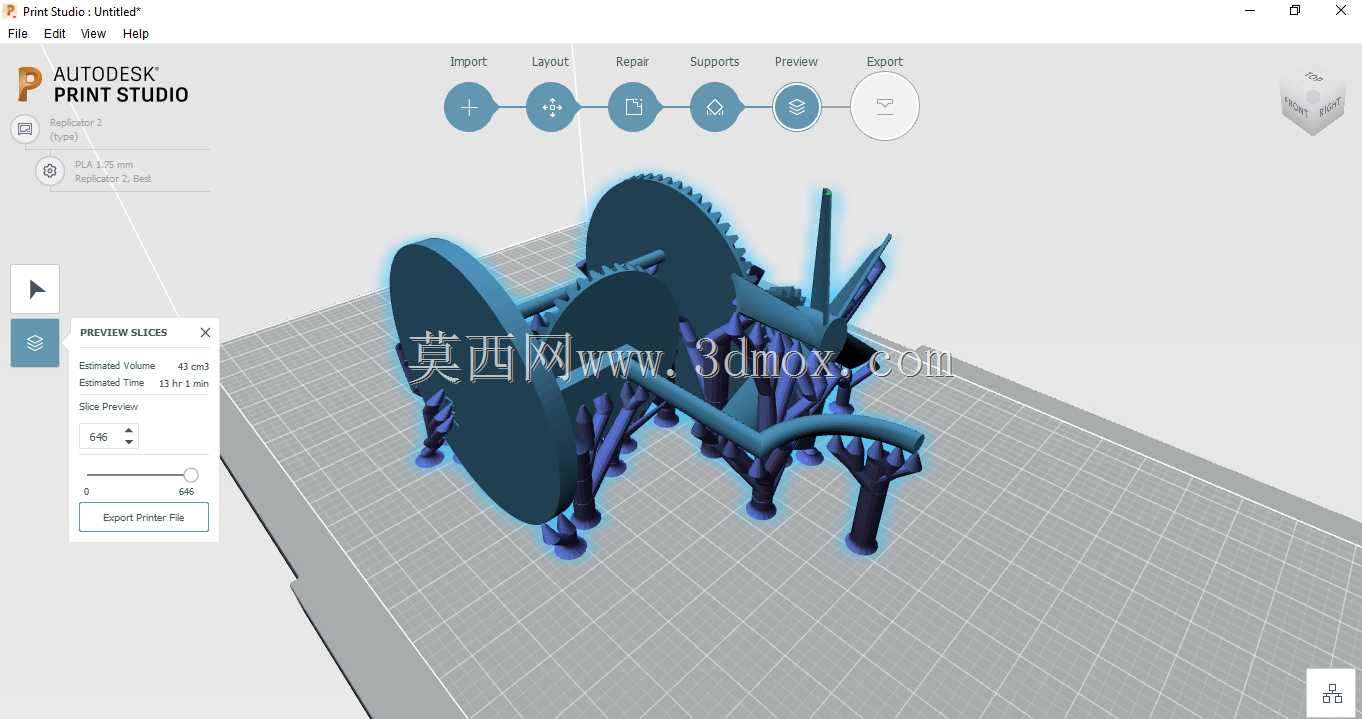

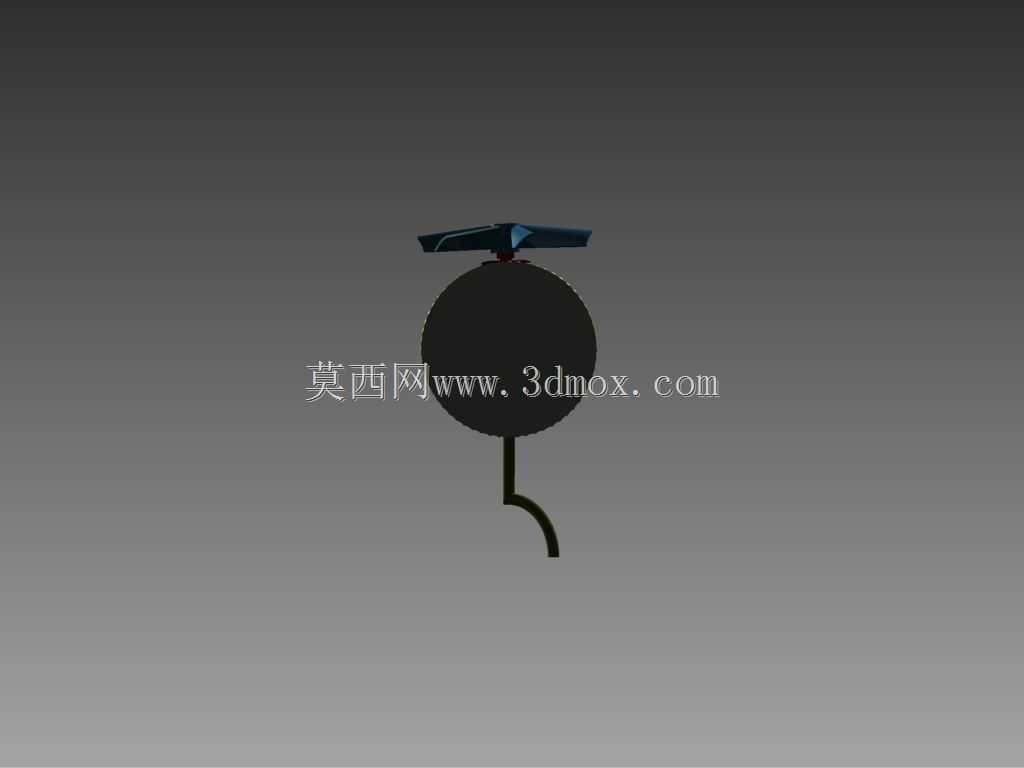

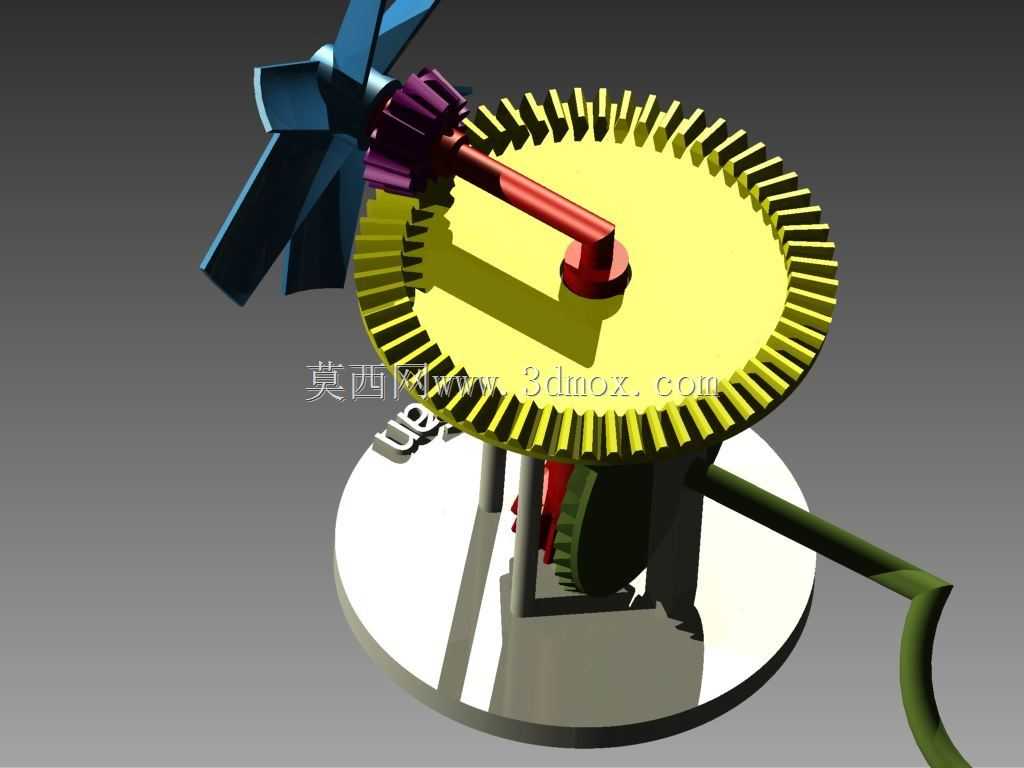

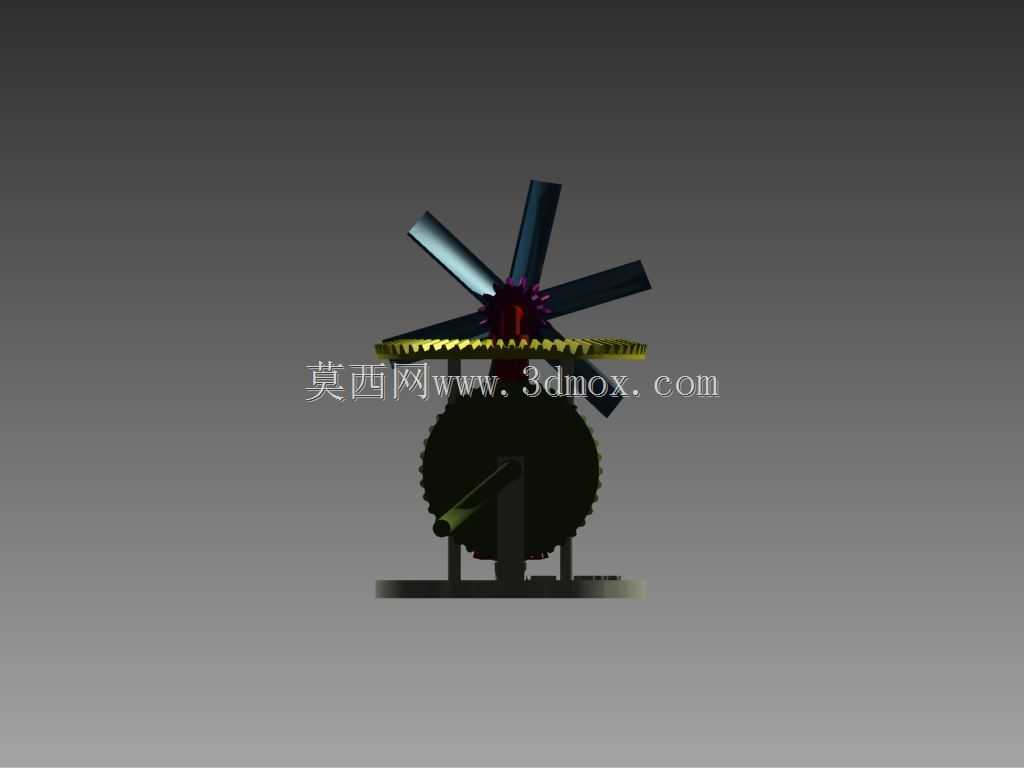

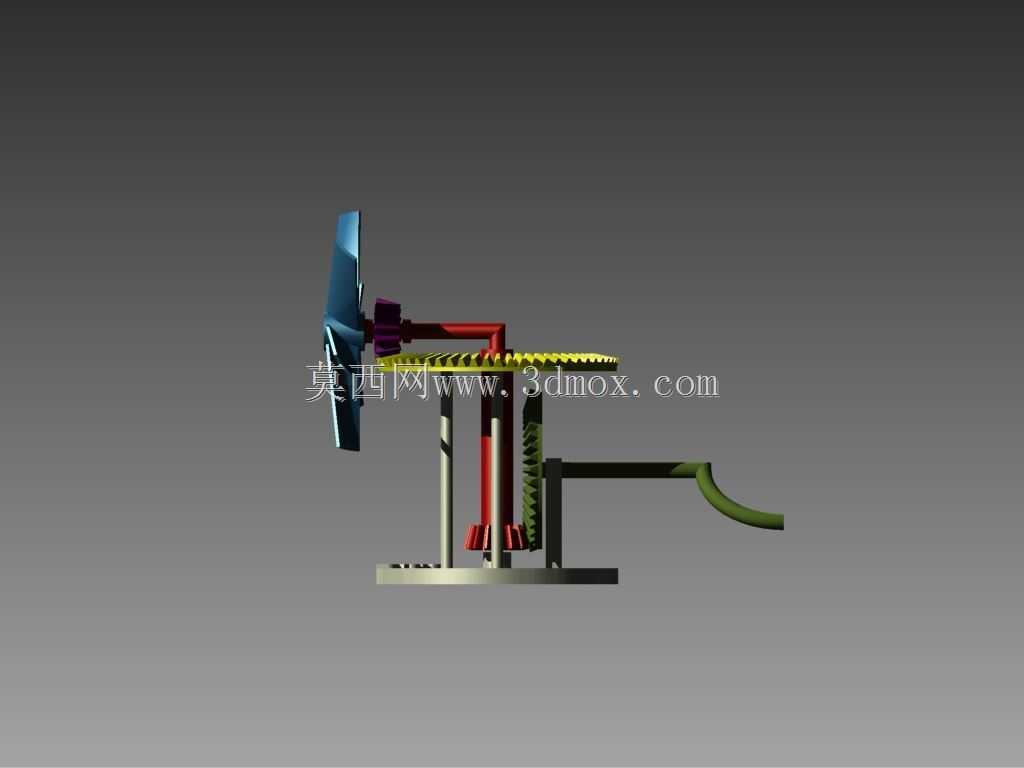

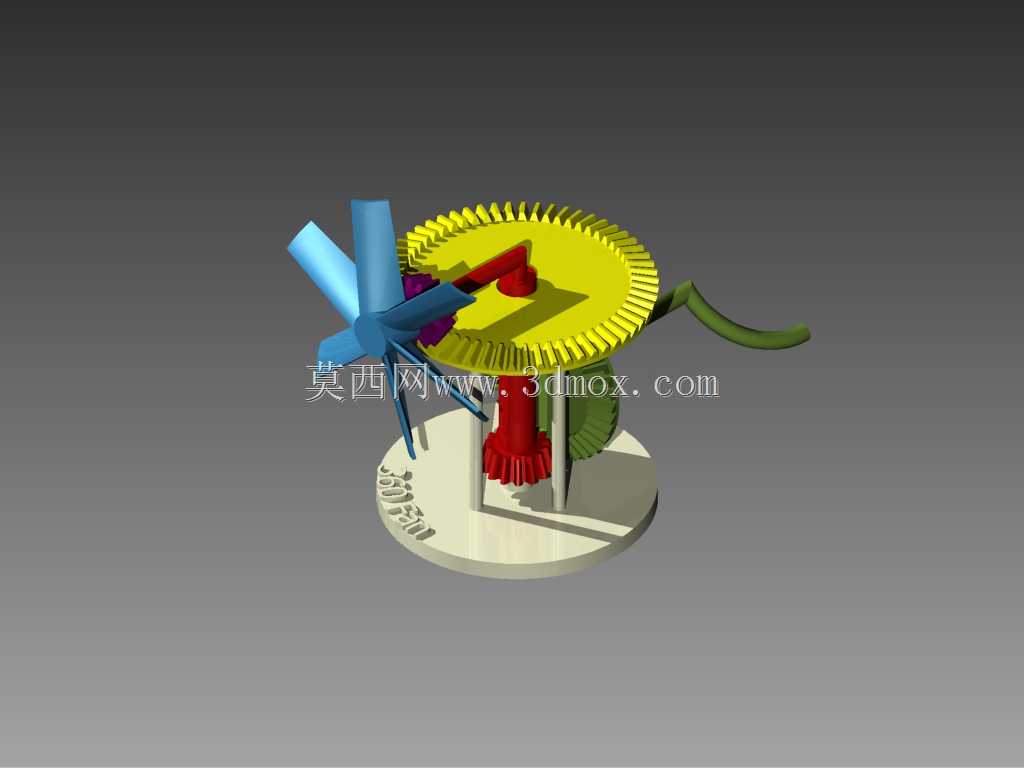

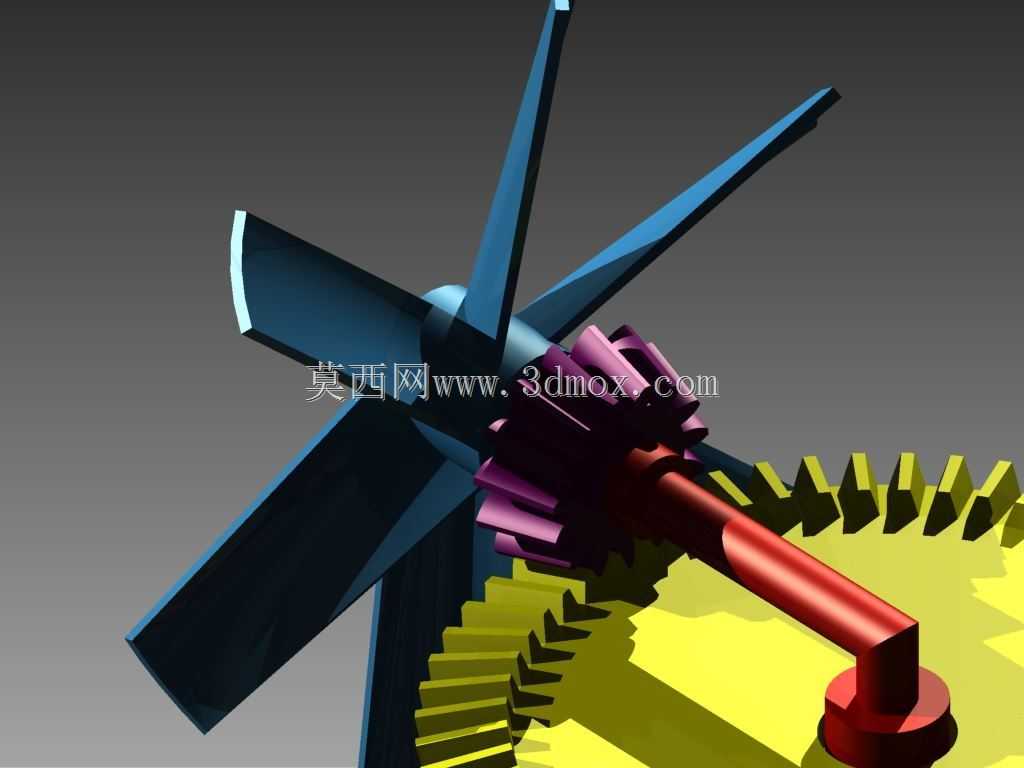

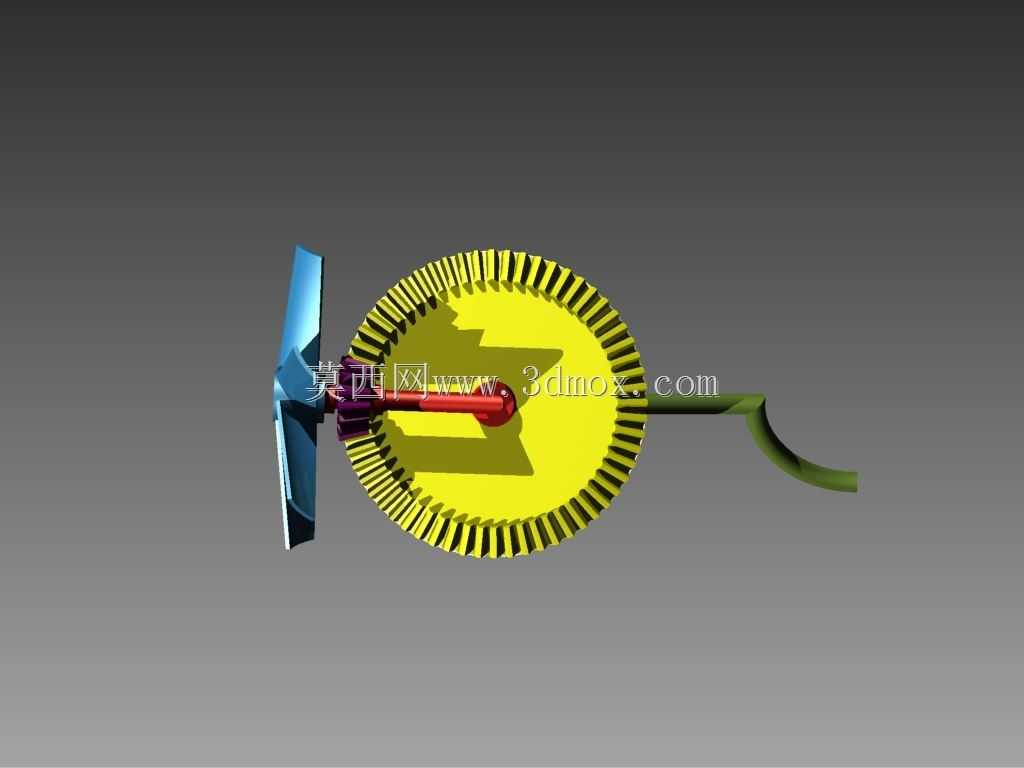

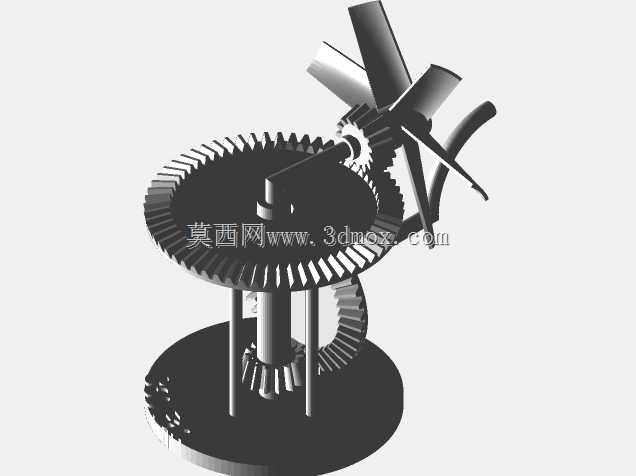

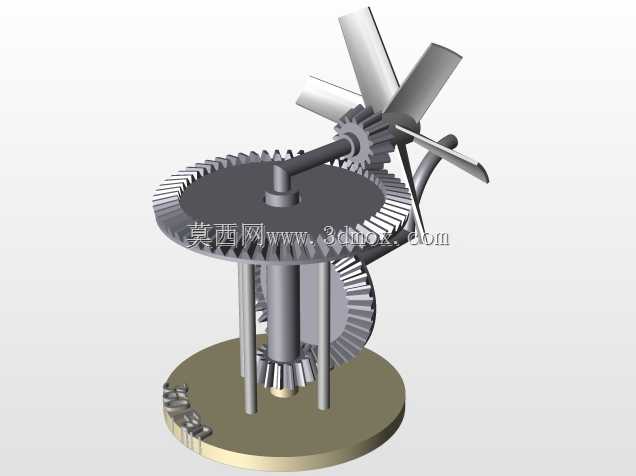

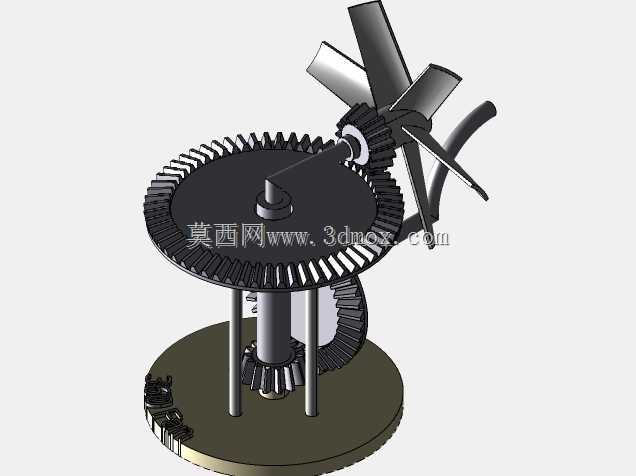

这款手摇式360度旋转送风装置，主要面向无外接供电的户外作业、临时纳凉、教学演示等场景设计，可在断电环境、野外露营、实训课堂等场景下提供稳定的全域送风体验，无需依赖电源或电池，纯机械结构的设计让它具备极强的环境适配性，不会因供电限制影响使用。装置核心采用锥齿轮啮合传动结构，通过摇臂输入旋转动力，输入端的主动锥齿轮与垂直布置的从动锥齿轮精准啮合，将水平方向的手摇扭矩转换为垂直方向的旋转动力，同时带动上部的大直径端面齿轮运转，配合扇叶安装座的偏心传动结构，让扇叶在自身高速旋转送风的同时，能够围绕装置中心轴线做360度的水平回转，实现无死角的全域送风覆盖，避免传统固定角度风扇送风范围有限的问题。设计过程中重点优化了齿轮的啮合参数，所有传动齿面都做了等模数等压力角的匹配设计，保证传动过程顺滑无卡滞，手动摇臂的长度经过力矩测算，单手握持摇动时仅需施加较小的力即可带动扇叶达到足够的送风转速，长时间操作也不会产生明显的手部疲劳。装置整体采用立式圆柱底座结构，底座直径控制在120mm左右，放置在桌面、平整台面时具备足够的稳定性，不会因摇动操作或扇叶回转产生晃动偏移；整体总高度控制在180mm范围内，扇叶旋转直径为90mm，安装使用时仅需预留直径150mm的水平操作空间即可，不会占用过多台面面积，便携性较强。结构上所有传动部件都通过立式支撑柱做定位固定，齿轮啮合间隙控制在合理范围，既避免传动过程中出现齿面撞击异响，也能减少不必要的传动损耗，扇叶采用前倾式曲面设计，旋转时可推动更大范围的空气流动，在较低转速下也能产生柔和舒适的送风效果，不会因风速过硬造成体感不适。整套装置没有复杂的电子元器件，纯机械结构的故障率极低，日常使用仅需定期在齿轮啮合位置添加少量润滑脂即可长期稳定运行，既可以作为实用的小型送风工具，也可作为机械传动教学的演示教具，直观展示锥齿轮传动的动力换向原理、以及回转送风的机械实现逻辑，帮助学习者快速理解空间齿轮传动的应用方式。
