铝型材框架结构桌面级FDM熔融成型设备

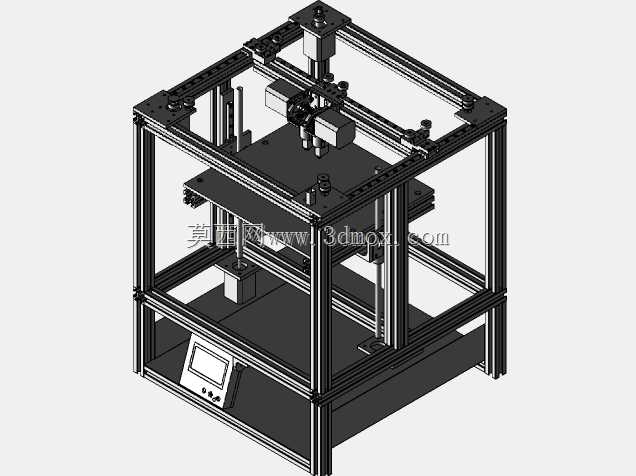

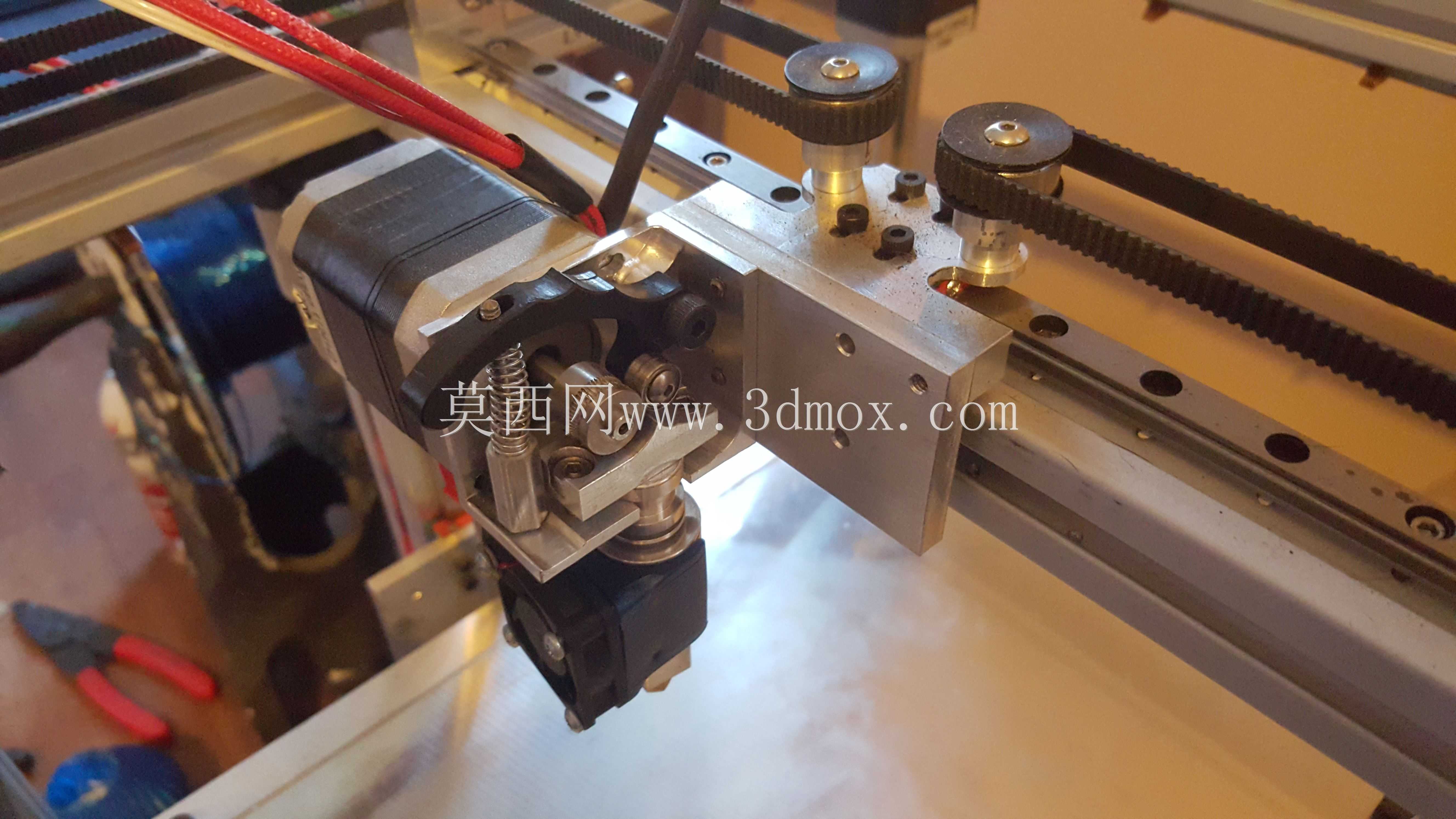

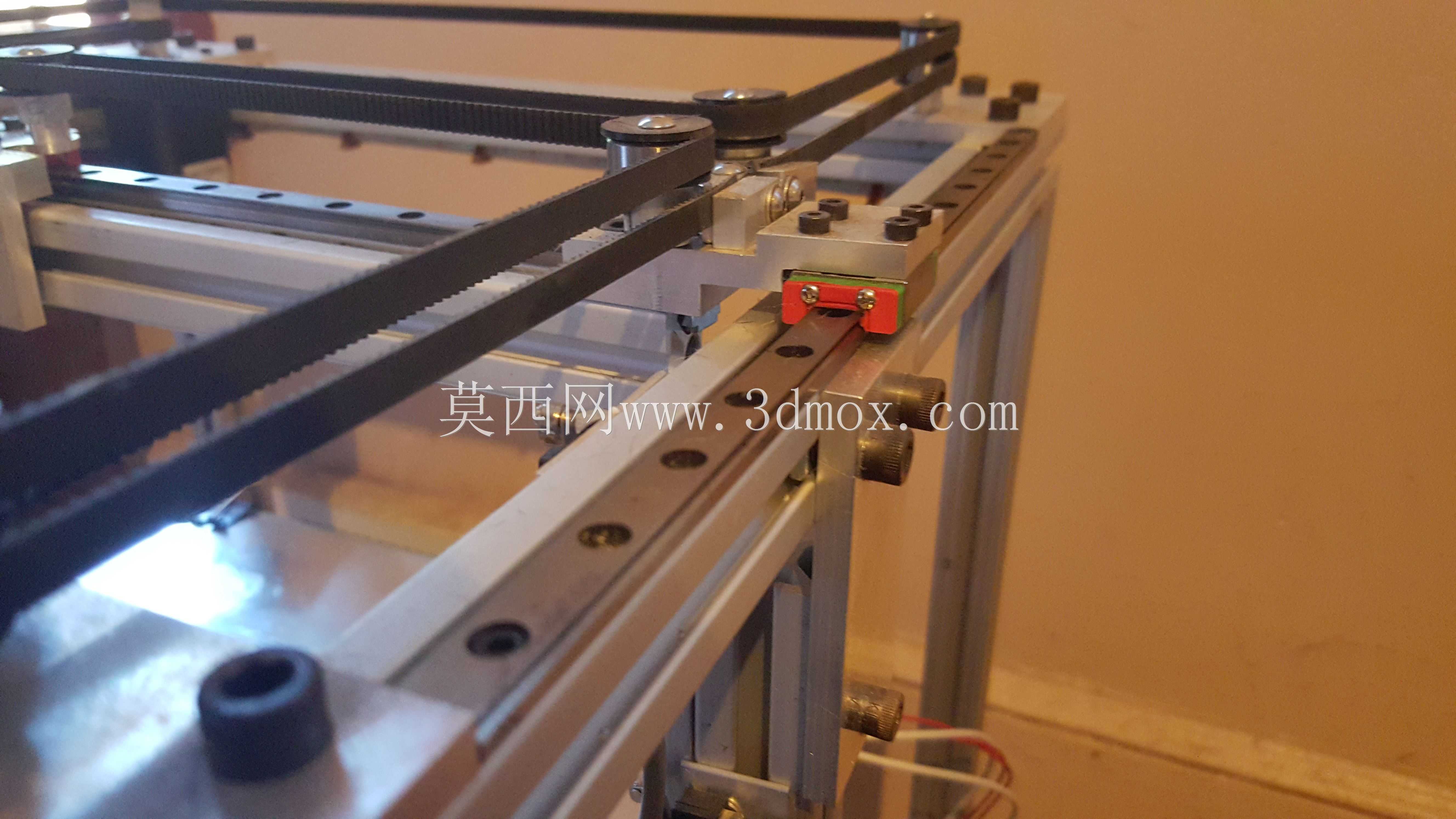

这款设备面向个人创客、小型工作室、中小学科创教学以及产品原型打样场景设计，可满足小尺寸定制零件、创意手办、教学演示模型、结构验证样件的快速制作需求，无需依赖外部加工供应链，即可完成从三维数字模型到实体零件的快速转化，大幅缩短创意落地的验证周期，降低小批量定制件的制作成本。设备整体采用工业铝型材搭建框架结构，型材本身自带的标准槽道可实现各功能部件的灵活安装与位置调整，无需复杂焊接或定制机加工连接件，既保证了整体机架的结构刚性，减少打印过程中运动部件高速移动带来的机架共振，提升成型精度，也为后续的功能拓展、部件升级预留了充足的安装空间。设备采用经典的笛卡尔运动结构布局，Z轴采用双导杆配合丝杆传动，保证打印平台升降过程的平稳性，避免平台倾斜导致的成型件层纹错位、首层附着失败等问题；XY轴运动组件布置在设备上部框架，带动挤出喷头完成平面路径的精准走位，运动路径经过优化可减少高速移动时的惯性冲击。设备下部集成了独立的触控操作面板，可直接在设备端完成参数调整、打印任务启动、进度监控等操作，无需全程连接上位机，提升使用便捷性。从安装边界来看，设备整体为立式方正结构，占用桌面面积较小，可适配常规高度的工作台摆放，框架外侧预留的槽道可根据使用需求加装透明防护 enclosure，减少打印过程中ABS等易翘曲材料的温度流失，同时阻隔打印过程中产生的细微颗粒物扩散，适配不同的使用环境。设计过程中充分考虑了日常维护的便捷性，所有运动部件、挤出组件、电路模块均采用模块化安装设计，出现易损件损耗时可快速完成更换，无需对整体机架进行拆解；走线全部沿铝型材槽道隐藏布置，既避免了运动过程中线路剐蹭干涉，也让设备整体外观更加整洁规整。打印平台采用水平可调结构，配合调平辅助结构可快速完成平台校准，保证首层打印的均匀附着，降低新手用户的使用门槛，可适配PLA、ABS、PETG等多种常见的熔融沉积成型耗材，满足不同强度、不同耐温需求的样件制作要求。
