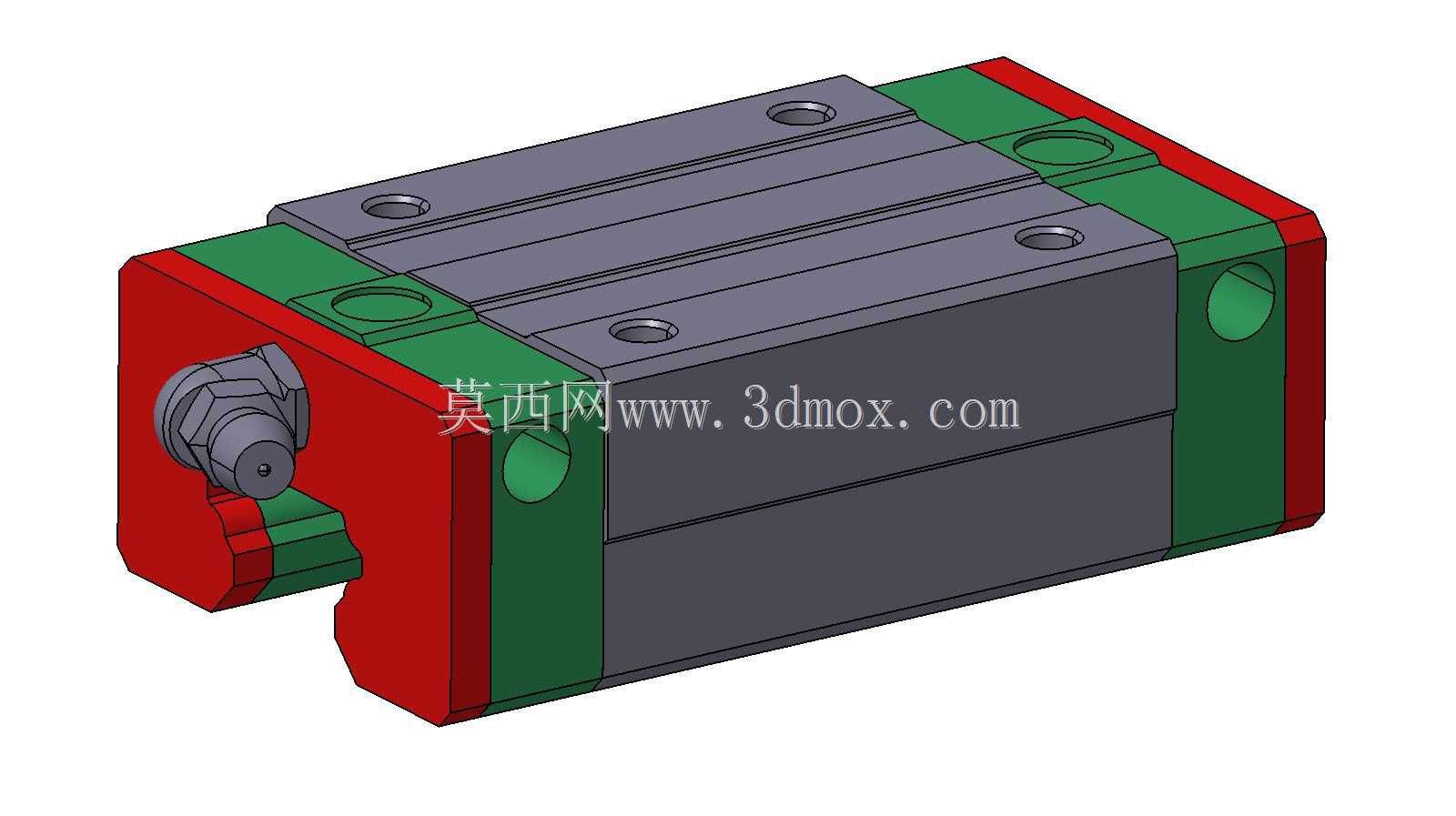

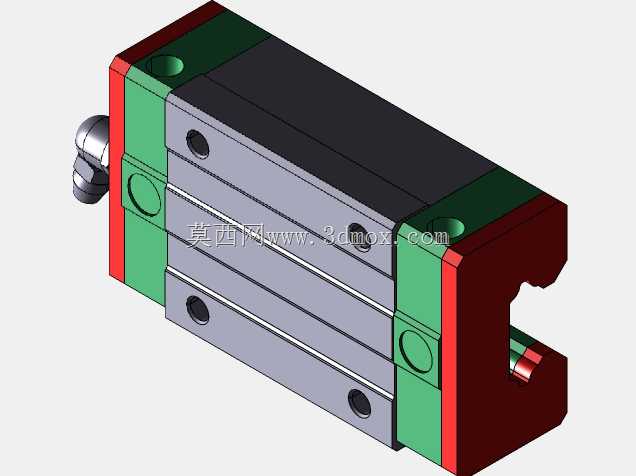

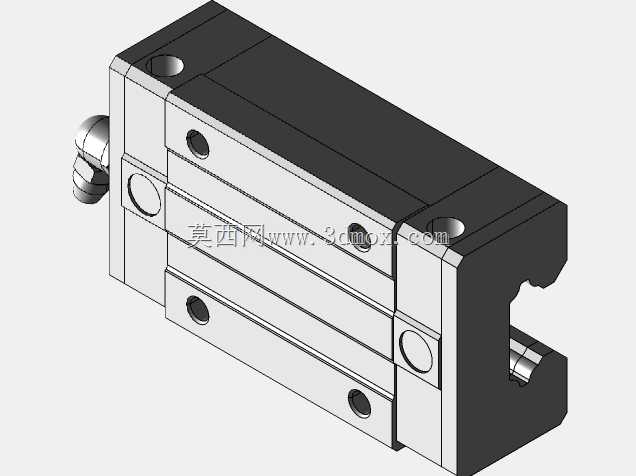

HGH20CA上银直线导轨滑块轴承座

这款HGH20CA规格的直线轴承座，是线性传动系统里的核心承载滑动部件，主要适配20mm规格的HG系列直线钢导轨，广泛应用在数控加工机床的进给轴、自动化生产线的移栽模组、工业机械手的行走轴、精密检测设备的位移平台、3D打印设备的运动轴以及各类需要高精度直线往复运动的工业设备场景中，承担着承载负载、引导运动部件沿既定轨迹做高精度直线滑动的核心作用，能够有效降低运动过程中的摩擦阻力，保障传动精度与运动平稳性。

从功能特性来看，该轴承座采用四方型标准滑块结构，内部集成多列滚珠循环滚动通道，可同时承受径向载荷、反径向载荷以及双向的横向力矩载荷，相比同规格的法兰型滑块，四方结构的安装占用空间更紧凑，在安装空间受限的设备布局中适配性更强。滑块端部配置有密封端盖与防尘刮片，能够有效阻挡加工过程中产生的切屑、粉尘以及切削液进入滑块内部的滚珠循环通道，避免滚动体与滚道出现异常磨损，延长部件的实际使用寿命；侧部预留的油嘴接口可直接接入设备的集中润滑系统，也可手动加注润滑脂，定期为滚动摩擦副补充润滑介质，长期维持低摩擦的运动状态。

在设计思路上，这款轴承座完全匹配上银HG系列导轨的安装尺寸规范，滚道型面采用哥特式圆弧结构设计，接触角设置为45度，能够实现各方向载荷的均衡承载，同时通过预压等级的可选配置，可根据不同设备的精度需求调整滑块与导轨之间的配合间隙，在高精度需求的场景下选用高预压等级可消除运动间隙、提升整体刚性，在高速轻载场景下选用低预压等级可降低运行阻力、减少摩擦发热。滑块主体采用合金钢材质经热处理加工，保障了足够的结构刚性与耐磨性能，端盖与密封件采用耐油工程塑料材质，兼顾了密封性能与结构韧性。

从安装边界与尺寸来看，这款轴承座适配的导轨宽度为20mm，滑块本体的安装孔位完全遵循行业通用标准，可直接与市面上同规格的HG系列导轨互换安装，不需要额外修改设备的安装台面尺寸。安装时只需将滑块对齐导轨端面平稳推入，再通过螺栓穿过滑块上的安装沉孔将其固定在运动部件的安装面上，即可完成装配，安装维护流程简便。滑块的整体高度、安装孔间距、孔位尺寸都经过标准化设计，能够直接替换同规格的老旧损坏滑块，大幅降低设备的维护成本与停机时长，在各类通用工业设备的直线传动场景中都有着极高的适配性与实用性。
