钢管结构越野沙滩车框架三维设计

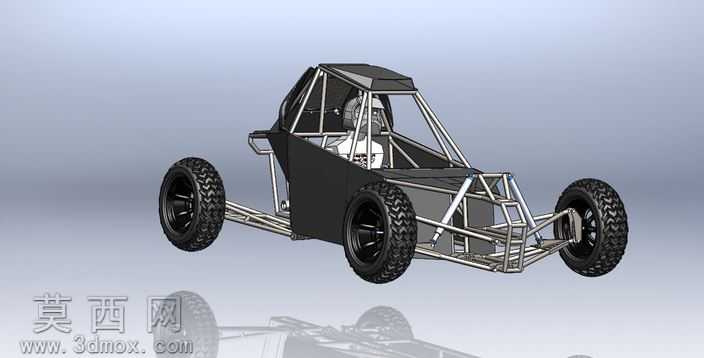

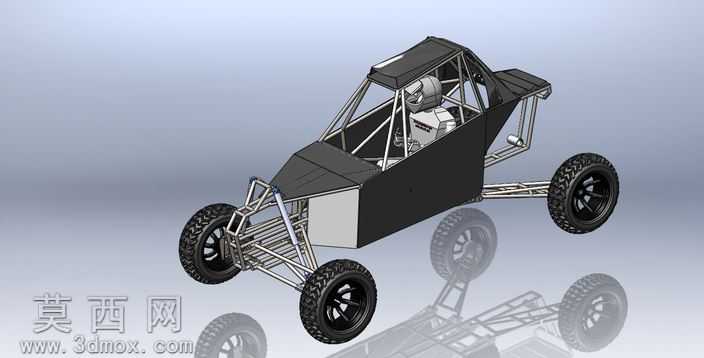

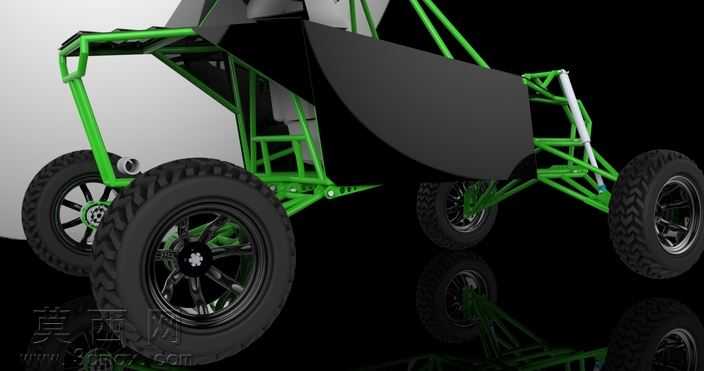

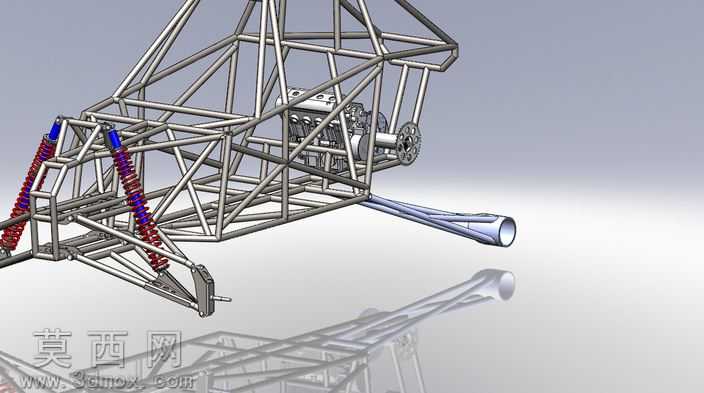

本作品为Sandrail类型越野沙滩车的管状框架三维建模成果，建模过程围绕管架类越野车辆的核心结构特征展开，全程以空间钢管桁架结构为核心搭建逻辑，还原了该类越野车型轻量化、高强度的框架设计特点。建模初期先以人体工程学尺寸为基准划定核心乘员舱边界，按照适配6英尺身高驾乘人员的空间要求，确定了座舱的横向宽度、纵向纵深以及顶部防滚架的高度阈值，确保框架预留的驾乘空间符合使用需求。整体框架采用连续空间钢管拼接的建模思路，未设置弯管类异形管件结构，所有杆件均以直段管材为基础单元，通过空间角度调整完成桁架结构的拼接，既还原了早期管架越野车的简易搭建特征，也降低了模型的结构复杂度，清晰展现管架结构的传力路径。模型完整搭建了前部防撞缓冲结构、前部悬架安装支点、中部座舱防滚笼结构、后部动力总成安装框架、后部车轮安装支座几个核心模块，每个杆件的连接节点都做了贴合实际焊接工艺的衔接处理，没有出现结构错位或者空间干涉的问题。渲染阶段采用哑光金属材质模拟钢管的金属质感，座舱侧部的护板采用哑光黑色硬质板材材质，轮胎采用深黑色橡胶材质搭配立体胎纹细节，地面设置了镜面反射效果来呈现整车的投影，清晰展现框架的立体空间结构。设计过程中特意保留了框架的原始搭建状态，未添加外覆盖件、动力总成、内饰等附加部件，重点突出管状桁架的结构逻辑，直观展现该类越野沙滩车从框架起步的原始设计状态，能够清晰看到防滚架的环形受力结构、前后悬架安装点的位置布局、车架纵梁与横梁的交叉加固方式，完整呈现了管架越野车的核心结构特征，为后续添加悬架、动力、覆盖件等部件预留了充足的装配空间，也直观体现了该类车型轻量化、高通过性的结构设计初衷。
