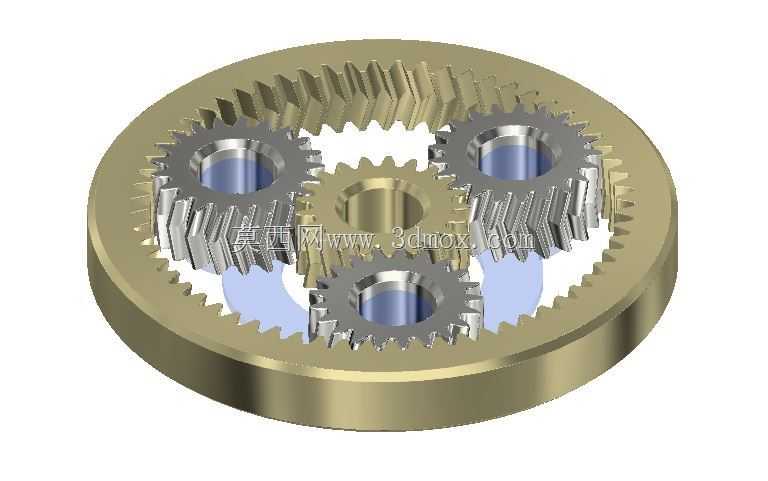

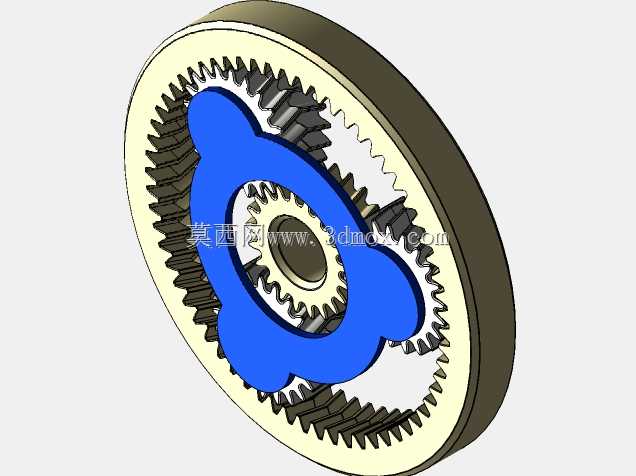

模数2双螺旋行星齿轮传动结构

这套行星齿轮传动结构采用模数2的双螺旋齿形设计，是动力传递路径中实现大减速比、高扭矩密度输出的核心传动部件，广泛适配于中小型伺服传动系统、工业机器人关节驱动、自动化输送线动力单元、轻型工程机械变速机构等对传动平稳性、空间占用率有较高要求的应用场景。在实际设备运行中，该结构依靠内齿圈、太阳轮与多组行星轮的啮合配合，可在紧凑的环形安装空间内实现动力的分流传递，相比传统定轴齿轮结构，同等扭矩输出下体积可缩减40%以上，承载能力提升60%左右，同时双螺旋的齿形设计能够抵消单斜齿传动产生的轴向力，大幅降低轴承端的轴向负载，延长支撑部件的使用寿命，减少传动过程中的振动与噪音，适配需要正反转频繁切换、转速平稳输出的工况。从设计思路来看，整套结构采用等模数等压力角的齿形匹配逻辑，行星轮沿太阳轮周向均匀排布，保证各轮齿啮合过程中载荷均匀分配，齿向修形参数充分考虑了负载下的轮齿微变形补偿，避免齿端应力集中导致的崩齿、异常磨损问题；内齿圈采用一体式环形结构设计，外圈为光滑圆柱定位面，可直接嵌入设备壳体的定位止口内完成径向定位，端面预留的安装孔位可通过紧固件与壳体锁紧固定，太阳轮中心设置标准通孔，可与输入轴通过键连接传递扭矩，行星轮内孔适配标准滚动轴承的安装尺寸，可通过行星架实现动力的汇流输出。在安装边界上，整套结构的最大外径适配常规120mm内径的设备腔体，整体轴向厚度控制在45mm以内，输入端与输出端的同轴度公差控制在0.02mm范围内，安装过程中无需额外调整齿侧间隙，依靠加工精度保证啮合侧隙处于0.1-0.2mm的合理区间，既可以避免卡滞问题，也能减少回程误差，满足精密传动场景的精度要求。实际运行中，该结构可在输入转速3000rpm的工况下长期稳定工作，传动效率可达97%以上，双螺旋齿的啮合重合度高于直齿行星结构，传动过程中无明显的啮合冲击，能够有效降低设备运行的整体噪音水平。
