一体化步进伺服驱动电机结构设计

这款一体化驱动步进伺服电机，是面向工业自动化运动控制场景打造的集成式动力执行部件，可广泛应用于3D打印传动、小型数控机床进给、自动化点胶设备位移、电子元器件分拣机械手、包装生产线物料推送等对位置控制精度、运行平稳性有较高要求的场景，能够替代传统分体式步进电机加独立驱动器的组合方案，大幅简化设备内部的布线设计与安装调试流程，降低设备整体的装配空间占用。

从实际用途来看，该产品将高扭矩步进电机本体与运动控制驱动模块深度整合，无需额外搭配外置驱动器即可直接接收控制信号完成精准的位置、转速输出，适配开环控制场景下的常规传动需求，也可依托内置的负载检测功能实现运行状态的实时感知，避免传统开环步进系统容易出现的丢步、过流发热问题。其搭载的无传感器负载相关电流控制技术，能够根据电机实时带动的负载大小动态调整绕组输出电流，在轻载、空载工况下自动降低运行电流，从硬件层面减少不必要的电能损耗与电机发热，让开环步进系统首次实现类伺服的节能运行效果，同时内置的负载检测机制可以精准识别电机运行过程中的堵转、过载状态，及时输出反馈信号，避免设备传动机构因过载出现损坏。

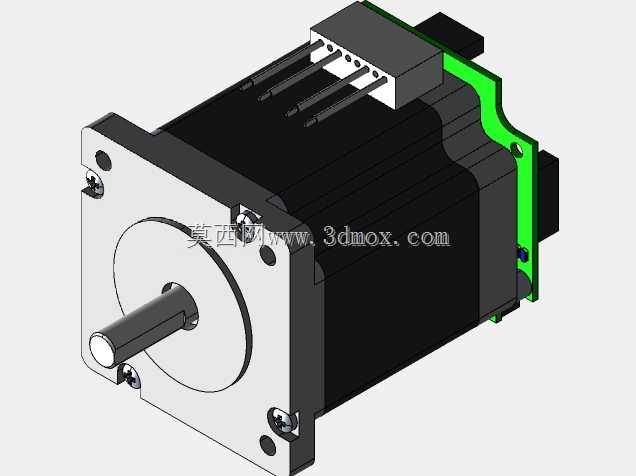

在设计思路上，这款产品采用驱动模块侧置集成的布局方案，将驱动控制电路板布置在电机机身的侧方位置，通过接插式接口直接与电机绕组连通，省去了传统分体方案中电机与驱动器之间的多根动力连接线，既减少了接线错误的概率，也降低了长线传输带来的信号干扰问题。电机前端采用标准方形安装法兰设计，输出轴为单出轴光轴结构，匹配行业通用的60系列步进电机安装尺寸，安装孔位、轴径、法兰定位止口都遵循通用工业标准，用户在进行设备升级替换时无需重新设计安装支架，可直接兼容原有适配60步进电机的安装位。机身侧面预留的多针接插件接口，可直接连接控制信号线缆与供电线缆，接线操作便捷，驱动模块外侧设置的绿色防护结构既可以保护电路板不受外力磕碰，也能起到辅助散热的作用，平衡了集成化设计下的结构强度与散热需求。

从安装边界来看，该电机整体外形保持了常规60步进电机的主体轮廓，仅在侧方突出集成驱动模块的部分，安装时需要在电机侧方预留足够的接线与散热空间，避免驱动模块被其他金属结构件挤压造成短路，前端法兰的安装平面需要与设备安装面保持贴合，输出轴连接负载时需要保证同轴度，避免额外的径向力损伤电机轴承，整体安装流程与常规步进电机保持一致，无需特殊的安装工装即可完成装配。
