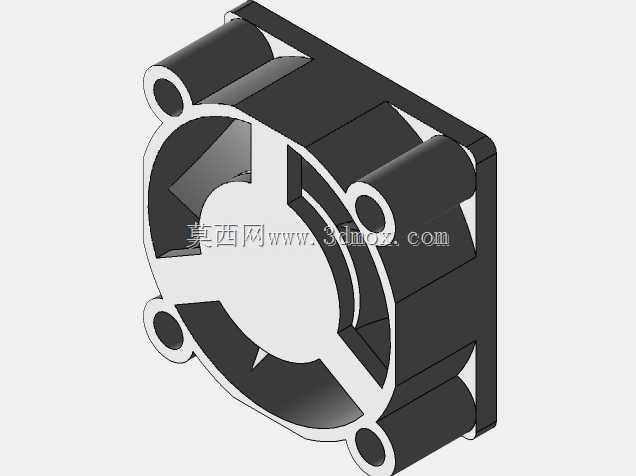

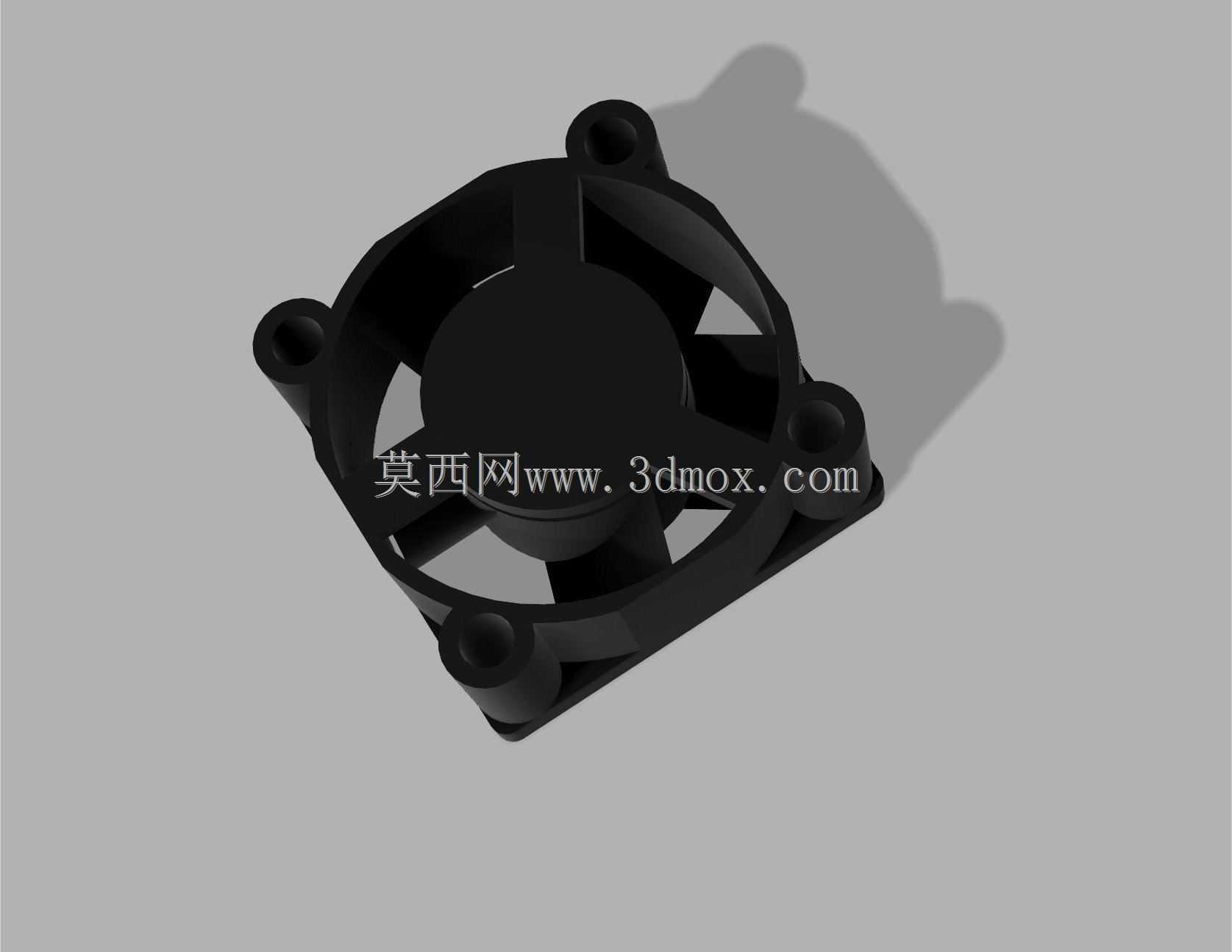

25毫米规格小型直流散热风扇结构设计

这款25毫米规格的小型直流风扇，是面向高密度电子设备散热场景开发的紧凑型送风部件，主要应用在嵌入式工控板、迷你主机CPU模组、小型路由器、车载电子控制单元、便携投影设备这类内部安装空间极度受限的电子硬件中，承担核心发热元件的主动对流散热任务，通过持续定向输送气流带走芯片、功率器件工作时累积的热量，避免元器件因工作温度超出阈值出现性能降频、寿命衰减甚至热击穿损坏的问题。从实际使用场景来看，这类小尺寸直流风扇的适配场景非常明确，就是针对传统大尺寸风扇无法安装的狭小腔体空间，在有限的体积约束下实现稳定的空气循环，很多薄型消费电子、工业微型控制设备的散热方案里，这类小规格风扇是不可替代的核心散热部件。在功能特性上，这款风扇采用直流供电驱动，工作时运行噪音低、启动电压阈值小，可通过配套的调速电路根据发热元件的实时温度调整转速，在散热需求较低时降低转速减少功耗与运行噪音，在高负载发热时提升转速强化散热效果，平衡散热效率、功耗与噪音三者的关系。从设计思路层面，这款风扇采用了经典的轴流送风结构，四角设置带安装孔的固定支耳，安装孔位做了沉台设计，既可以通过螺丝直接锁附在散热鳍片或者设备壳体上，也可以搭配减震胶钉实现软连接，减少风扇运行时的振动传递到设备壳体引发共振噪音；扇叶采用七叶大倾角曲面设计，在有限的扇叶直径下优化了气流切入角度，能够在较低转速下获得更高的送风流量，同时降低扇叶切割空气产生的紊流噪音；外框采用方形切角结构，最大化利用25毫米见方的安装空间，框体边缘做了加强筋结构，保证薄壁框体的结构强度，避免安装锁紧时出现框体变形卡滞扇叶的问题。在尺寸与安装边界上，这款风扇的外廓尺寸为25毫米×25毫米，厚度为10毫米，属于超薄型小规格直流风扇，四角安装孔的中心距按照行业通用小风扇标准设计，能够直接适配市面上同规格的标准安装位，不需要额外修改安装结构；风扇中心的电机仓采用圆润过渡结构，减少对进风气流的阻挡，进风侧与出风侧的框体端面做了平面度控制，保证安装时能够和散热鳍片或者安装面紧密贴合，避免出现气流旁通漏风的问题，保证送风气流能够全部穿过需要散热的区域，最大化散热效率。整体设计完全围绕小空间电子散热的核心需求展开，在极小的体积约束下平衡了结构强度、送风性能、安装便利性与运行可靠性，能够满足各类紧凑型电子设备的长期稳定散热需求。
