SK8直线轨道轴承轴导支撑座结构设计

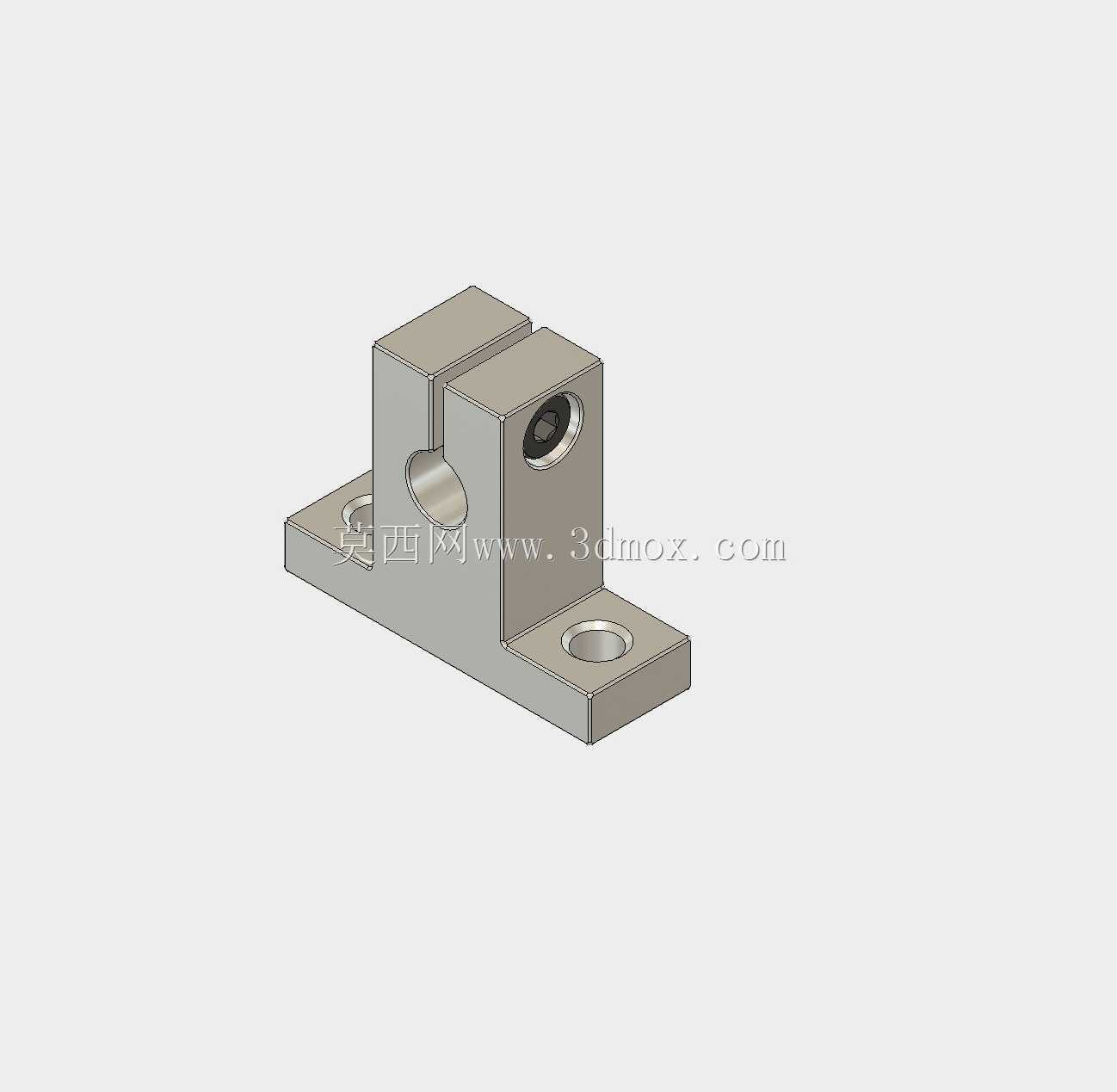

这款SK8规格的直线轨道轴承轴导支撑座，是轻载直线传动系统里的核心配套支撑部件，主要适配直径8mm的线性光轴使用，广泛应用在小型数控雕刻机、桌面级CNC路由设备、3D打印运动模组、小型自动化送料机构、实验室精密位移滑台这类对安装空间有严格限制的轻载直线运动场景中，承担光轴的端部固定、径向载荷承载、运动精度维持的核心作用。从实际使用场景来看，这类支撑座常成对布置在直线光轴的两端，通过底部的安装法兰将光轴牢牢固定在设备机架上，为配套的直线轴承滑块提供稳定的运动基准，避免光轴在滑块往复运动过程中出现挠曲变形、径向窜动的问题，保障整套直线运动机构的运行平顺性与重复定位精度。在功能特性上，这款支撑座采用分体式夹装锁紧结构，主体的立板部分开设同轴的光轴穿装孔，孔侧预留锁紧缝隙，搭配侧面的锁紧螺钉结构，在光轴穿入调整好轴向位置后，拧紧锁紧螺钉即可通过缝隙的形变抱紧光轴，相比传统的顶丝固定方式，抱紧接触面积更大，锁紧力更均匀，不会在光轴表面形成顶丝压痕，也能避免设备长期运行后光轴出现松动移位的问题；底部的安装法兰设置两个沉头安装孔，可通过内六角螺栓直接固定在设备的安装基板上，沉孔设计可让螺栓头完全埋入法兰内部，不会突出平面干涉其他部件的安装布局。设计思路上，这款支撑座整体采用直角L型布局，立板与底板为一体化加工结构，保障整体的结构刚性，避免受力后立板出现歪斜导致光轴同轴度偏差；穿轴孔的中心到底板安装面的高度经过精准核算，可与同规格的SK系列支撑座、配套直线轴承滑块的安装高度完全匹配，保障多根平行光轴安装后的等高一致性，降低整套运动机构的装配调试难度；所有棱边都做了小倒角处理，既避免装配过程中划伤操作人员，也能去除加工毛刺提升部件的外观质感。在外形尺寸与安装边界上，这款支撑座整体结构紧凑，底板的长宽尺寸适配小型设备的狭窄安装空间，两个安装孔的孔距符合行业通用的SK8支撑座安装规范，可直接替换市面上同规格的标准支撑座，不需要额外修改设备的安装孔位；穿轴孔的内径公差严格按照线性光轴的配合要求设计，既可以保证光轴顺利穿入，又能在锁紧后提供足够的抱紧力，立板的厚度经过刚性校核，在承受常规轻载径向载荷时不会出现形变，完全满足桌面级小型加工设备、精密检测位移平台的使用需求。
