15mm规格线性滑动导轨结构设计

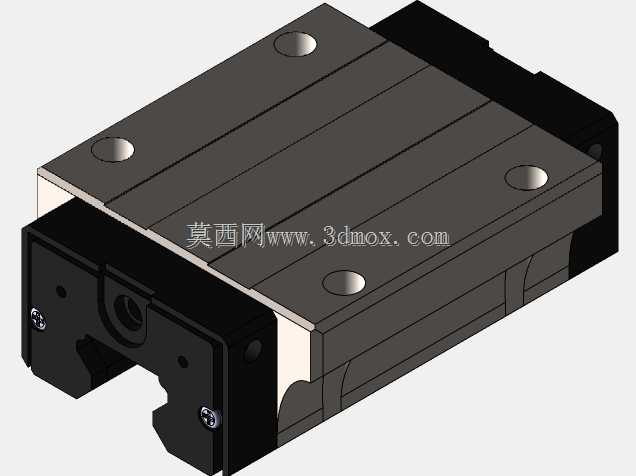

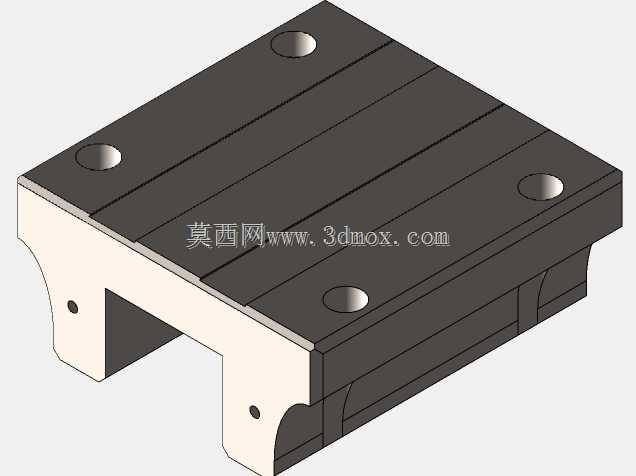

这款15mm规格的直线滑动导轨，是工业传动领域应用极为广泛的线性导向部件，在各类需要精准直线往复运动的设备场景中都承担着核心导向承载作用。从应用场景来看，这类导轨常见于自动化生产线的物料移送工位、精密检测设备的滑台驱动单元、小型数控加工设备的进给轴导向结构，也会集成在电子组装设备、包装机械的直线动作模块中，适配轻载到中载的高频往复运动需求，能够在长时间连续运行的工况下保持稳定的导向精度。从实际用途来说，它的核心作用是为运动部件提供高精度的直线运动轨迹约束，同时承受运动过程中来自不同方向的载荷，抵消运动过程中的偏摆、倾覆力矩，保证搭载的滑台、工装或者执行元件能够沿着预设的直线方向平稳运行，避免运动过程中出现卡滞、偏移或者精度损失的问题。在功能特性上，这款导轨采用滑块与导轨本体配合的结构，导轨本体为经过精密加工的长条形金属构件，表面加工有匹配滑块滚动体的滚道，滑块内部集成循环滚动结构，将传统的滑动摩擦转化为滚动摩擦，大幅降低运动过程中的阻力，即使是低速运行也不会出现爬行现象，同时具备不错的负载能力，能够同时承受径向、反径向以及横向的载荷，适配多方向受力的安装场景。从设计思路来看，这款15mm规格的导轨属于小尺寸线性导向部件，设计时优先兼顾了安装空间的紧凑性与运动精度的稳定性，导轨截面尺寸控制在适配小型设备安装空间的范围，安装孔位采用等间距排布的设计，方便用户根据实际需要裁切导轨长度后灵活固定；滑块部分采用方形主体结构，安装面平整，预留了标准的螺纹安装孔，能够直接与各类负载平台、执行元件连接固定，不需要额外设计转接结构。在外形尺寸与安装边界上，导轨的宽度尺寸为15mm，属于小规格线性导轨，适配安装空间局促的小型设备场景，导轨长度可根据实际使用需求灵活选配，滑块的外形轮廓与导轨宽度匹配，安装时需要保证导轨安装基面的平面度与平行度，预留出滑块运行的全程行程空间，避免周边结构与运动中的滑块发生干涉，同时安装时要注意保证两根平行导轨的等高与平行度，避免运行过程中出现额外的阻力负载，影响导轨的使用寿命与运行精度。这类导轨在设计时还考虑了日常维护的便利性，滑块端部预留了润滑注油接口，能够在不拆解结构的情况下定期补充润滑脂，维持滚动接触面的润滑状态，延长部件的整体使用寿命。
