带触控显示屏的3D打印机交互控制模组

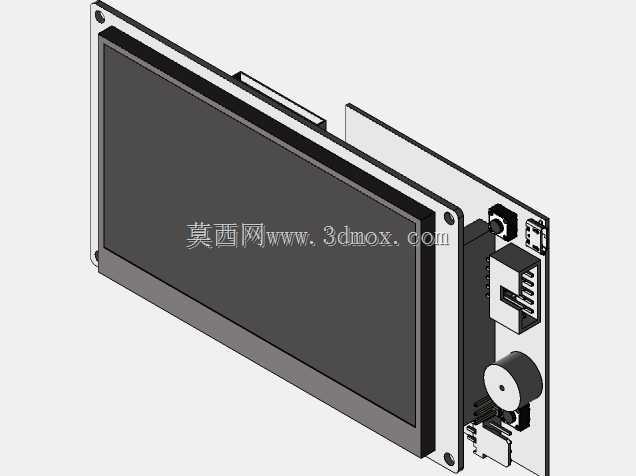

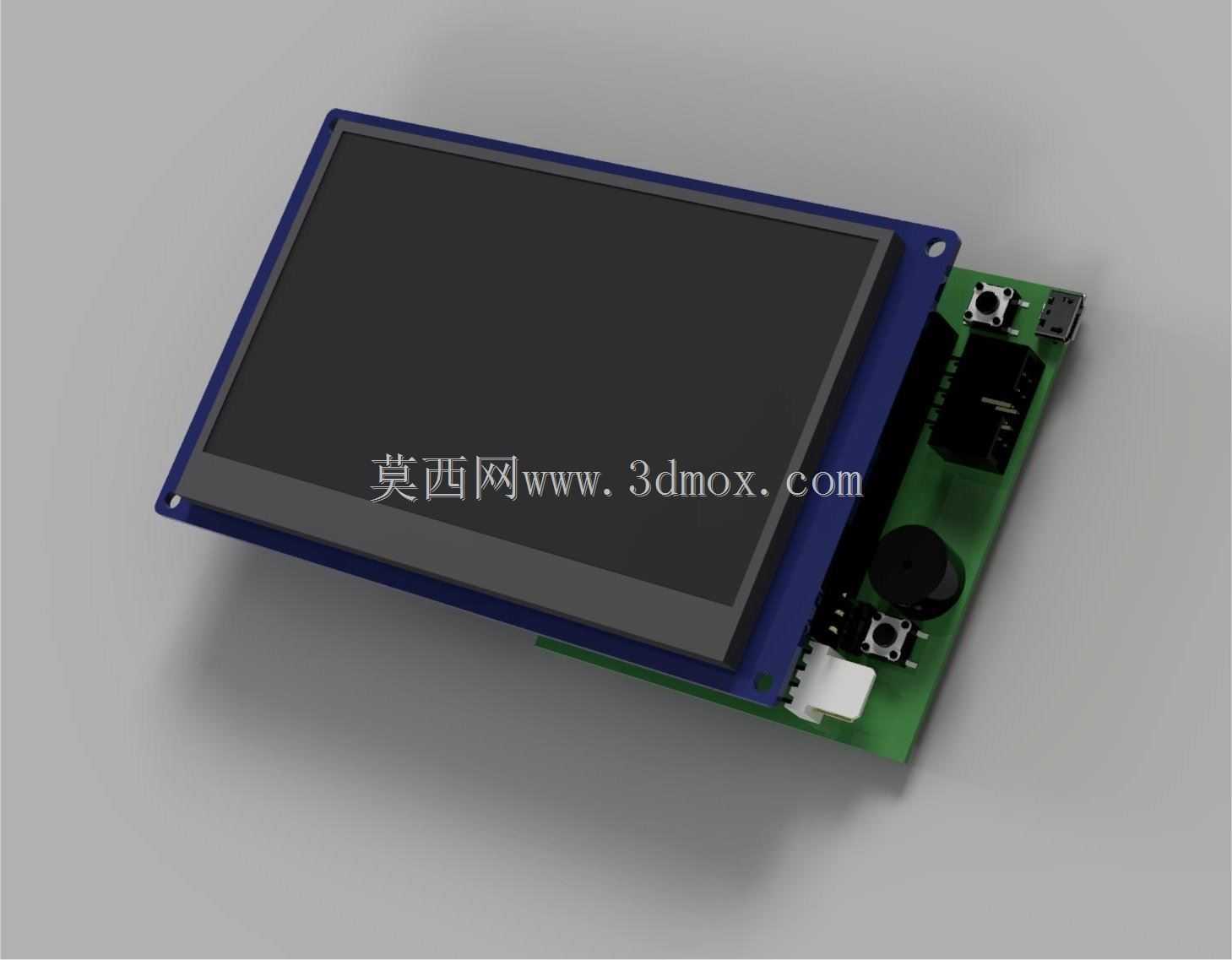

这款带触控显示屏的交互控制模组，是桌面级FDM 3D打印机的核心人机交互部件，主要应用在各类开源及商用桌面3D打印设备上，替代传统的按键加小尺寸液晶屏的操作方案，让用户可以直接通过触控操作完成打印任务的全流程管控，无需外接电脑即可实现脱机打印的参数调整、状态监控、文件选择等核心操作，大幅降低3D打印机的操作门槛，也让设备的整体交互逻辑更贴近日常消费电子的使用习惯。从实际使用场景来看，该模组安装在3D打印机的机身前部或者侧部操作区域，用户无需俯身查看设备状态，站在设备前方即可通过屏幕直观看到打印进度、喷头温度、热床温度、打印剩余时长、耗材剩余量预估等核心参数，遇到打印异常时也可以直接通过触控操作实现暂停、续打、调平、进退料等操作，不需要连接上位机软件就能完成绝大多数日常操作，尤其适合教育场景、个人DIY场景以及小型工坊的批量设备运维场景，减少对电脑端的依赖。在功能特性上，该模组集成了4.3英寸彩色触控显示屏与配套的驱动控制电路板，板载了蜂鸣器、功能按键、存储接口、通讯接口等元件，既可以通过触控完成操作，也保留了实体按键作为备用操作方式，避免触控失灵时设备无法操作的问题；板载的蜂鸣器可以在打印完成、设备报错、参数异常时发出提示音，提醒用户及时处理；通讯接口支持与3D打印机的主控板进行实时数据交互，同步获取设备的运行状态数据，也可以将用户的触控操作指令实时传输给主控板，实现操作指令的低延迟响应。从设计思路来看，该模组采用屏板叠加的紧凑布局，显示屏通过固定支架直接安装在控制电路板上方，最大化缩小模组的整体占用空间，屏幕四周的蓝色固定支架预留了标准安装孔位，可以直接通过螺丝固定在3D打印机的外壳面板上，不需要额外设计复杂的安装结构；电路板上的接口全部朝向模组的侧下方，方便接线操作的同时，也避免线材外露影响设备外观，板上元件的布局充分考虑了散热需求，发热较大的元件布置在电路板边缘位置，避免长时间运行时热量堆积影响屏幕的显示稳定性。在安装边界上，该模组的整体厚度控制在较低范围内，屏幕的显示区域完全覆盖正面操作区，安装孔位的间距符合主流桌面3D打印机的面板开孔标准，用户只需要在设备面板上开出对应尺寸的矩形开孔，即可将模组嵌入安装，模组背面的电路板不会与设备内部的其他结构件产生干涉，接线预留的空间也足够容纳通讯线、电源线的走线弧度，不会出现线材弯折过度导致接触不良的问题。整体设计兼顾了操作便利性、安装便捷性与运行稳定性，能够适配绝大多数采用开源固件的桌面3D打印机升级或者原厂配套使用。
