小型快接式储水供水箱体结构设计

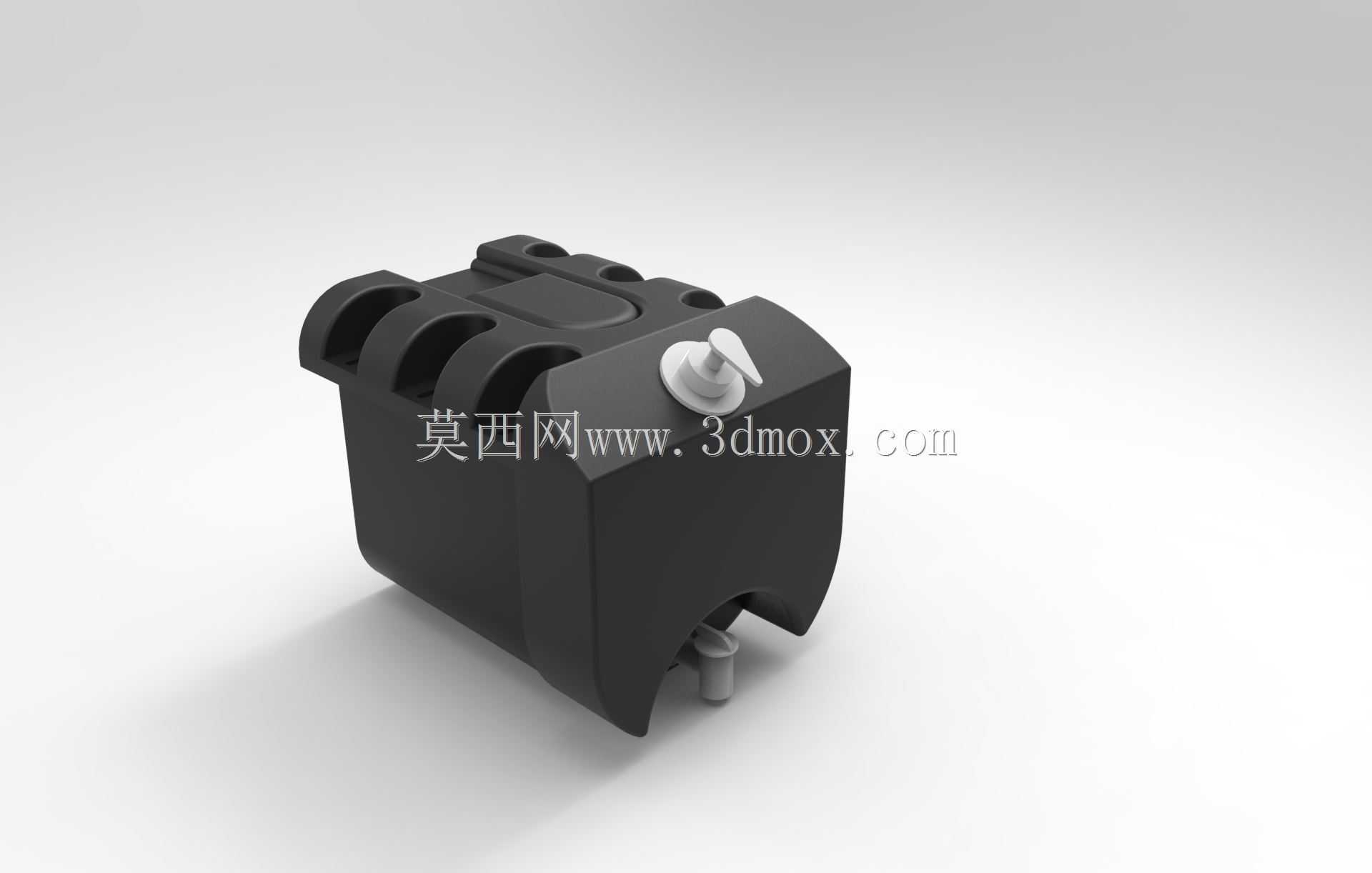

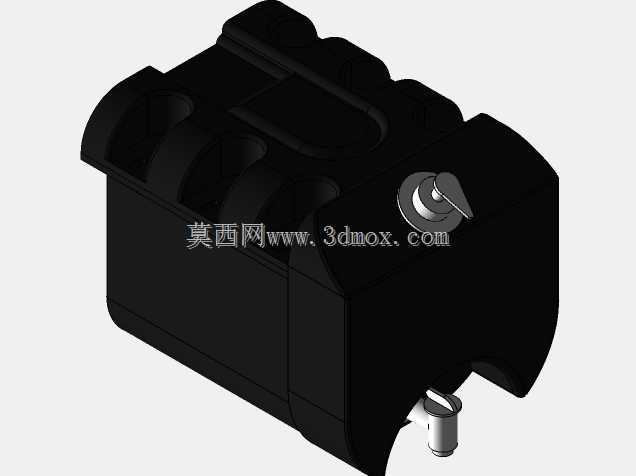

这款小型储水供水箱体，主要面向小型桌面级流体设备、便携加湿装置、小型实验循环水系统以及紧凑型家用净水配套场景设计，作为系统中的核心储水载具承担介质暂存、稳压供水、液位承载的核心作用，能够适配小流量连续供水的工况需求，在有限的安装空间内完成储水功能的同时，兼顾拆装维护的便捷性。从功能特性来看，箱体采用一体化注塑成型的主体结构，整体做了圆角过渡处理，避免直角结构带来的应力集中问题，同时减少内部流体残留的死角，提升箱体内部的清洁便利性。箱体顶部设置了带旋钮的密封注水口，旋钮采用旋拧式快锁结构，无需额外工具即可完成开启与密封操作，密封面搭配软胶垫圈能够实现常压下的可靠密封，避免设备移动或者倾斜过程中出现溢水问题；箱体底部设置了快插式出水接头，接头采用标准小通径快插接口规格，能够直接匹配常用的4mm或者6mm外径输水软管，安装时直接插入即可完成管路连接，拆卸时按压接头锁环即可拔出管路，大幅降低现场装配与后期维护的操作难度。箱体侧面设计了多道平行的加强筋结构，既能够提升薄壁壳体的结构刚性，避免储水后因为内部水压或者外部挤压出现壳体变形，同时加强筋形成的凹凸结构也可以作为安装定位的卡位结构，能够直接卡入配套设备的安装卡槽内，无需额外螺丝固定即可完成箱体的快速装配，适配快拆式的设备设计需求。从安装边界来看，整体外形采用近似立方体的切角设计，底部做了弧形切边处理，既能够避让设备内部的其他凸起部件，也能够在安装时起到导向作用，让箱体可以顺畅滑入安装位；整体尺寸控制在紧凑型区间，能够适配多数小型桌面设备的内部安装空间，箱体侧壁的安装卡位间距做了通用化设计，能够适配多款同规格小型流体设备的安装机架，具备较好的通用性。设计过程中重点考量了民用小型设备的使用需求，壳体采用耐水腐蚀的工程塑料材质，长期接触水体不会出现锈蚀或者析出杂质的问题，整体重量较轻，用户日常拆卸加水、清洁的操作负担较小；箱体内部做了光滑的内壁处理，减少水垢附着的概率，日常清洁时仅需简单冲洗即可完成维护，旋钮式注水口的尺寸经过优化，既能够保证加水时的水流顺畅，也能够避免开口过大带来的密封难度提升问题，平衡了使用便利性与密封可靠性。
