振动导向式机械铅笔结构设计方案

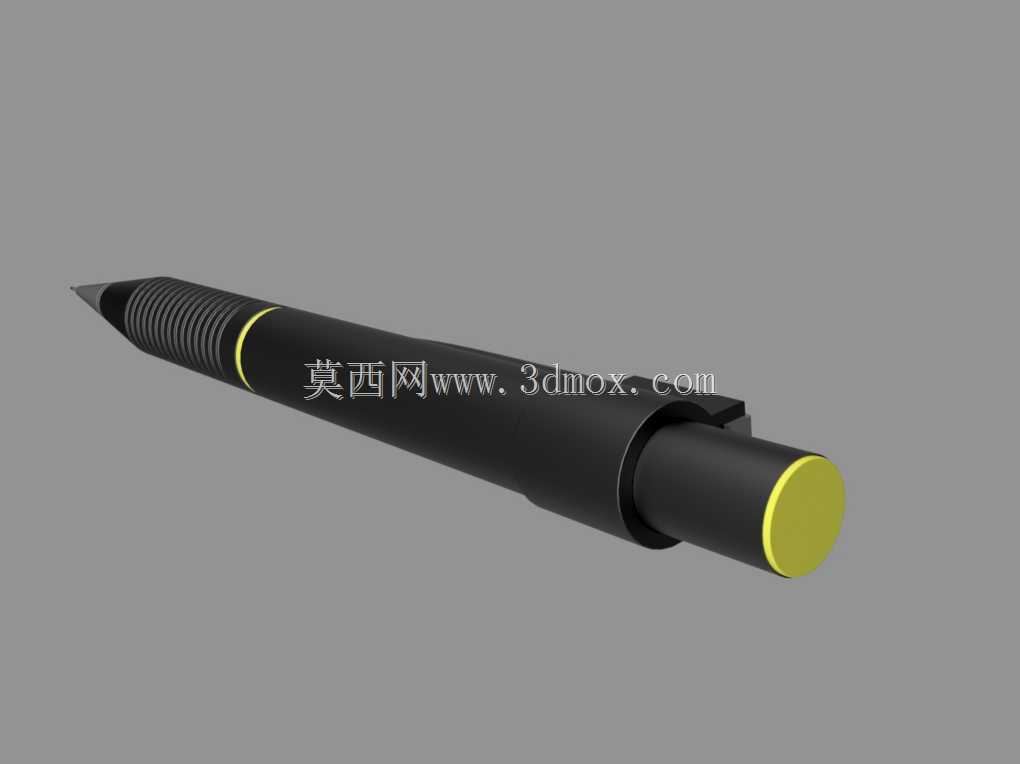

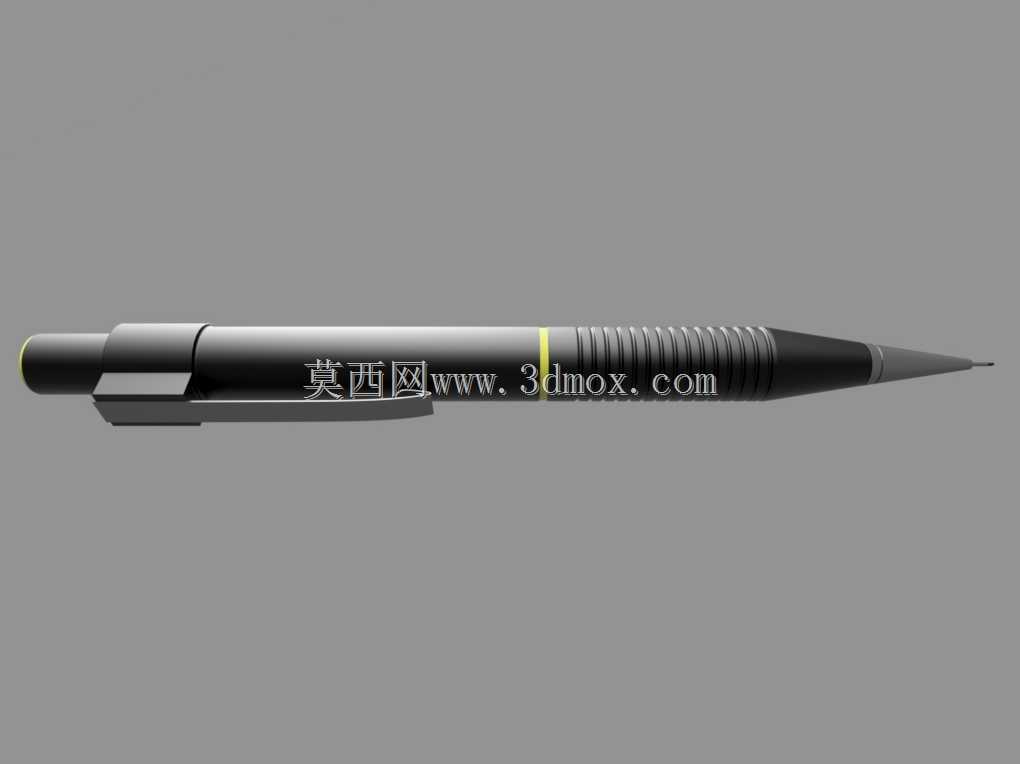

这款振动导向式机械铅笔，是将工业振动筛分设备的导向传动逻辑移植到日常文具领域的创意结构设计，打破了传统自动铅笔依靠按动、旋转出芯的固有操作逻辑，在文具创新设计、小型机械传动原理教学演示场景中具备独特的应用价值。从实际用途来看，它既可以作为具备实用书写功能的日常文具，依靠特殊的振动触发结构实现铅芯的自动进给与导向定位，避免传统自动铅笔容易卡芯、断芯的常见问题；也可以作为机械原理教学的具象演示模型，直观展示偏心振动、导向限位、弹性复位等基础机械结构的协同运作逻辑，帮助初学者快速理解小型传动系统的设计思路。从功能特性层面来看，该结构核心采用了对称式球形配重摆杆作为振动触发部件，摆杆两端的金属配重球在受到横向摇动外力时，会带动中部的传动螺杆产生周向小幅转动与轴向微幅振动，配合下方的导向限位套与弹性夹紧结构，将摆杆的往复摆动转化为铅芯的定量进给动作，无需额外的按动操作，仅靠日常握持书写时的自然晃动手势即可完成出芯动作，操作逻辑新颖且具备流畅的使用手感。在设计思路上，这款结构充分借鉴了振动筛设备中导向器的定位限位原理，将工业设备中用于物料筛分导向的槽型限位结构，等比例缩小适配到铅笔的笔身内部空间，铅芯进给通道全程设置同轴导向筋位，避免铅芯在进给过程中出现偏斜、卡滞，同时在传动部位预留了合理的运动间隙，既保证摆杆振动时的传动灵敏度，也避免间隙过大导致的结构松动、铅芯晃动问题。从外形尺寸与安装边界来看，整体结构的握持段直径与常规木质铅笔保持一致，符合日常书写的握持人体工学，笔身内部的传动组件全部集成在直径8mm的内孔空间内，摆杆的摆动行程被限制在笔夹位置的防护范围内，不会出现运动部件外露剐蹭的问题，铅芯适配常规0.5mm/0.7mm通用自动铅芯规格，底部的笔尖导向套采用锥形收口设计，既可以对伸出的铅芯形成径向支撑，降低书写时的断芯概率，也能控制铅芯的伸出长度在合理书写范围内，避免铅芯过长导致的折断问题。整个结构没有采用复杂的异形零件，大部分组件都可以采用常规的五金冲压、塑料注塑工艺加工成型，具备量产落地的可行性，同时振动触发的操作方式也为文具产品的交互设计提供了新的思路。
