螺旋轨道齿轮传动弹珠玩具结构设计

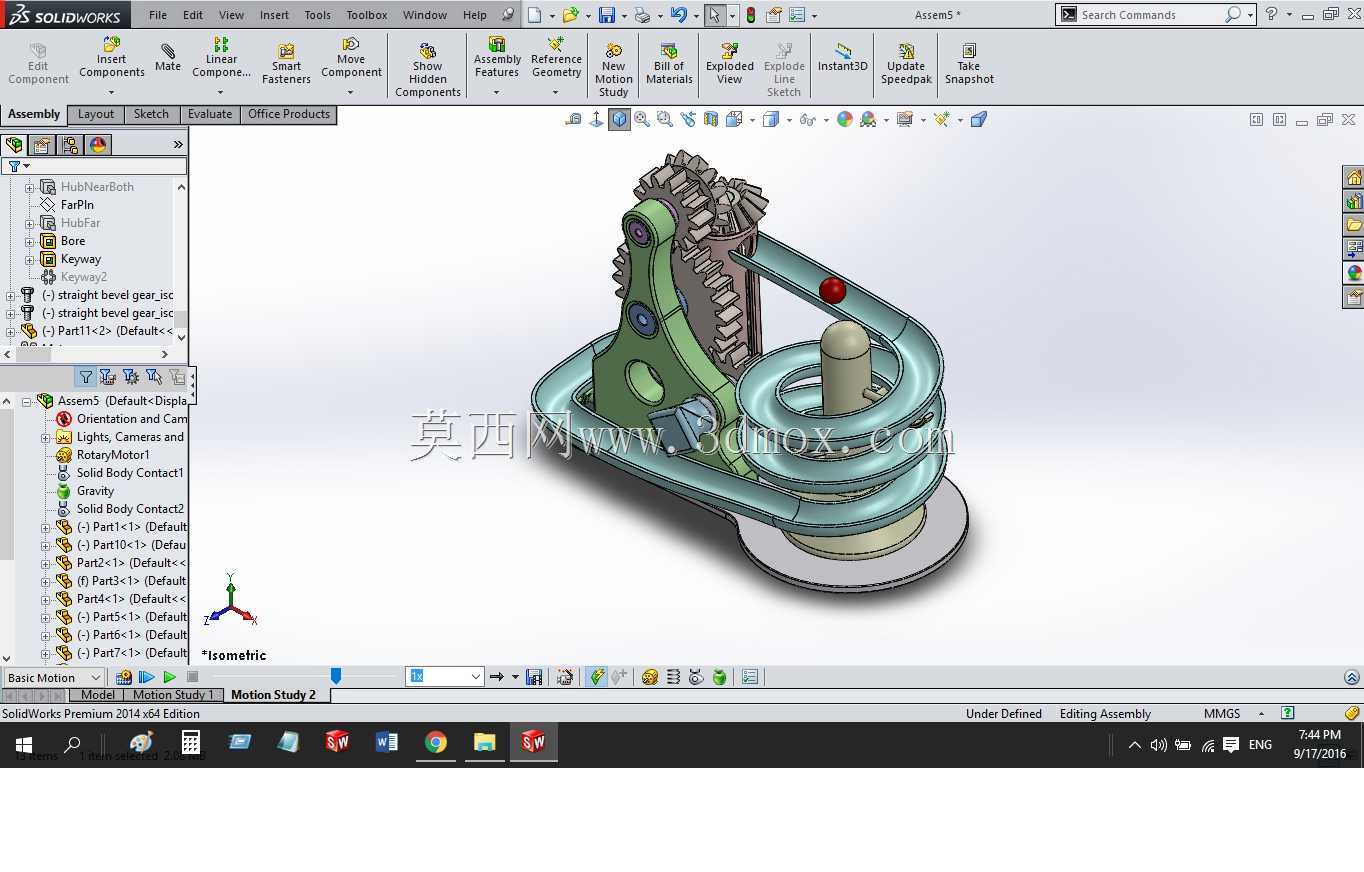

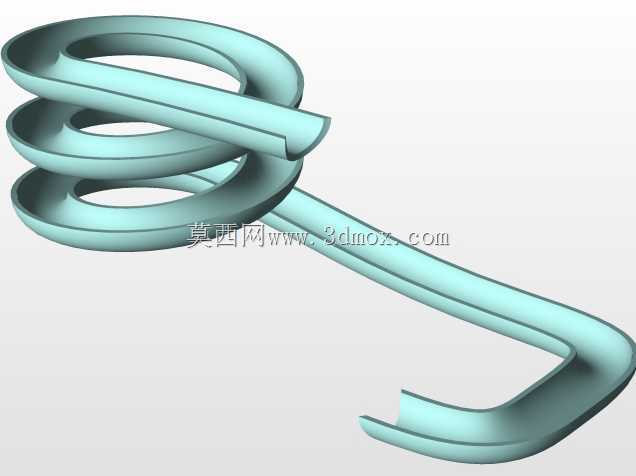

这款弹珠类玩具主要面向桌面益智场景与机械原理科普场景，既可以作为日常休闲的桌面把玩物件，也能作为机械传动入门的具象演示载体，帮助使用者直观理解齿轮啮合传动、重力导向运动的基础机械逻辑，适合放置在书桌、展柜等平面区域，无需额外复杂安装固定。产品核心功能是通过齿轮组的手动驱动，带动弹珠沿螺旋轨道完成循环升降与滑行，整套结构整合了直齿锥齿轮传动组、螺旋滑行轨道、弹珠抬升机构与底座支撑结构，手动转动输入齿轮时，啮合的齿轮组会同步带动抬升结构将落入底部的弹珠抬升至轨道最高处，随后弹珠依靠自身重力沿双层螺旋轨道顺滑下滑，最终回到抬升结构的入料位置，形成完整的循环运动路径，全程无需额外动力输入，仅靠手动驱动即可实现连续的弹珠运行效果。设计过程中优先考虑了运动路径的流畅性，螺旋轨道的曲率经过反复调整，既保证弹珠滑行时不会出现卡滞、脱轨的问题，也控制了滑行速度避免弹珠因速度过快冲出轨道；齿轮组的啮合间隙按照小模数传动的标准间隙设置，手动转动时手感顺滑无卡顿，同时齿轮与抬升结构的联动位置做了定位限位，保证抬升动作与弹珠位置精准匹配，不会出现空转、漏接弹珠的情况。整体结构采用扁平化底座设计，底部支撑盘直径控制在150毫米以内，整体高度不超过180毫米，占用桌面面积极小，底座做了加厚处理保证整体重心稳定，手动驱动齿轮时整个结构不会出现晃动侧翻；所有外露的结构边缘都做了圆角过渡处理，没有尖锐棱角，把玩时不会划伤手部，轨道的槽宽与选用的标准弹珠直径匹配，间隙控制在1毫米左右，既给弹珠留出足够的滑行空间，也不会因间隙过大导致弹珠在滑行中偏移卡滞。整套结构的零件拆分充分考虑了装配便利性，各个齿轮、轨道段、支撑件都设计了对应的定位卡扣与安装轴位，装配时无需额外粘接即可完成定位，后续如果需要更换零件或者调整传动比也可以快速拆解，同时外露的齿轮结构也能让使用者清晰看到整个传动过程，在把玩的同时直观了解机械传动的运作逻辑，兼顾了趣味性与科普性。
