三款不同规格帆船用绞盘三维设计作品

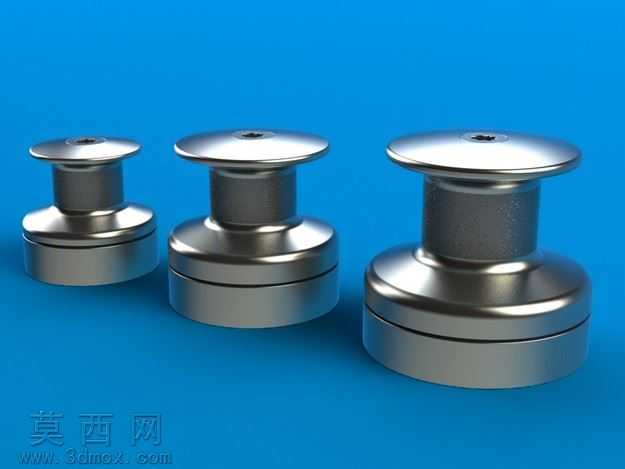

本次设计的三款帆船绞车，是面向小型帆船绳缆收放作业需求开发的船用配套部件，建模阶段采用SolidWorks完成全参数化结构搭建，首先从绞车的核心功能逻辑出发，确定了三款产品统一的基础结构逻辑：整体采用上下法兰式盘体搭配中间收卷筒的经典布局，底部设置安装基座用于与帆船甲板做固定连接，顶部盘体做圆弧收边处理，避免绳缆收放过程中出现剐蹭磨损，中间收卷筒表面做细微的滚花纹理设计，增大与绳缆接触时的摩擦力，防止绳缆受力时出现打滑空转的问题。三款模型分别对应不同的绳缆承重需求，在整体尺寸、盘体直径、收卷筒高度上做梯度化调整，最小规格适配小型帆船的辅帆绳缆收放，中等规格适配主帆的常规调节作业，最大规格可满足大尺寸帆船主帆的大拉力收放需求，三款产品的安装基座预留的固定孔位尺寸保持统一标准，可适配同规格的甲板安装位，方便船方根据实际使用需求灵活替换。材质设计阶段，针对船用设备高盐雾、高湿度的使用场景，整体赋予316不锈钢金属材质，在渲染环节调整金属材质的粗糙度参数，基座与收卷筒部分做哑光磨砂金属质感处理，还原不锈钢件经喷砂处理后的真实触感，上下盘体的边缘做轻微的倒角抛光处理，呈现出金属件边缘的高光反射效果，整体渲染采用纯色蓝色背景，搭配柔和的侧上方打光，清晰呈现三款绞车的尺寸差异与结构细节，同时在金属表面添加细微的使用痕迹质感，避免模型呈现过于塑料化的失真效果。结构设计上，三款绞车均采用模块化拆分思路，底部基座、中间收卷筒、顶部压盘为独立可拆分的零部件，方便后续做内部传动结构的拓展设计，也可直接用于3D打印验证装配精度，模型的所有倒角、圆角参数均参照实际船用五金件的加工工艺设置，不存在无法落地生产的尖锐直角或者不合理壁厚，整体壁厚均匀，既保证了结构强度，也避免了不必要的材料浪费。设计过程中充分考虑帆船绞车的实际使用场景，所有与绳缆接触的部位均做圆弧过渡处理，没有突出的棱角结构，防止使用过程中割伤绳缆或者操作人员，顶部盘体中心预留的内六角孔位，可配合专用工具实现绞车的快速拆装维护，底部基座的边缘做下沉式设计，安装后可与甲板表面紧密贴合，减少航行过程中海水在基座位置的积存，降低部件被腐蚀的概率。
