18寸带链轮制动盘自行车后轮三维结构

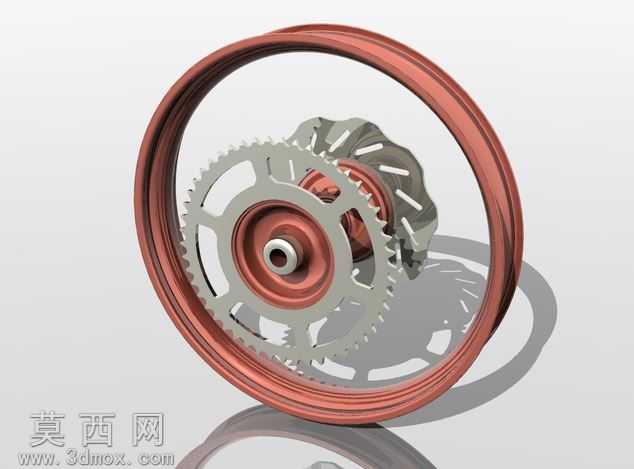

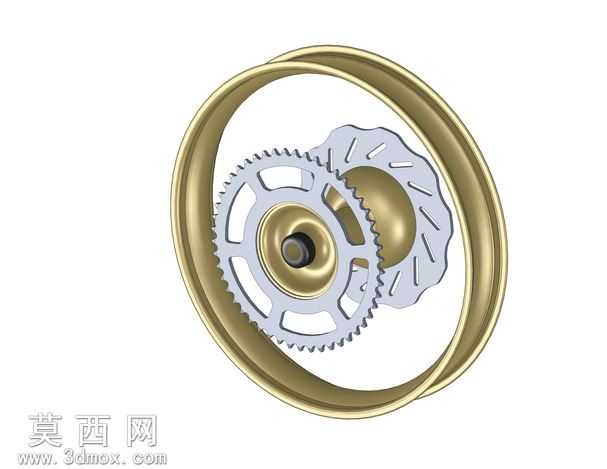

本作品为18英寸自行车后轮总成的简化三维建模成果，建模过程围绕后轮核心功能模块展开，优先还原轮辋、传动链轮、制动盘三大核心部件的装配关系与结构特征，省略了辐条、轮胎外胎、紧固件等非核心细节，在保证结构辨识度的前提下大幅降低模型面数，适配快速装配、运动仿真等轻量化使用场景。建模阶段以回转体特征为基础搭建整体框架：轮辋部分采用双圈薄壁回转结构，通过扫掠命令生成符合18寸轮径规格的环形基体，边缘预留轮胎安装的限位台阶，曲面做连续圆角过渡避免应力集中的结构表达；传动链轮采用多实体建模方式，先绘制齿形轮廓草图通过拉伸生成齿圈基体，再通过圆周阵列完成标准齿形排布，中心位置设计阶梯式轴孔结构，匹配花鼓的安装定位需求，链轮盘面开设多组异形减重孔，既还原真实链轮的轻量化设计特征，也通过镂空结构强化金属部件的视觉层次；制动盘为环形碟片结构，盘面设计多组径向散热槽与通风切口，通过拉伸切除命令生成散热结构，边缘做倒角处理还原真实制动盘的工艺特征，中心定位凸台与链轮轴孔保持同轴度约束，保证装配逻辑的准确性。材质与渲染阶段针对不同部件匹配对应材质属性：轮辋赋予香槟金色金属材质，调整金属度与粗糙度参数模拟阳极氧化铝合金的温润金属光泽，边缘做细微的磨损质感处理提升真实感；链轮与制动盘赋予银灰色磨砂金属材质，降低反射强度模拟钢制部件经表面处理后的哑光质感，齿形边缘与制动摩擦区域做轻微的粗糙度差异处理，还原部件使用过程中的磨损痕迹；中心花鼓部分采用亮面金属与深色橡胶材质组合，轴端的深色部件模拟密封橡胶圈的质感，通过材质差异区分不同功能区域。装配阶段严格遵循自行车后轮的实际装配逻辑，以花鼓轴线为全局装配基准，链轮、制动盘、轮辋均通过同轴心、端面重合的配合关系完成定位，保证各部件的相对位置符合真实机械结构的运动要求，整体模型无冗余特征、无配合错误，可直接用于自行车传动系统演示、制动结构原理讲解、整车装配匹配等场景，简化后的结构也便于初学者理解自行车后轮的核心组成与动力传递路径。
