下肢助力负重外骨骼机械结构设计

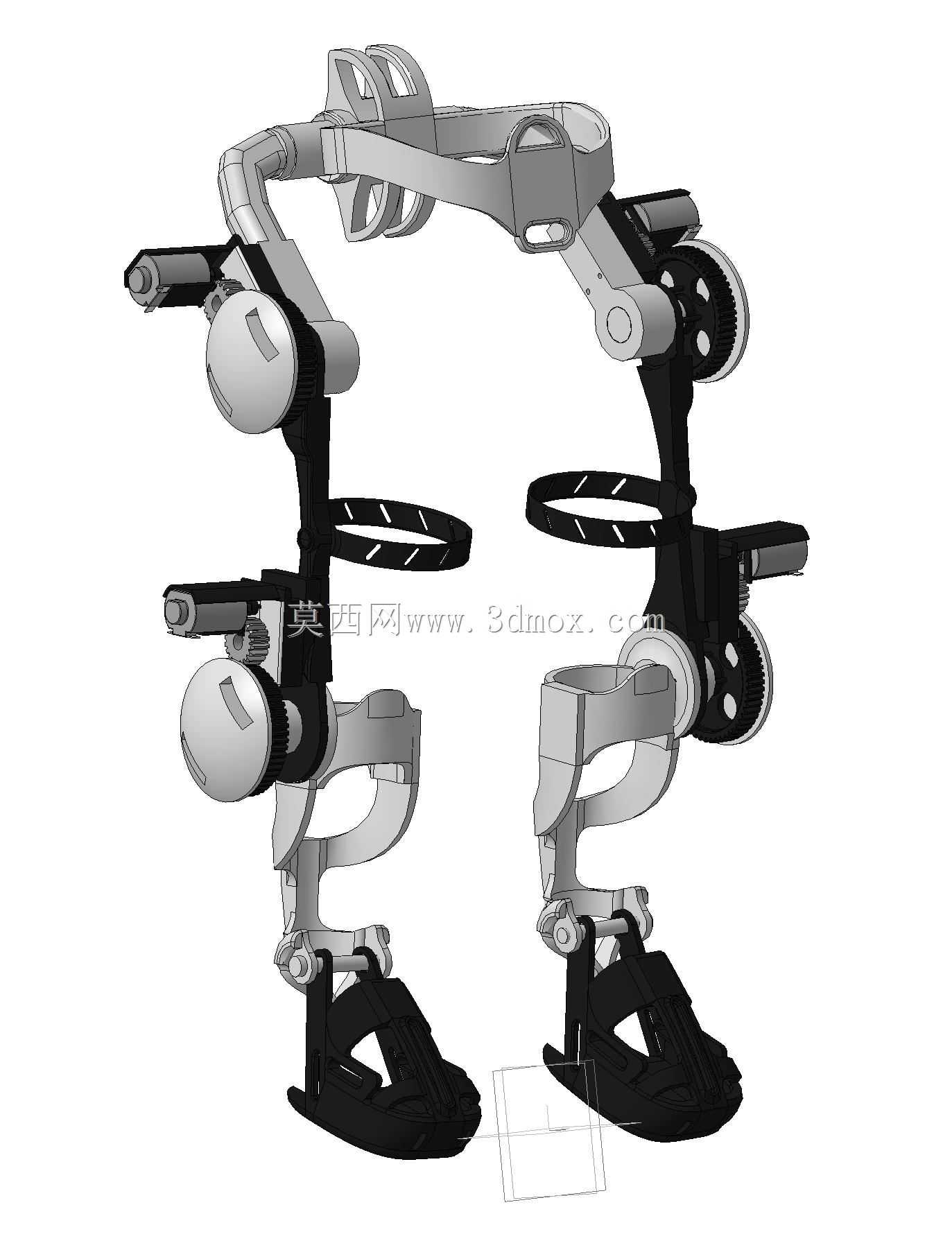

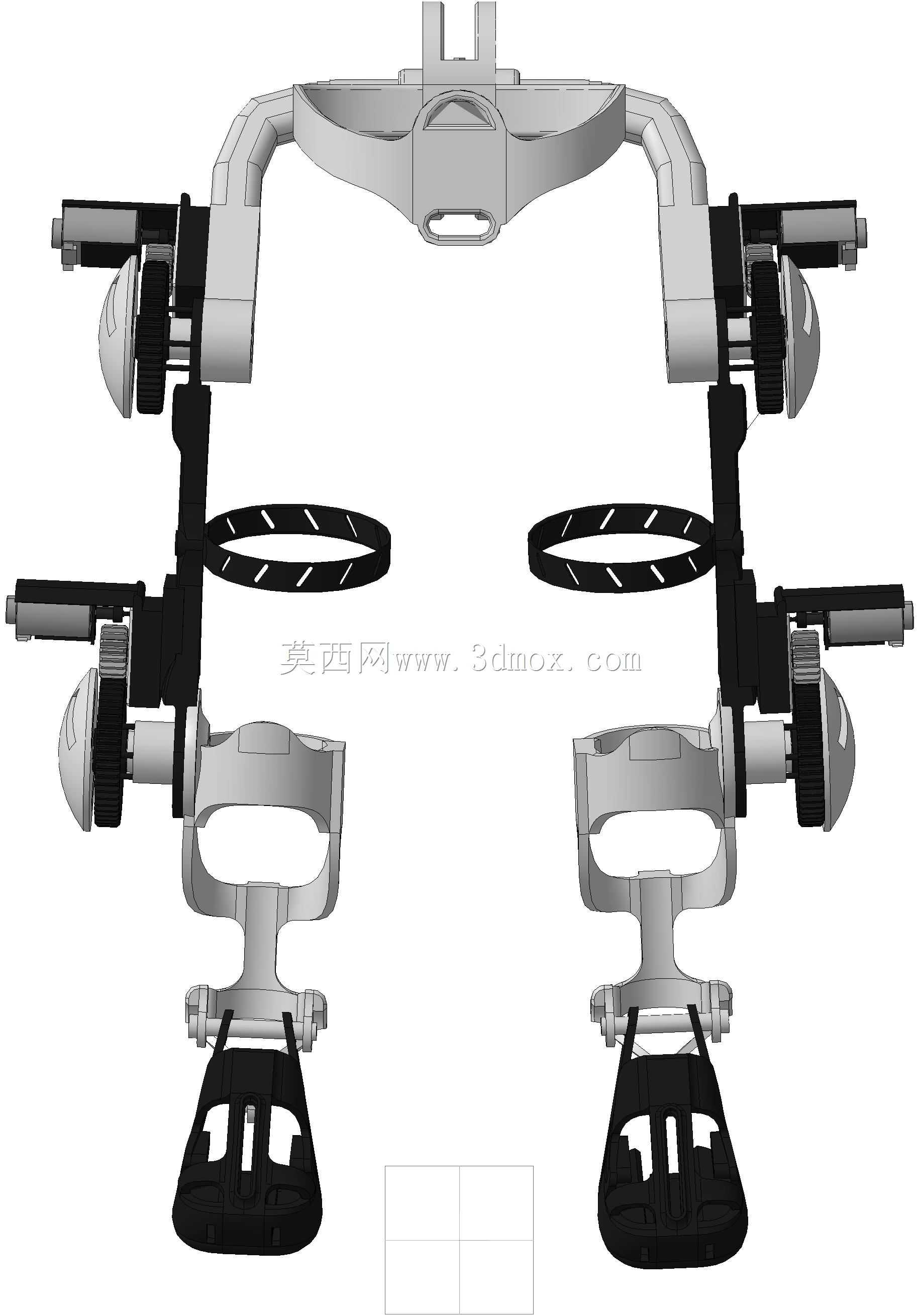

这款下肢外骨骼结构主要面向负重行军、物流搬运、灾后救援等需要长时间承载重物的作业场景，能够将人体背负的载荷通过机械结构传导至地面，大幅降低穿戴者的腿部肌肉负荷与腰椎承压，减少长时间负重带来的运动损伤，提升持续作业时长与负重能力。从实际用途来看，该结构可适配不同身高体型的成年使用者，在行走、蹲起、上下坡等常规动作中提供随动助力，不会过度限制人体的自然活动幅度，既可以用于军事领域的单兵负重携行，也能应用在工业场景中的重物转运、重型装备维保辅助，还可作为康复医疗领域下肢肌力不足人群的行走辅助载体。在功能特性上，该结构采用双侧对称布局，髋、膝、踝三个主要运动关节都设置了对应自由度的转动副，匹配人体下肢的生理运动轨迹，关节处集成的传动结构能够在行走支撑相提供辅助抬升力，在摆动相随动无额外阻力，腿部的绑缚结构采用环抱式设计，能够均匀分散绑缚压力，避免局部压迫造成的血液循环不畅，足部的承托结构贴合普通鞋履轮廓，穿戴时无需更换专用鞋具，适配日常作业的着装需求。设计思路上整体遵循人机工程学原则，首先通过人体下肢运动数据标定各关节的转动角度范围，在机械结构上设置硬限位避免关节过伸过屈造成穿戴者受伤，整体框架采用轻量化的高强度材质构型，在保证结构刚度满足负重要求的前提下尽可能降低自身重量，减少穿戴者的额外负重，各连杆长度预留调节余量，可根据穿戴者的腿长、髋宽快速调整适配尺寸，无需额外定制配件。从安装边界与尺寸适配来看，该结构髋部宽度调节范围覆盖成年人群常见髋宽尺寸，大腿、小腿连杆的长度调节区间适配160cm至185cm身高的使用者，整体结构外轮廓不超出人体自然站立时的侧向宽度，在狭窄通道、复杂地形通行时不会出现结构剐蹭，关节处的转动部件都做了圆角防护处理，避免运动过程中夹伤衣物或皮肤，足部承托板的尺寸适配常规工作鞋的尺码范围，绑缚点的位置避开了人体肌肉发力的核心区域，长时间穿戴也不会造成明显的异物感，整体结构的受力路径从肩部承载架沿背部支撑结构传导至髋部框架，再通过大腿、小腿连杆最终传递到足部承托结构落地，全程不经过人体腰椎与膝关节承压，真正实现负重载荷的旁路传导，有效保护穿戴者的运动关节。
