脚踏式人力驱动曲柄滑块钢锯装置

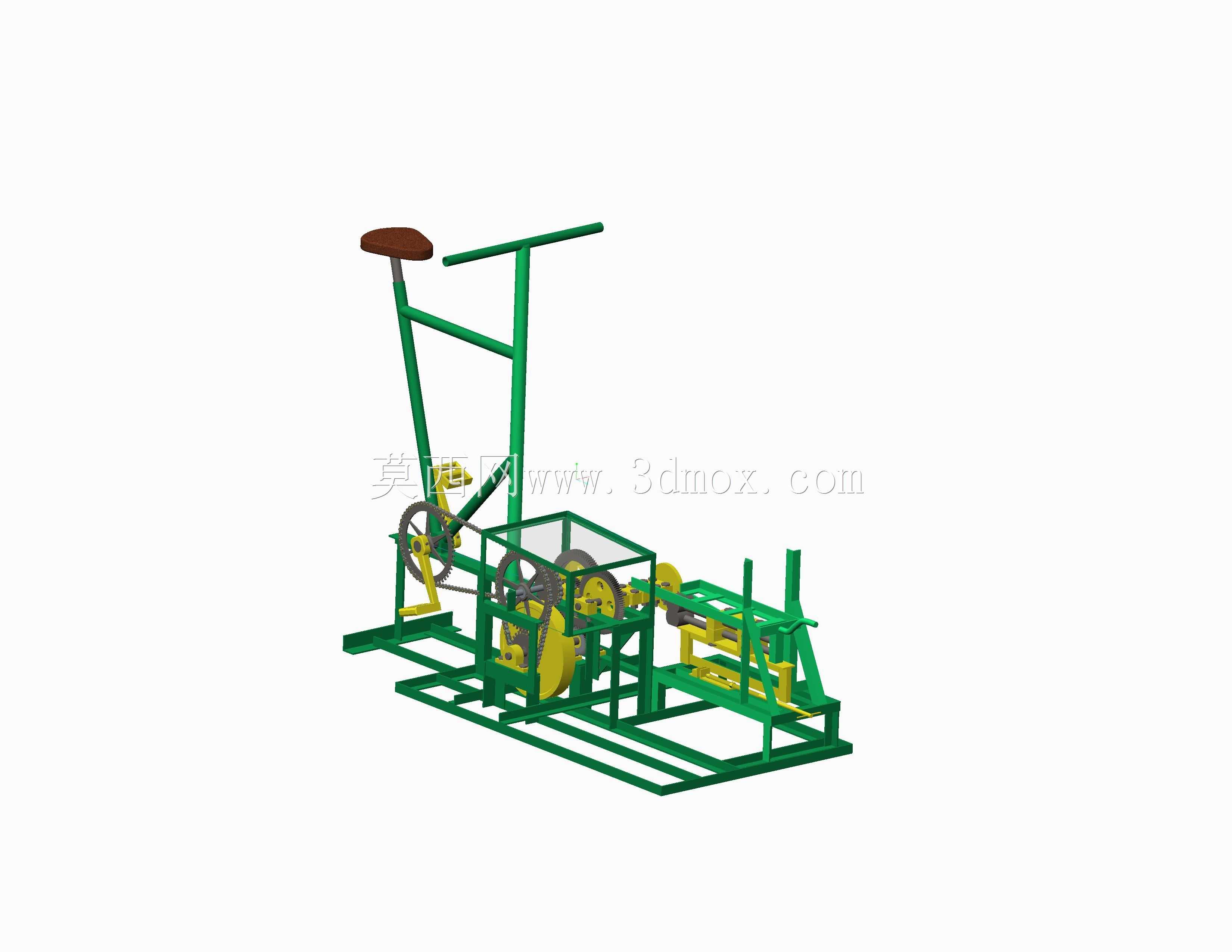

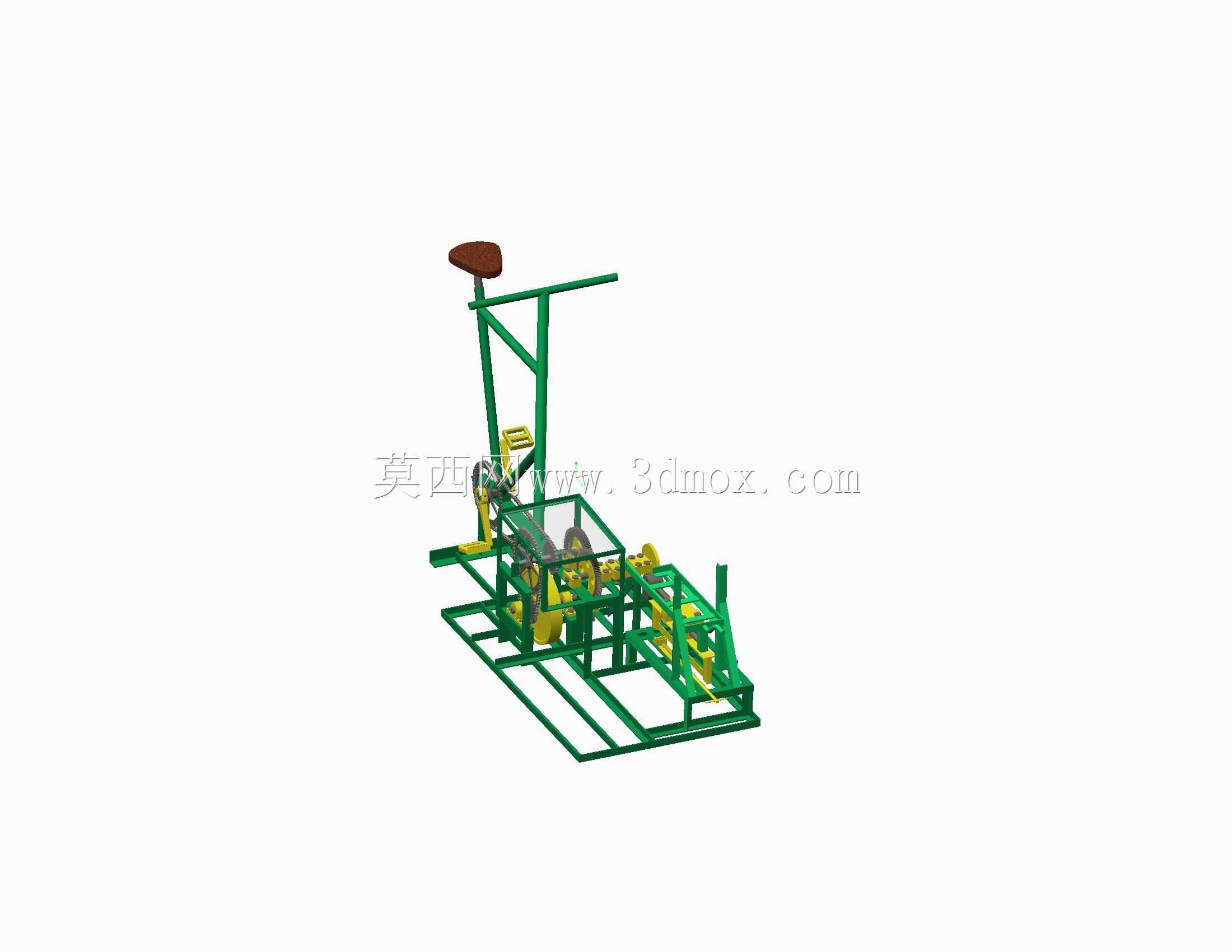

这款脚踏式人力驱动钢锯装置，主要面向无电力供应的野外作业场景、小型作坊零散金属下料场景、应急维修作业场景使用，能够在不依赖外接电源、燃油动力的前提下，完成小型金属型材、棒料、管材的锯切下料作业，适配户外抢修、偏远地区小型加工、教学实训演示等多种实际使用需求。设备整体采用框架式方管焊接结构作为承载主体，底部为矩形落地安装框架，整体安装边界长度约1.2米、宽度约0.6米、高度约1.1米，无需额外浇筑固定基础，放置在平整硬质地面即可稳定作业，也可通过底部预留的螺栓孔完成临时固定，避免作业过程中出现晃动位移。设备的动力输入部分借鉴了自行车的脚踏传动结构，设置了高度适配人体坐姿的鞍座，操作人员坐于鞍座上通过双脚踩动脚踏曲柄，即可将人力踩踏的圆周运动通过链传动结构传递至设备中部的减速传动轮组，传动轮组通过带传动完成动力的二级减速增扭，将动力输出至末端的曲柄滑块机构，把旋转运动转化为锯弓的直线往复运动，带动锯条完成连续锯切动作。设备的锯切工位设置了可调节的工件夹持结构，能够根据待切割工件的截面尺寸调整夹持开口大小，适配直径20mm以内的圆钢、边长30mm以内的方钢、壁厚3mm以内的小型管材装夹固定，夹持位置可沿横向导轨调整，满足不同长度工件的下料定位需求。设计过程中充分考虑了人力作业的疲劳特性，通过传动比匹配将脚踏的踩踏力控制在普通成年人力可轻松持续输出的区间，锯条的往复行程设置为120mm，往复频次匹配人力踩踏的舒适节奏，既保证足够的锯切效率，又能降低长时间作业的疲劳感。设备的传动部位全部设置了安全防护外罩，避免作业过程中衣物、肢体卷入传动结构造成安全隐患，整体结构没有复杂的电控元件、精密液压部件，日常维护仅需定期对传动转轴、链条部位加注润滑脂即可，故障率极低，对使用环境的适应能力极强，即使在潮湿、多尘的野外环境下也能稳定工作。除实际下料作业用途外，该装置也可作为机械原理教学的实训教具，直观演示曲柄滑块机构的运动转化过程、链传动与带传动的动力传递特性，帮助学习者理解常见机械机构的工作逻辑。
