气动快插式外螺纹直通接头结构设计

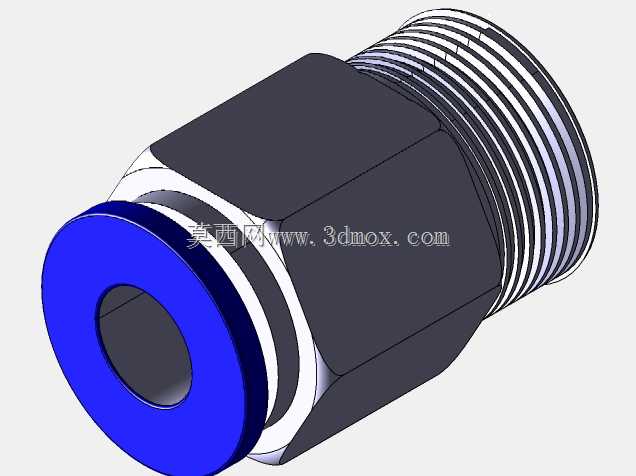

这款气动直通快插接头是气动管路系统中应用极为广泛的基础连接元件，主要服务于工业自动化生产线、气动设备装配、气动工具配套、轻工机械气动回路等场景，承担压缩空气管路的直通连接功能，实现硬质管路端与柔性气动软管端的快速对接与密封，是气动系统中保障气路通畅、连接可靠的核心基础部件。在实际生产场景中，这类接头常被布置在气动控制回路的终端与气源分配节点，比如自动化装配线的气缸供气端、气动夹具的气源接口、包装机械的气动执行元件连接位，能够在频繁的管路拆装维护场景下大幅降低作业耗时，避免传统螺纹缠生料带密封带来的安装繁琐、密封失效漏风等问题。从功能特性来看，这款接头采用外螺纹加直插式快接的组合结构，一端为标准外螺纹接口，可直接拧入带有对应内螺纹的阀块、气缸、气源处理件等气动元件的接口上，依靠螺纹端面的密封结构实现刚性端的静密封；另一端为快插式接口，内置弹性卡簧与密封胶圈，只需将对应外径的气动PU管、尼龙管垂直插入接口到底，即可自动完成卡紧与密封，拆卸时只需按压接口端部的蓝色释放环，卡簧即可张开松开软管，可直接拔出管路，无需额外工具，单人即可秒级完成拆装作业，大幅提升气路搭建与后期维护的效率。在设计思路上，这款接头整体采用六角主体加两端接口的对称布局，主体中段的六角结构完全适配标准开口扳手的夹持尺寸，安装时可通过扳手施加稳定的拧紧力矩，避免拧紧过程中接头本体打滑损伤螺纹，同时六角结构的平面设计也能让接头在拧紧后保持稳定的朝向，不会出现管路扭曲受力的情况。快插端的蓝色释放环采用突出于主体的台阶式设计，按压时受力面充足，即使佩戴劳保手套操作也能轻松按压到位，不会出现按压卡滞无法拆管的问题；内部的卡簧采用多瓣式弹性结构，卡紧软管时受力均匀，不会出现单点卡紧割伤软管外壁导致漏气脱管的问题，内置的密封胶圈采用耐油耐老化的橡胶材质，长期在带压压缩空气环境下工作也不会出现硬化开裂的情况，可稳定承受0-1MPa的常规气动系统工作压力。从安装边界来看，这款接头的外螺纹端采用标准气动管螺纹规格，螺纹长度适配常规气动元件的内螺纹深度，拧紧后不会出现螺纹过长顶坏元件内部流道、或是螺纹过短密封不足的问题；快插端的接口外径与释放环尺寸经过优化，安装后相邻接头之间不会出现干涉，即使在密集布置的阀组上也能并排安装，不会出现扳手空间不足无法拆装的问题；接头整体的轴向长度控制紧凑，安装后不会占用过多的管路布置空间，在狭小的设备内部气路布局中也能灵活适配，内部流道采用等径直通设计，气流通过时不会出现通径突变带来的压损，可保障气路供气的稳定性，避免因接头节流导致气动执行元件出力不足、动作迟缓的问题。接头主体采用高强度金属材质加工，表面做了防锈处理，在潮湿、多粉尘的车间环境下长期使用也不会出现锈蚀卡滞的问题，整体结构没有多余的活动部件，工作可靠性高，使用寿命长，可满足绝大多数工业气动场景的连接需求。
