机柜布线用带侧孔开口式电气线槽

这款电气线槽主要面向工业电控柜、低压配电盘、自动化设备控制柜的内部布线场景使用，核心作用是规整柜内强弱电线路，将动力线缆、控制信号线、通讯线缆有序收纳敷设，避免线缆杂乱堆叠带来的散热受阻、检修排查困难、线缆外皮剐蹭破损等问题，同时能在一定程度上分隔不同电压等级的线路，降低强电对弱电信号的电磁干扰风险。

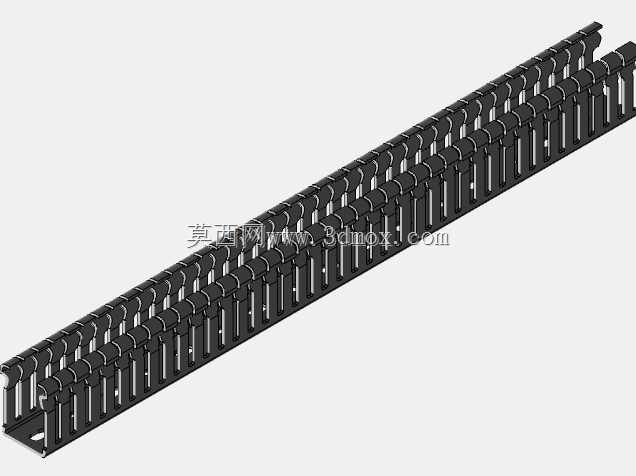

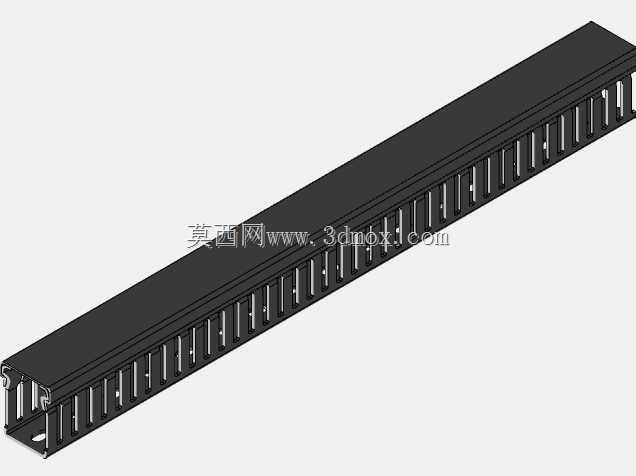

从功能特性来看，线槽采用封闭式带侧出孔的结构设计，槽体主体为长条形中空腔体，顶部带有可扣合拆卸的盖板，日常布线完成后扣上盖板即可完全遮盖内部线缆，让柜内布线更整洁美观；两侧均匀排布的长方形出线孔，方便不同位置的元器件就近引出线缆，无需在槽体上额外开孔裁切，大幅提升现场布线的施工效率，出线孔边缘做了圆弧过渡处理，不会划伤线缆绝缘层，能有效保护线缆外皮完整性。槽体端部带有拼接卡扣结构，多段线槽可以快速拼接延长，适配不同深度、不同宽度的柜内安装空间，无需额外定制特殊长度的槽体。

在设计思路上，这款线槽优先考虑了柜内布线的实操需求，整体采用窄长型截面设计，在保证足够线缆容纳空间的前提下，尽可能压缩槽体占用的柜内横向、纵向安装空间，给柜内的断路器、接触器、PLC模块等元器件预留出充足的安装与散热空间；侧孔的间距、尺寸经过反复优化，既保证出线的灵活性，又不会因为开孔过大导致槽体整体结构强度下降，同时盖板与槽体的卡扣配合松紧度适中，既不会因为柜内振动出现盖板松脱掉落，也能在后期检修增减线缆时轻松拆卸盖板，无需借助额外工具。

从安装边界来看，这款线槽为标准长条形结构，可沿柜内的安装梁、安装板通过自攻螺丝或者专用卡扣直接固定，槽体背部平整，贴合安装面后不会出现凸起晃动，适配市面上绝大多数标准电控柜的内部安装尺寸；槽体内部的容线空间经过测算，可同时容纳多根不同线径的铜芯线缆，满足常规小型到中型电控柜的布线容量需求，安装时只需根据实际布线长度裁切对应长度的槽体，固定后即可完成线槽的布设，整体安装流程简单便捷，能有效缩短电控柜的装配布线周期。
