双作用拉杆式液压油缸结构设计

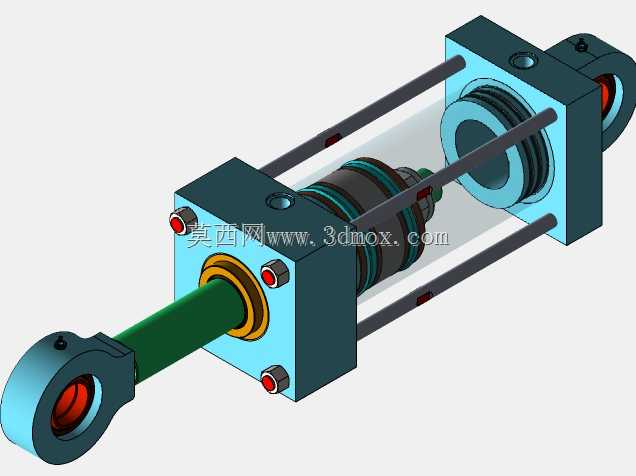

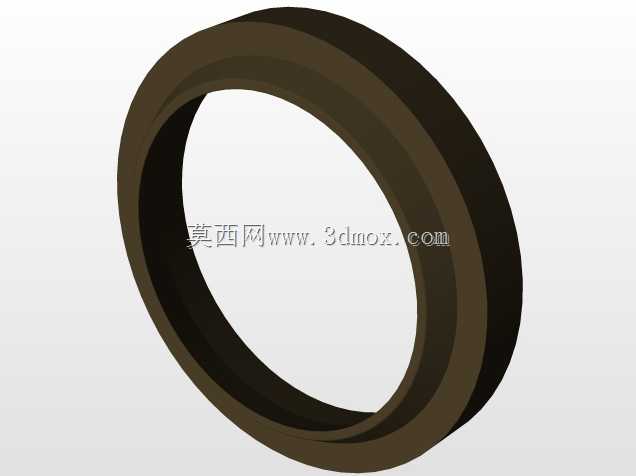

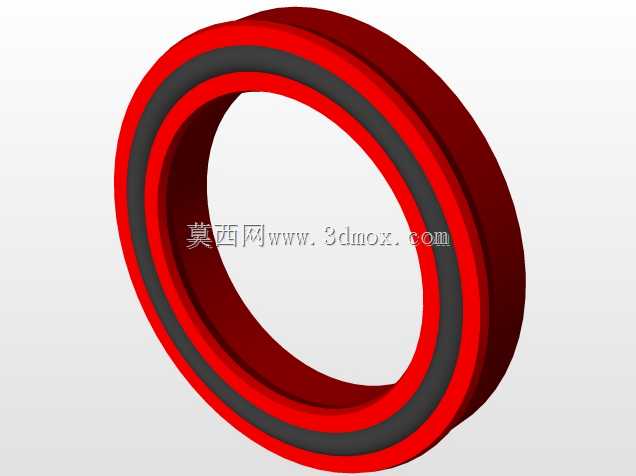

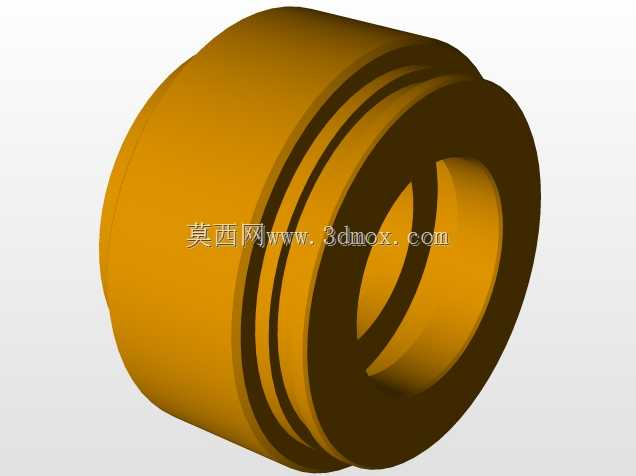

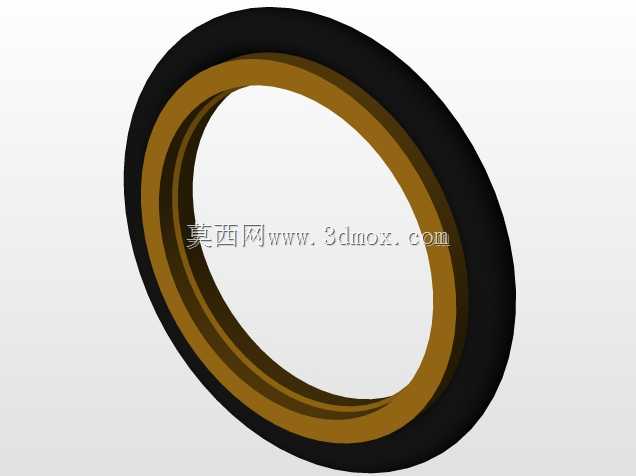

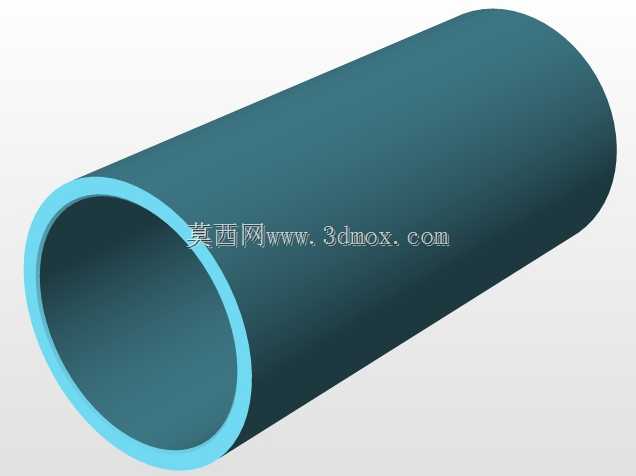

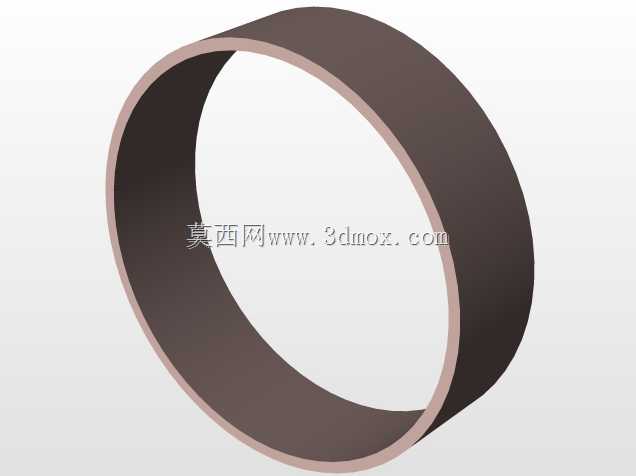

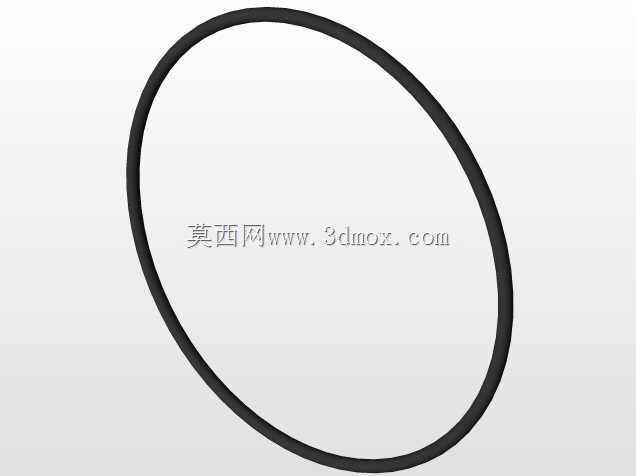

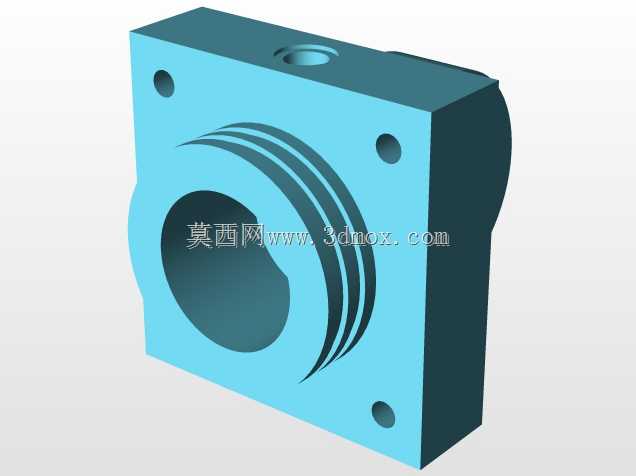

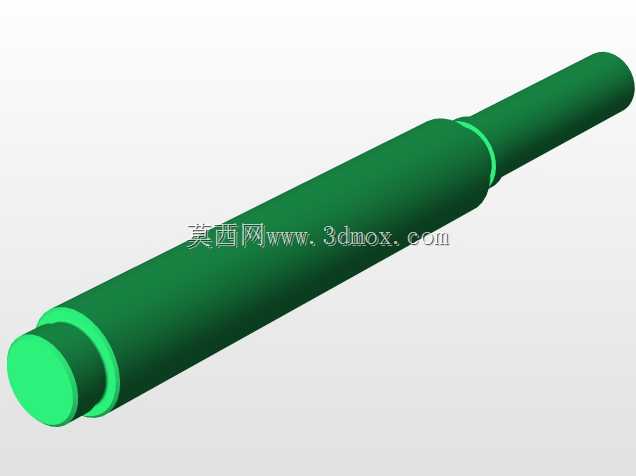

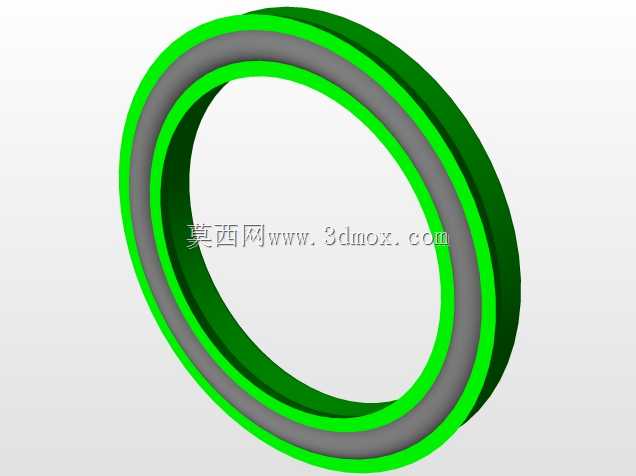

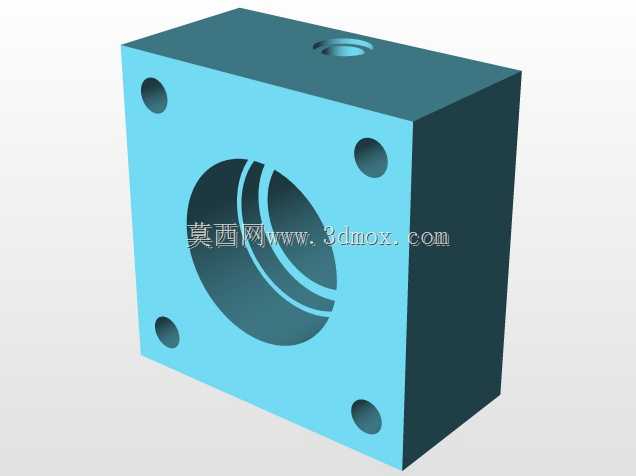

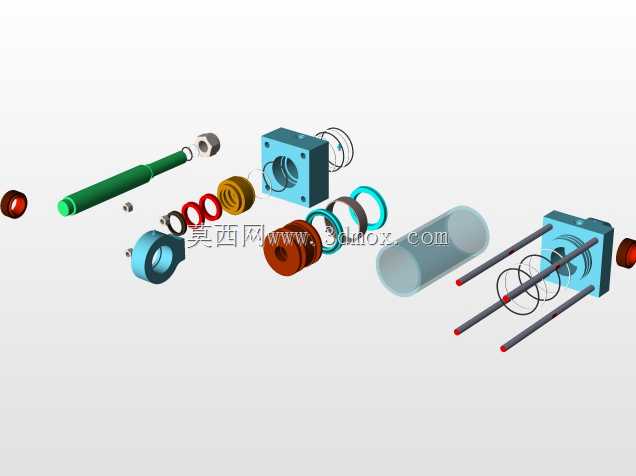

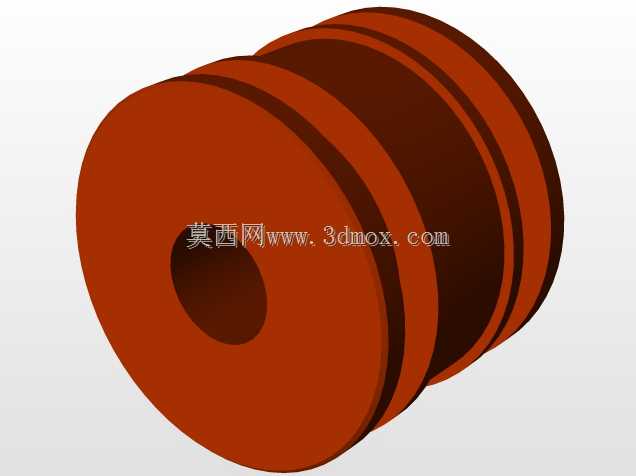

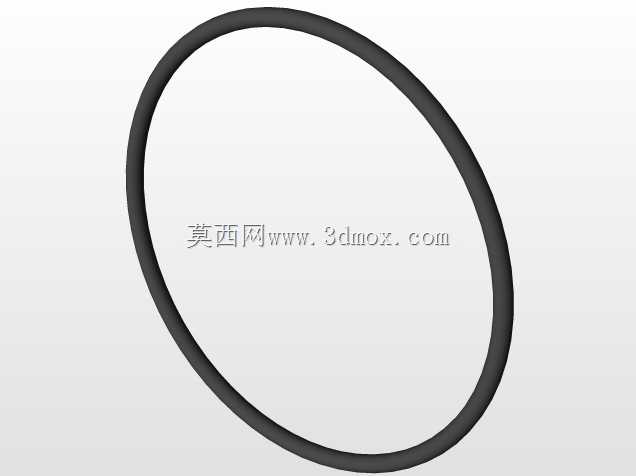

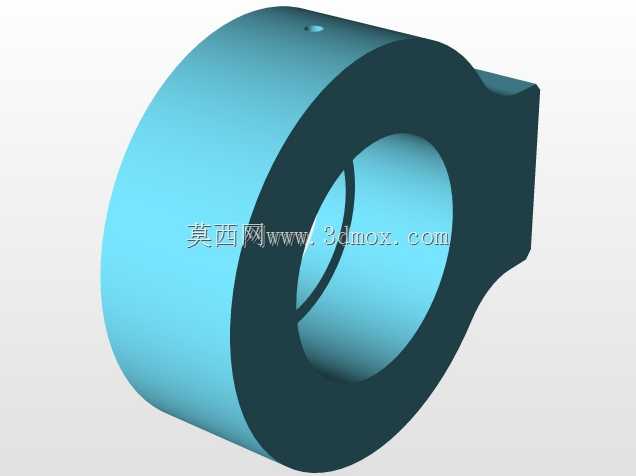

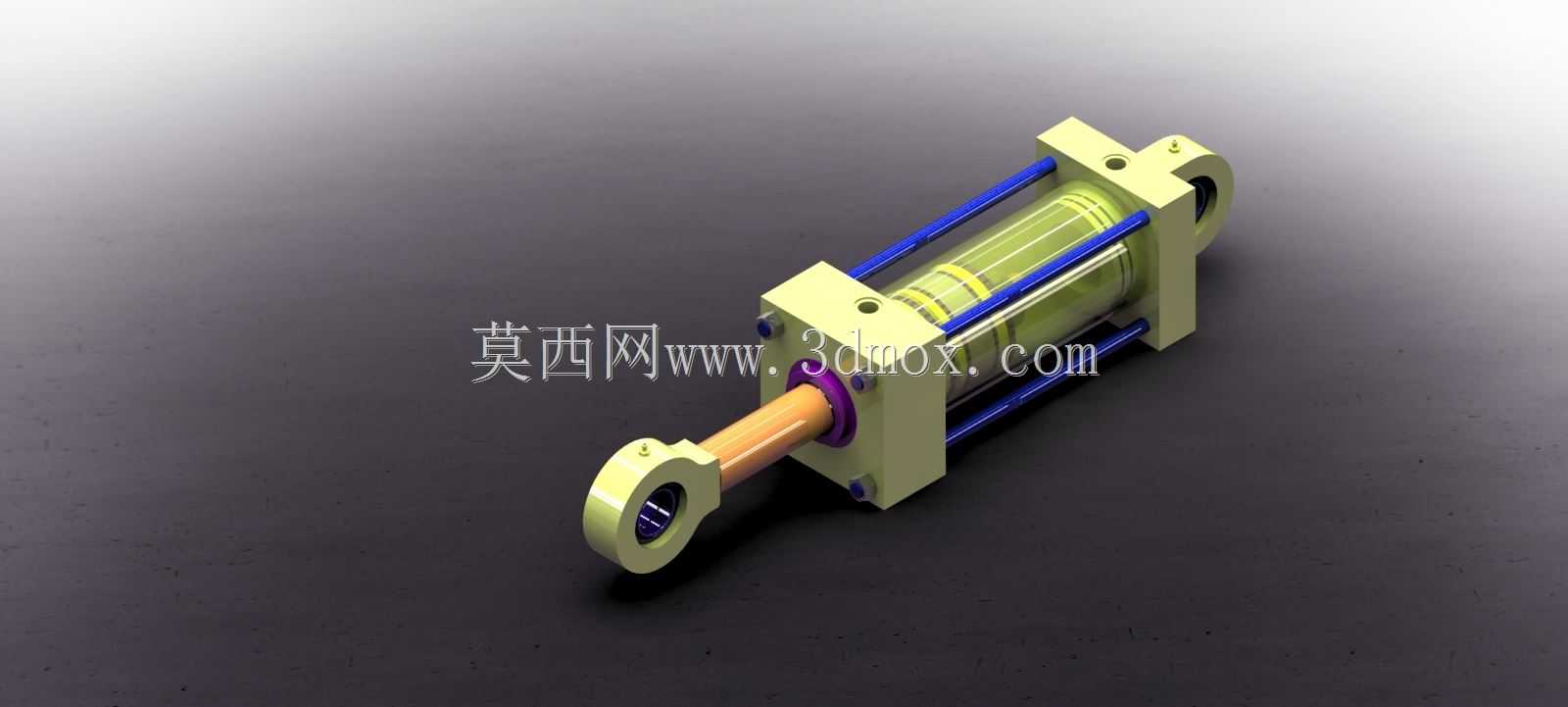

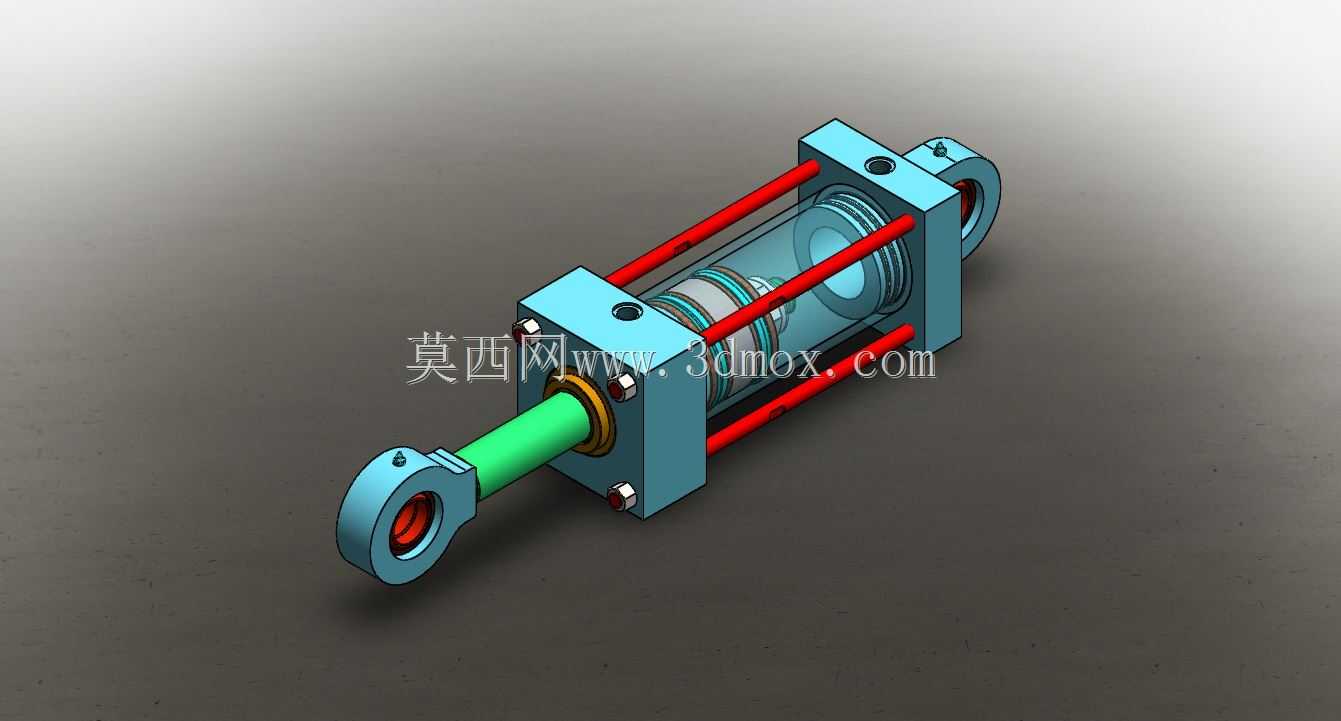

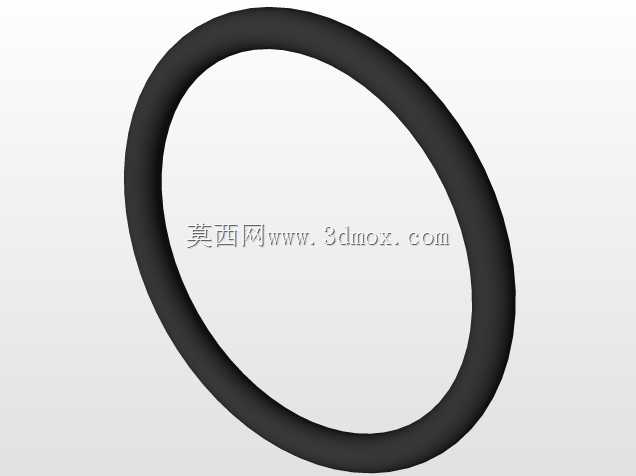

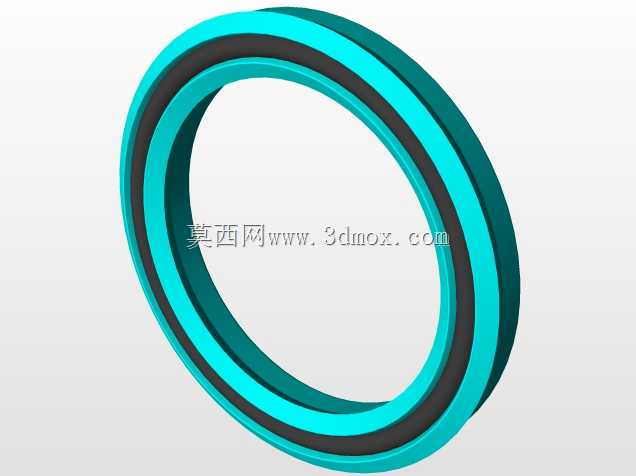

这款双作用液压油缸是液压传动系统中的核心执行元件，广泛应用于工程机械、冶金设备、矿山机械、农业装备、自动化生产线等需要直线往复动力输出的场景，可将液压油的压力能稳定转换为机械能，为负载提供可控的推拉力输出，适配需要双向施力、行程可控的作业工况，比如工程机械的动臂驱动、工装夹具的夹紧动作、自动化设备的工位推送等场景都能见到这类油缸的应用。该油缸采用双作用设计，可通过进出油口的压力油切换实现活塞杆的伸出与缩回双向动作，无需借助外力复位，动作响应快，输出力稳定可控。整体采用四拉杆式缸体连接结构，缸筒为通透式设计，两端端盖通过四根高强度拉杆拉紧固定，相比法兰连接或焊接结构，拉杆式结构拆装维护便捷，密封件更换难度低，同时能承受较高的工作压力，缸体刚性充足，在额定压力下不会出现端盖渗漏或变形问题。活塞杆表面做了硬化与防锈处理，搭配多道组合密封结构，包含防尘圈、轴用密封圈、导向环等密封组件，既可以阻挡外界粉尘、杂质进入缸筒内部污染液压油，也能避免缸内压力油出现外泄漏，有效延长油缸的使用寿命，降低故障停机概率。缸体两端采用铰接式安装结构，端部带关节轴承式吊耳，可适配一定角度的安装偏差，补偿设备运行过程中的小幅位移，避免油缸出现径向别劲导致活塞杆弯曲、密封件偏磨的问题。设计过程中充分考虑了安装边界与尺寸适配性，缸体的径向尺寸、活塞杆伸出长度、两端铰接孔的中心距都经过匹配校核，既保证足够的输出行程与推拉力，也能适配多数常规液压站的供油压力范围，进出油口采用标准液压管螺纹，可直接与常规液压管路连接，无需额外定制转换接头。内部活塞与活塞杆采用刚性连接，活塞上配置孔用密封与导向支撑环，保证活塞在缸筒内运动时同轴度稳定，不会出现爬行、卡顿问题，运行过程平稳，低速工况下也不会出现明显抖动，可满足精密作业场景的动作控制需求。
