RC喷气发动机可变喷嘴段结构设计

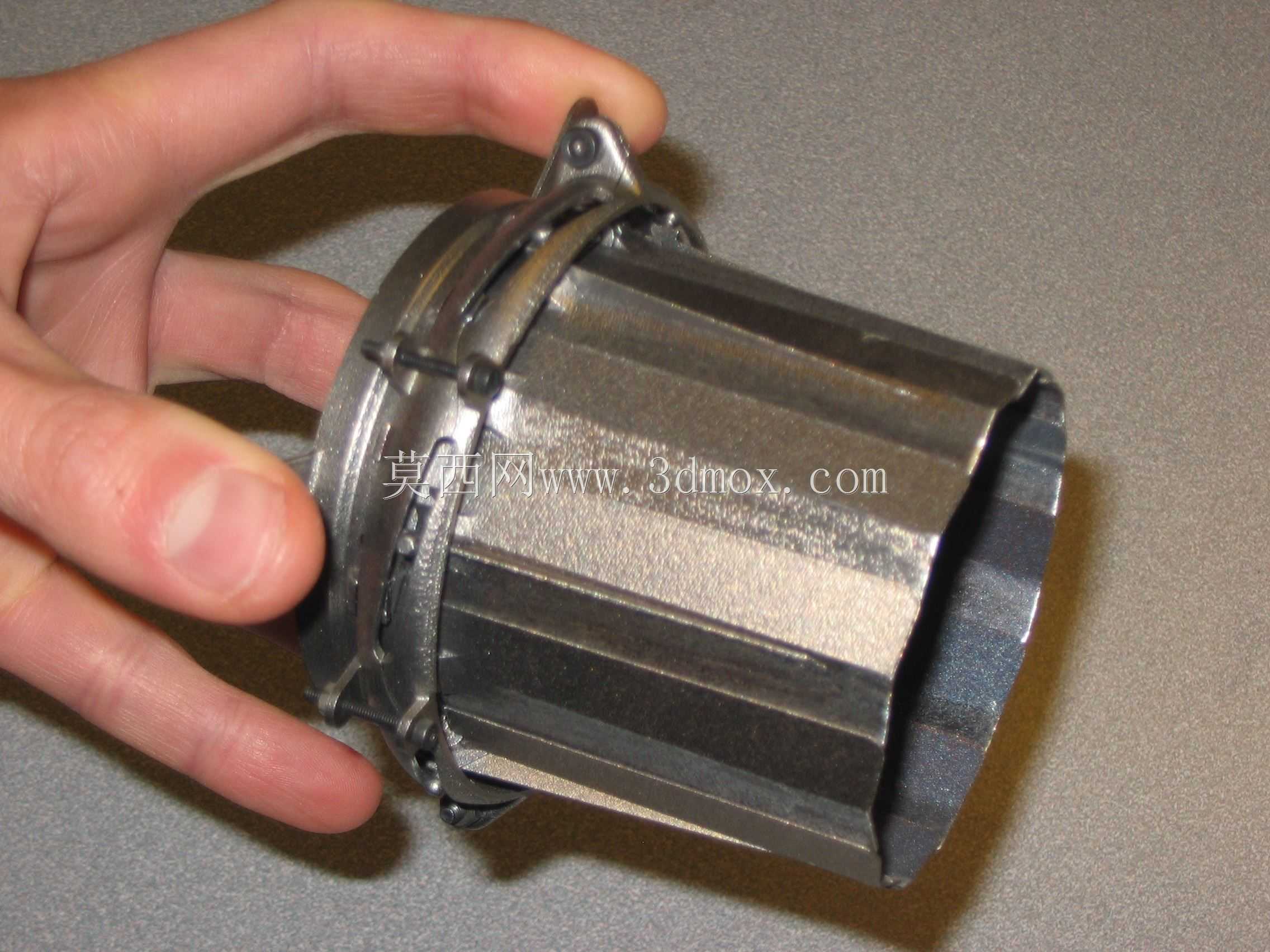

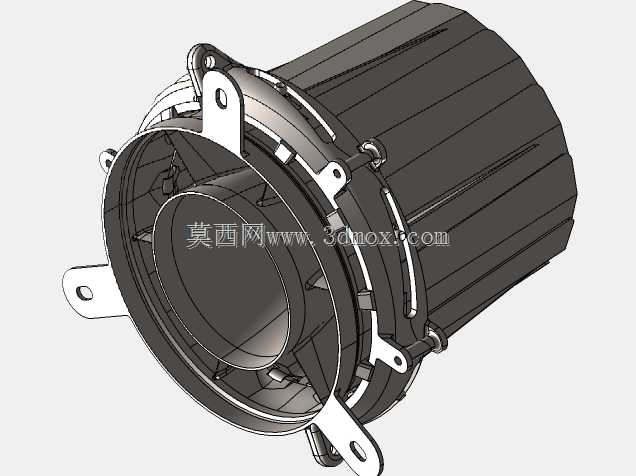

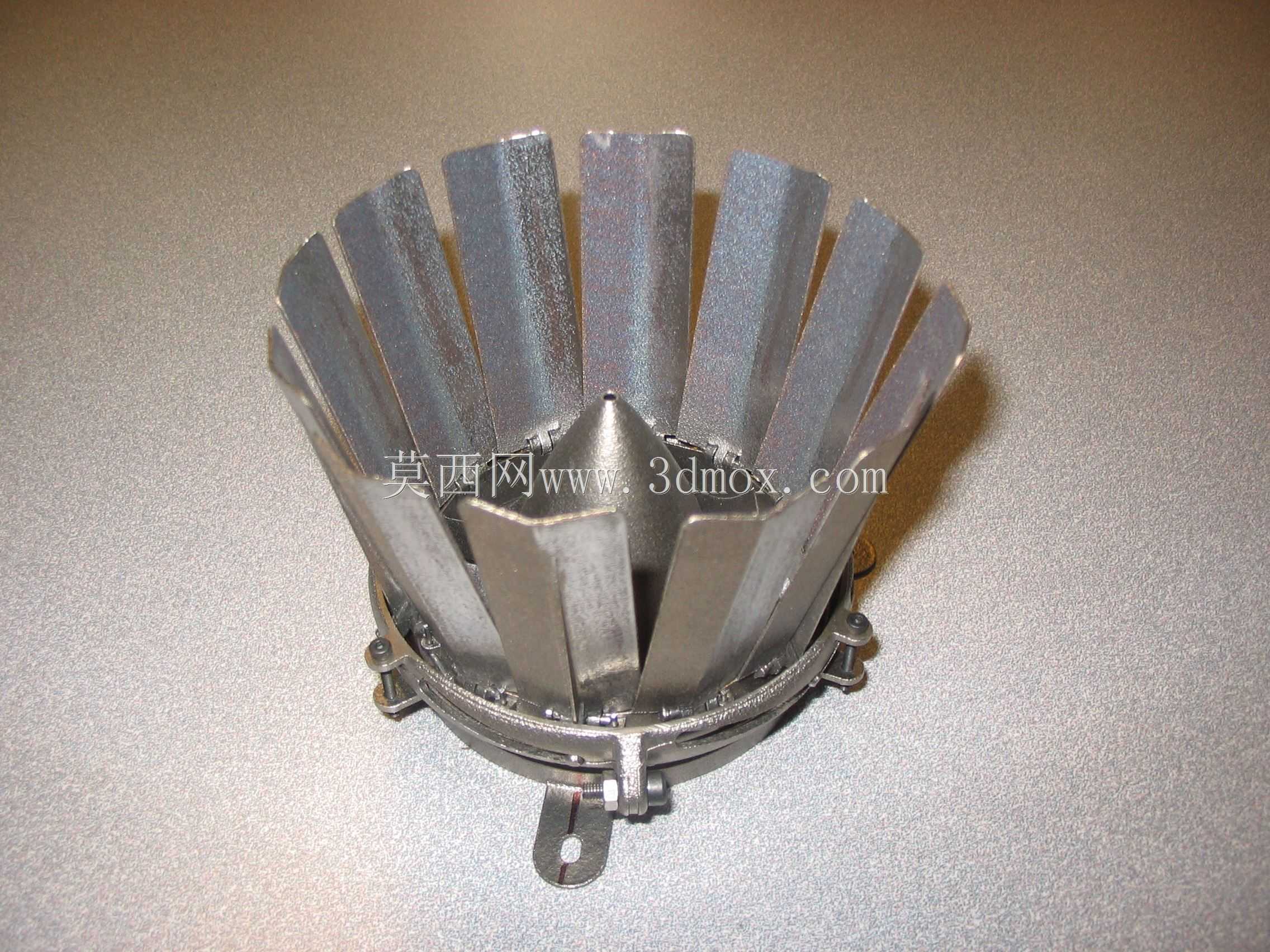

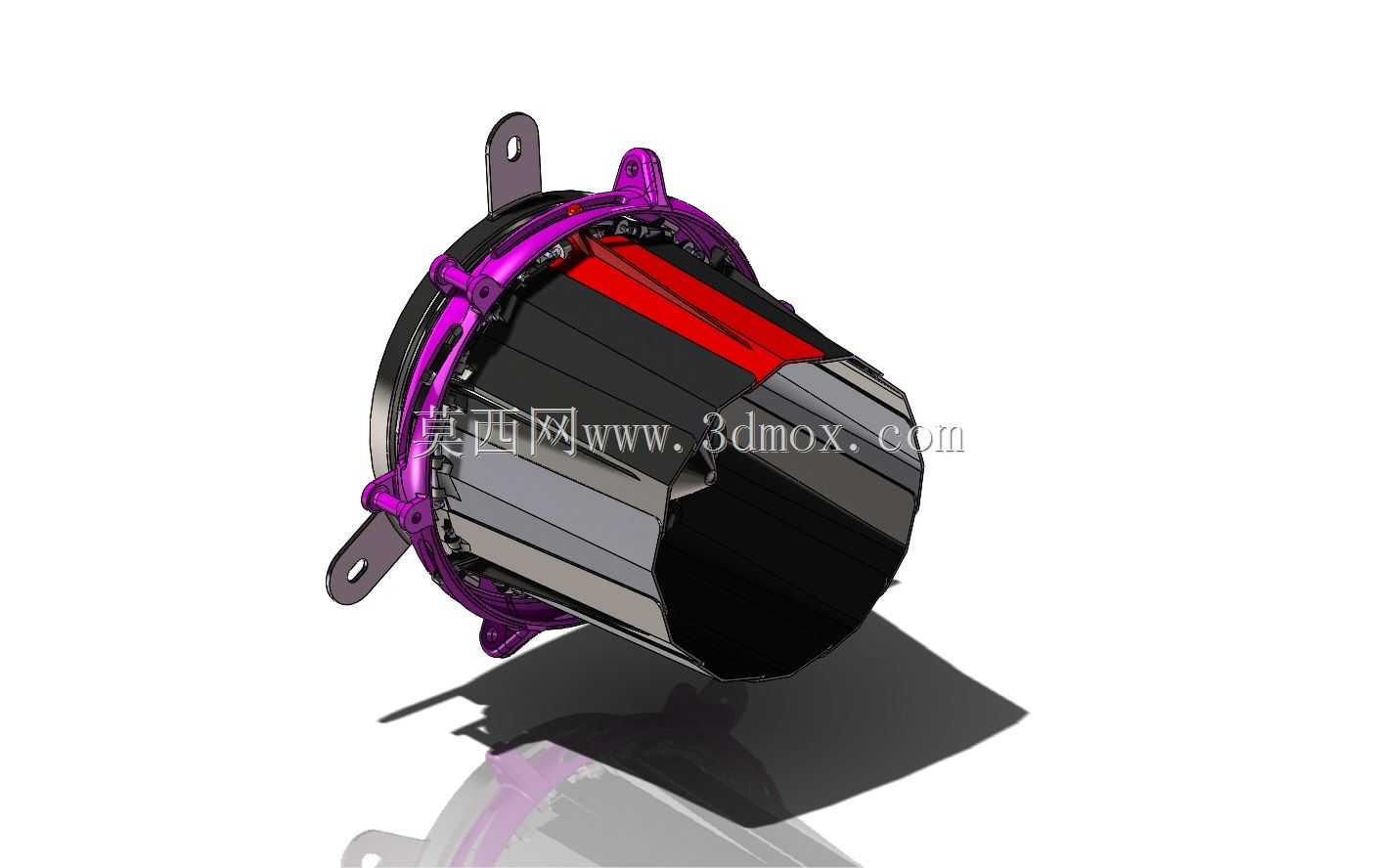

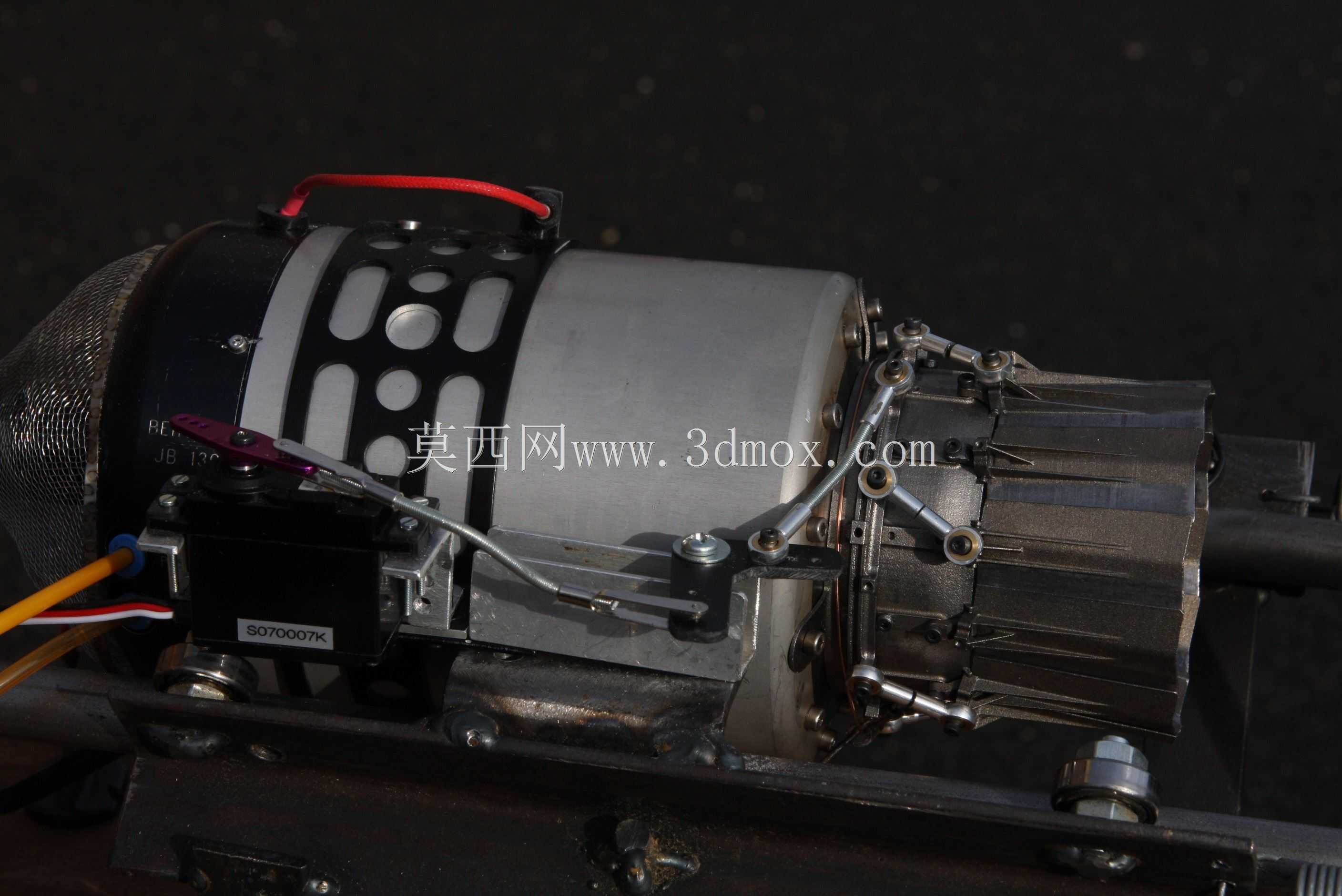

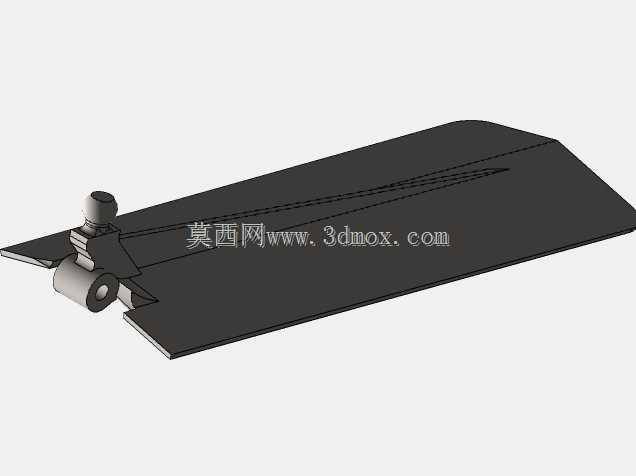

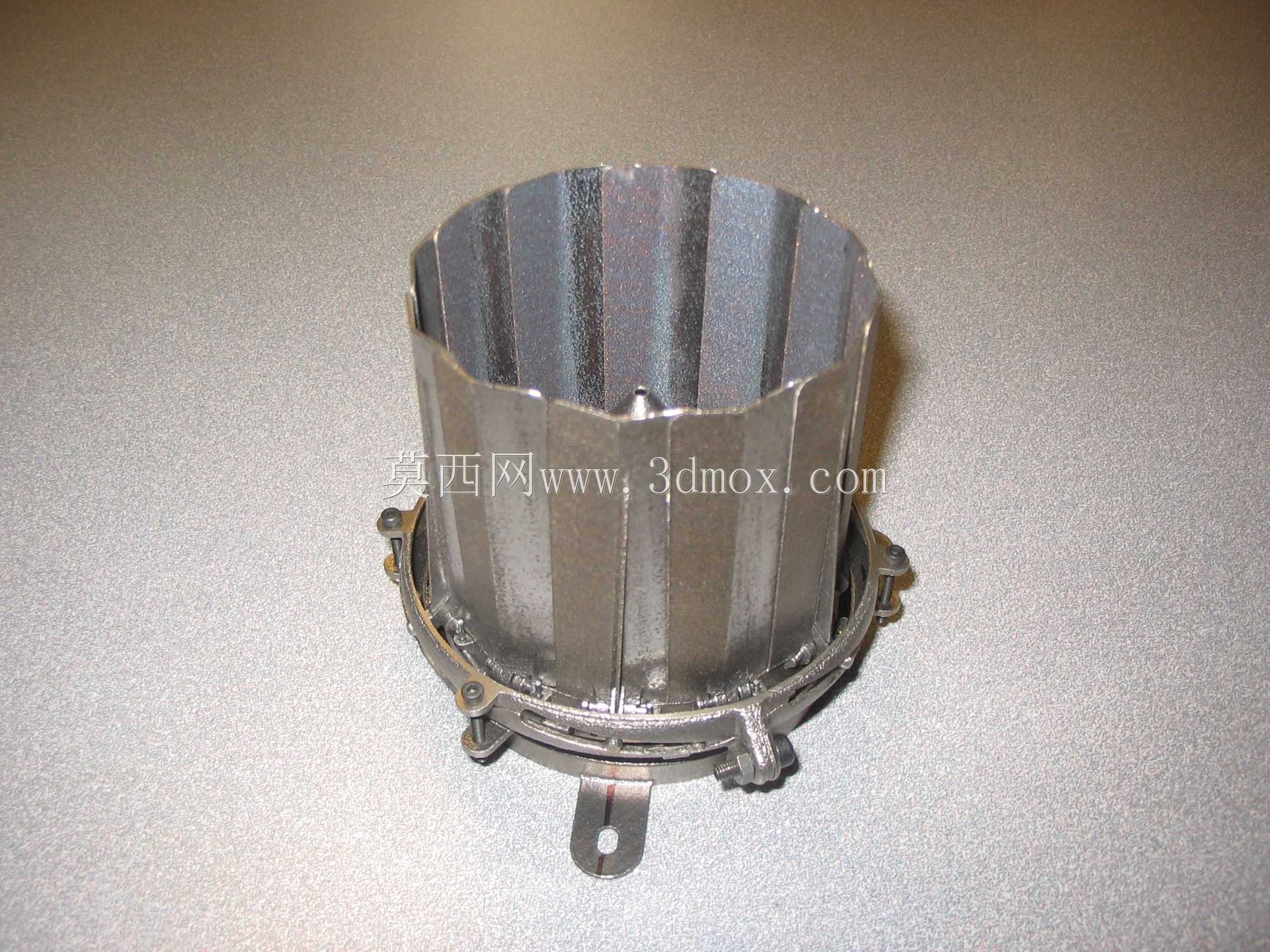

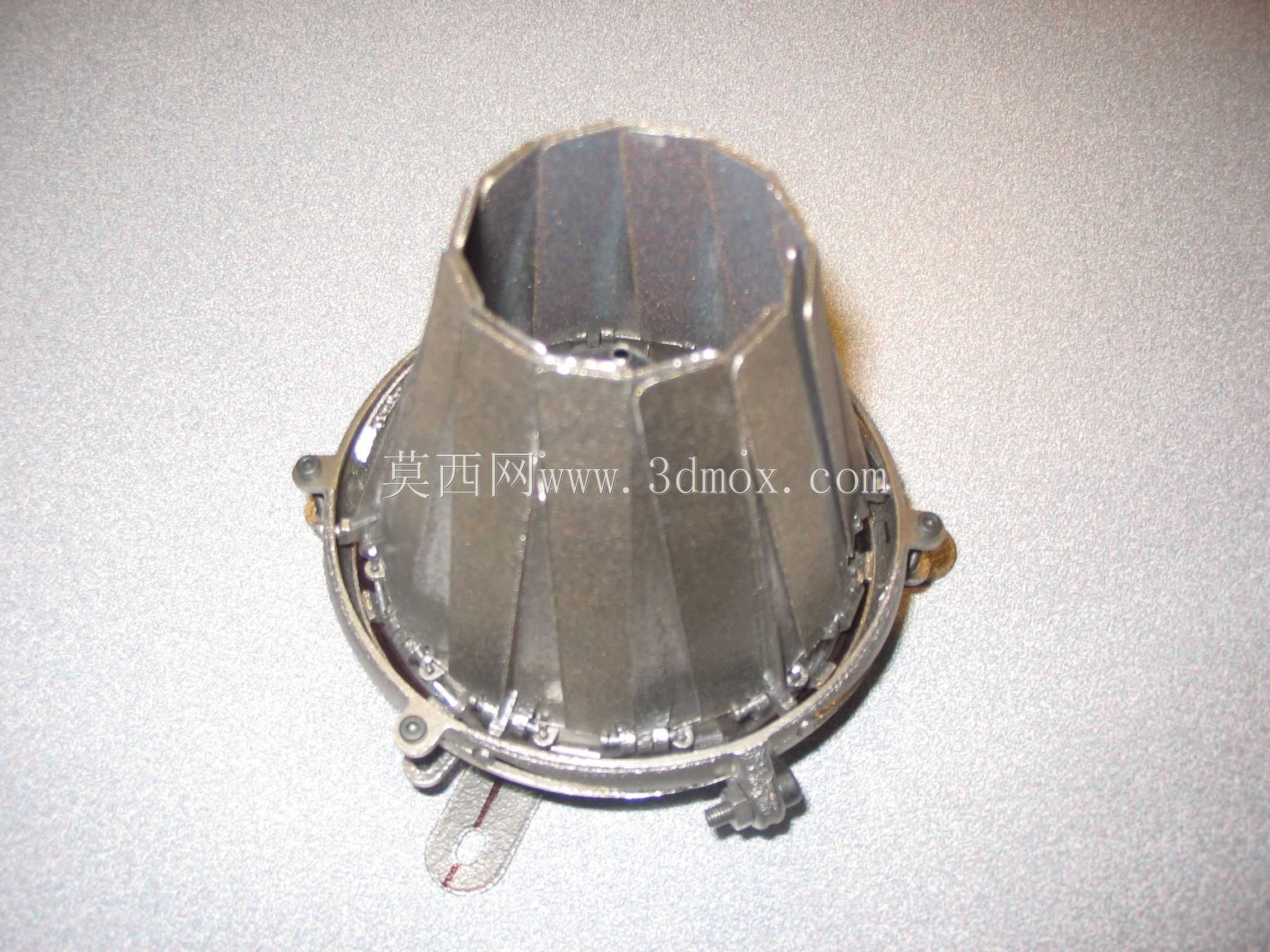

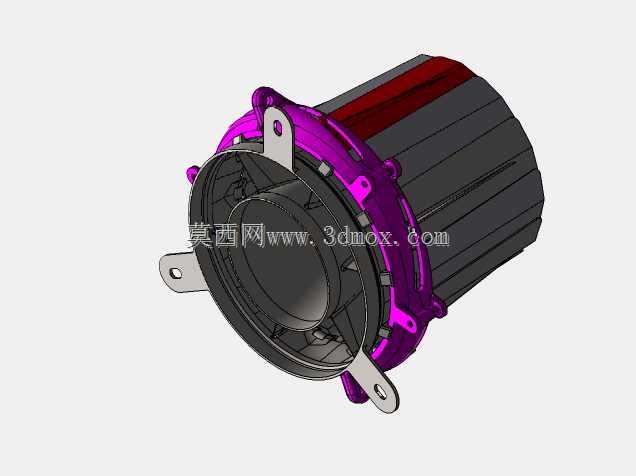

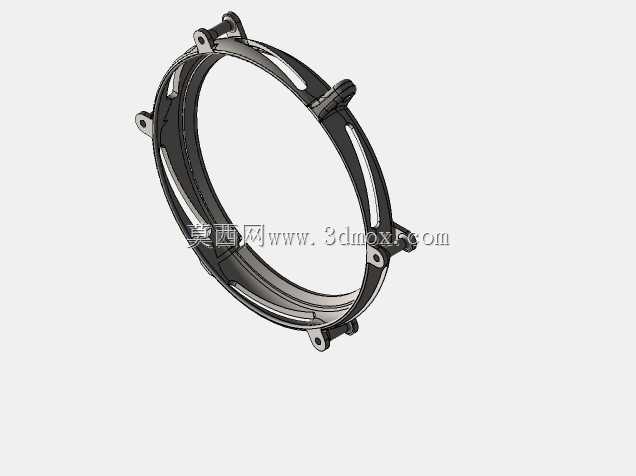

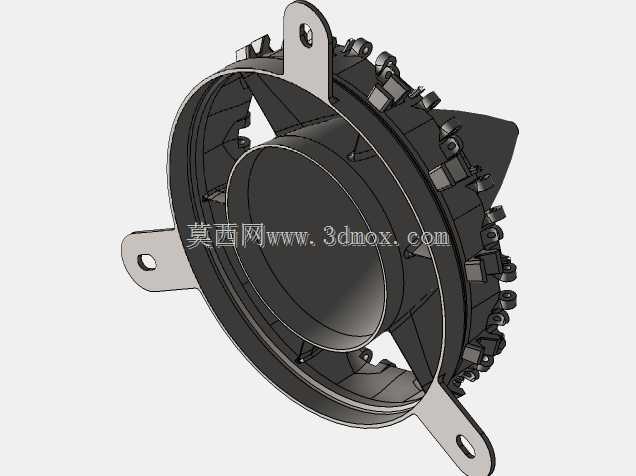

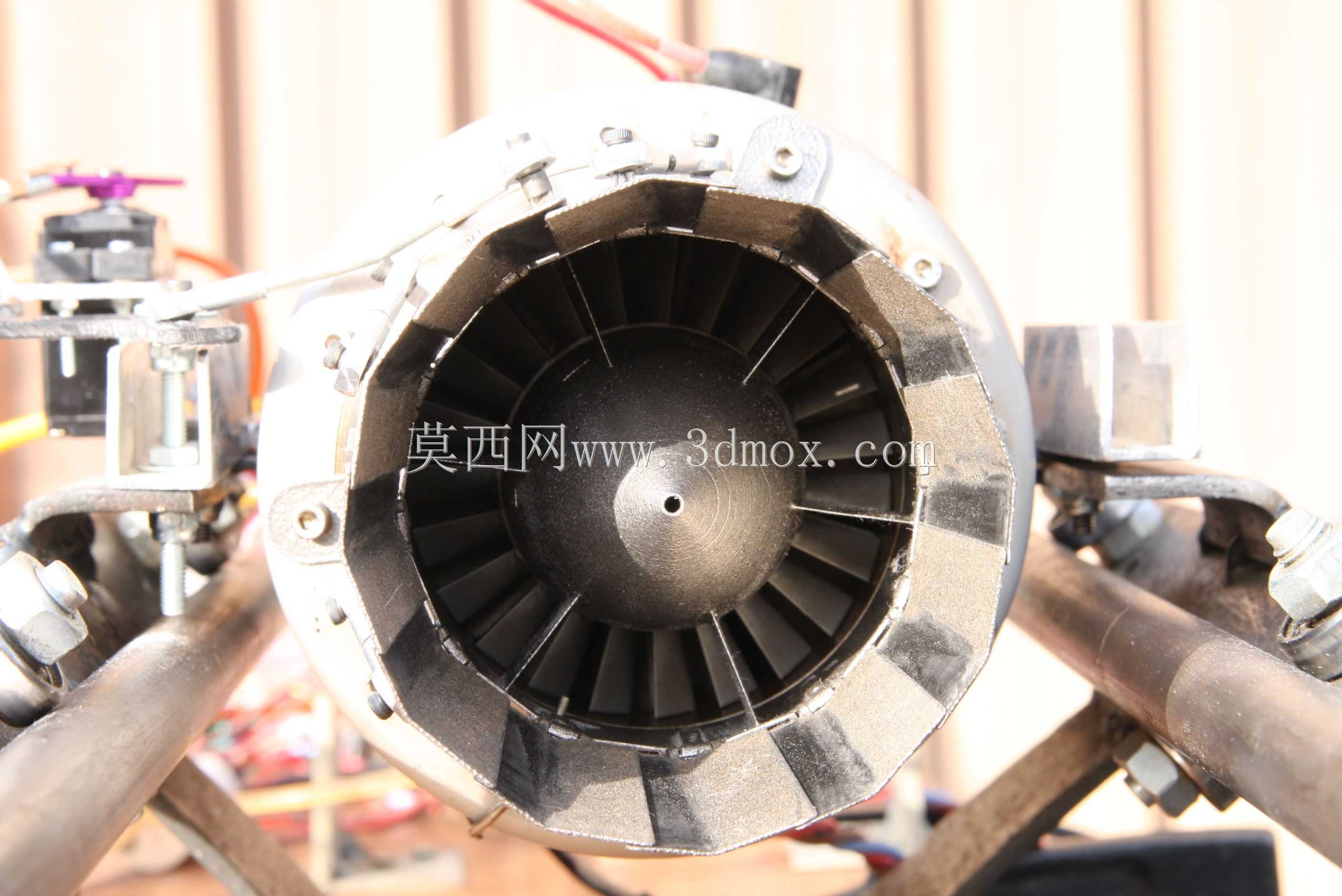

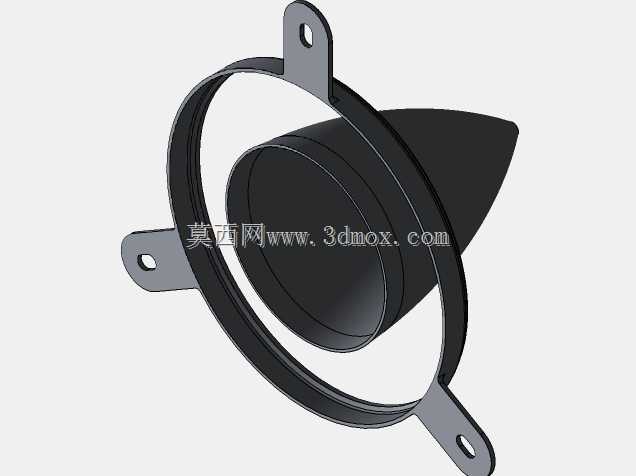

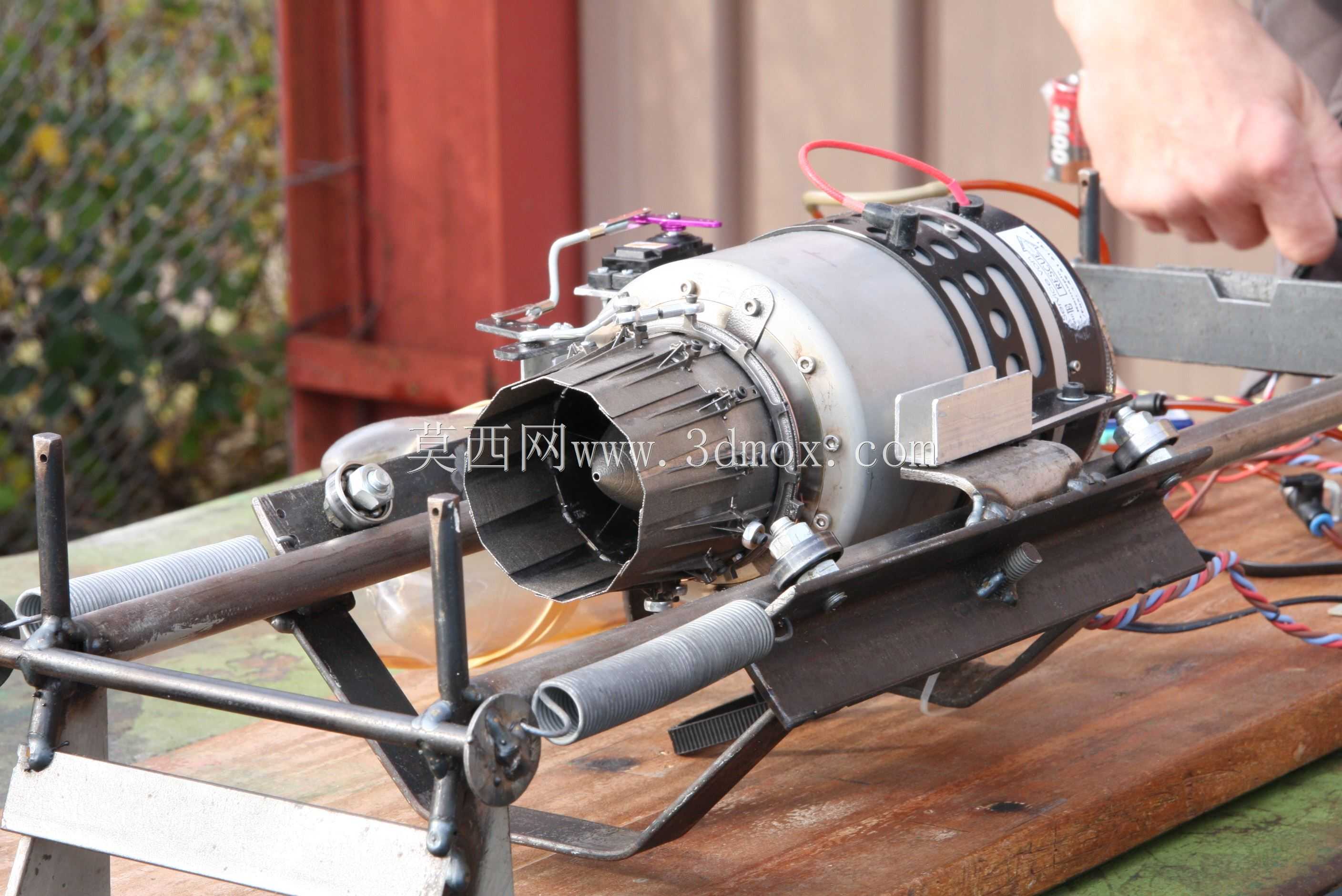

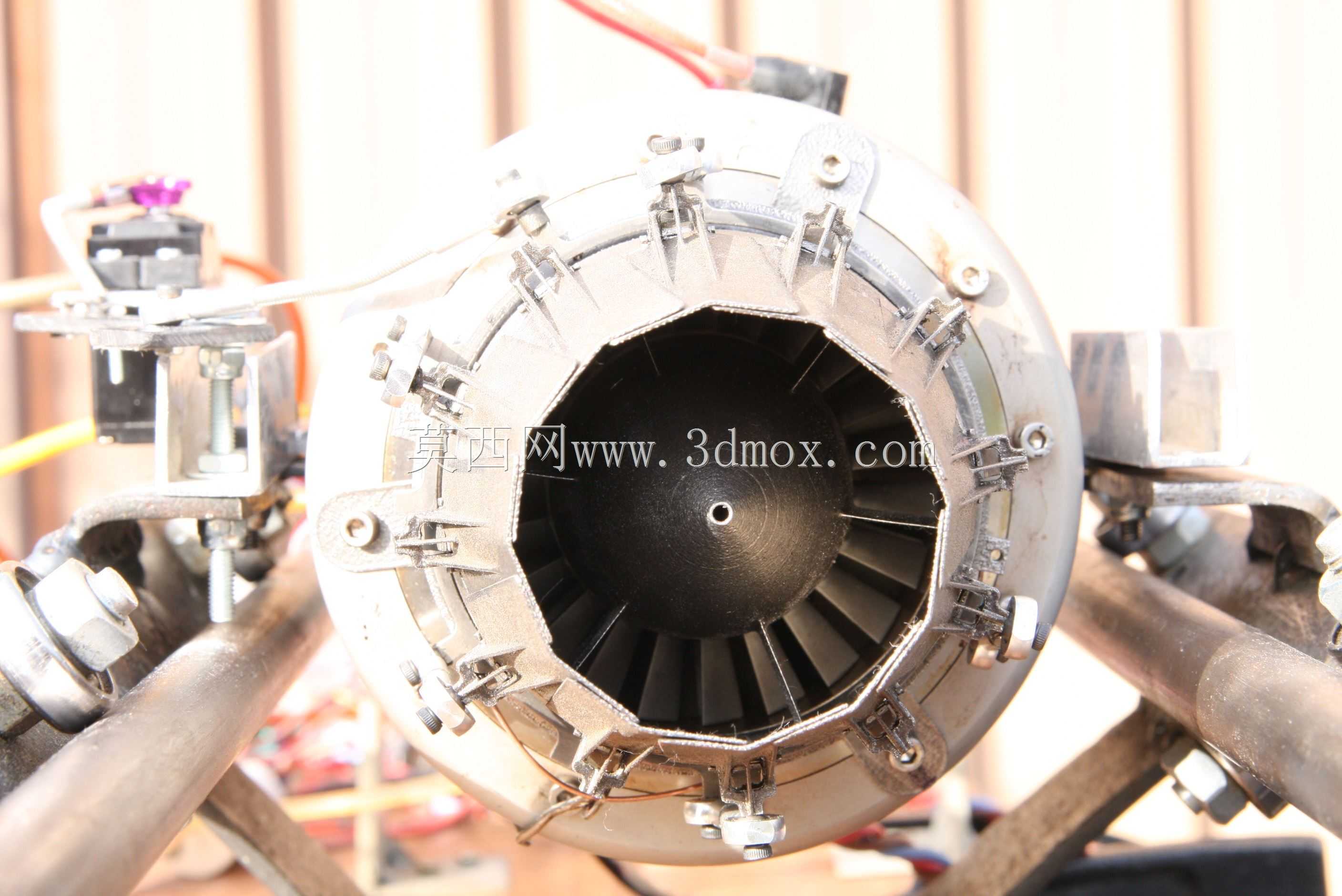

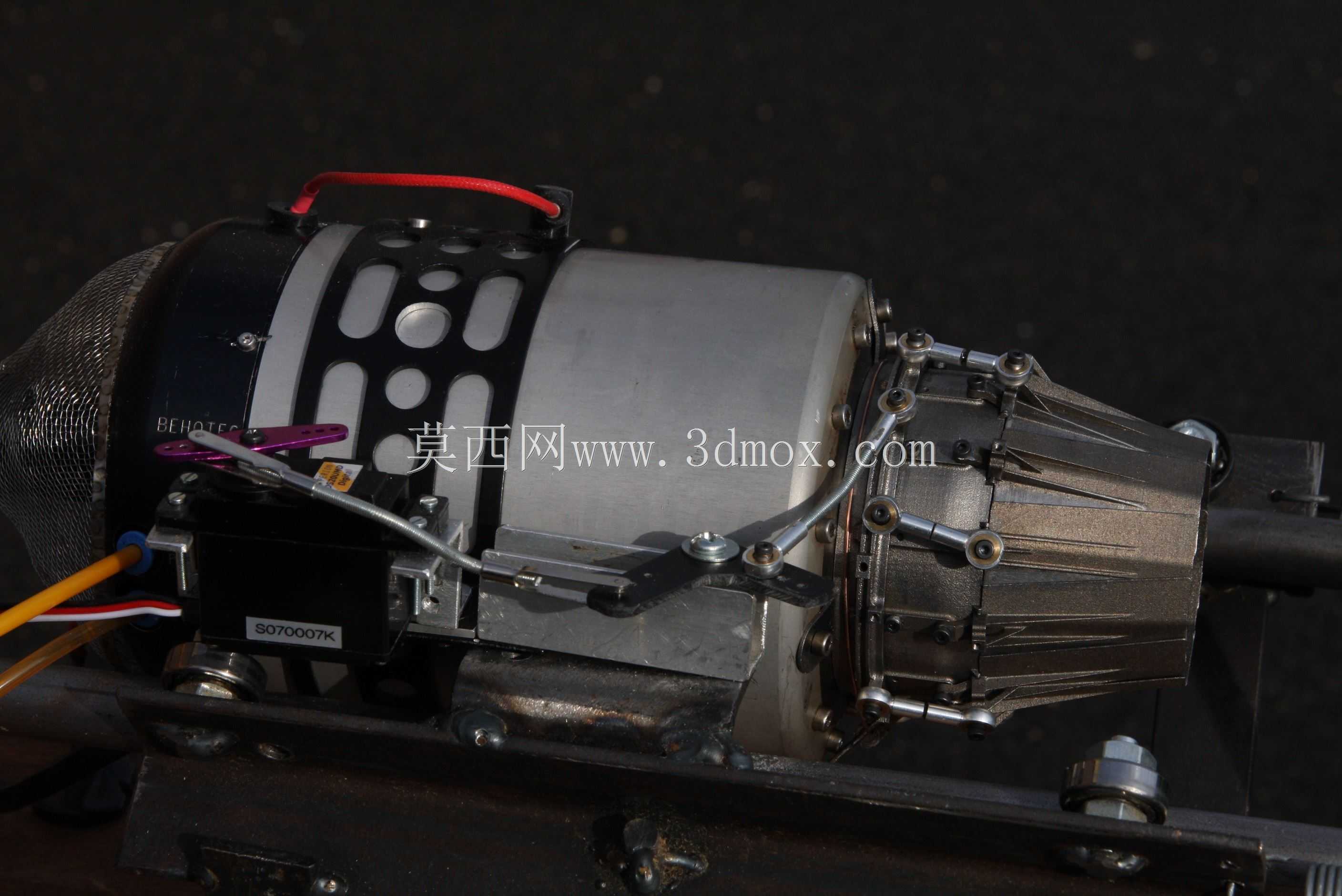

该部件主要应用于小型遥控喷气式航模的动力系统末端，作为微型涡喷发动机的核心排气调节组件，直接承担发动机不同工况下的排气流道截面调控功能，是保障RC喷气航模在起飞、巡航、机动、减速等不同飞行阶段获得匹配推力输出的关键结构。在实际航模飞行场景中，固定截面的排气喷嘴无法适配发动机转速变化带来的排气流量、流速波动，容易出现低速段推力不足、高速段排气背压过高的问题，而这款可变喷嘴段可以通过周向布置的联动调节结构，同步驱动多片瓣式喷口片完成收放动作，实时改变排气出口的通流面积，让发动机始终处于最优的排气效率区间，既能够在起飞阶段放大喷口截面提升低速推力输出，缩短航模的起飞滑跑距离，也能在高速巡航阶段收窄喷口截面提升排气流速，降低动力损耗延长航模续航时间，在特技机动飞行时还能快速调整截面大小响应推力变化需求，提升航模的操控响应灵敏度。从设计思路来看，该部件采用了周向均匀排布的多瓣式收敛结构，摒弃了复杂的多自由度调节机构，所有喷口调节片通过统一的联动环实现同步驱动，既保证了喷口截面调节过程中的同轴度，避免排气流偏斜带来的推力偏心问题，也大幅简化了结构组成，降低了微型部件的加工与装配难度，适配小型RC发动机有限的安装空间。从外形与安装边界来看，该部件整体为筒状结构，主体外径适配主流10kg级以下微型涡喷发动机的排气端连接尺寸，轴向长度控制在较短范围内，不会过度增加发动机尾部的重量占比，避免影响航模的整体重心布局；连接端采用快卸式卡接结构，可直接与对应型号的发动机排气机匣对接，无需额外设计转接结构，周向预留的调节摇臂安装位可匹配标准的舵机驱动行程，无需定制特殊规格的伺服驱动部件。部件表面采用耐高温金属材质设计，可耐受发动机排气的高温冲刷，瓣片之间的搭接缝隙经过精度控制，调节过程中无卡滞、漏风问题，在全行程调节范围内均可保持流道内壁的顺滑过渡，减少排气过程中的紊流损耗，保障推力输出的线性平稳。
