达芬奇结构桨船木质机械传动摆件

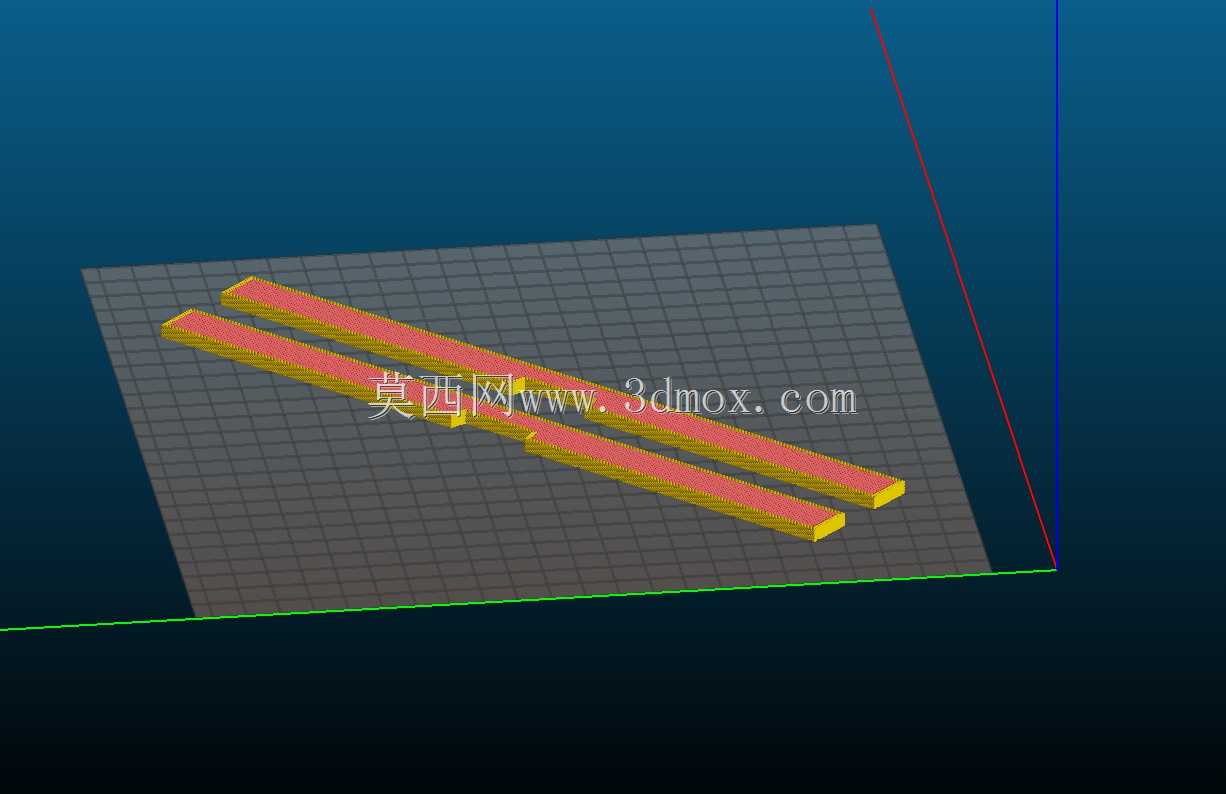

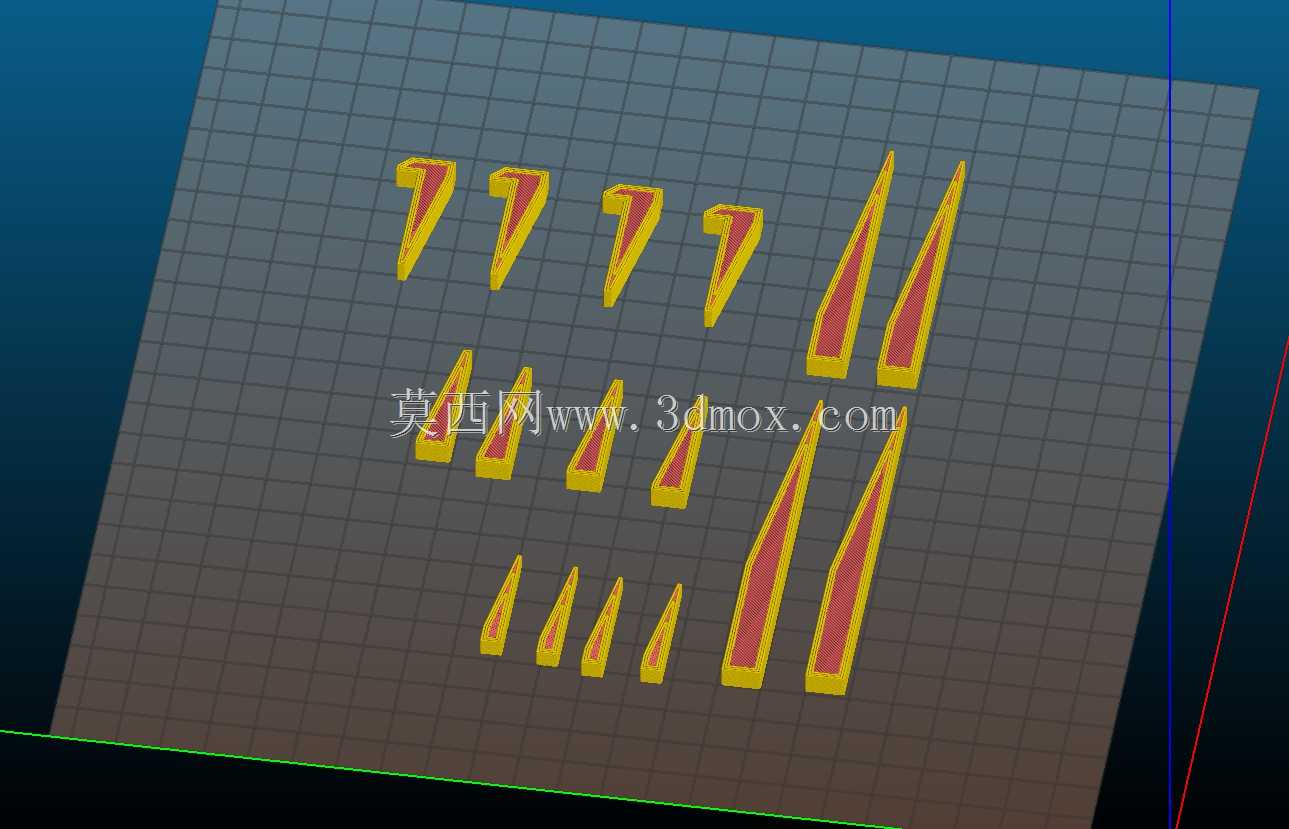

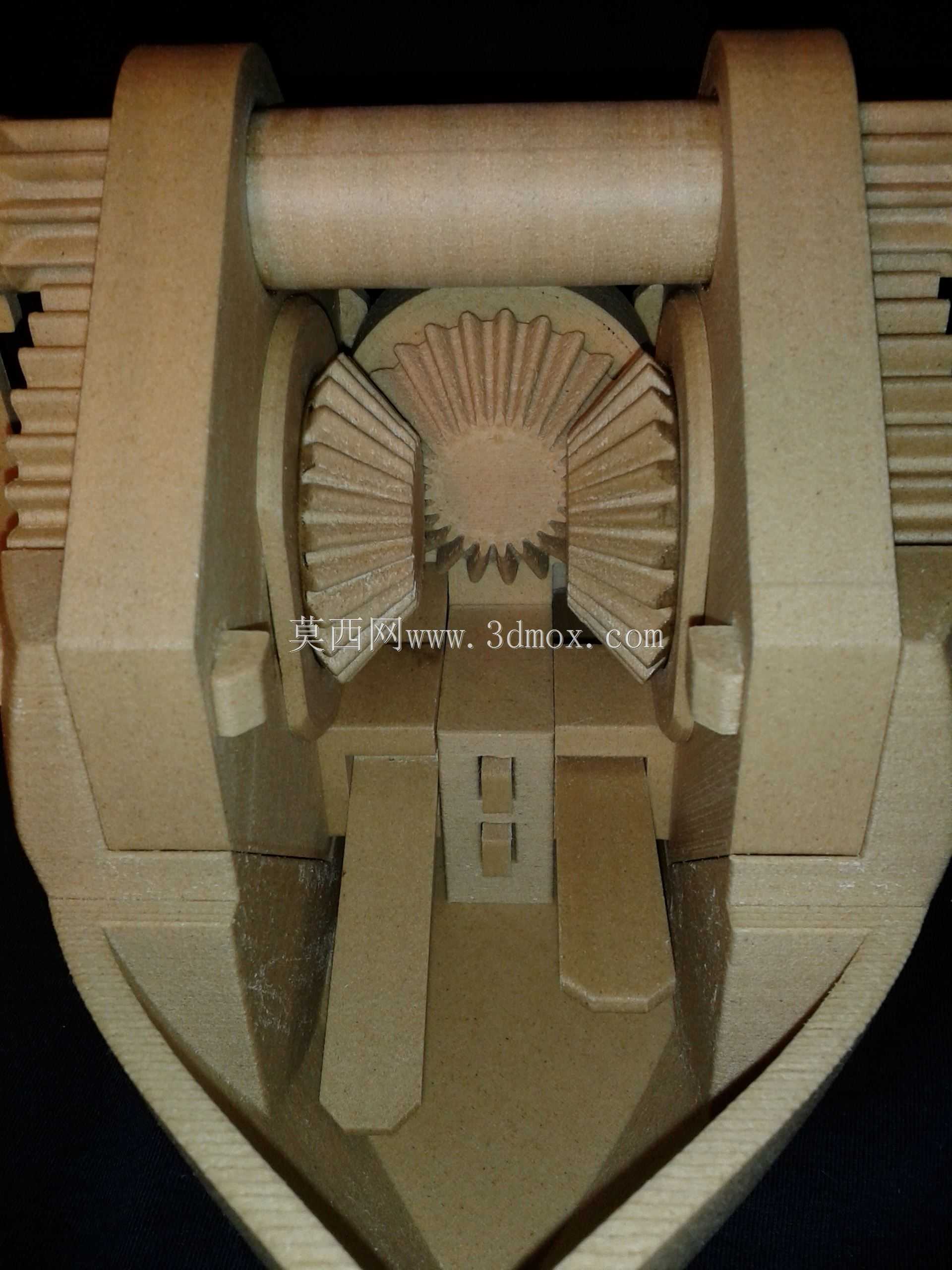

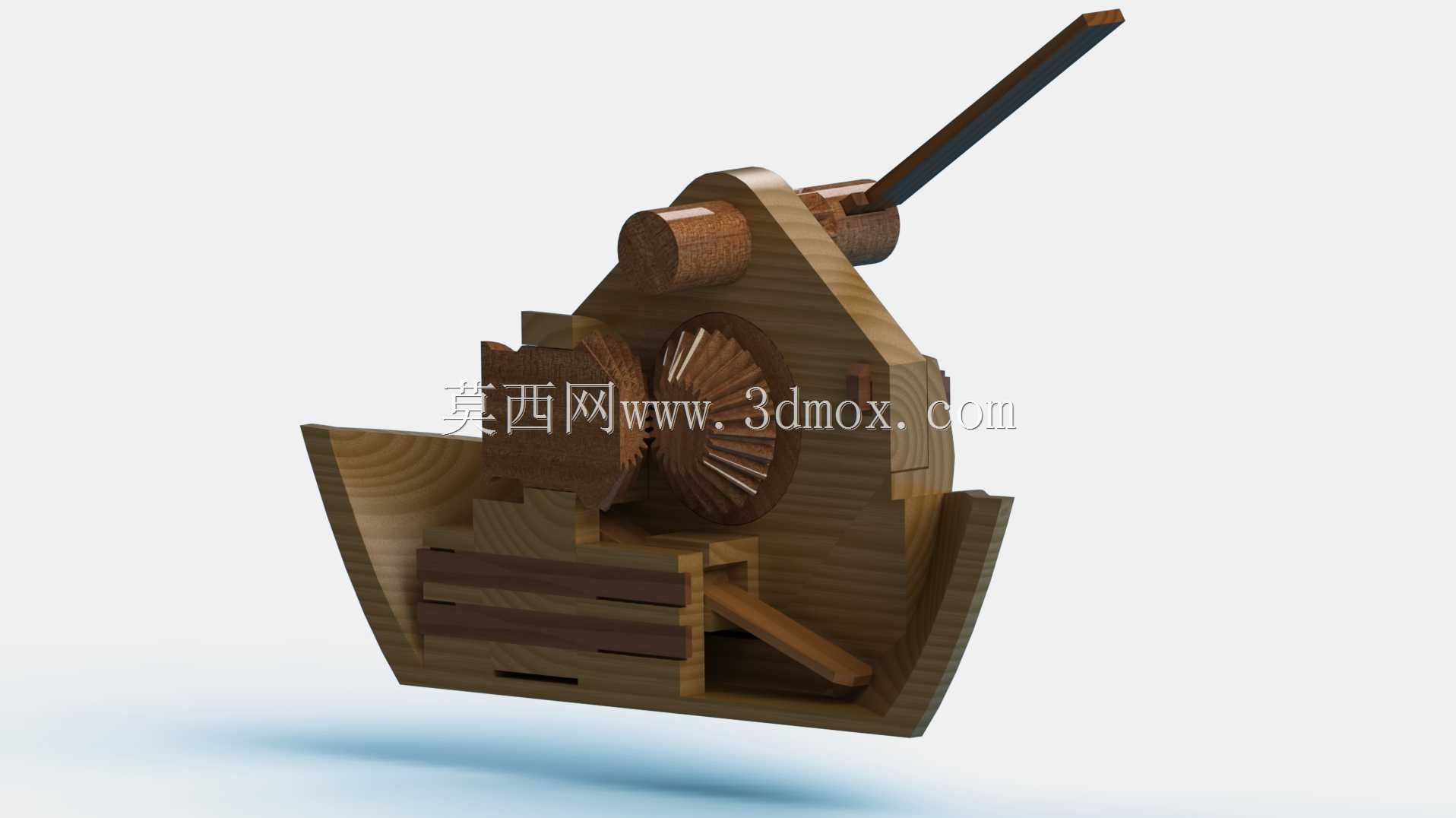

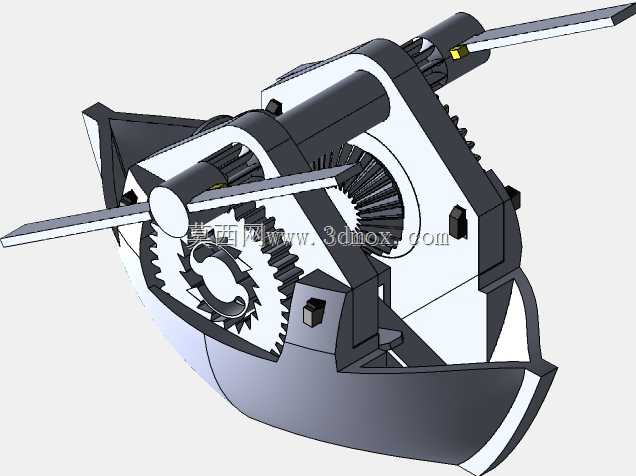

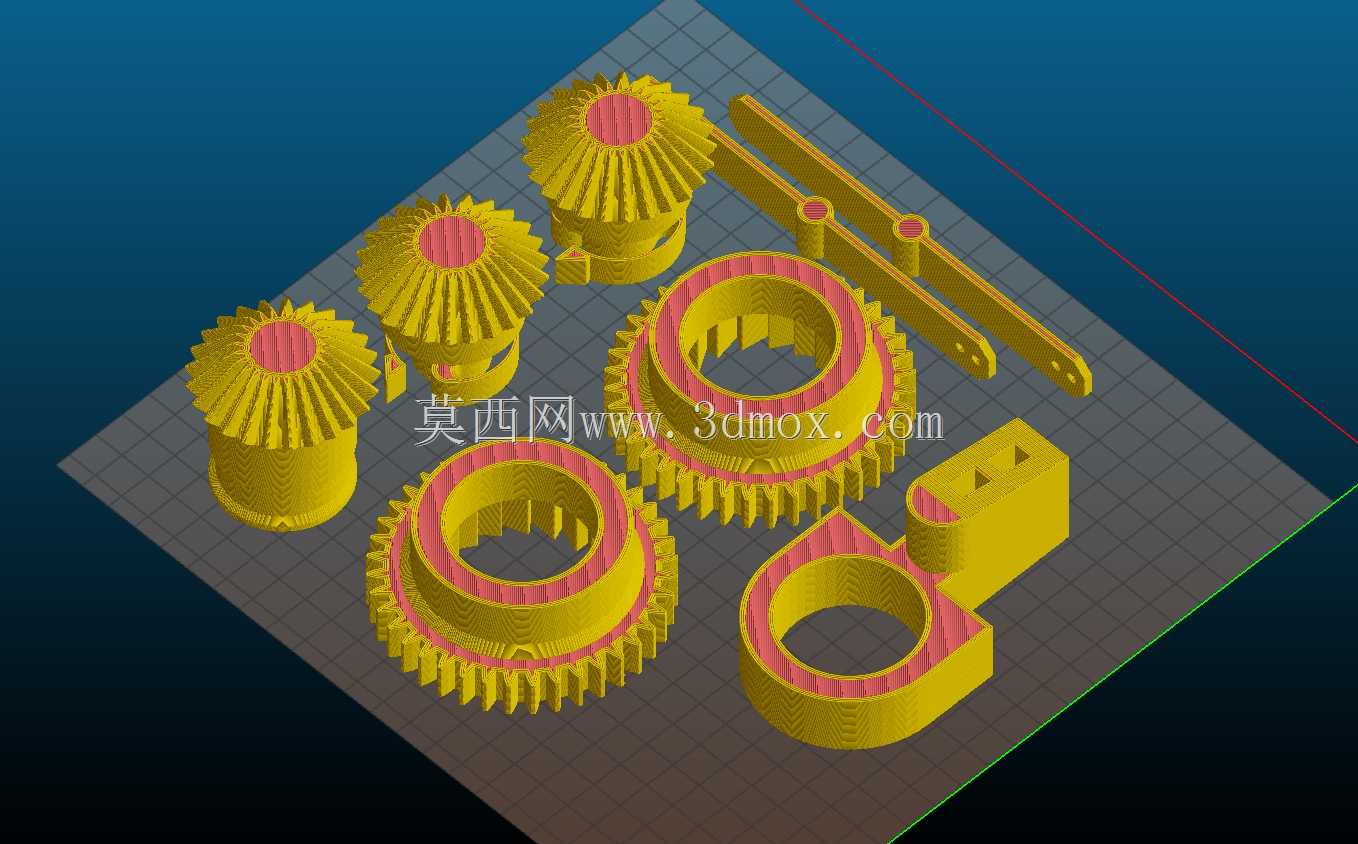

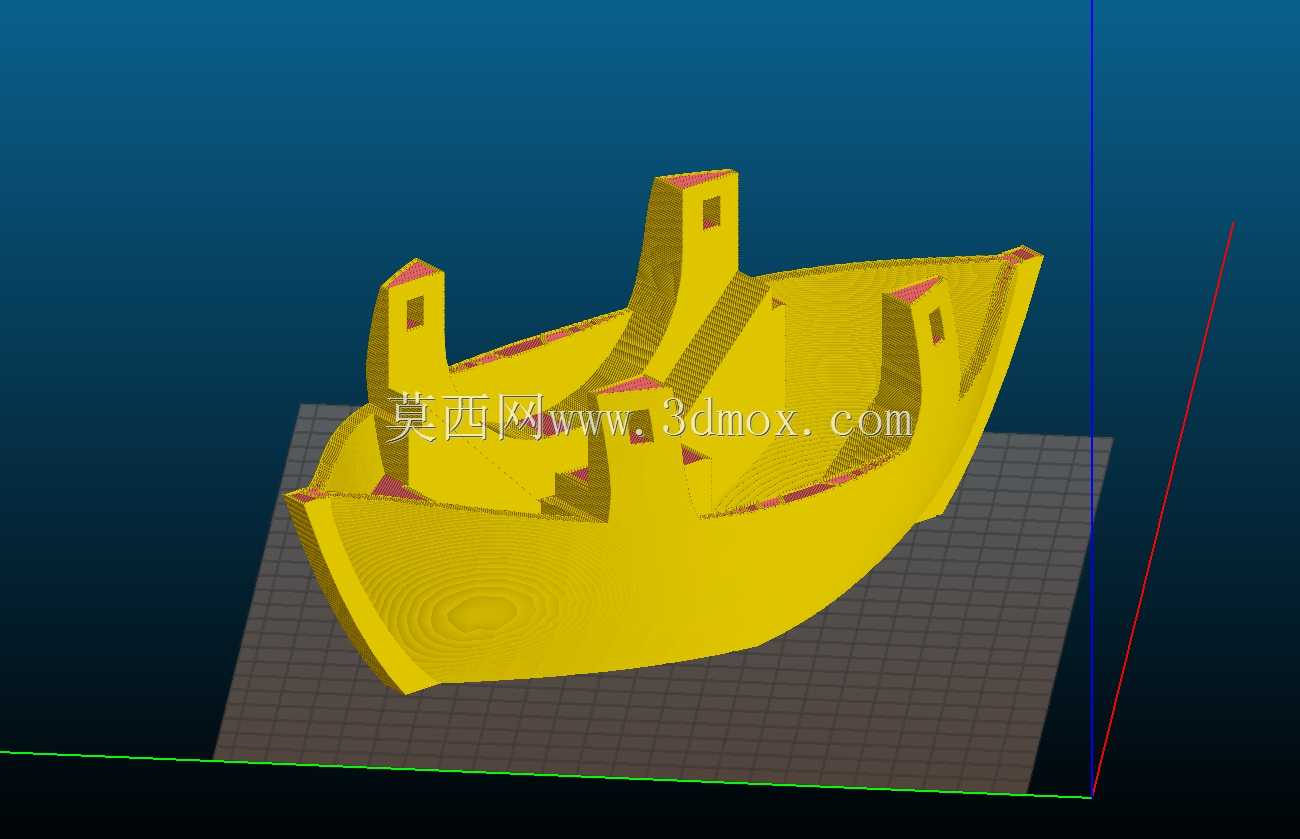

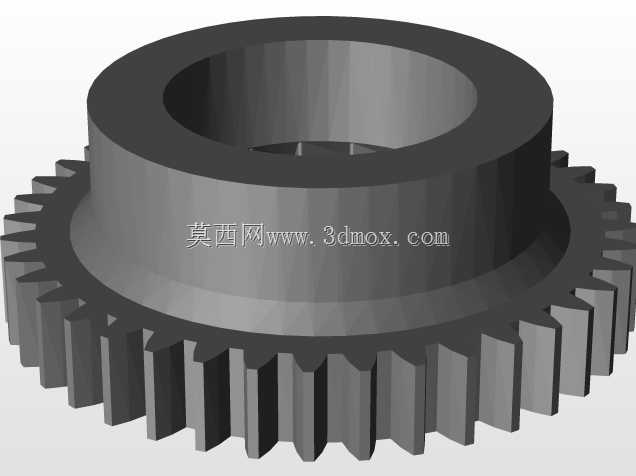

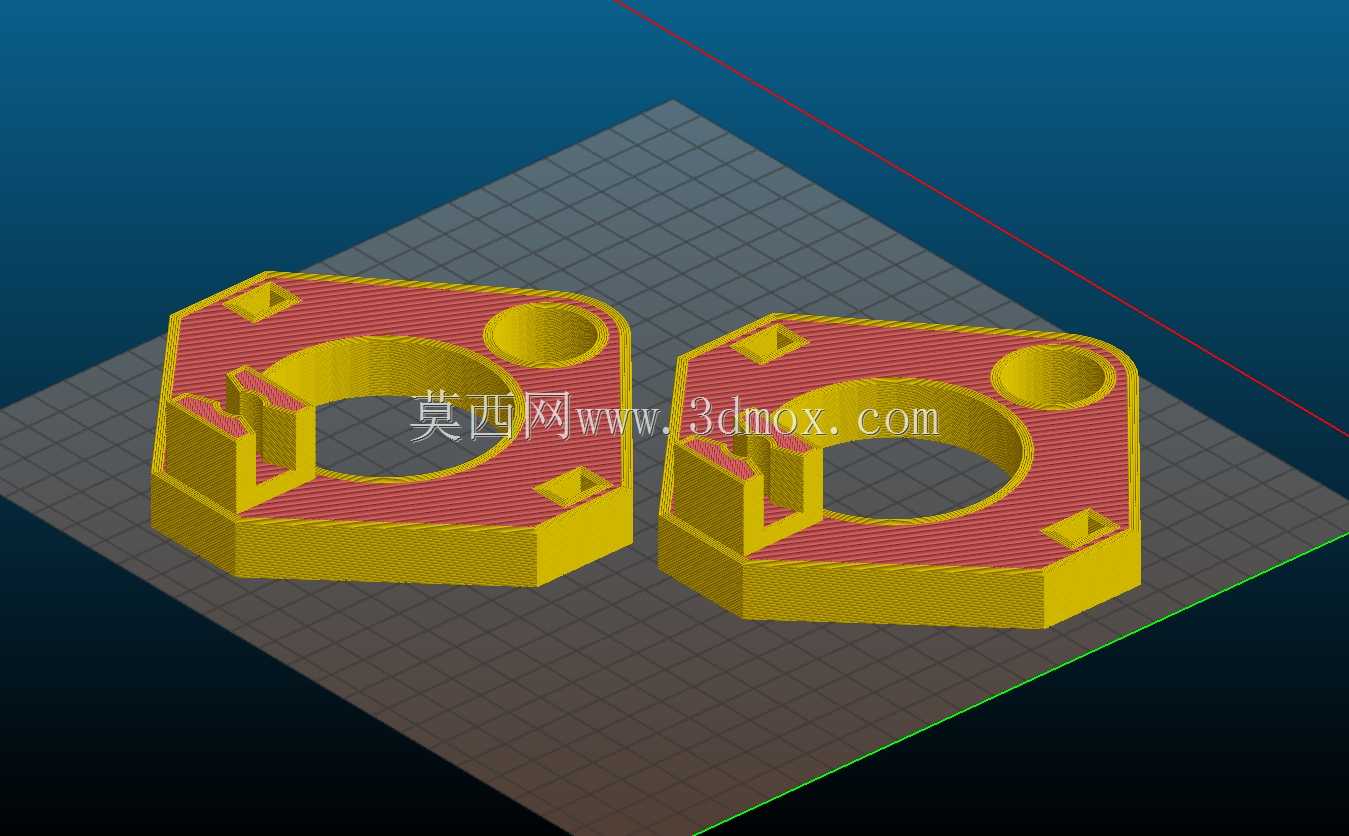

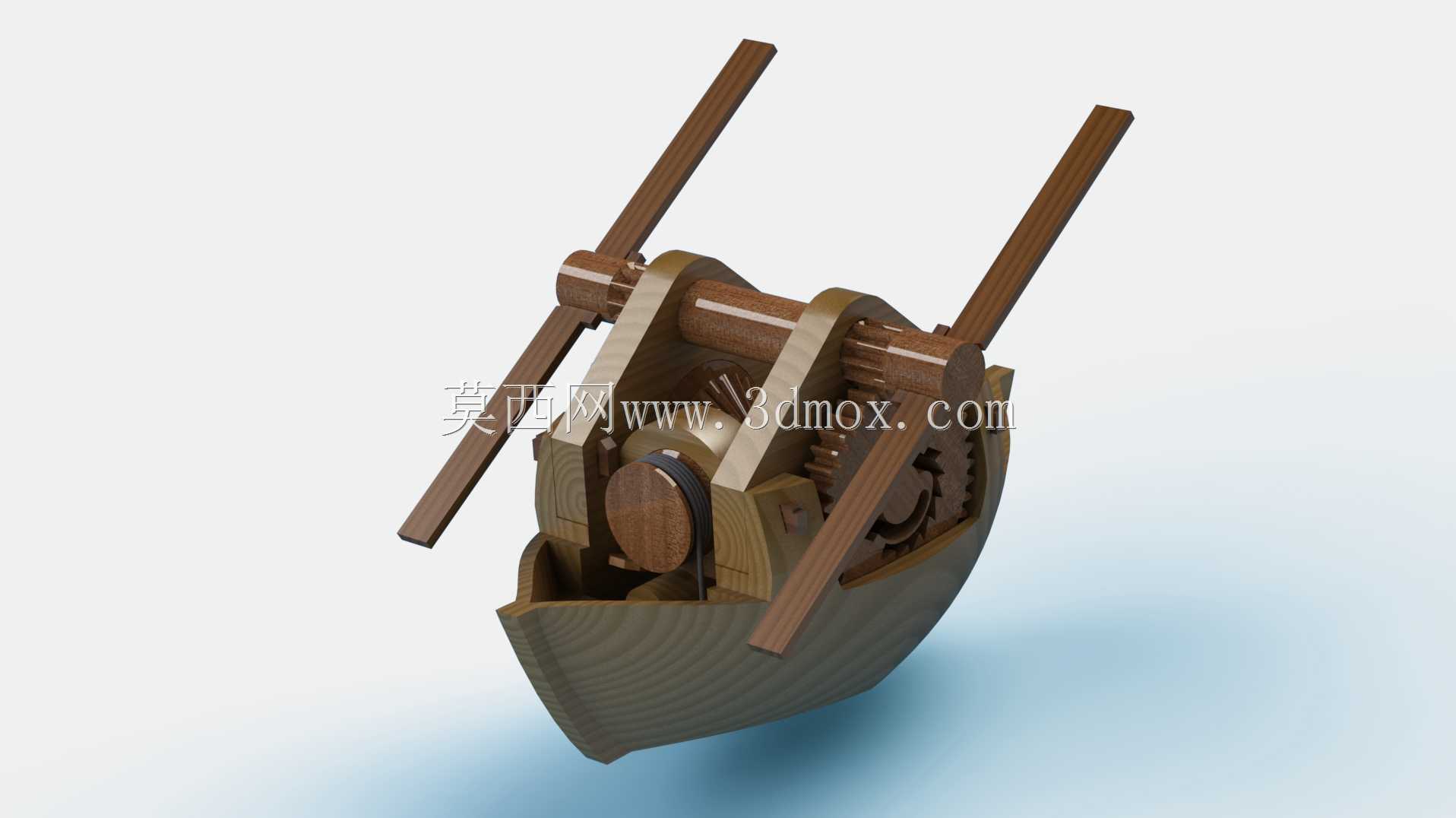

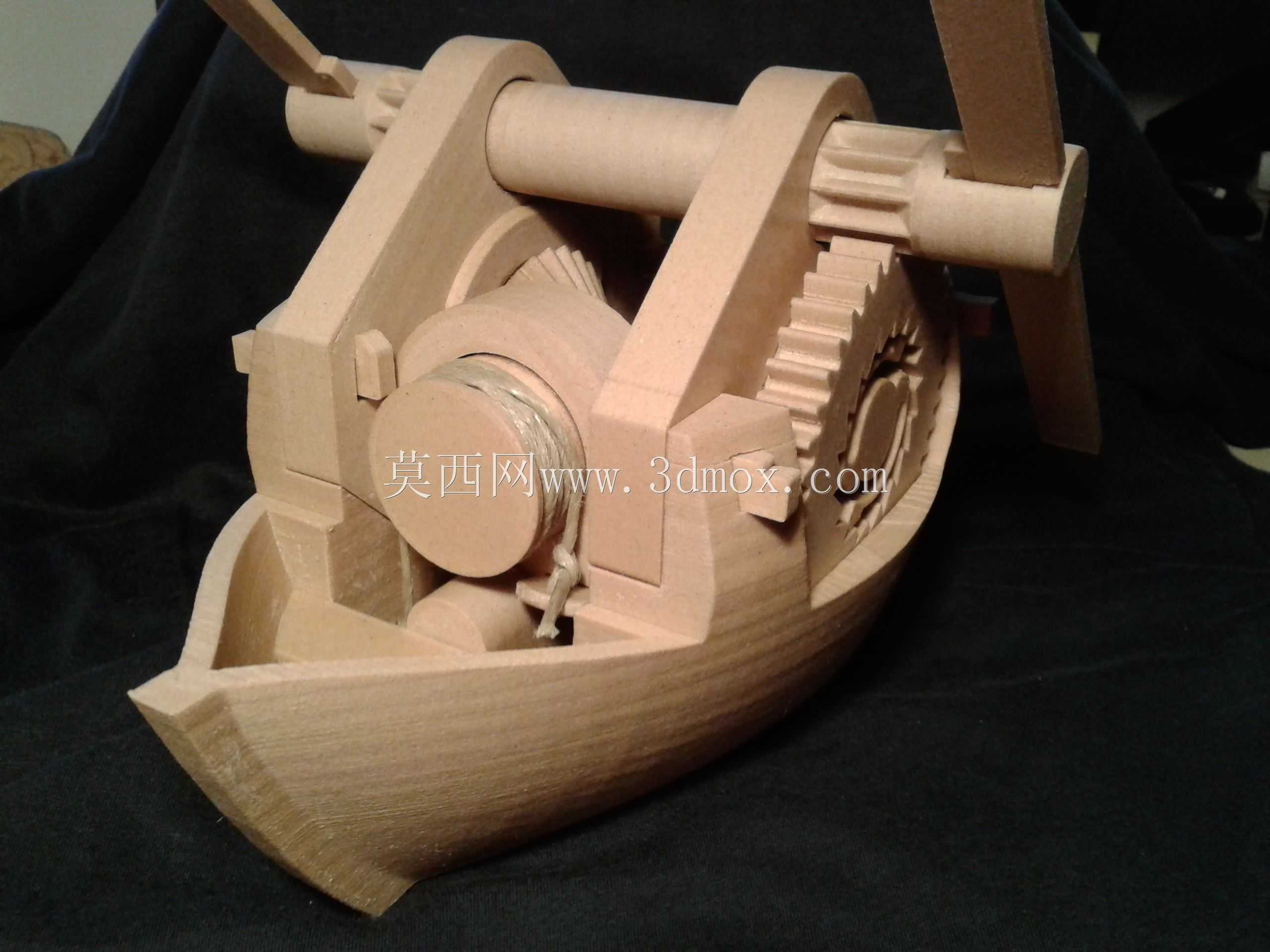

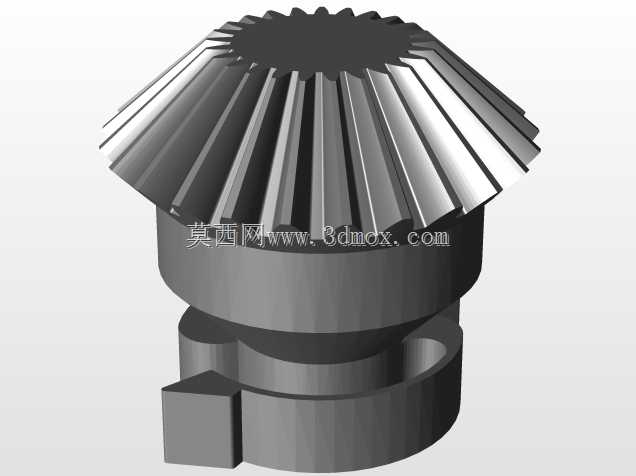

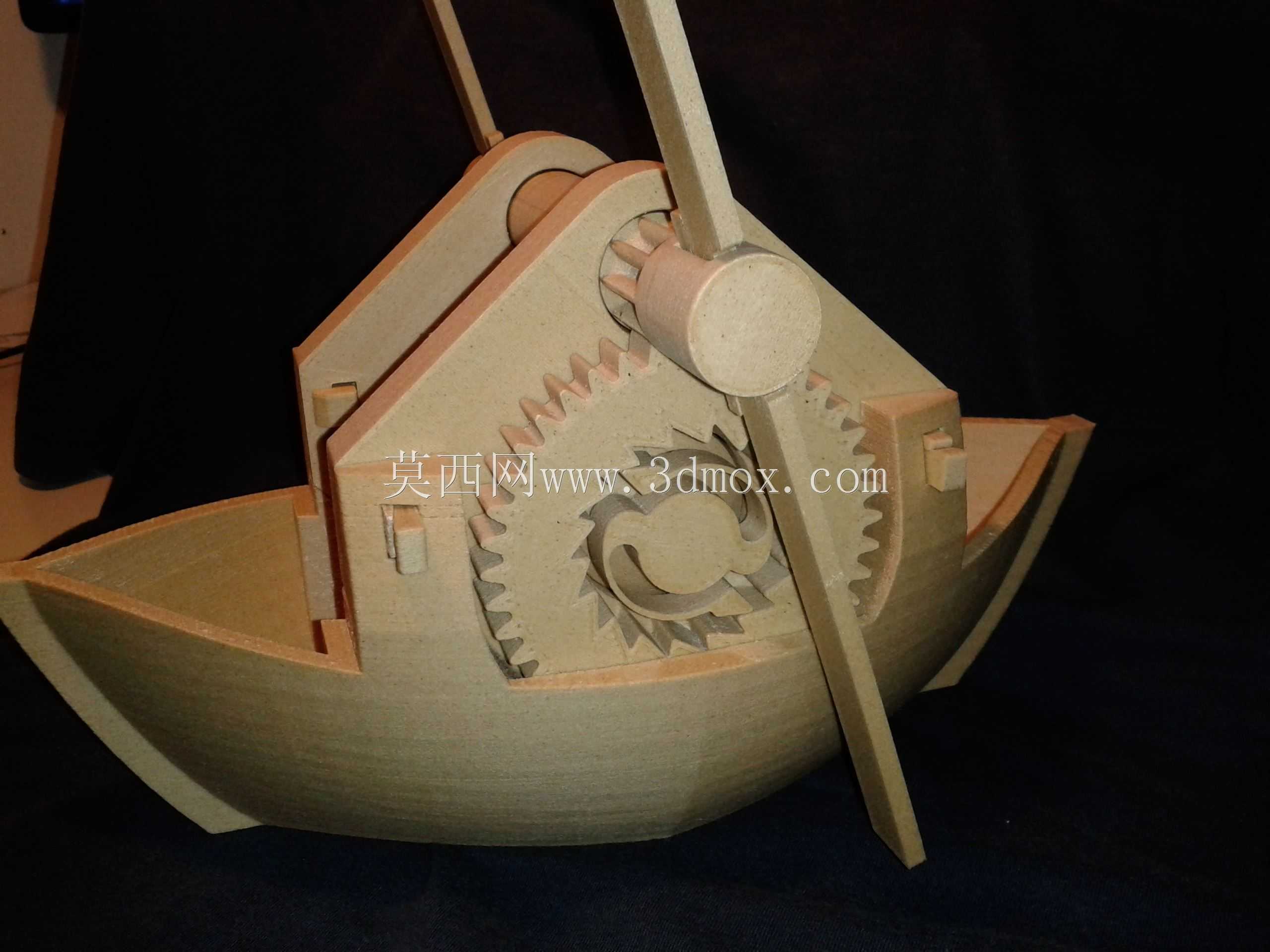

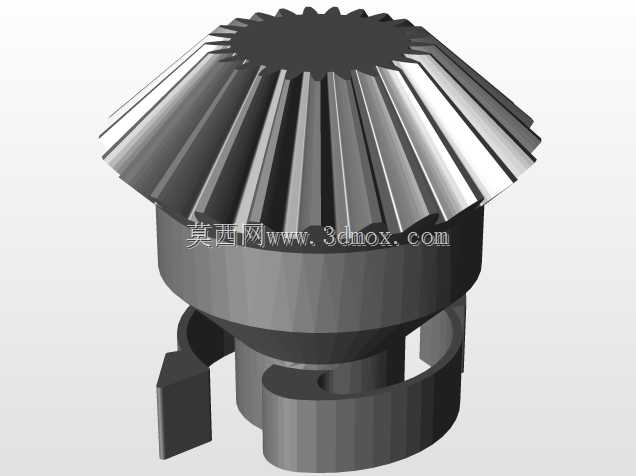

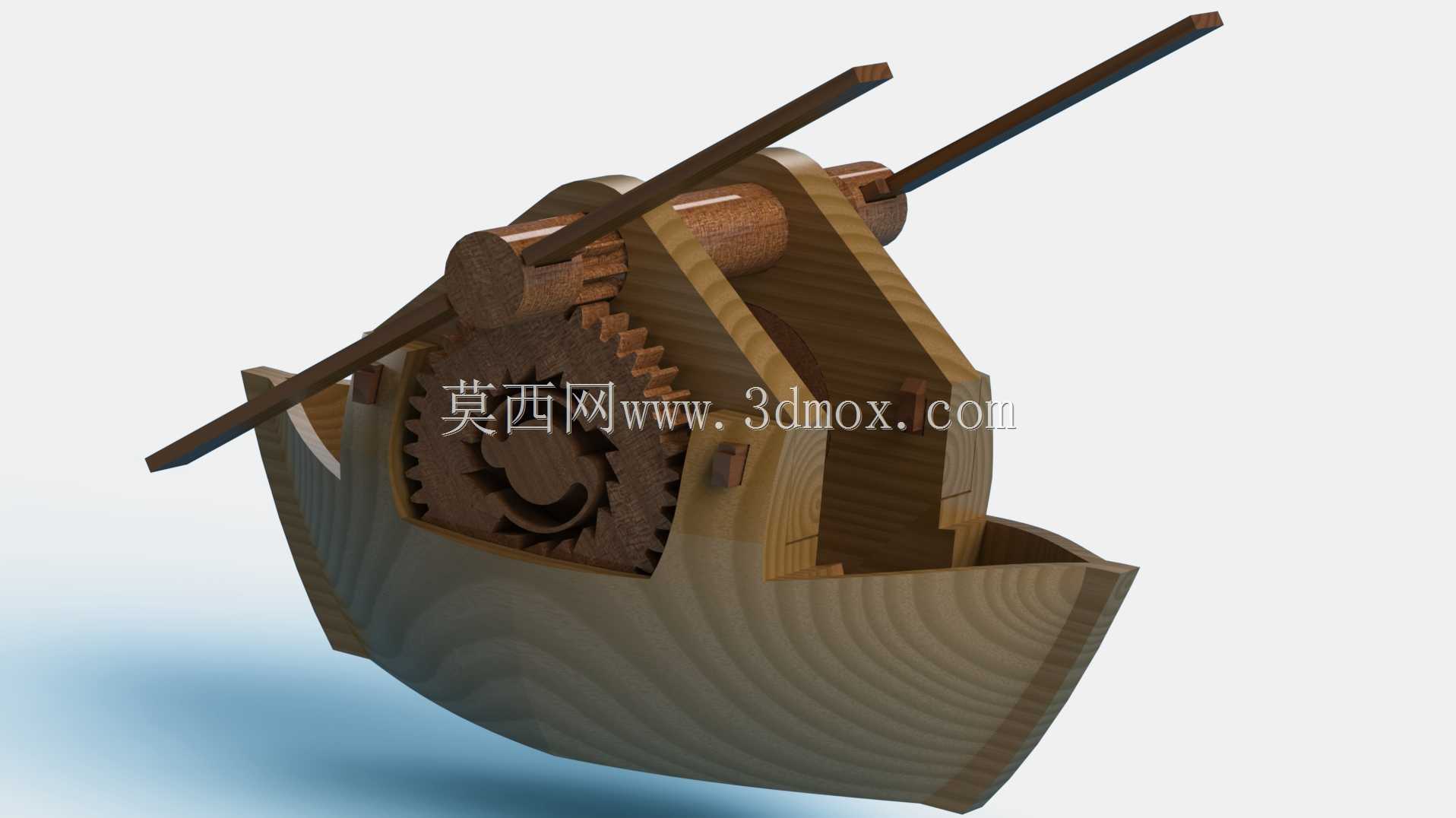

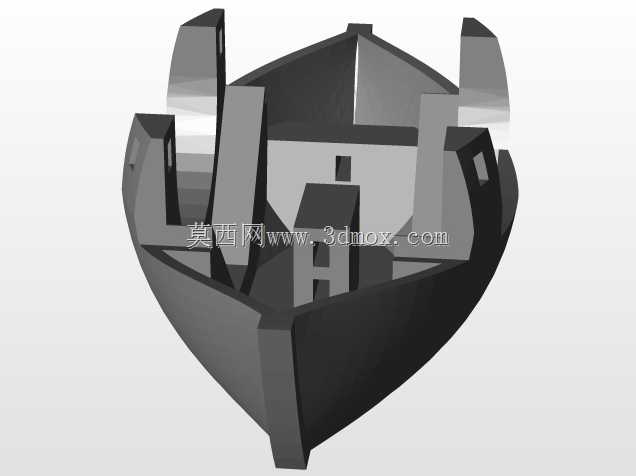

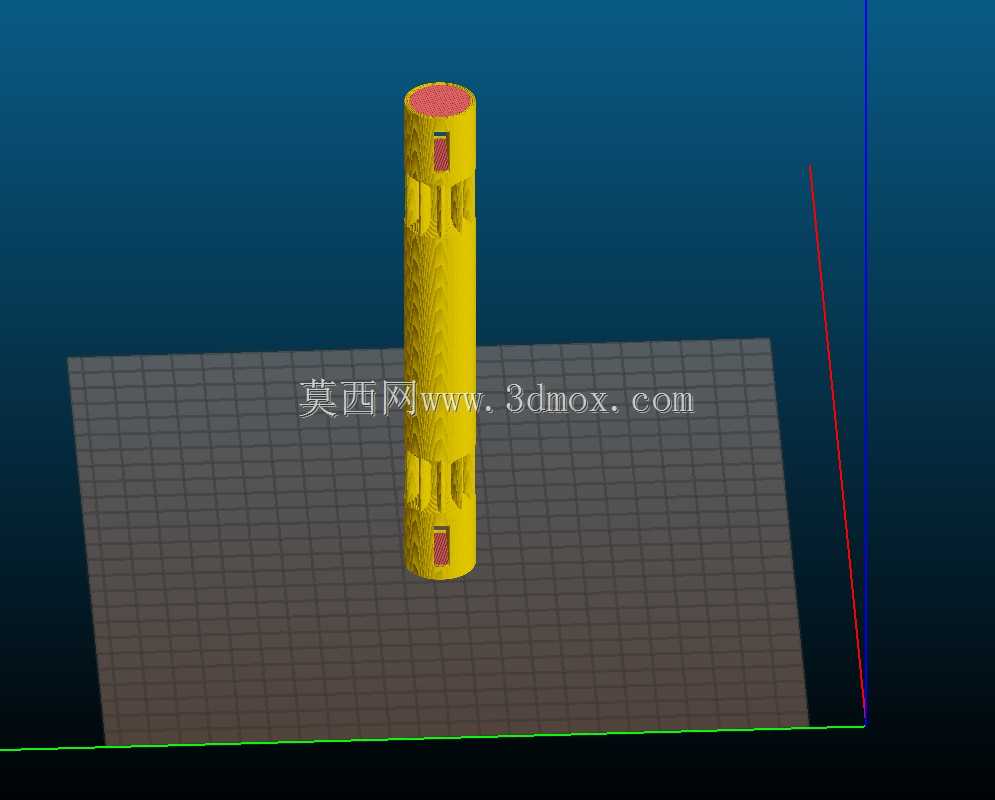

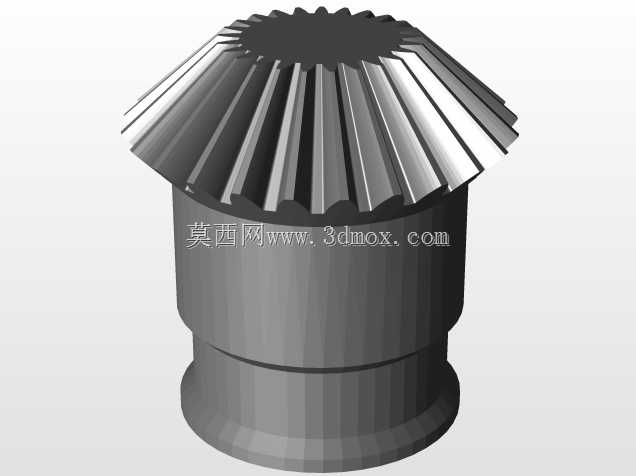

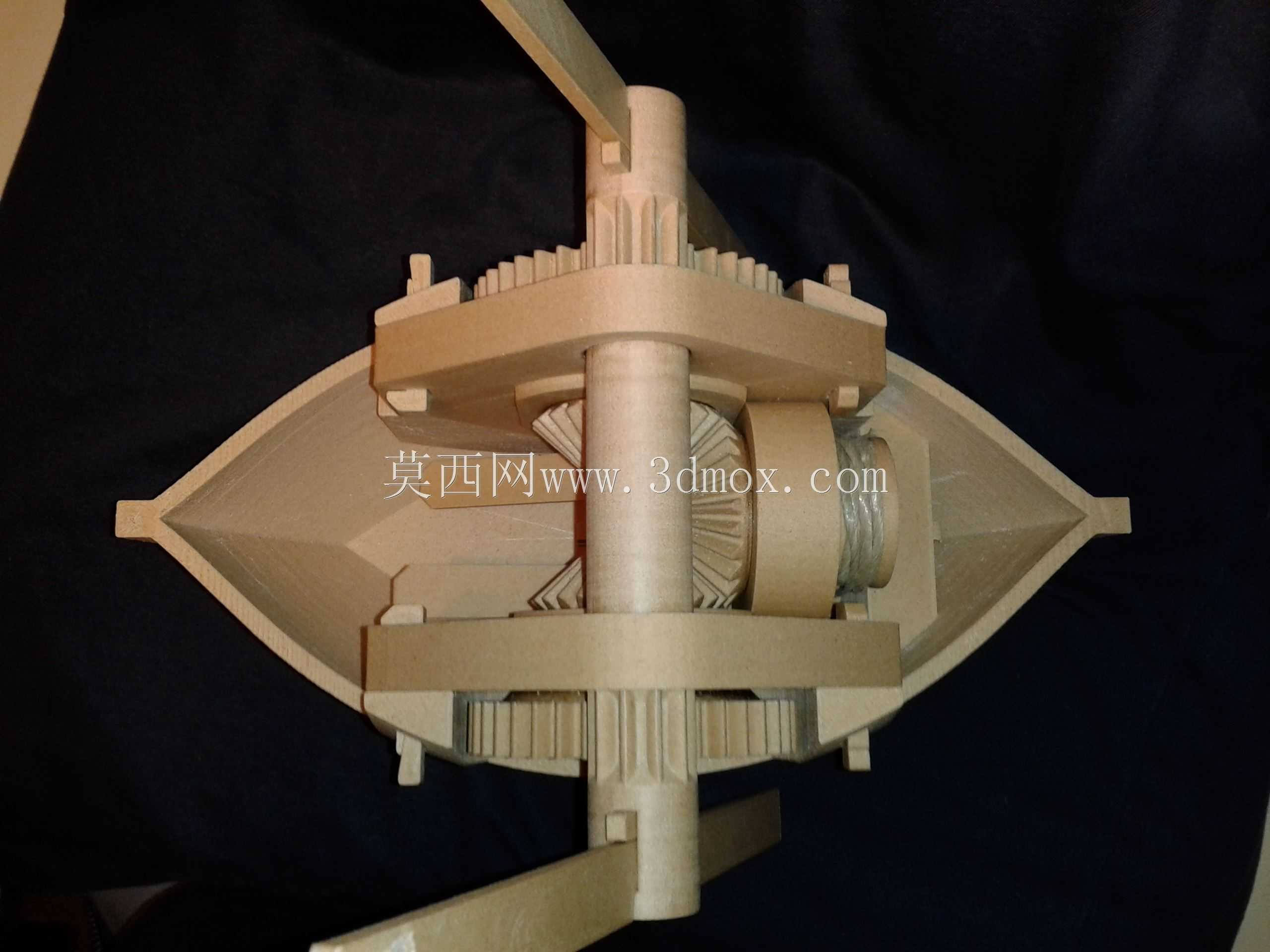

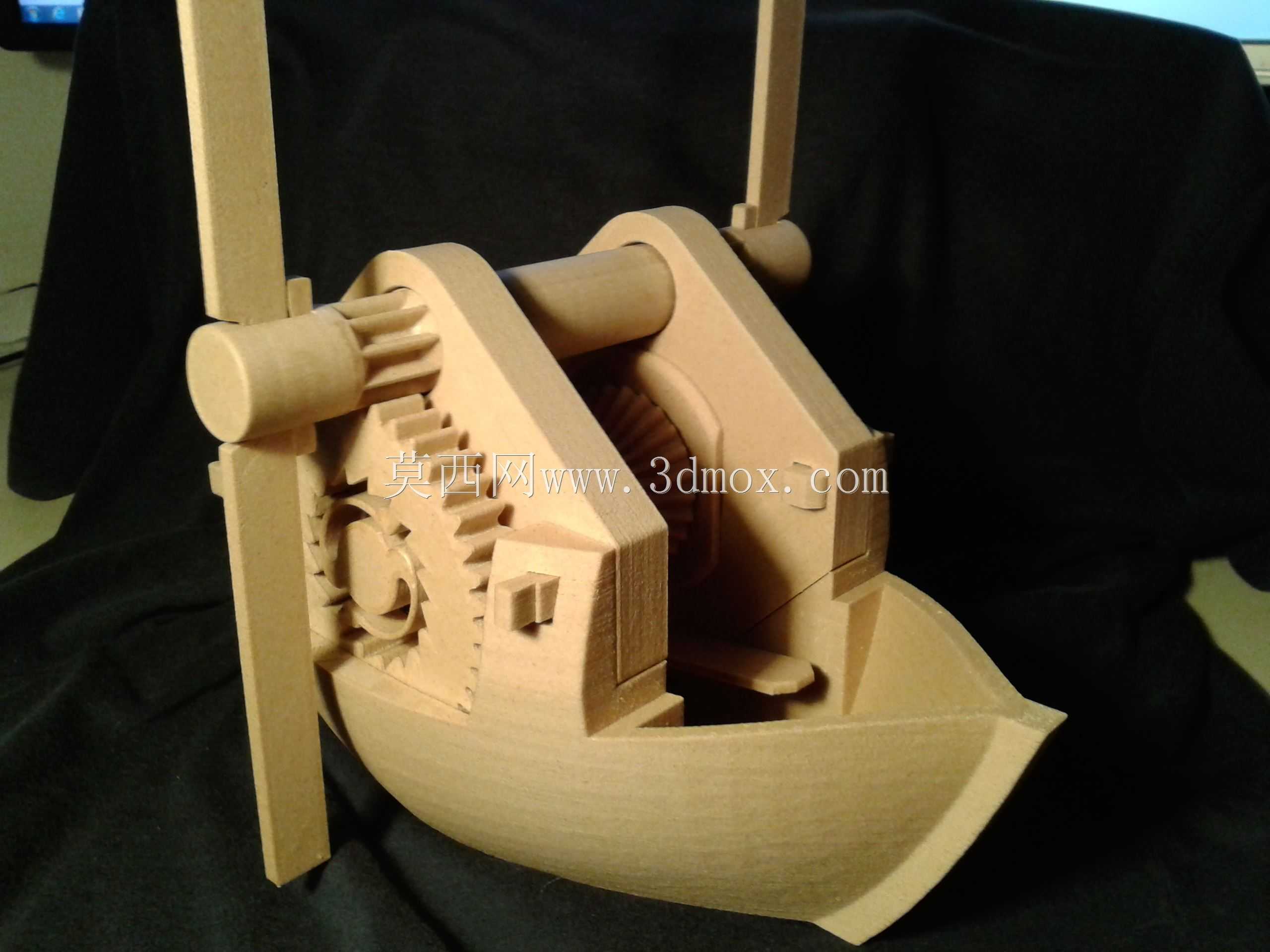

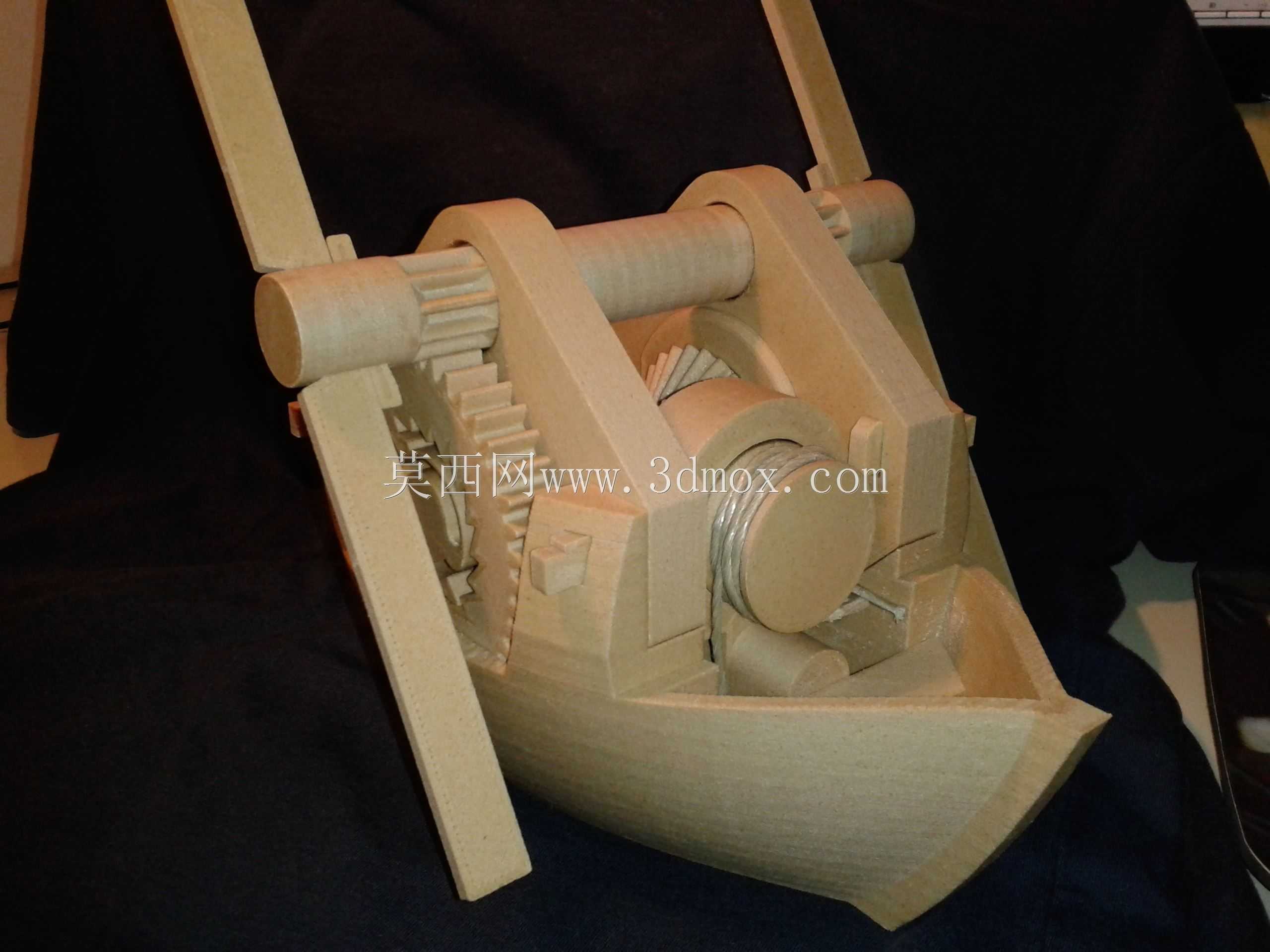

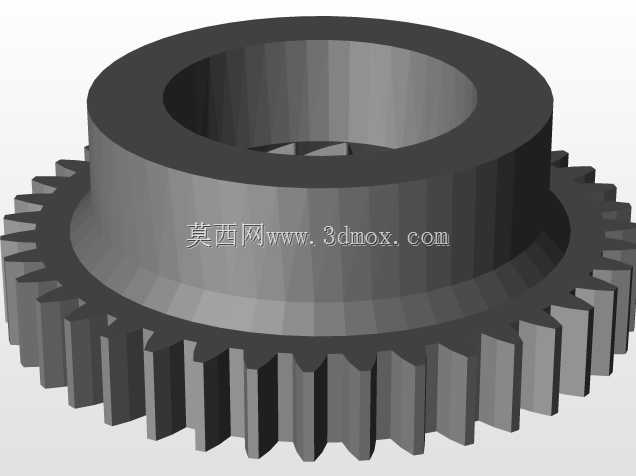

这款复刻达芬奇经典机械设计的桨船结构模型，主打桌面展示、机械原理教学与手工拼装体验三大应用场景，既可以作为机械爱好者的桌面收藏摆件，直观展示古典机械传动的精妙设计，也能作为中小学科创教育的实操教具，帮助学习者理解齿轮啮合、动力传递的基础机械原理，同时适配手工爱好者的拼装需求，全程无需额外紧固件即可完成组装。从实际用途来看，该模型并非用于水域航行的功能性船只，而是聚焦机械结构的可视化呈现，通过外露的齿轮组、桨叶转轴与船体的整合设计，将达芬奇手稿中隐藏的动力传导逻辑转化为可触摸、可操作的实体结构，转动侧方桨轴即可带动内部齿轮组运转，同步驱动两侧桨叶模拟划水动作，完整还原设计中的动力传递路径。在功能特性上，模型针对FDM增材制造工艺做了全链路适配优化，所有部件均采用无支撑打印设计，无需额外添加支撑结构即可完成生产，大幅降低打印后的后处理工作量；活动部件与非活动部件预留了差异化装配间隙，活动啮合部位预留0.6mm间隙保证运转顺滑无卡滞，固定拼接部位预留0.2mm过盈量，确保组装后结构紧实不松散；整体采用楔子榫卯式拼接设计，全程不需要螺丝、胶水等额外辅材，仅靠部件间的卡扣与楔紧结构即可完成整体组装，降低了拼装门槛。设计思路上，团队在保留达芬奇原始桨船核心传动逻辑的基础上，对齿轮齿形、船体壁厚做了现代化优化，将原始手稿中偏薄的结构件调整为更适配3D打印的壁厚，重新设计的现代齿形齿轮啮合更平稳，运转时无卡顿跳齿问题，同时加厚的船体结构提升了整体抗形变能力，即便采用PLA、木质PLA等常见打印耗材制作，也能保证长期摆放不变形、传动结构不松脱。外形尺寸与安装边界方面，模型最小打印成型尺寸为220mm×220mm×200mm，适配绝大多数桌面级FDM3D打印机的成型仓尺寸，打印时可适配0.4mm或0.5mm直径喷嘴，支持45度角的常规打印摆放，无需特殊切片参数即可完成生产；组装完成后整体轮廓贴合船体流线造型，无外凸的尖锐结构，摆放时仅需占用相当于A4纸大小的桌面空间，适配书架、展示柜、办公桌等多种摆放场景。
