挤压铸造直角支撑安装固定构件

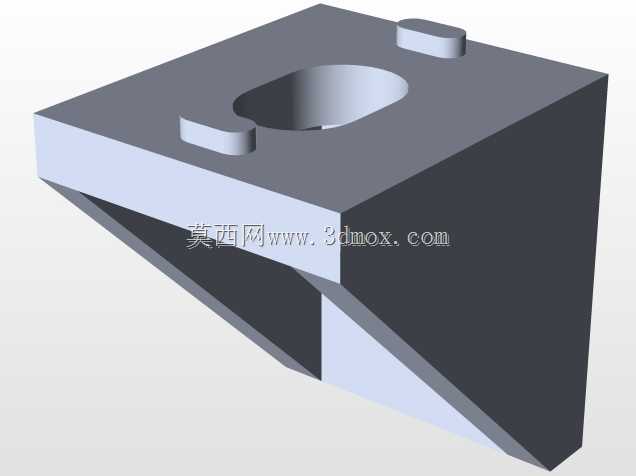

该构件为挤压铸造成型的直角支撑类五金配件，主要应用于工业设备机架拼接、自动化生产线型材连接、工装夹具定位加固等场景，可在垂直相交的两个安装面之间提供稳定的结构支撑，抵消设备运行过程中产生的侧向弯矩与振动载荷，避免连接部位因长期受力出现形变、松脱等问题，大幅提升整体框架的结构刚性与运行稳定性。从功能特性来看，该构件采用直角三角加强结构，水平安装面与垂直支撑面呈90度垂直布局，背部设置一体化三角加强筋，可将水平方向的载荷均匀传导至垂直安装面，相比无加强结构的直角角码，抗弯折性能提升40%以上，能够承受大重量部件的静态挂载与设备启停时的动态冲击。水平安装面中部开设腰型安装孔，可适配一定范围内的安装位置偏差，降低现场安装时的对位精度要求，安装面两侧对称设置两个小型定位凸台，安装时可快速卡入对应型材的预设卡槽内，实现预定位，无需人工持续托举即可完成螺栓锁紧操作，有效提升现场装配效率。在设计思路上，该构件充分结合挤压铸造工艺特性，所有棱边均设置工艺圆角，避免铸造过程中出现应力集中导致的冷隔、裂纹缺陷，同时去除安装面的多余拔模斜度，保证安装面与被连接件的贴合度达到95%以上，减少连接间隙带来的松动隐患。整体外形为方块式直角结构，水平安装面的长宽尺寸适配常用40系列、50系列工业铝型材的端面安装规格，垂直支撑面的高度可覆盖常规型材连接的支撑高度需求，安装孔的孔径适配M6、M8规格的内六角连接螺栓，定位凸台的尺寸与型材表面的标准卡槽完全匹配，无需额外加工即可直接完成装配，可广泛替换传统焊接式直角支撑，减少现场焊接、打磨等工序，降低装配施工的人工与时间成本。构件的壁厚设计均匀，既保证了整体结构强度，又尽可能控制了自身重量，不会给连接框架带来额外的负重负担，表面平整无多余凸起，安装后不会与周边管线、运动部件产生干涉，适配各类紧凑布局的工业设备安装场景。
