Arduino开源开发板微控制器结构设计

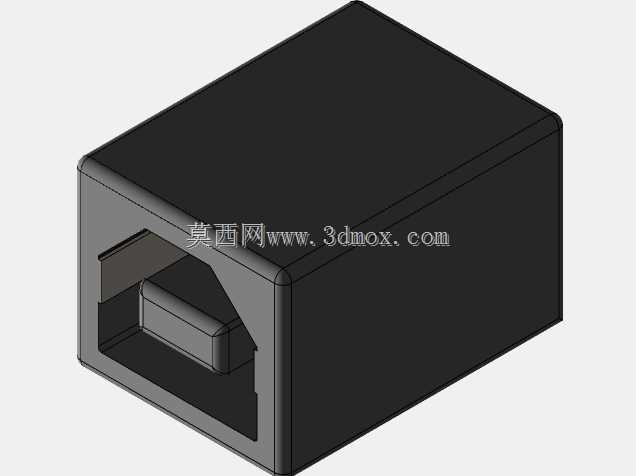

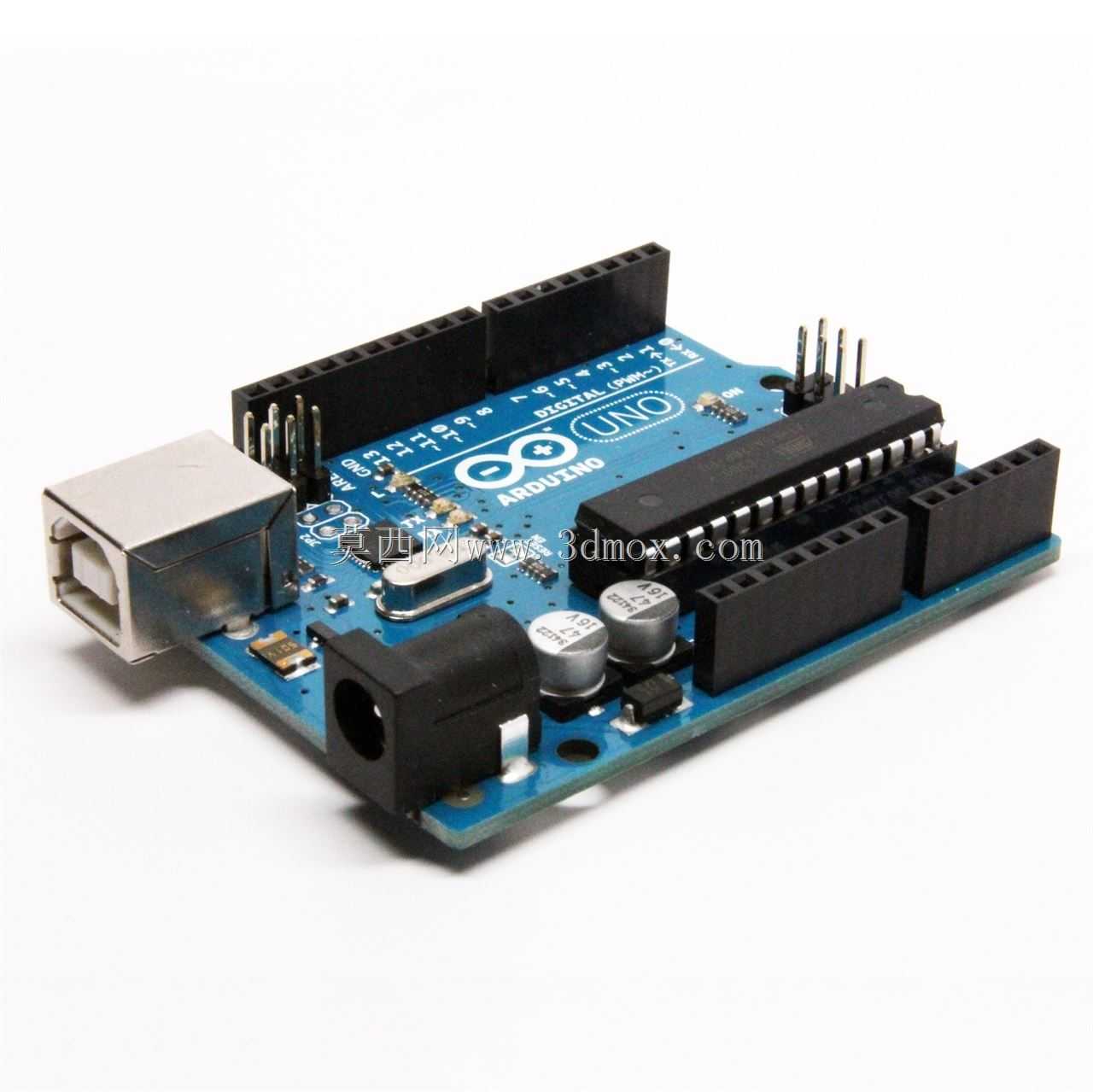

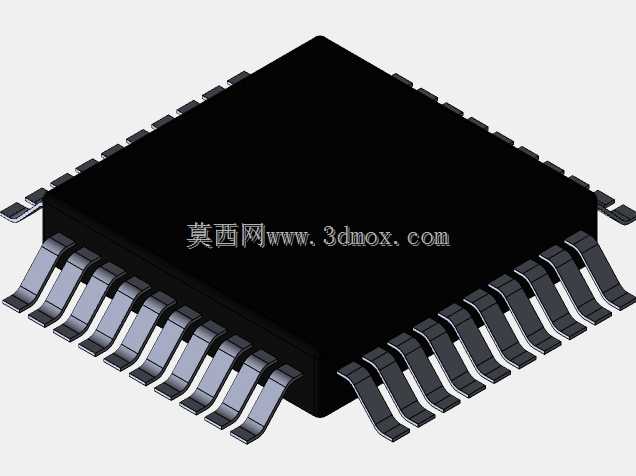

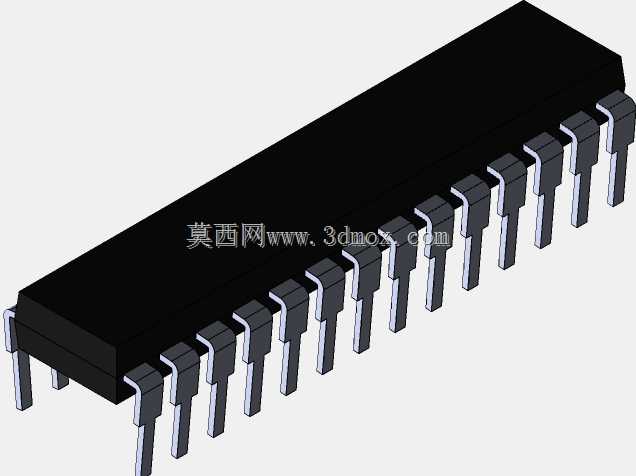

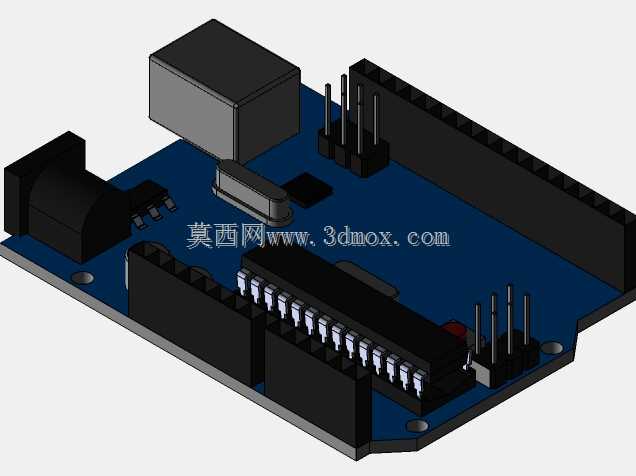

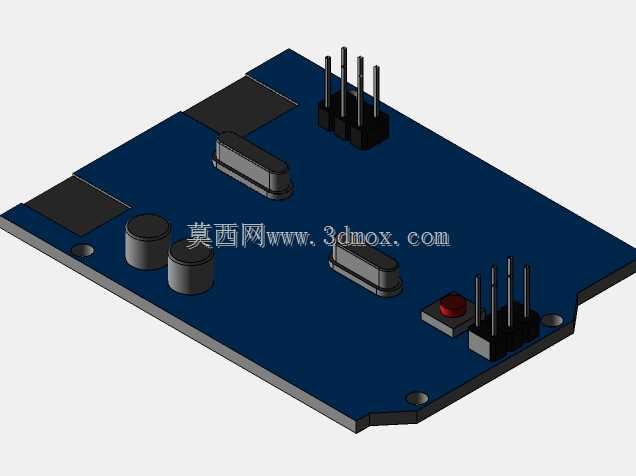

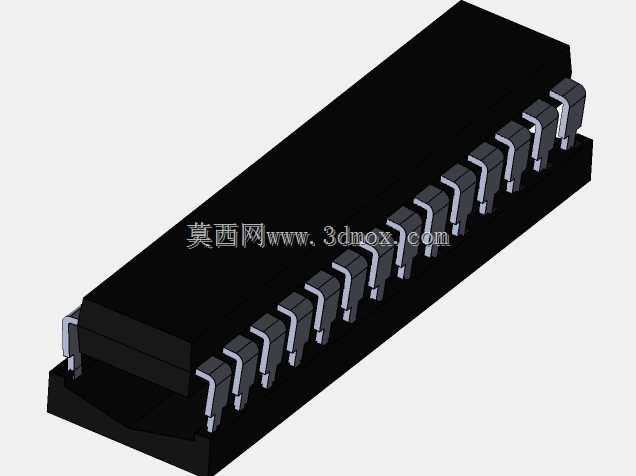

这款微控制器开发板是面向嵌入式开发、电子原型制作场景设计的开源硬件载体，广泛应用于创客项目开发、学生电子竞赛作品制作、小型智能设备原型验证、工业简易控制节点搭建等场景，能够为各类创意电子项目提供稳定的核心控制支撑，帮助开发者快速完成硬件逻辑搭建与功能调试，降低嵌入式开发的入门门槛。从实际用途来看，该开发板可通过数字IO口、模拟输入口外接各类传感器、执行器件，实现环境数据采集、电机驱动控制、人机交互对接、通讯数据传输等功能，既可以作为独立控制核心运行简单的逻辑程序，也可以作为从属功能模块接入更复杂的控制系统，承担特定的数据采集或执行驱动任务，适配智能家居小装置、教育机器人、互动艺术装置、小型自动化检测工装等多类项目的控制需求。在功能特性设计上，开发板集成了USB通讯接口，可直接完成程序烧录与串口数据交互，无需额外配置专用烧录器；板载稳压电路能够适配宽范围的外接电源输入，保证不同供电场景下核心芯片的稳定运行；预留的标准排针接口完全兼容通用杜邦线连接，无需定制转接件即可快速外接各类扩展模块；板载复位按键、状态指示灯能够帮助开发者快速完成程序运行状态判断与故障排查，提升调试效率。设计思路上，整体采用标准化的板型布局，核心主控芯片布置在板身中部，周边围绕电源电路、晶振电路、接口电路做分区排布，既保证了信号走线的最短路径，减少信号干扰，也预留了足够的操作空间，方便外接模块的插拔操作；接口位置排布充分考虑日常使用习惯，电源接口放置在板身侧边，USB接口放置在板端，排针沿板身两侧平行布置，符合多数扩展板的安装适配标准，能够兼容市面上绝大多数通用扩展盾板，无需修改结构即可直接堆叠使用。外形尺寸与安装边界方面，板身采用规整的矩形轮廓，四角预留标准安装孔位，可直接通过铜柱固定在项目外壳或安装基座上，板身高度控制在常规电子元件的安全高度范围内，所有外接元件的凸起高度均不超过板载接口的最高高度，堆叠安装时不会出现元件干涉问题；接口向外延伸的尺寸充分考虑了常规插头的插拔空间，安装后不会出现插头与周边结构磕碰的情况，能够适配各类紧凑空间内的安装需求。
