六旋翼模块化无人机机架结构设计

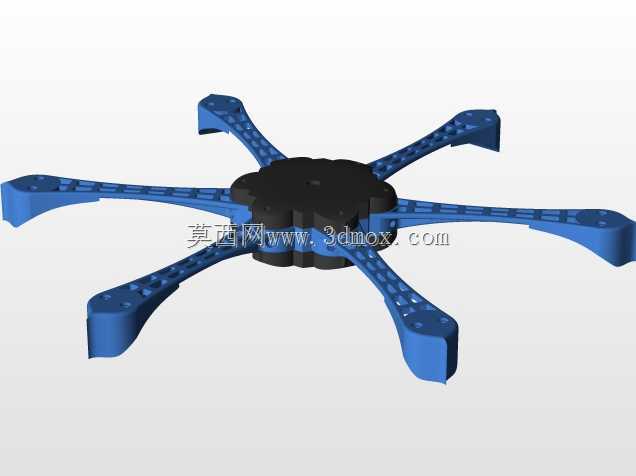

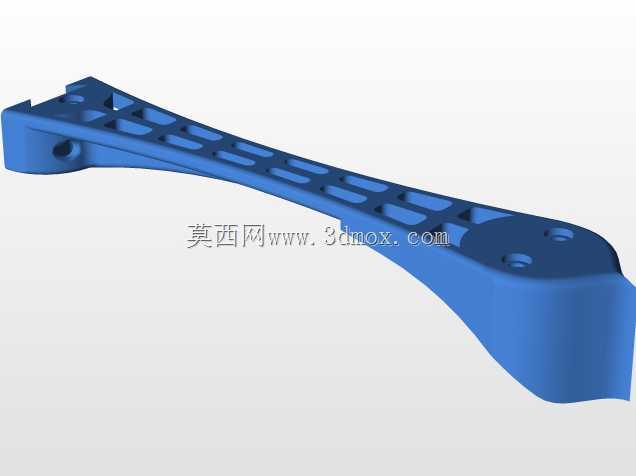

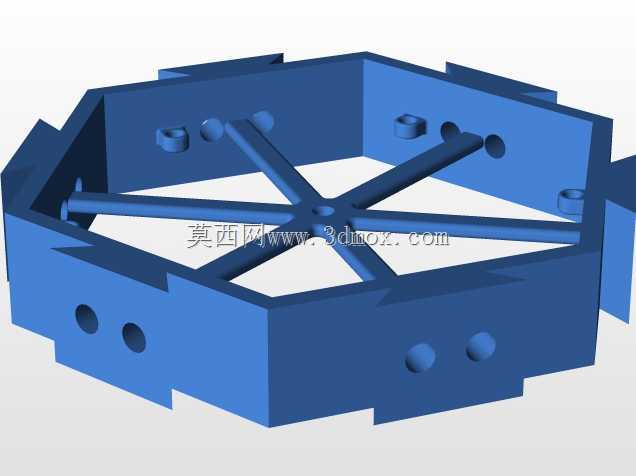

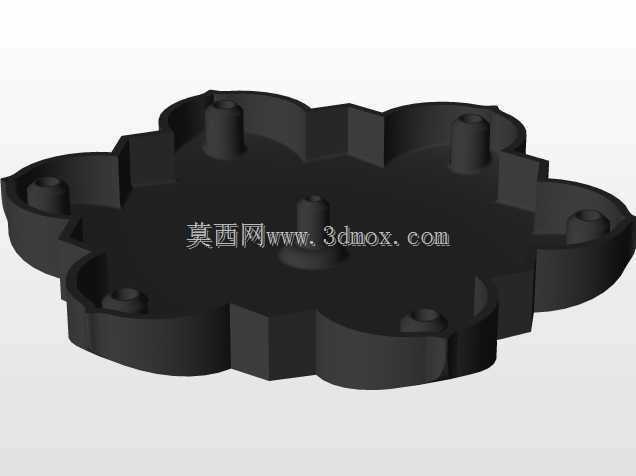

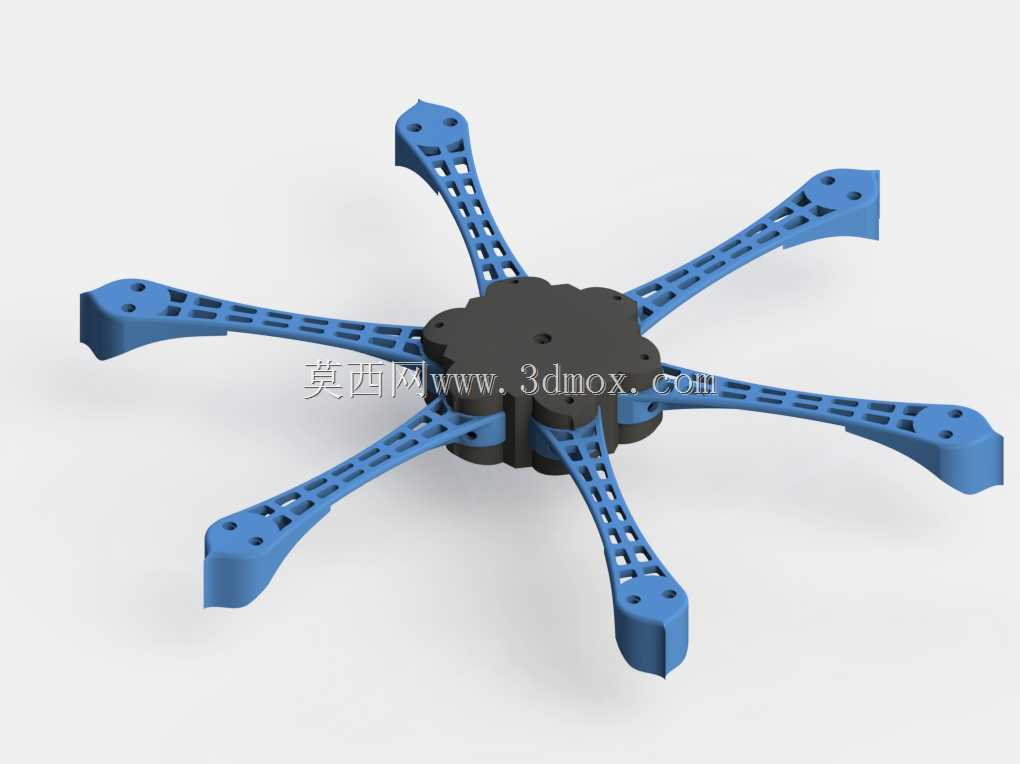

这款六旋翼机架主要面向消费级航拍、小型作业巡检、高校航模研发实训等应用场景，可作为小型多旋翼飞行器的核心承载结构，适配日常户外航拍取景、农林小范围样点监测、低空环境数据采集、教学实验平台搭建等实际用途，能够为飞控系统、动力组件、电池、任务载荷提供稳定可靠的安装支撑。在功能特性设计上，机架采用六轴对称布局，相比常规四旋翼结构拥有更强的动力冗余，单动力单元出现异常时仍可维持短时可控飞行，大幅提升作业与飞行过程的安全性；机臂部分采用镂空式轻量化结构设计，在保证结构强度满足飞行载荷要求的前提下，尽可能削减非必要结构重量，有效提升整机推重比，延长续航时长；中心板采用花型对称轮廓，边缘做圆弧过渡处理，既能够避让机臂安装位的走线空间，也可减少飞行过程中的尖锐结构风阻，同时避免尖锐边角在运输、组装过程中造成磕碰损伤。设计思路上重点围绕模块化与易维护性展开，全机采用单螺杆快拆锁紧结构连接机臂与中心板，无需复杂专用工具即可完成机臂的拆卸与更换，同规格机臂可完全互换，日常外出作业时可将机臂拆分收纳，大幅缩小携带体积，出现机臂损坏时也可快速替换备件，无需整体更换机架；布线结构采用隐藏式内走线设计，所有电调、信号线缆均可沿机臂内部镂空槽位排布至中心板区域，避免线缆外露在飞行过程中产生风阻，同时减少外露线缆被桨叶剐蹭、被户外树枝勾挂的风险，提升整机布线整洁度与飞行可靠性。安装边界方面，六支机臂沿中心板呈60度等角分布，机臂末端预留标准电机安装孔位，可适配主流22、23系列无刷电机的安装尺寸，中心板上下层预留充足堆叠空间，可满足常规飞控板、电调、电池、图传模块的层叠安装需求，机臂与中心板的锁紧结构做了对位防呆设计，组装时无需反复调整角度即可快速对齐安装孔位，降低新手组装的操作门槛，中心区域预留的通用安装孔位也可拓展搭载小型云台、迷你任务载荷等配件，适配不同场景的使用需求。
