Ultimaker2桌面级3D打印设备防护外罩结构

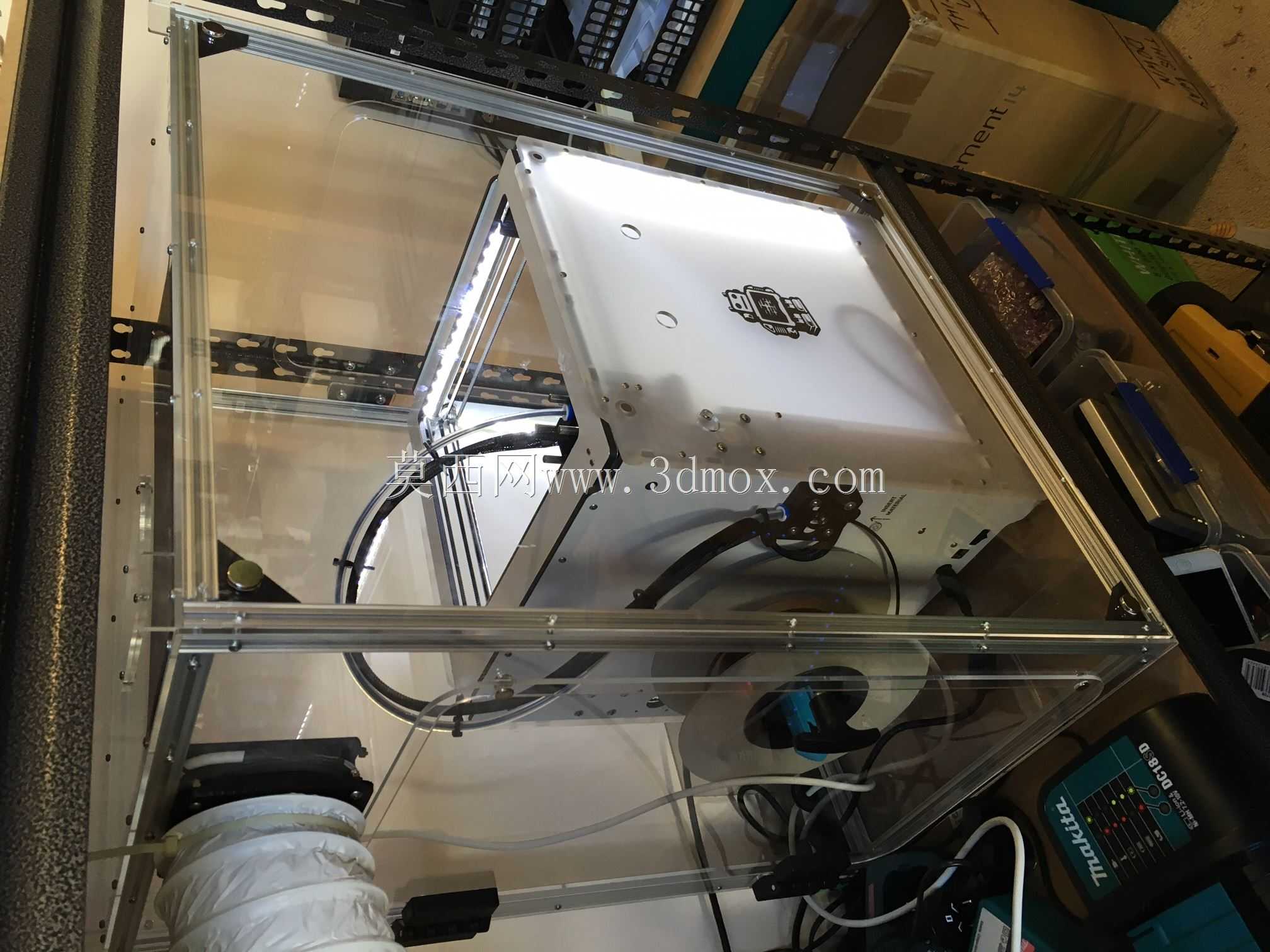

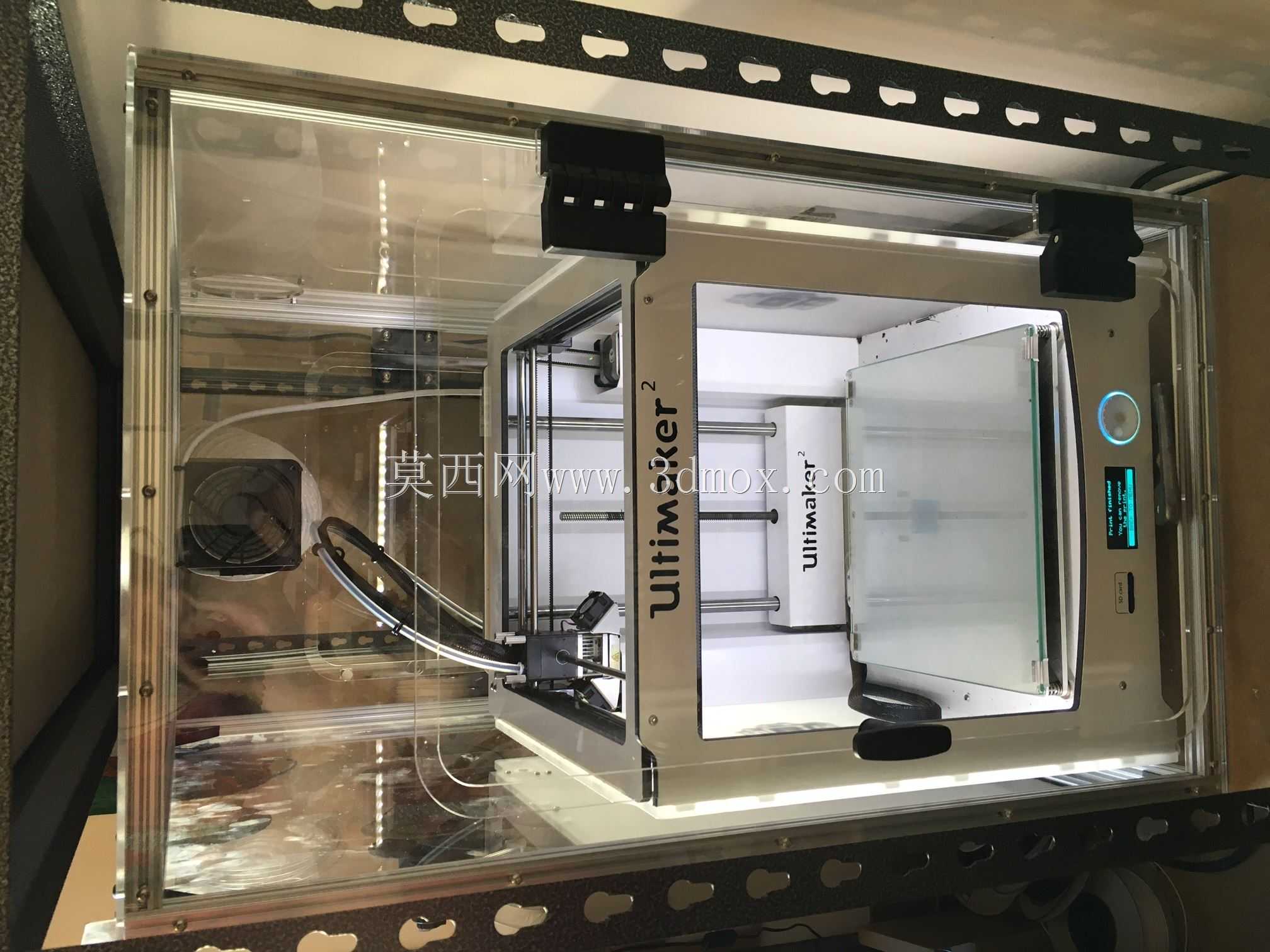

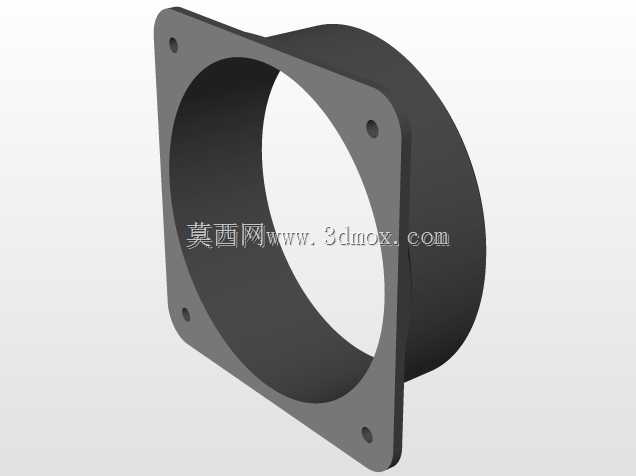

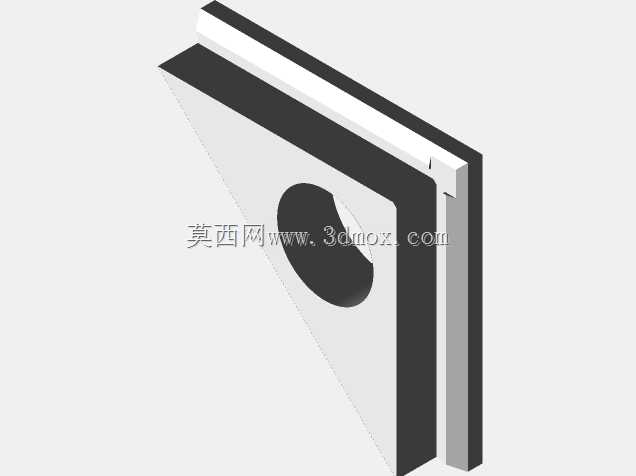

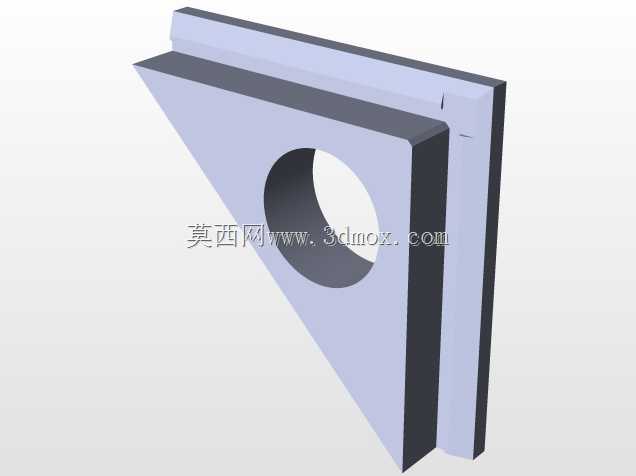

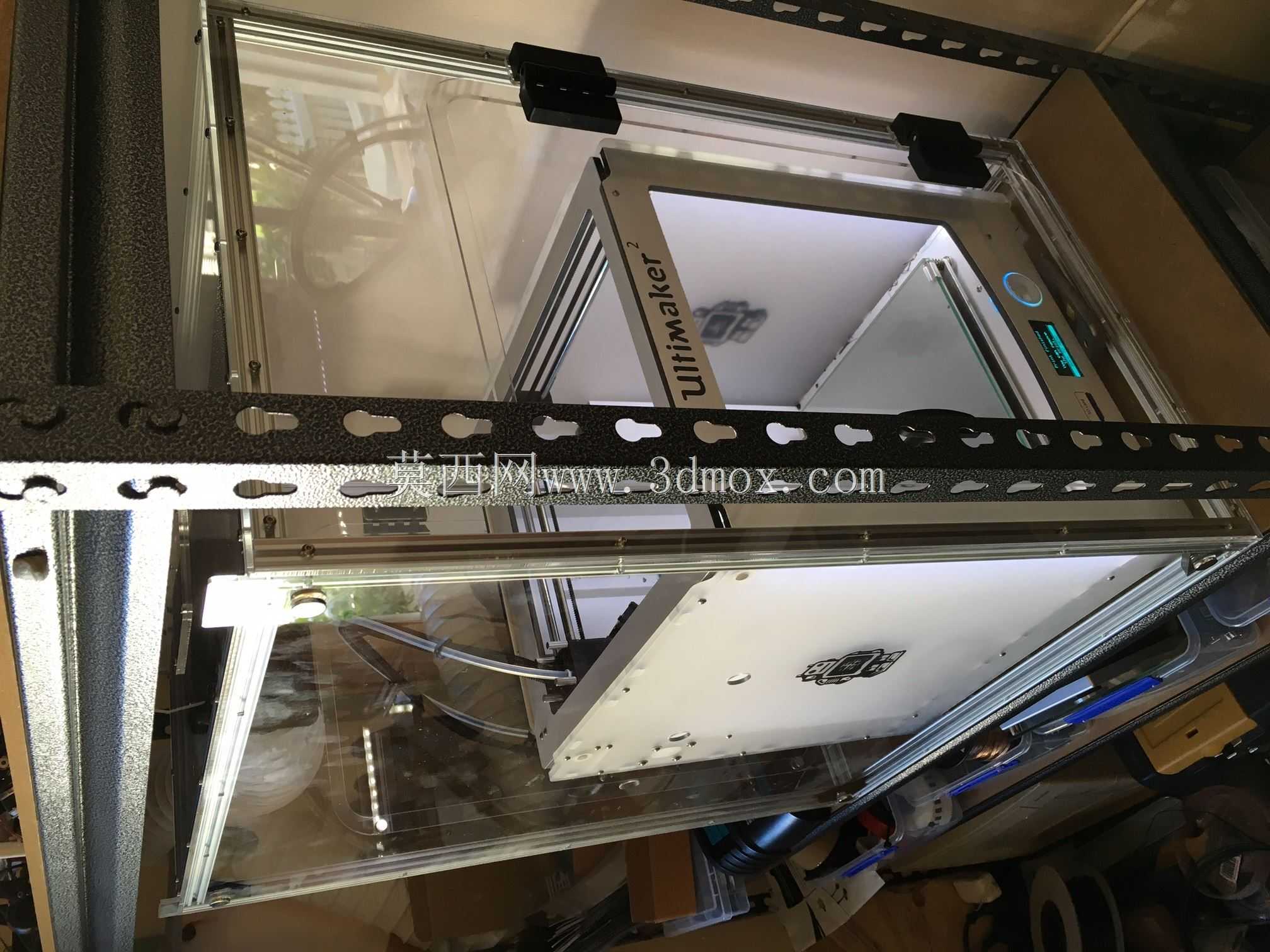

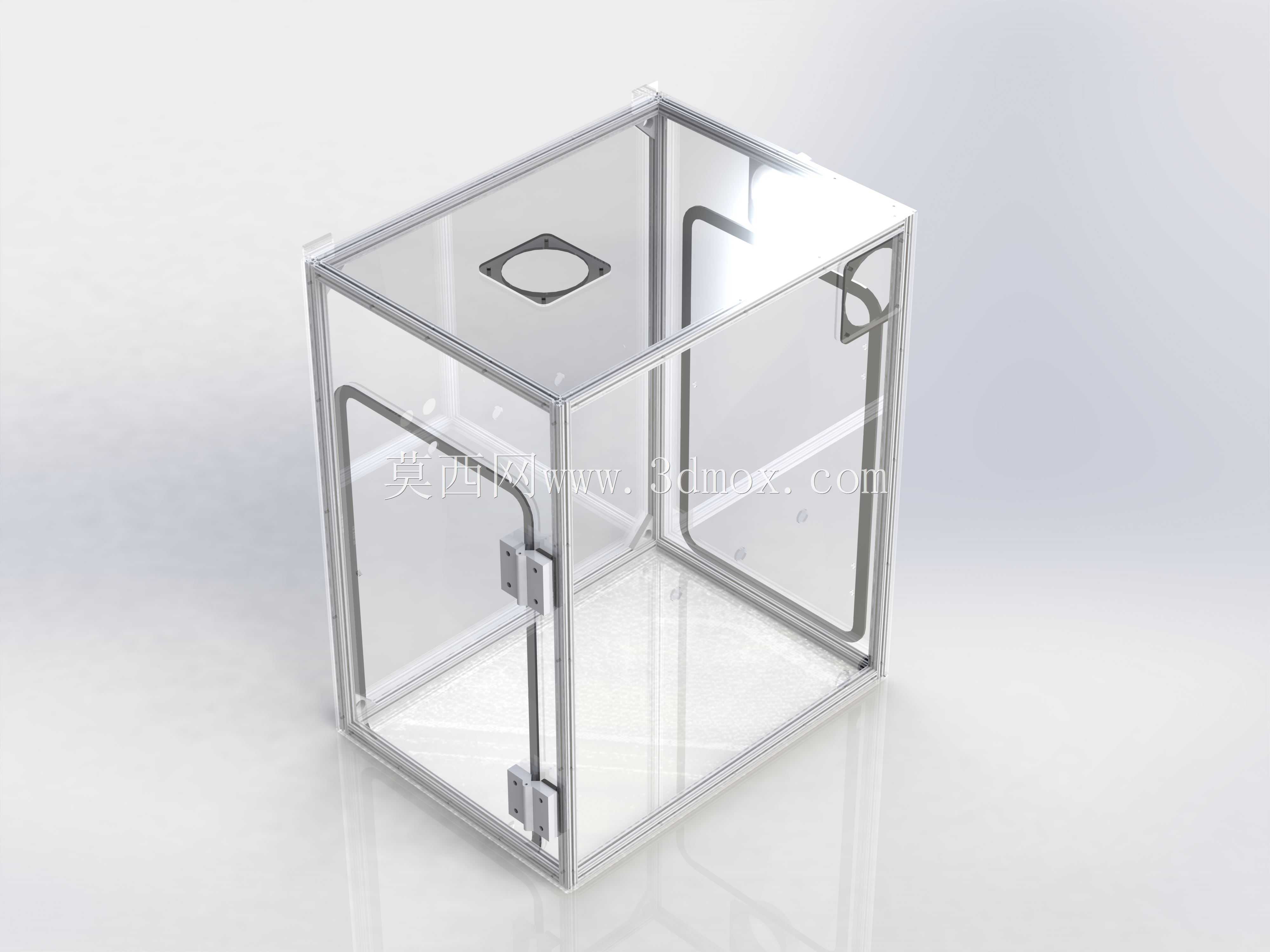

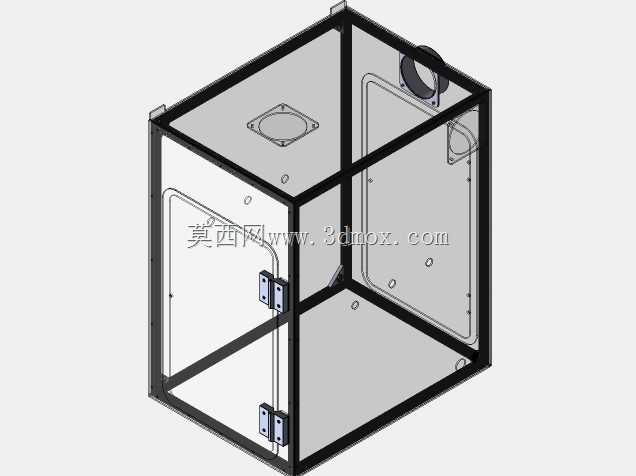

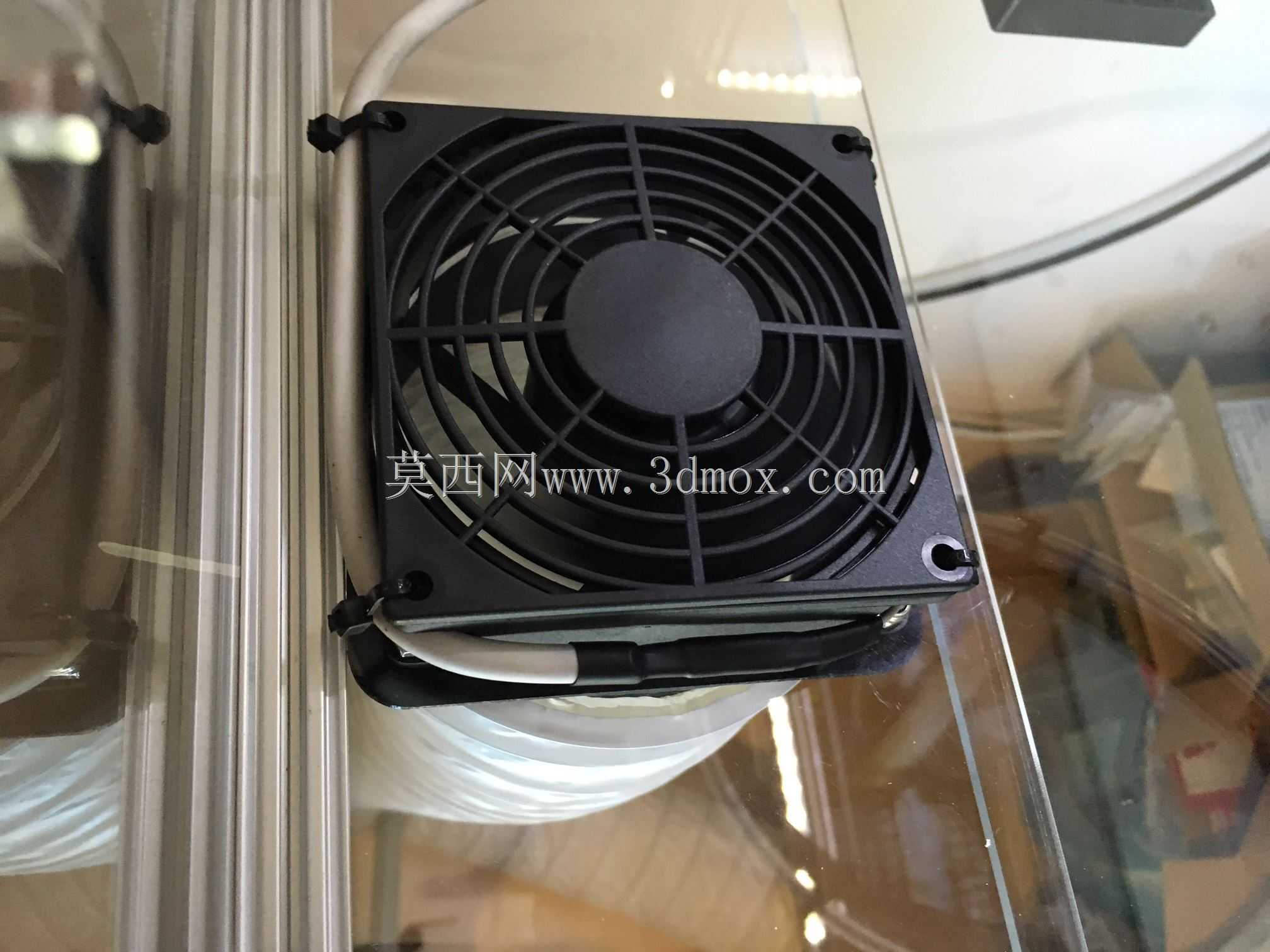

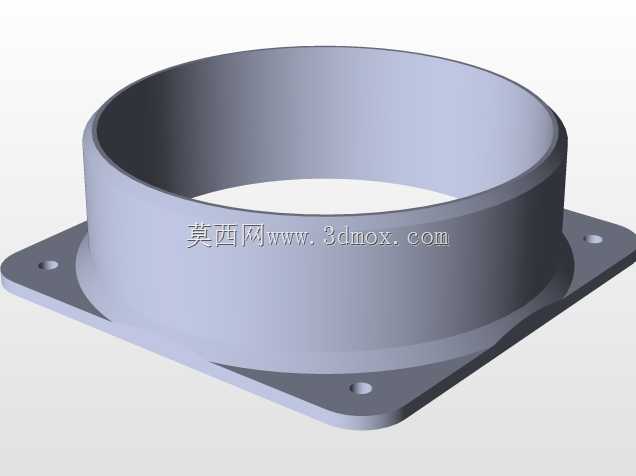

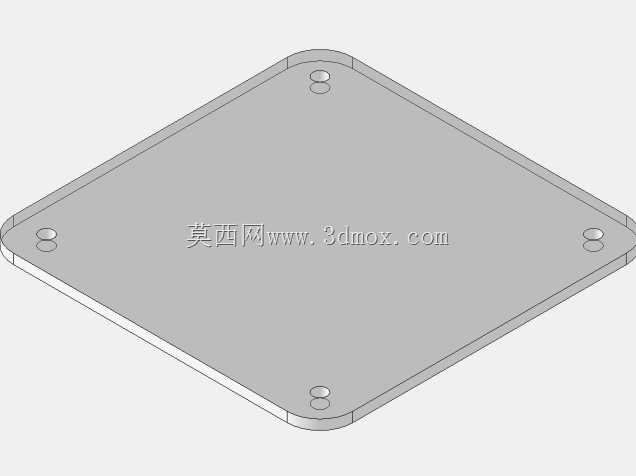

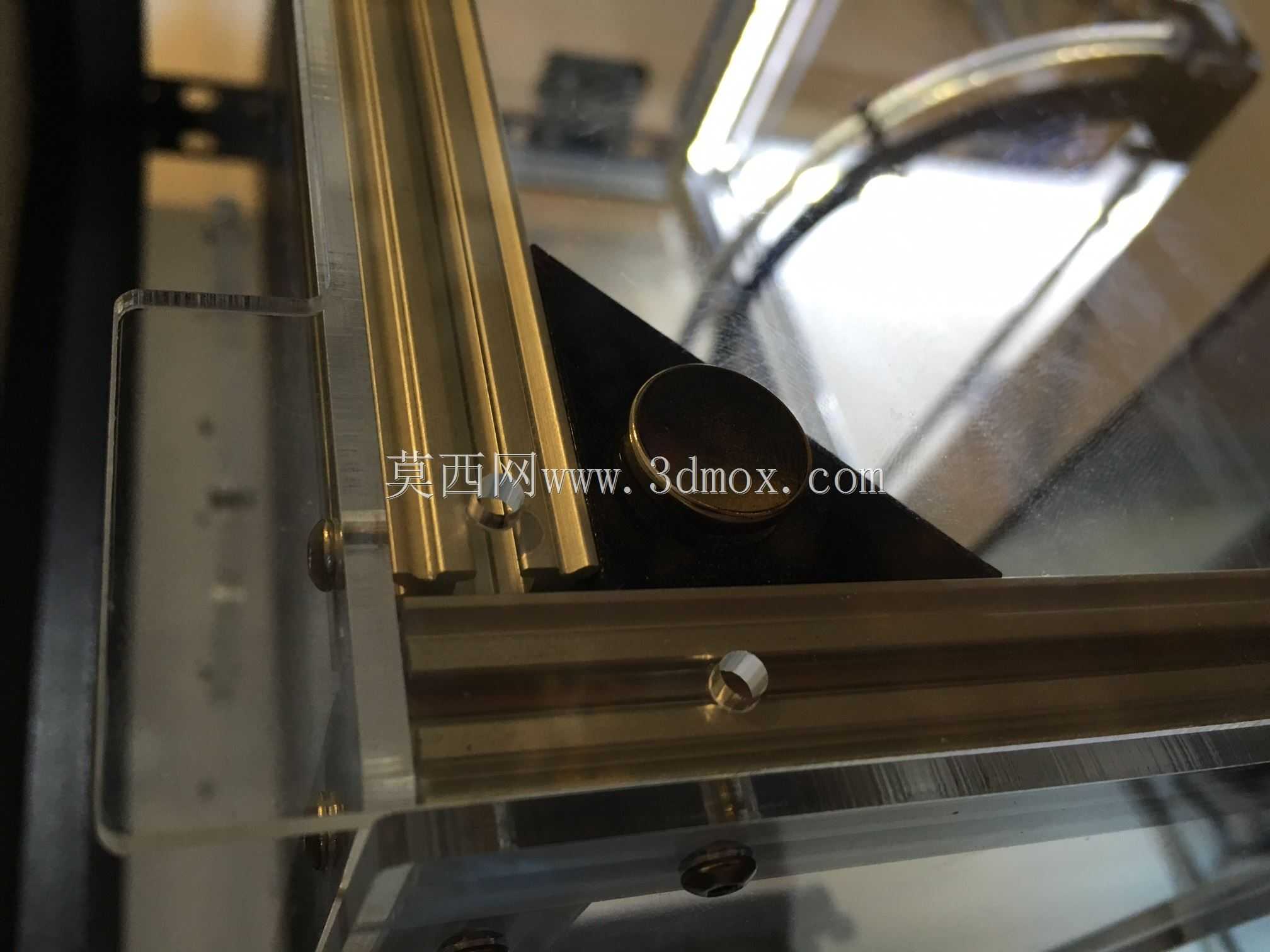

这款外罩是面向桌面级FDM熔融沉积成型3D打印场景设计的配套防护结构，主要适配Ultimaker2机型，可直接应用于创客工作室、高校实训实验室、小型产品打样工坊等日常3D打印作业场景，解决开放式打印过程中易受环境气流干扰、打印件翘边、耗材异味散逸、设备落灰积尘等实际使用痛点。外罩采用铝型材框架搭配透明亚克力面板的组合结构，前后设置可开合门体，方便日常更换打印耗材、调整打印平台、取出成型工件，日常作业时闭合门体即可形成相对封闭的打印腔室，有效阻隔外界无规则气流对打印熔融层冷却过程的干扰，大幅降低ABS等易翘边耗材的打印失败率，同时可减少打印过程中挥发的微量耗材气味直接扩散到作业空间，也能避免日常闲置时灰尘落入设备运动导轨、送料机构等精密部位，降低设备日常维护频次。设计上预留了多组风扇安装支架位，可根据打印耗材的特性灵活配置腔室通风散热方案，打印PLA这类低收缩率耗材时可加装风扇强化腔室空气流通，避免腔室内温度过高导致耗材软化变形；打印ABS这类需要稳定腔温的耗材时可调整通风量，维持腔室内温度均匀稳定，减少打印件内应力积聚导致的开裂、变形问题。顶部设置带磁性吸附的盖板，无需复杂锁扣结构即可实现便捷开合，方便日常维护设备顶部的送料机构、挤出组件，磁吸结构开合顺畅无卡顿，长期使用也不会出现卡扣断裂失效的问题。外罩挤压成型的铝型材框架内部净尺寸为357x498.5x640mm，可完整容纳Ultimaker2整机结构，不会与设备原有运动部件产生干涉，所有侧面的亚克力面板采用激光切割加工，3mm厚度的透明板材兼顾结构强度与可视化需求，可全程观察内部打印进度与成型状态，铝型材框架采用标准开口铝型材裁切拼接，组装无需复杂焊接工艺，通过标准角件即可完成框架拼接，配套的铰链、门把手、减震脚垫、线缆过线护圈、风扇护罩等配件均采用通用标准件，用户可自行采购组装，整体安装边界与原设备底座尺寸完全匹配，无需额外改造原有工作台面，放置后即可直接使用，不会额外占用过多桌面作业空间。
