集装箱用重量触发式自动扭锁结构

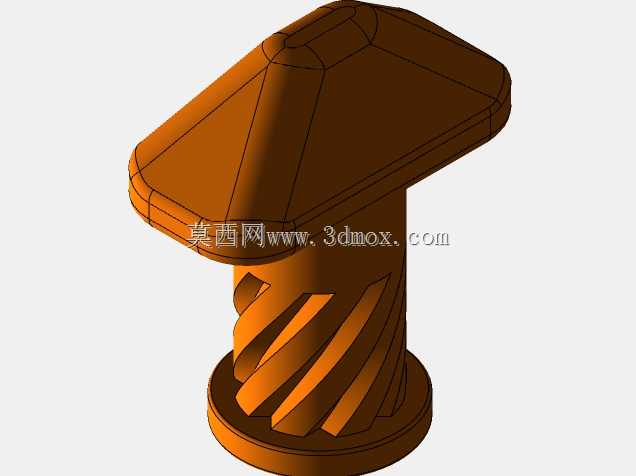

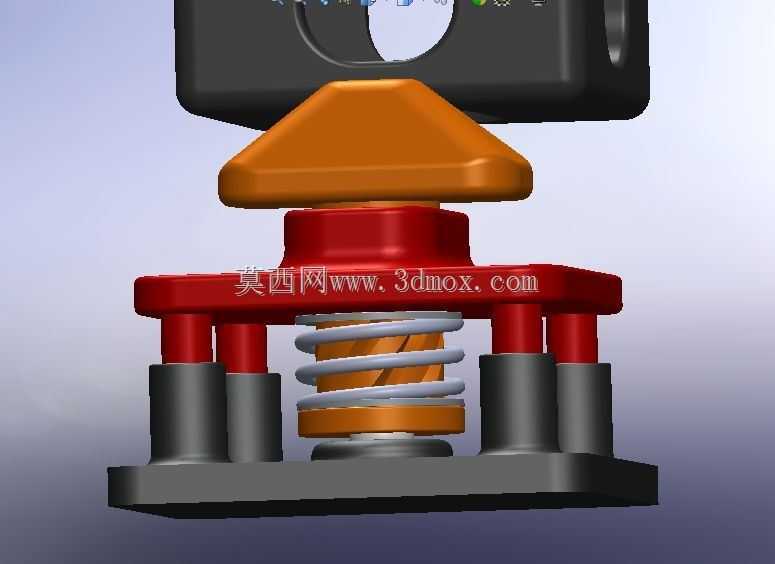

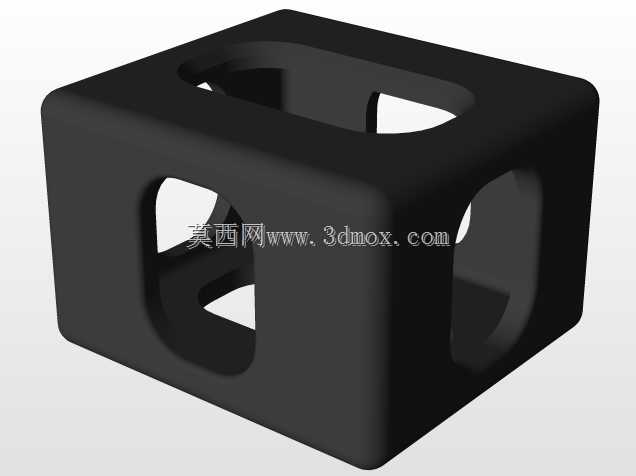

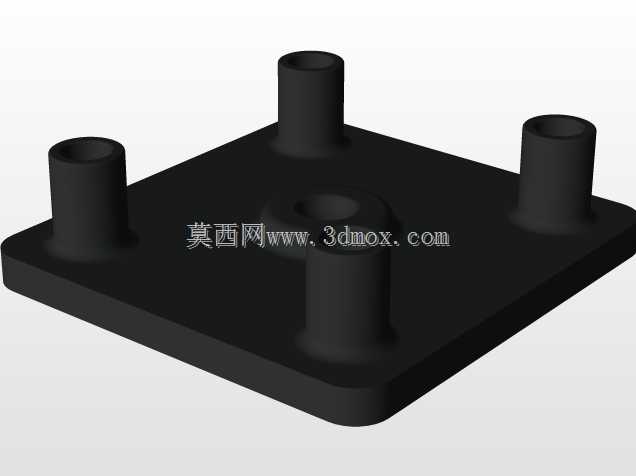

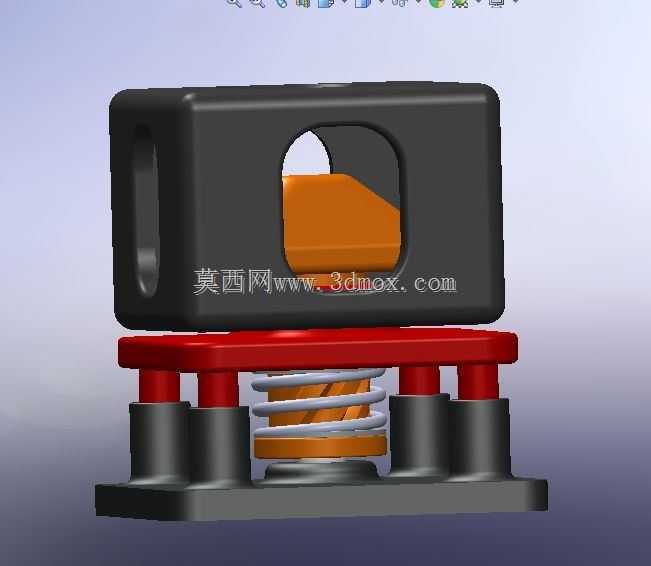

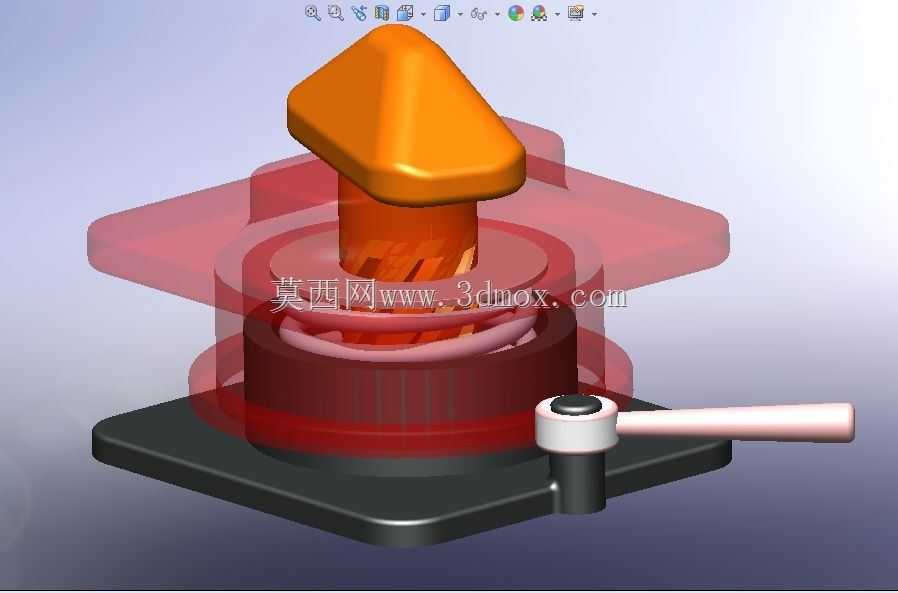

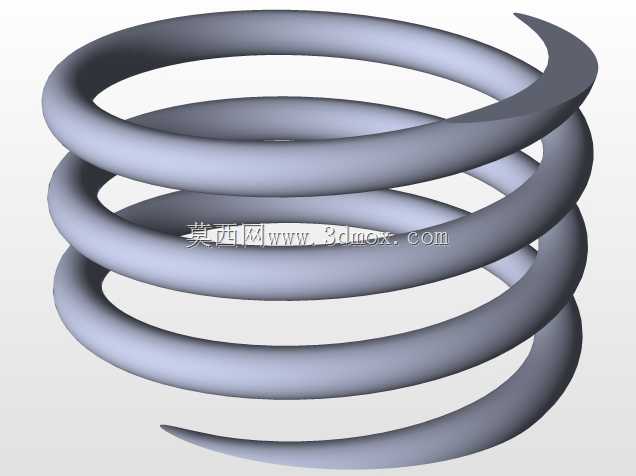

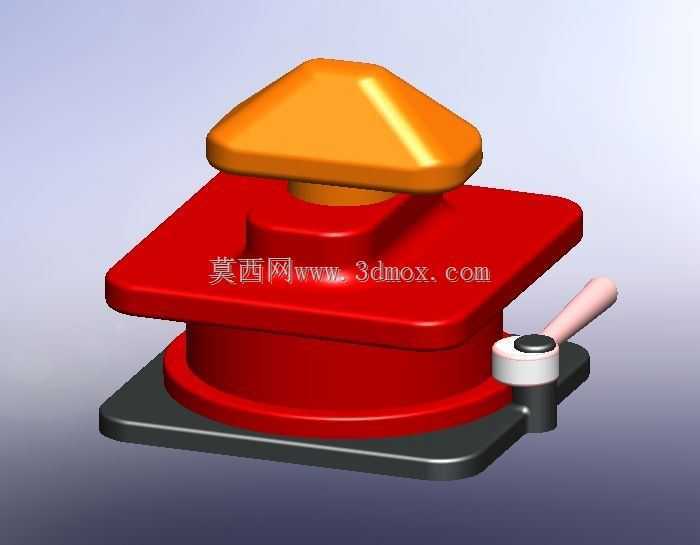

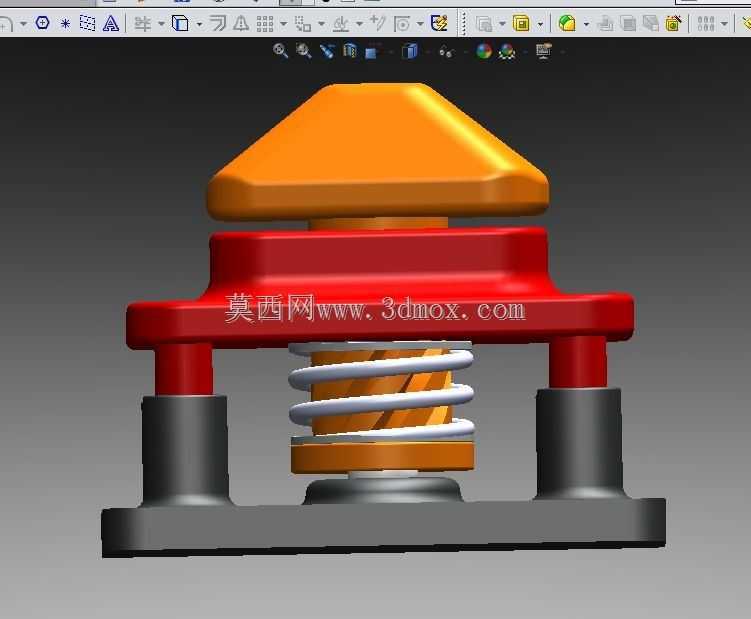

该结构为集装箱转运场景专用的重量触发式扭锁，主要应用于港口集装箱堆场、铁路集装箱平车、公路集装箱运输半挂车的载具锁止工位，解决传统人工旋锁操作效率低、对位偏差易脱锁、重载工况下锁止可靠性不足的行业痛点。当集装箱吊装落位过程中，箱体底部角件首先接触锁体顶部的橙色承压触发帽，随着集装箱自重持续加载，触发帽克服内部复位弹簧的预紧力向下滑移，带动内部的橙色传动芯轴同步下行，芯轴表面的螺旋导向槽与固定在红色锁架上的导向销配合，将竖直方向的直线位移转化为芯轴的定角度旋转，带动底部的锁舌转动至锁止工位，卡入集装箱角件的锁孔内完成自动锁止，全程无需人工介入操作，可将单箱锁止作业时间压缩至秒级，大幅提升集装箱装卸转运的作业效率。锁体整体采用分层式结构设计，底部为黑色一体化安装基座，设置有两个对称布置的柱状支撑腿，用于将锁体固定在运输载具的安装平台上，安装基座的平面度公差控制在0.2mm以内，保证锁体与载具台面贴合无间隙，避免长期受载出现应力集中导致结构变形；中部红色锁架为核心承载框架，采用对称式桥型结构，两侧的支撑柱将上部触发载荷均匀传递至底部基座，框架中部预留足够的弹簧安装与芯轴活动空间，内部的复位弹簧采用等节距圆柱螺旋压缩弹簧设计，预紧力经过精准匹配，既可以保证空载状态下锁体处于解锁位置，避免空吊时锁舌卡滞集装箱角件，又能在集装箱卸载、载荷移除后，推动触发帽与芯轴复位，带动锁舌转回解锁位置，实现吊箱时的自动解锁。顶部橙色触发帽采用大接触面的梯形台设计，边缘做圆弧过渡处理，可适配集装箱角件落位时±15mm的对位偏差，降低吊装对位的操作难度，触发帽表面做防滑耐磨处理，可承受长期反复冲击载荷而不出现明显凹陷磨损。该锁的整体安装边界紧凑，安装孔位完全匹配标准集装箱角件的中心距尺寸，可直接替换现有载具上的传统人工扭锁，无需对载具台面做额外改造，适配所有标准ISO规格集装箱的锁止需求；锁止状态下可承受纵向、横向的冲击载荷与垂向的颠簸载荷，在公路颠簸、铁路编组冲击、船舶航行摇摆等复杂工况下都不会出现意外脱锁的情况，同时内部传动结构做了防尘密封设计，可适应港口高盐雾、堆场多粉尘的户外作业环境，降低日常维护频次。
