V型槽挤压铝型材线性传动滑台组件

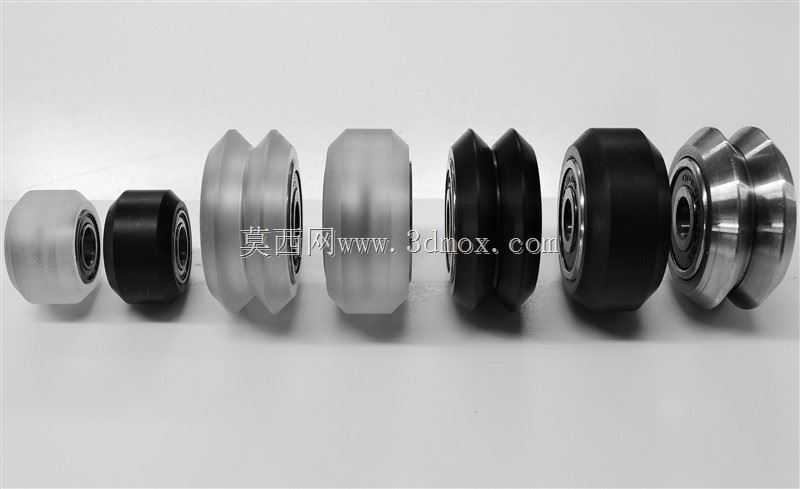

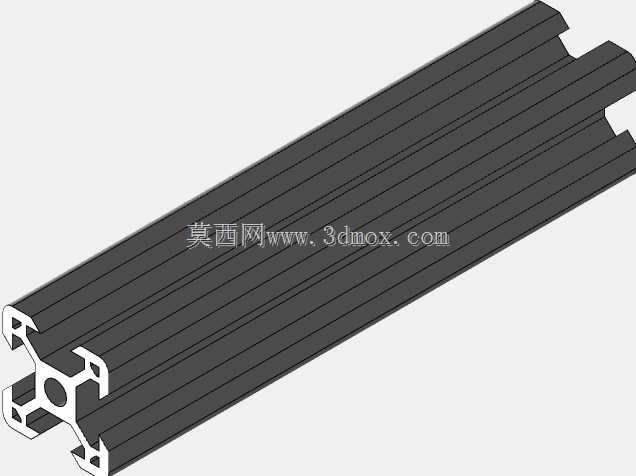

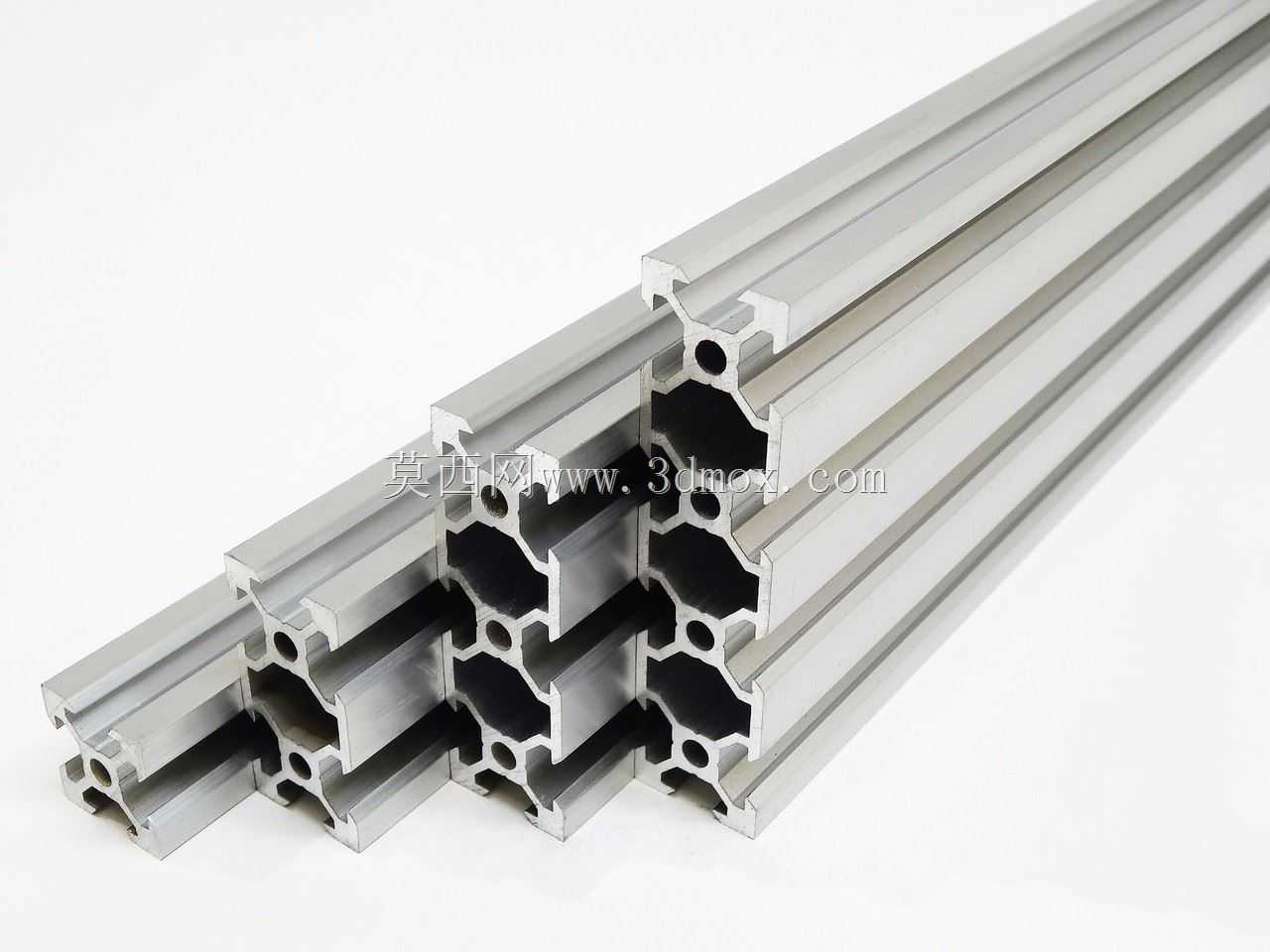

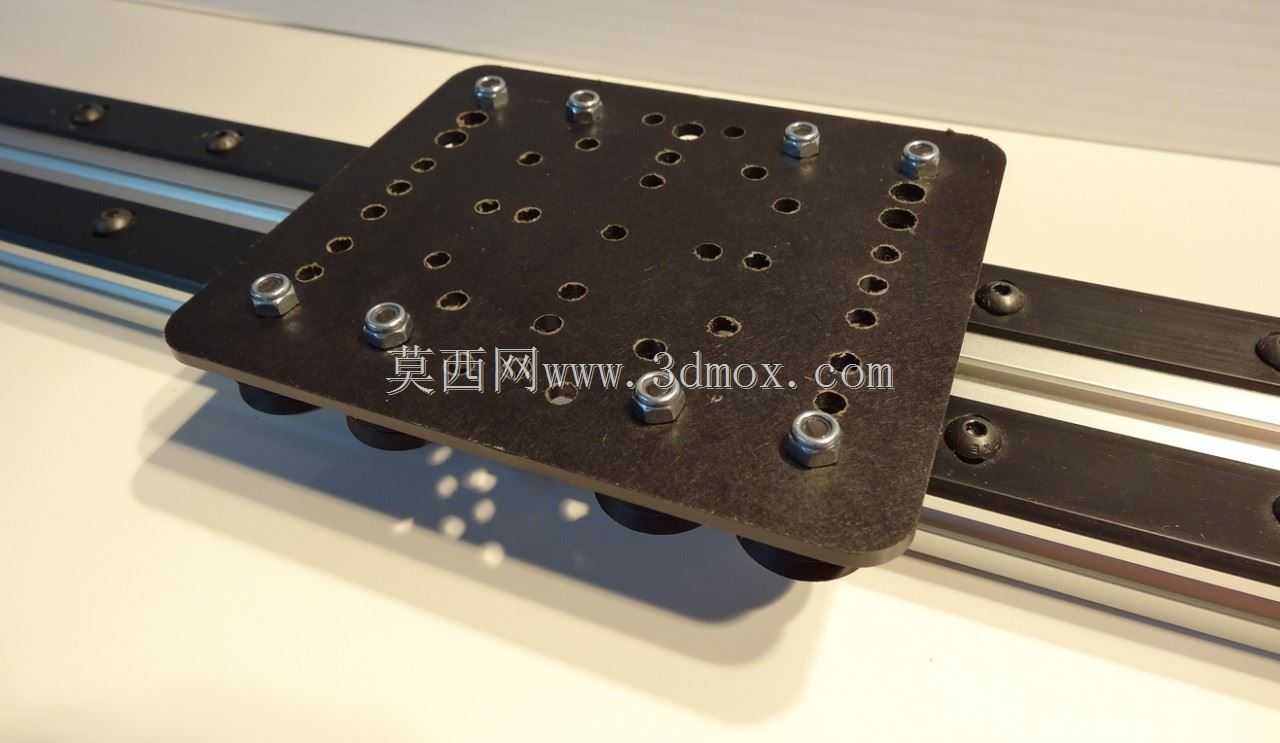

这套V型槽挤压成型的线性传动组件，是面向轻量化精密运动场景打造的模块化导向执行单元，目前广泛应用在桌面级数控加工设备、激光雕刻打标设备、消费级3D打印机、小型自动化分拣工作站、实验室精密移载平台以及定制化电子生产治具中，能够为各类需要直线往复运动的作业端提供稳定、低阻、高重复定位精度的运动支撑。组件核心采用挤压工艺成型的V型槽铝型材作为导轨基体，型材截面做了多腔镂空结构设计，在保证整体抗弯、抗扭刚性的前提下大幅降低了自身重量，型材表面的V型滚道经过精密冷拔成型，表面粗糙度控制在适配滚轮高速滚动的区间，无需后续二次磨削加工即可满足使用要求，大幅降低了整套组件的制造成本与装配门槛。配套的滑座采用板块式结构设计，滑座板面均匀排布了密集的标准安装螺纹孔，能够直接适配不同规格的作业负载安装，无论是激光头、3D打印挤出头、小型点胶阀还是气动吸嘴，都可以通过标准紧固件直接固定，无需额外制作转接板。滑座底部内嵌多组带密封结构的V型滚轮，滚轮与型材V型滚道为线接触配合，相比传统滚珠导轨，这种配合形式对安装基面的平面度公差容忍度更高，即使在低成本的铝型材框架上直接安装，也不会出现卡滞、爬行的问题，同时滚轮内置的预压结构可以抵消长期使用产生的磨损间隙，长期运行也能保持稳定的运动精度。在设计思路上，这套组件完全遵循模块化快装的理念，单根型材可以根据实际行程需求自由裁切，多根型材之间可以通过配套的连接角码快速拼接成XY十字滑台、XYZ三轴运动平台甚至更大幅面的龙门运动结构，滑座也可以根据负载大小灵活增减滚轮数量，负载较轻的场景可以使用三轮滑座降低移动阻力，负载较大的场景可以更换为五轮甚至六轮滑座提升承载能力。安装边界上，型材的安装基准面做了统一的定位凸台，拼接时无需反复打表校准即可保证多根导轨的平行度公差，滑座的安装孔位完全遵循通用的小型自动化设备安装孔距标准，能够和市面上主流的开源运动控制硬件、同步带传动组件、丝杆传动组件直接适配，用户不需要额外修改结构即可快速搭建出符合自身需求的运动平台，整套组件的运动阻力极低，即使使用小扭矩的步进电机也可以驱动其实现高速平稳运动，非常适合个人创客、小型设备厂商快速搭建定制化运动设备使用。
