E3D打印设备挤出端散热组件结构

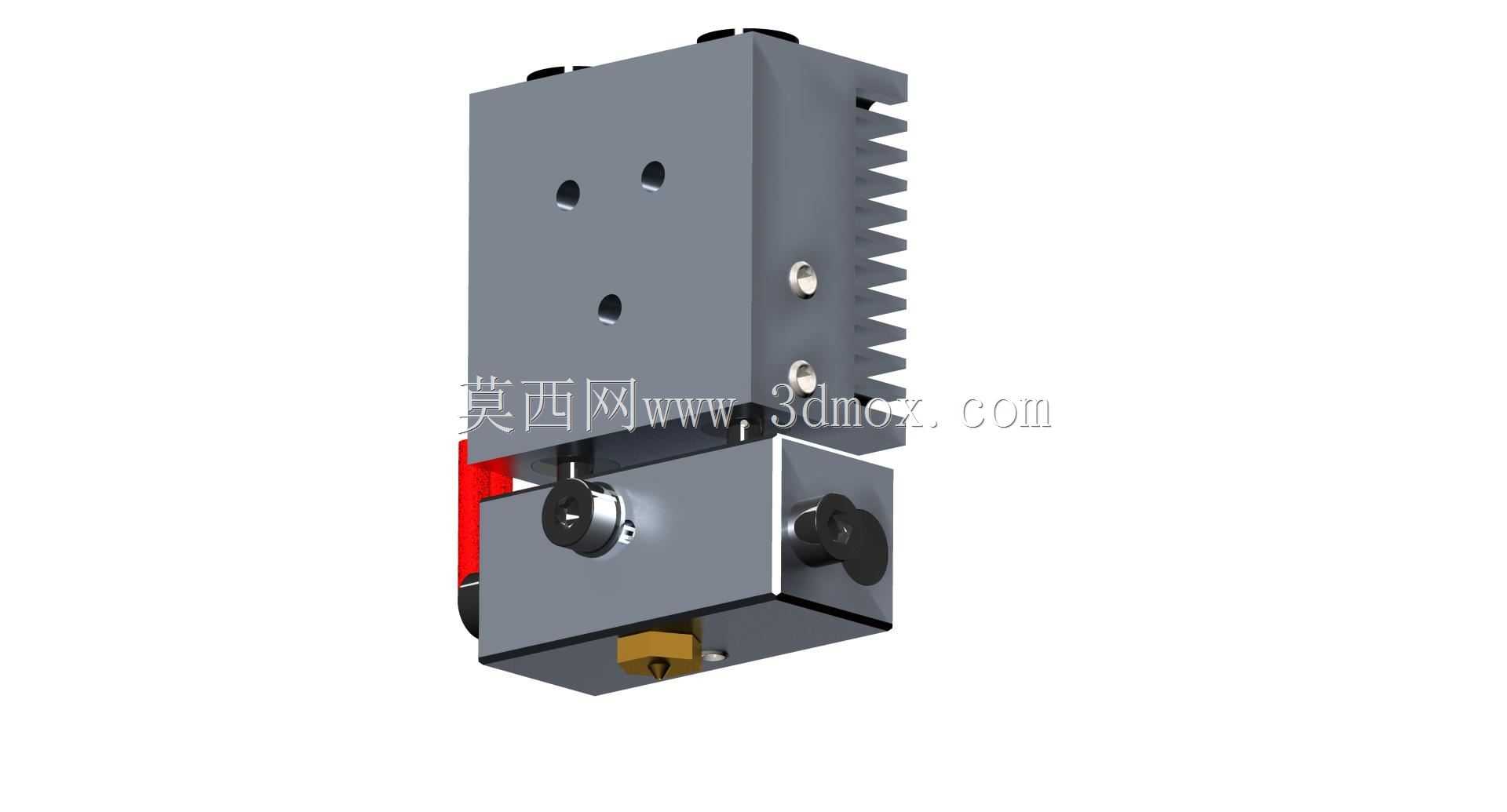

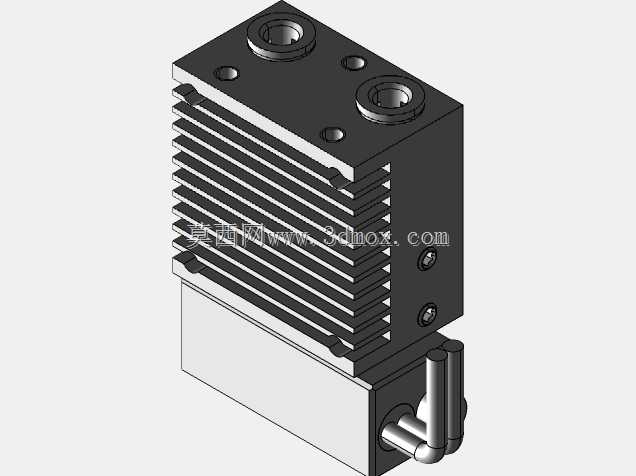

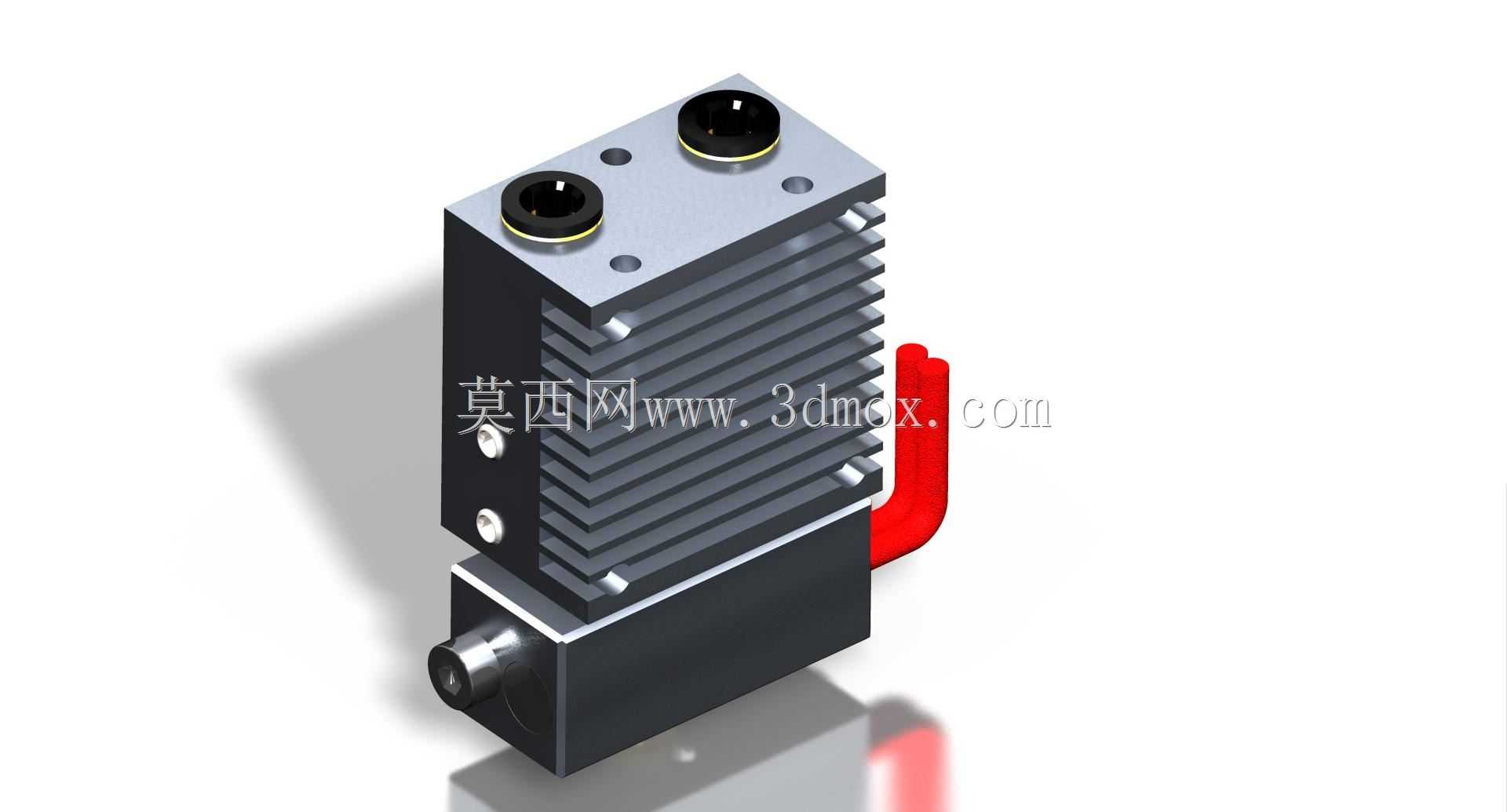

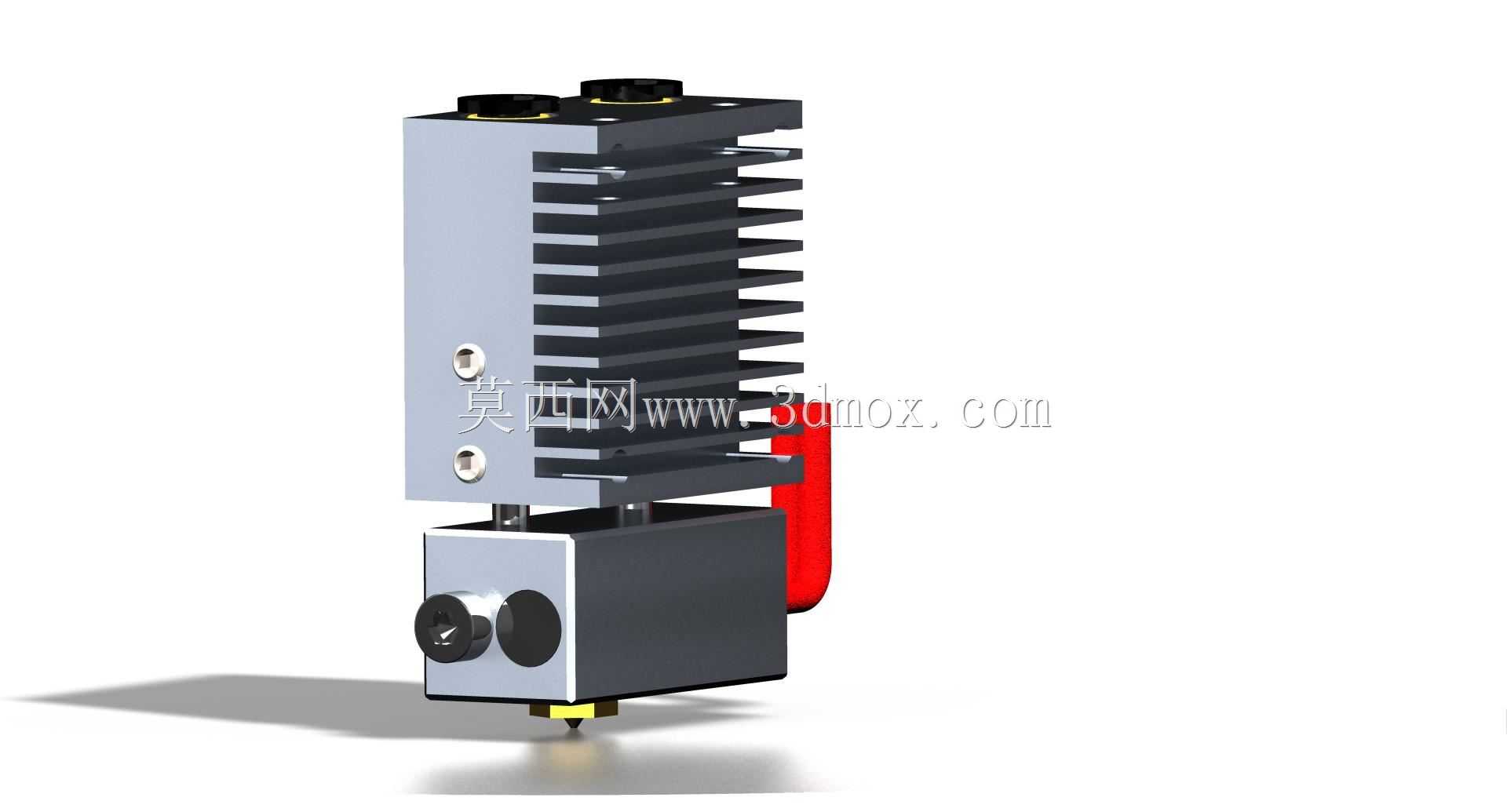

该结构是熔融沉积型3D打印设备的核心挤出端散热总成，主要应用于桌面级及小型工业级FDM打印设备的出料端，承担耗材熔融前的热量阻隔、熔融段温度恒定维持、出料路径导向的核心作用，是保障打印过程中耗材顺畅输送、避免提前软化堵头的关键功能部件。在实际打印作业场景中，该组件安装在打印头运动模组的安装位上，上方对接耗材进料导管，下方连接加热块与打印喷嘴，侧面的红色管路为散热流体循环通道，可通过液冷循环带走鳍片传导的多余热量，确保进料段的耗材始终保持固态形态，避免耗材在喉管位置提前软化膨胀造成进料卡顿、堵头断料等常见打印故障。从功能特性来看，组件主体采用密集平行鳍片的散热结构，增大与空气的接触面积，配合顶部预留的两个风扇安装位，可根据散热需求选配轴流风扇进行主动风冷，也可通过侧置的液冷接头接入冷却液循环系统，适配不同打印温度耗材的散热需求，无论是常规PLA低温耗材，还是ABS、PC这类需要更高熔融温度的工程耗材，都能通过调整散热模式维持稳定的温度梯度。设计思路上，该组件采用模块化分层结构，上部为散热鳍片基座，预留标准的紧固件安装孔位，可直接适配市面上主流的E3D规格挤出机安装支架，中部为喉管安装通道，采用同轴度极高的通孔设计，保证耗材进料路径无台阶卡滞，下部为加热块对接定位面，加工有精准的定位止口，确保与加热块装配后喷嘴的同轴度误差控制在极小范围内，避免出料偏移影响打印精度。从安装边界来看，组件整体为规整的长方体构型，鳍片部分的外轮廓尺寸统一，安装孔位采用行业通用的孔距标准，无需额外修改支架即可完成替换安装，侧置的液冷接头采用外伸式设计，不会与周边的运动部件、走线结构产生干涉，整体装配后可在X、Y轴运动行程内无阻碍移动，适配不同成型尺寸的打印设备安装需求。
