四旋翼航拍测绘无人机结构设计

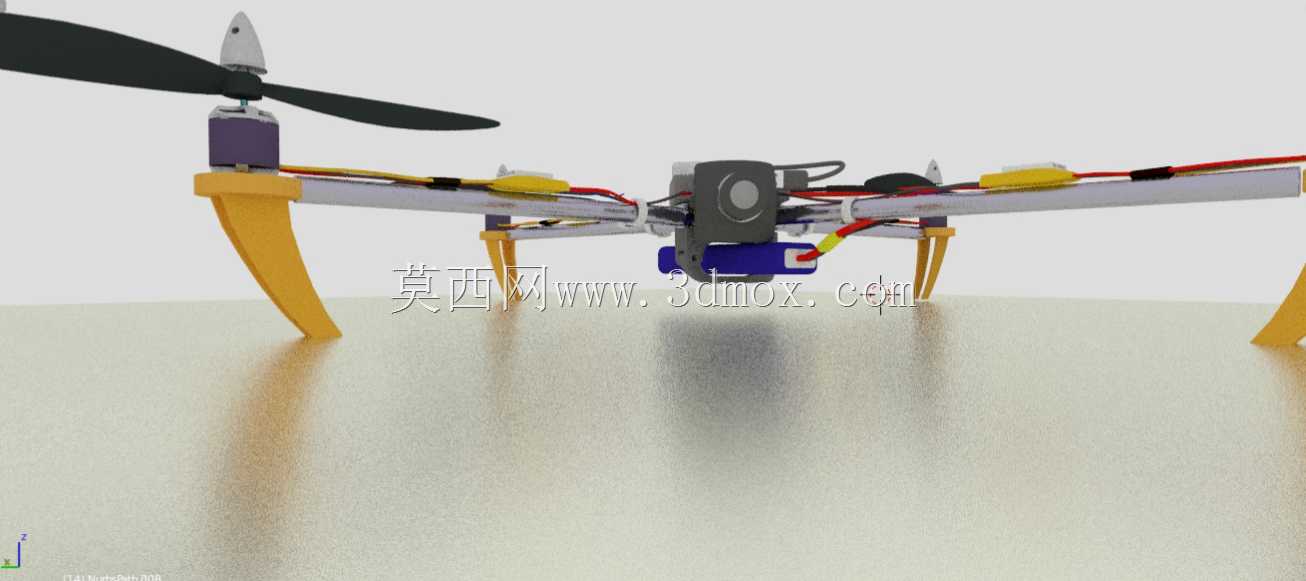

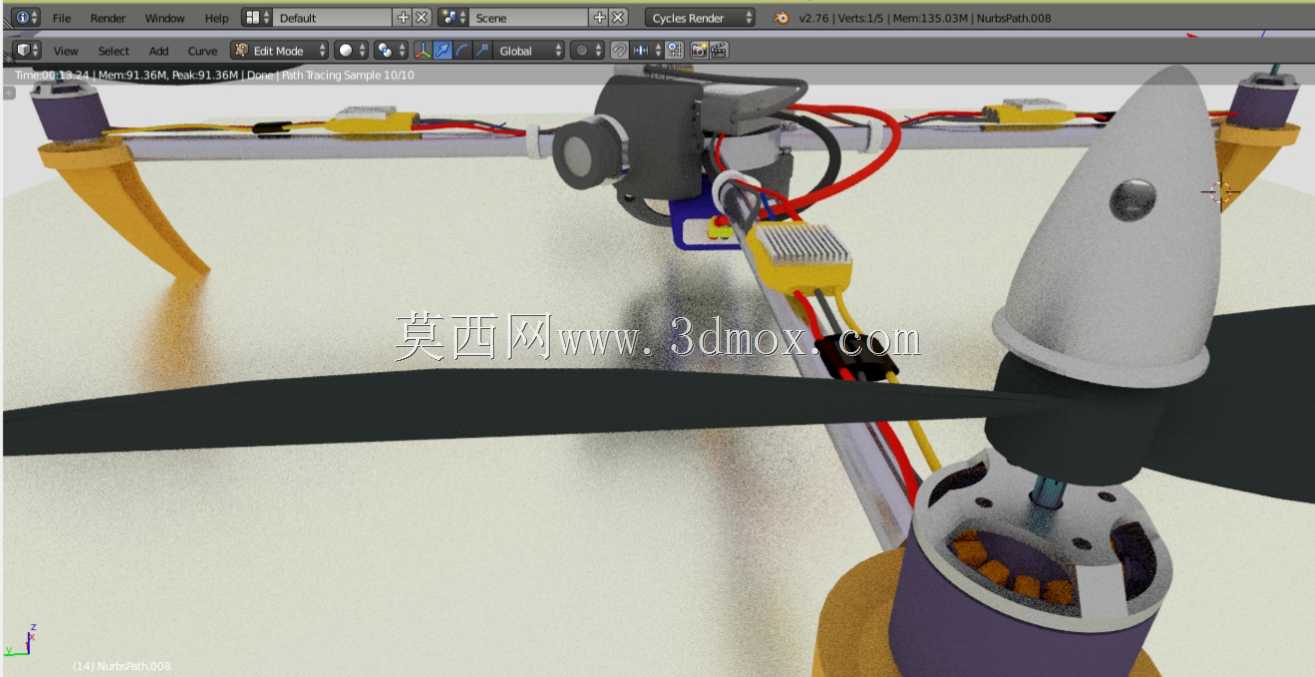

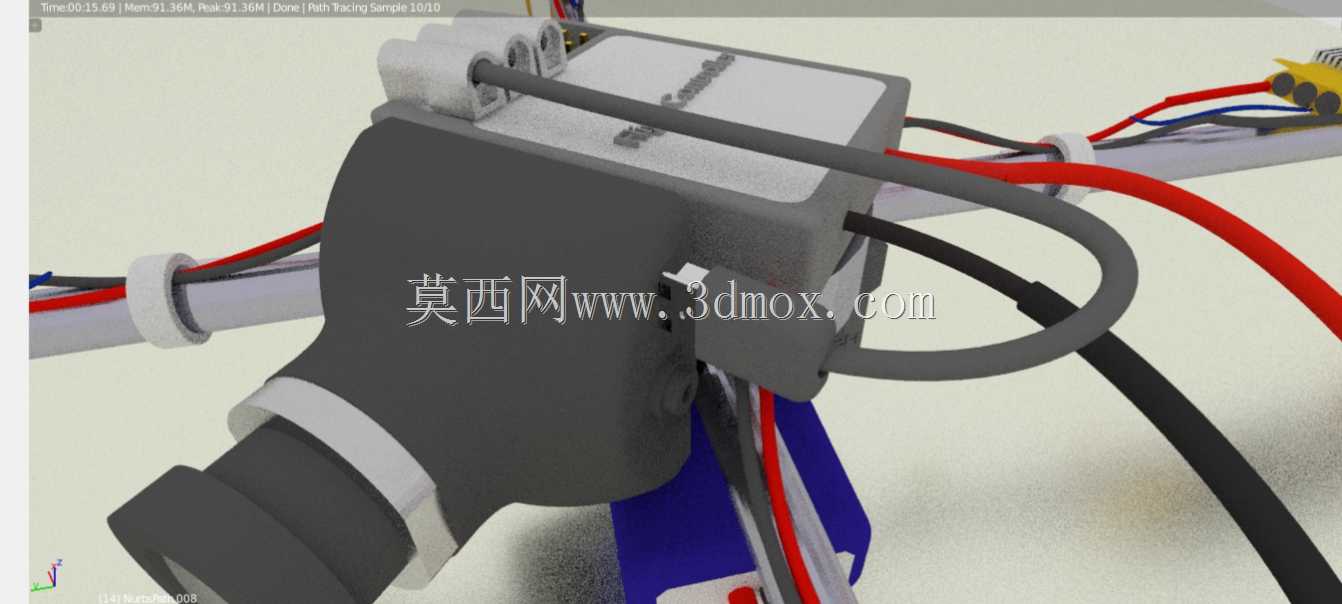

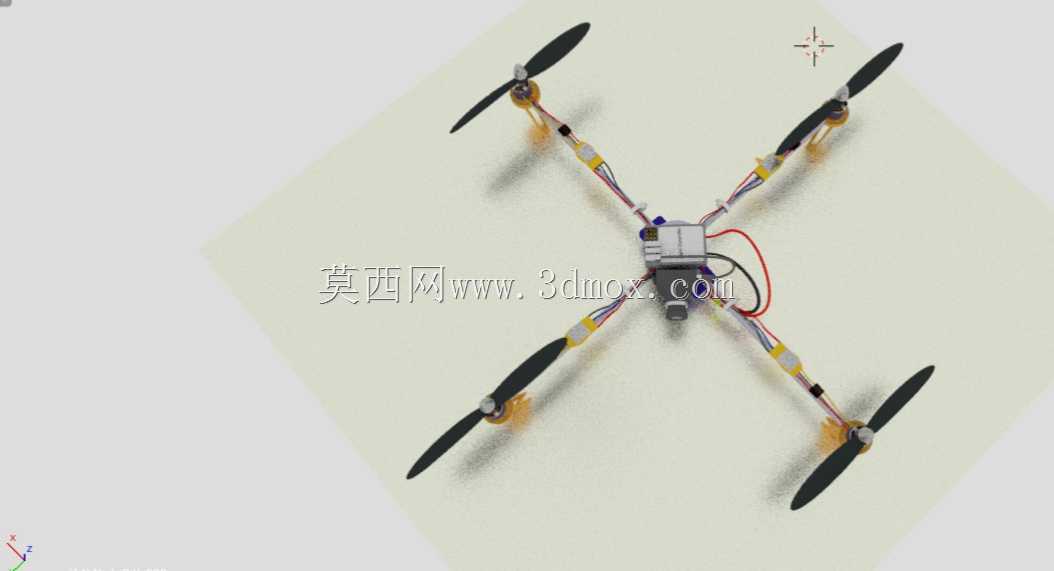

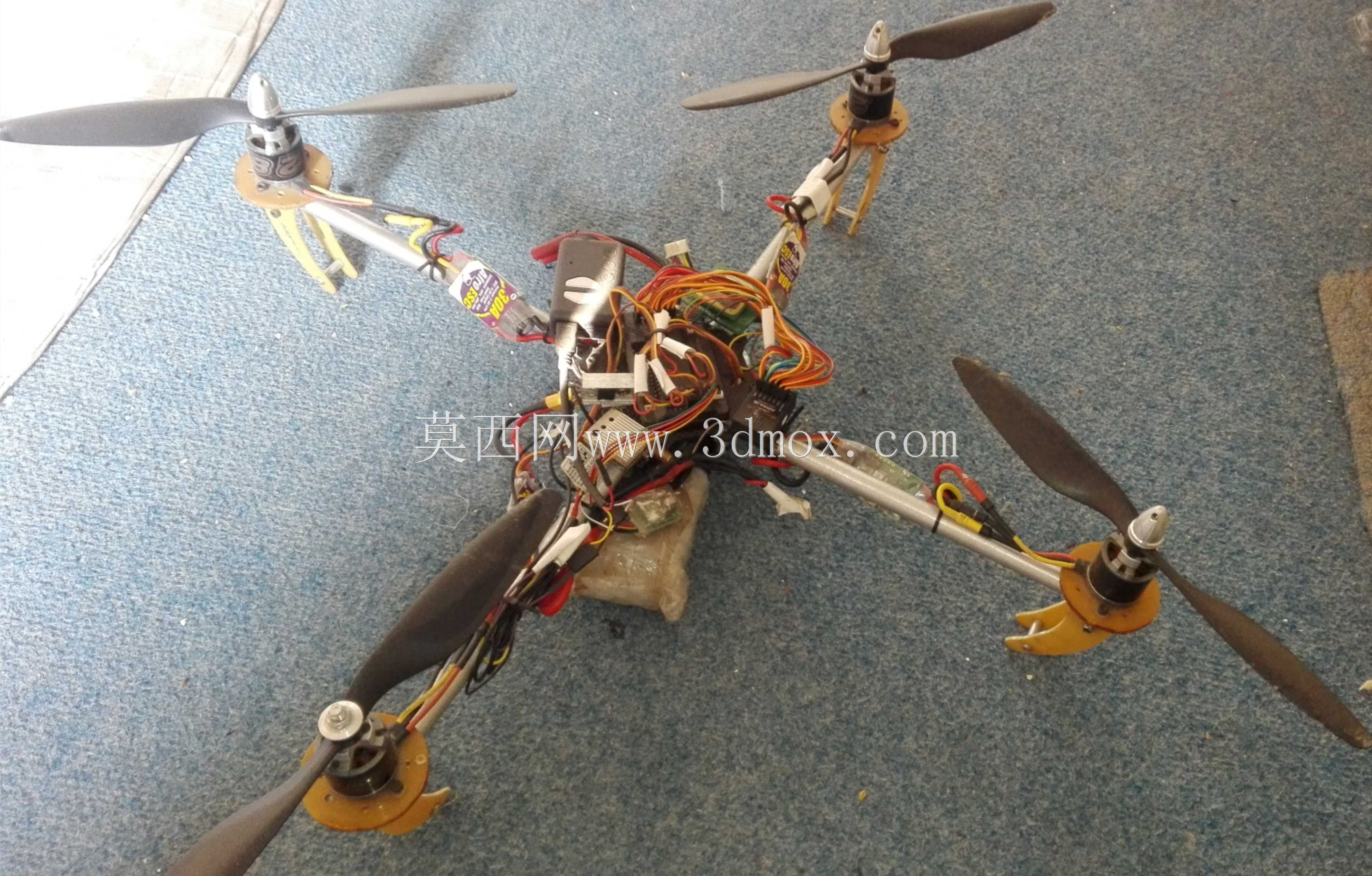

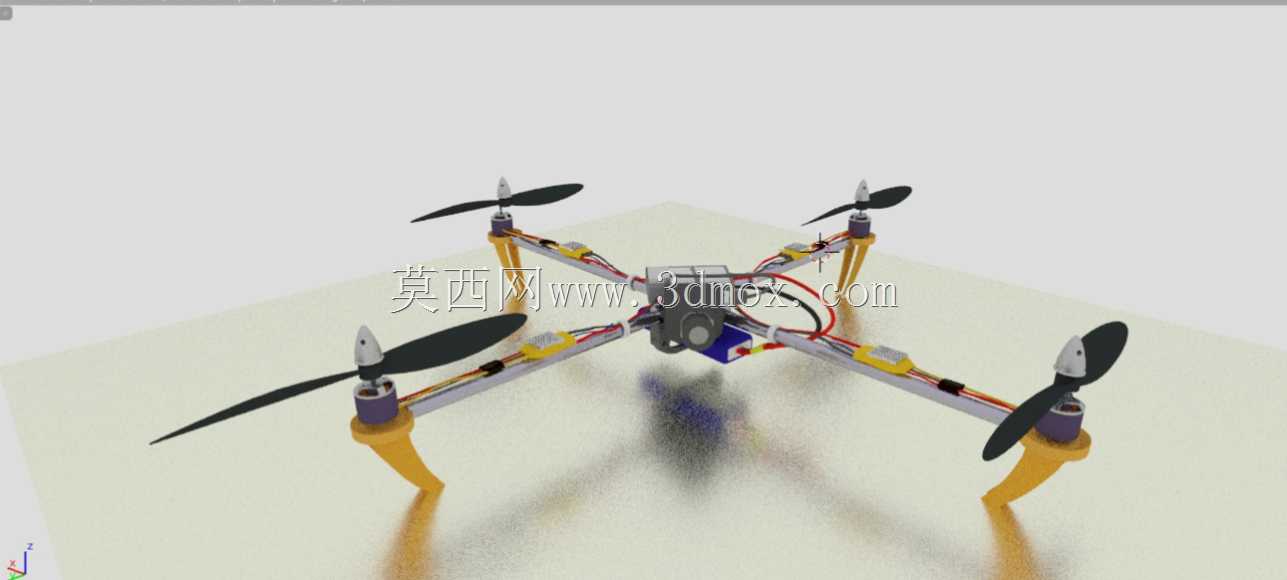

这款四旋翼飞行器主要面向低空航拍、农林植保作业前期测绘、小型场地巡检等民用场景，可搭载轻量化可见光相机、多光谱传感器完成对应作业任务，也可作为高校无人机专业的结构教学演示载体，帮助学习者理解多旋翼飞行器的动力匹配与布局逻辑。从实际用途来看，该结构预留了标准的载荷安装位，可根据作业需求快速更换不同功能的任务模块，机架支臂采用对称X型布局，能在飞行过程中让四个动力单元的拉力均匀分布，抵消单旋翼旋转带来的反扭矩，保证飞行姿态的平稳可控，支臂末端设计的快拆结构，可在支臂受撞击损坏时快速更换备件，降低日常维护的成本与耗时。设计思路上优先兼顾了结构强度与整机自重的平衡，中心板采用分层设计，上层用于放置飞控模块、GPS接收装置，下层布置电调、电池绑带位，走线槽沿支臂内侧预留，可将动力线与信号线规整排布，避免飞行过程中线材晃动干扰传感器工作，同时减少线材外露带来的风阻影响；机头位置的整流罩采用流线型设计，可降低前飞过程中的空气阻力，同时保护前置的摄像云台不受气流直接冲击。动力单元部分，每个旋翼下方的电机安装座做了减震处理，通过橡胶减震垫隔离电机运转产生的高频振动，避免振动传递到飞控与任务载荷上，影响飞行姿态解算精度与航拍成像清晰度；起落架采用高韧性的弧形支脚设计，既可以在降落时缓冲冲击载荷，保护中心板的电子元件，也能为下方挂载的任务设备留出足够的离地间隙，避免起降过程中镜头、传感器接触地面造成损坏。安装边界方面，该结构的旋翼旋转直径预留了足够的安全间距，相邻旋翼的旋转平面无重叠区域，避免飞行过程中出现桨叶打桨的故障，中心板的安装孔位兼容主流的飞控、电调安装尺寸，用户可根据自身动力搭配需求选择对应规格的电子元件，电池仓的绑带位可适配不同容量的锂聚合物电池，满足不同续航时长的作业需求，整机的重心设计落在中心板几何中心的正下方，可保证飞行过程中姿态调整的响应速度，减少飞控的修正功耗，提升悬停状态下的稳定性。
