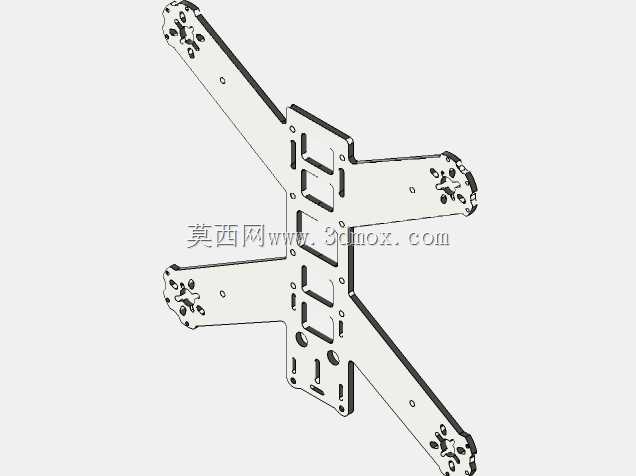

Lisam210碳纤维迷你四轴飞行器机架结构

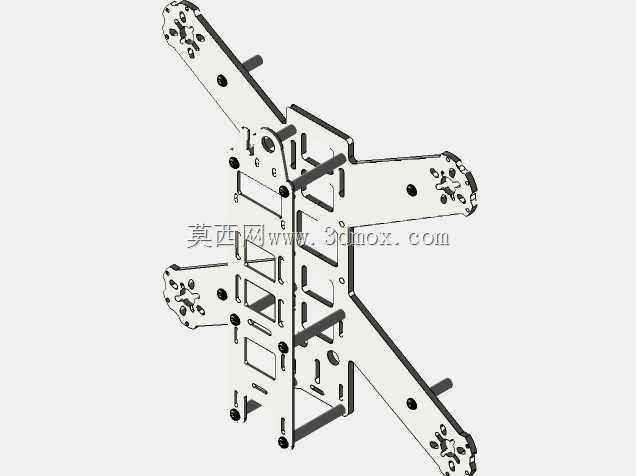

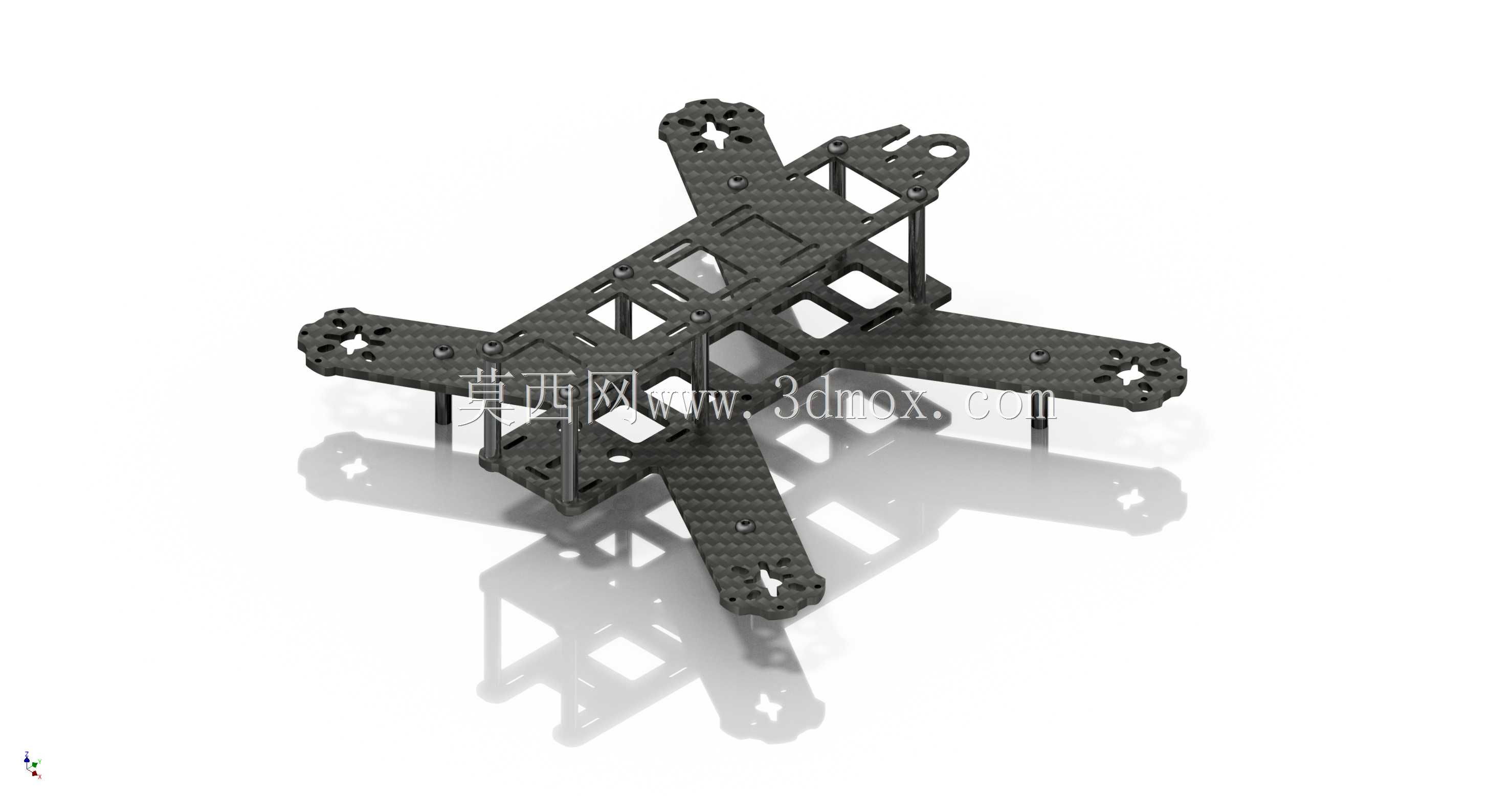

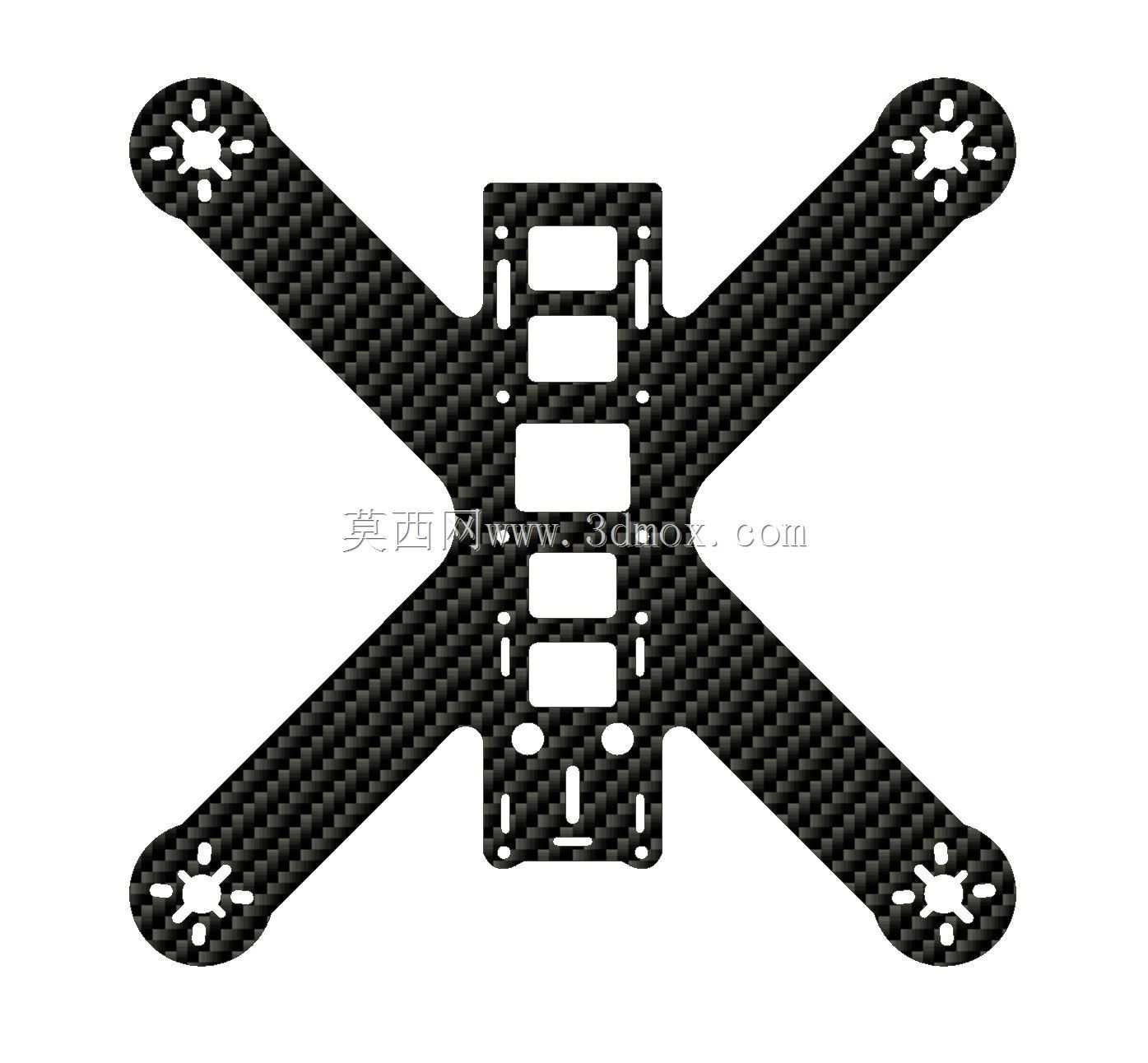

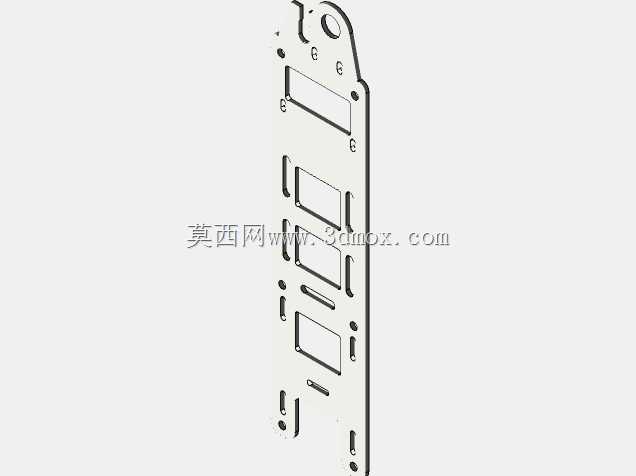

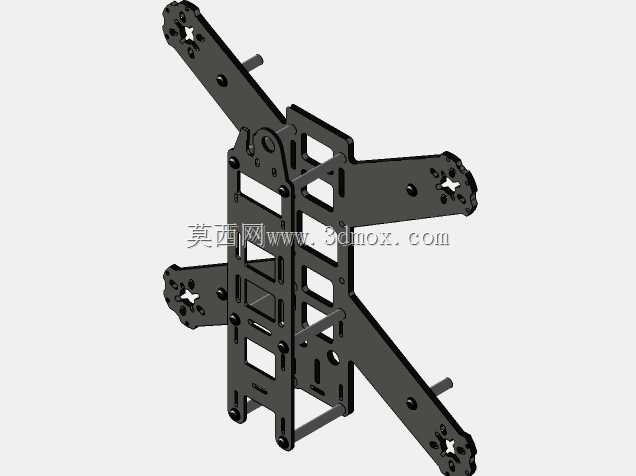

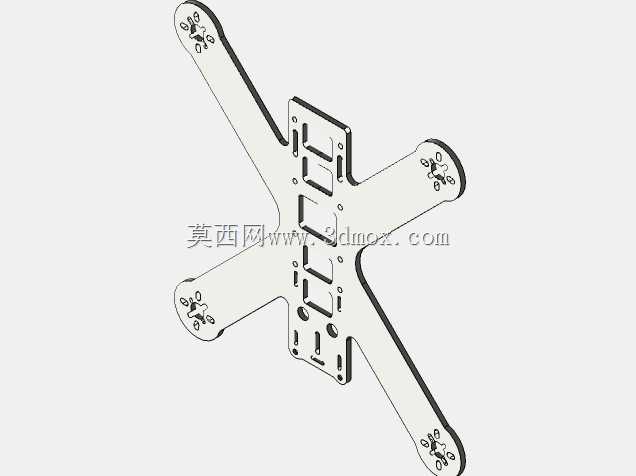

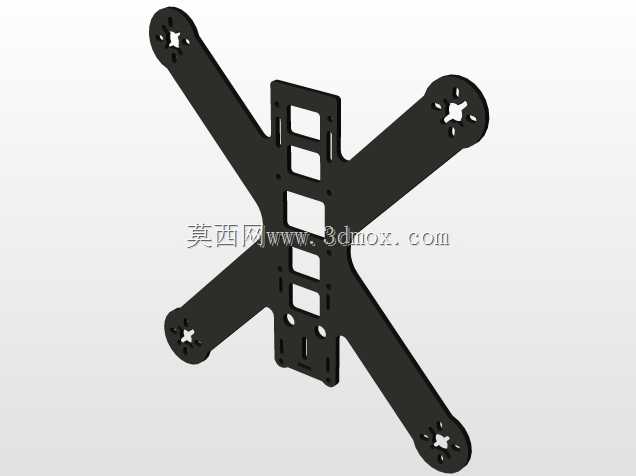

这款Lisam210碳纤维机架是专为迷你穿越类四轴飞行器打造的承载结构，核心应用场景覆盖室内FPV竞速飞行、小范围户外航拍作业、新手入门飞行练习以及轻量级特种挂载飞行任务，能够在紧凑的空间内完成飞控系统、动力组件、图传设备、电池模块的集成安装，适配小场地灵活飞行的使用需求。机架整体采用X型布局设计，这种布局的核心优势在于四个机臂的力臂长度完全一致，飞行过程中各个电机的动力输出响应更均衡，转向、侧飞、翻滚等机动动作的操控精度更高，同时X型布局的正面迎风面积更小，飞行过程中的风阻更低，能够有效提升高速飞行时的稳定性，减少乱流对飞行姿态的干扰。机架主体选用碳纤维板材作为加工原材料，碳纤维材料本身具备极高的比强度，在同等重量下的结构强度远高于传统玻纤板、ABS塑料材质，能够承受飞行过程中急停、转向带来的冲击力，也能在轻度炸机时保护核心电子元件不受损坏，同时碳纤维材质的自重极低，能够有效降低整机起飞重量，提升飞行器的续航表现与机动灵活性。在结构设计上，机架采用上下双层板叠加的安装空间设计，上层板预留了飞控、接收机、图传发射模块的安装孔位，孔位间距兼容主流迷你飞控的安装标准，无需额外打孔改装即可完成核心电控元件的固定；下层板专门规划了电池绑带的穿设槽位，能够将飞行电池固定在机架重心位置，避免电池偏移导致的飞行姿态失衡。四个机臂采用一体化切割成型工艺，机臂末端预留了标准电机安装孔位，适配210轴距对应的小型无刷电机安装需求，机臂上还设计了镂空减重结构，在不降低结构强度的前提下进一步削减自重，同时机臂末端预留了LED灯条的安装卡位，方便飞行过程中辨识飞行器朝向。机架的安装边界严格遵循210mm轴距的设计标准，对角电机的安装孔位间距控制在210mm，能够适配5寸以内的螺旋桨使用，不会出现桨叶打机架的问题；机架整体的安装高度预留了足够的减震空间，飞控安装位置可以搭配减震球使用，过滤飞行过程中电机产生的高频震动，提升飞控陀螺仪的采样精度，让飞行姿态更稳定。机臂与主体板件之间采用金属铜柱配合螺丝的锁紧固定方式，连接强度可靠，出现机臂损坏时也可以单独更换对应部件，降低后期维护成本。机架前端还预留了摄像头的安装调节位，能够适配迷你FPV摄像头的安装，支持一定角度的俯仰调节，满足不同飞行速度下的视角需求。
