SK系列传动轴安装固定支座结构设计

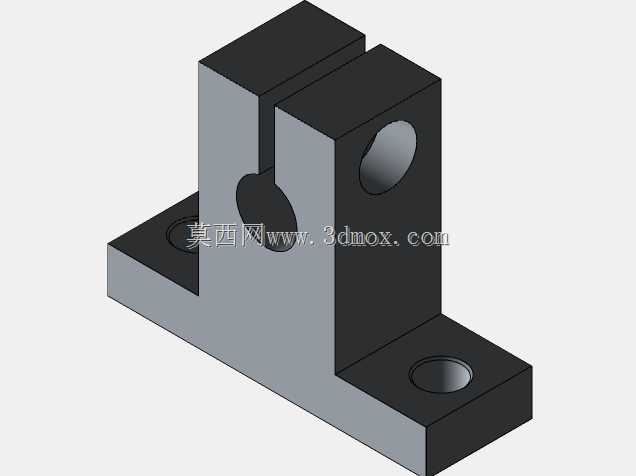

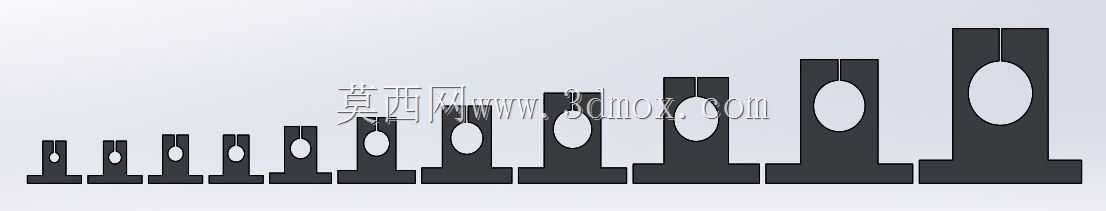

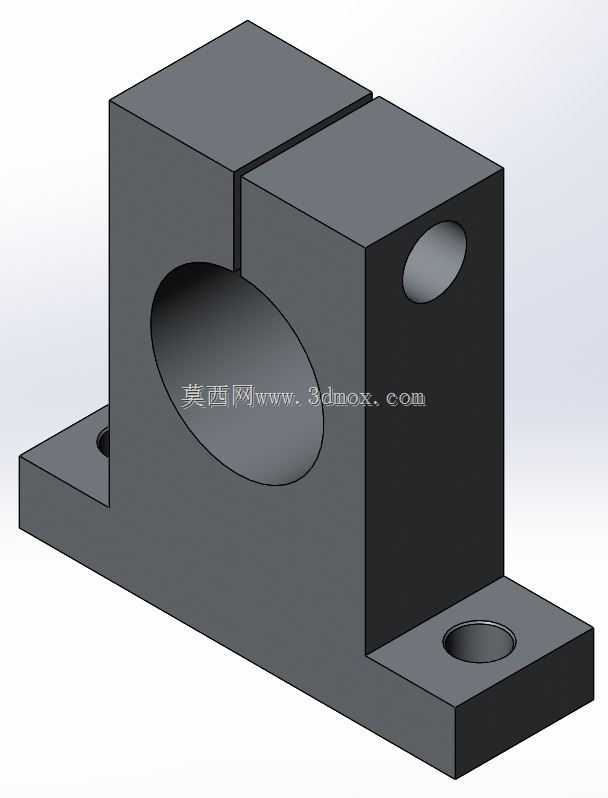

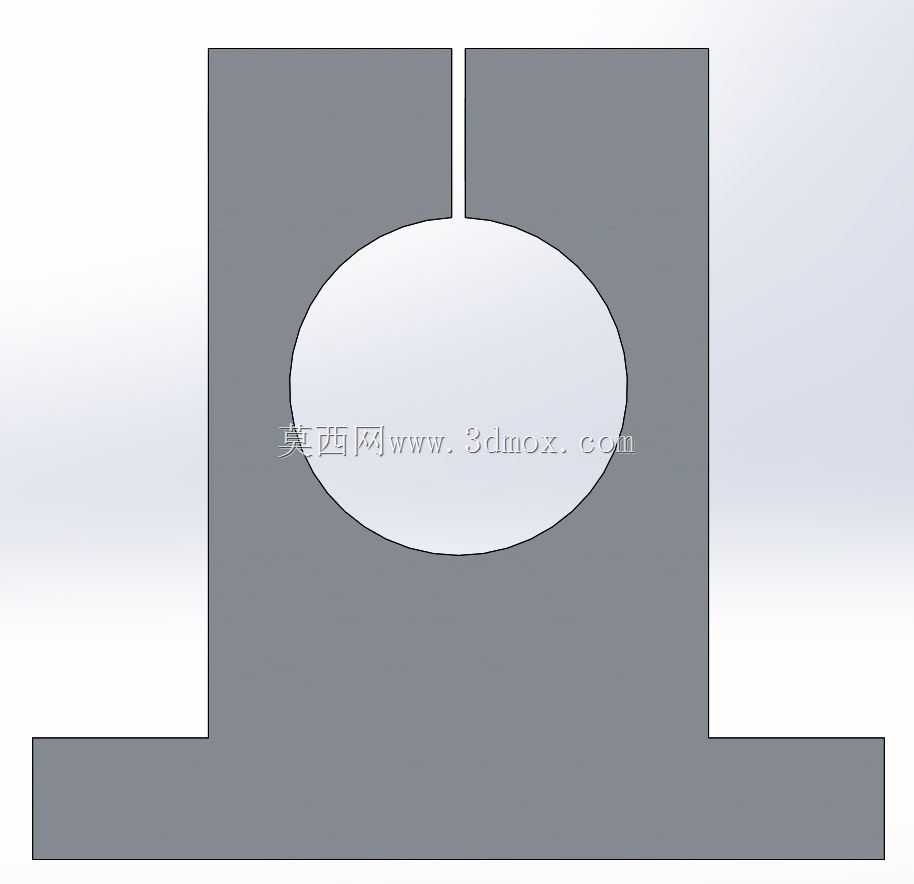

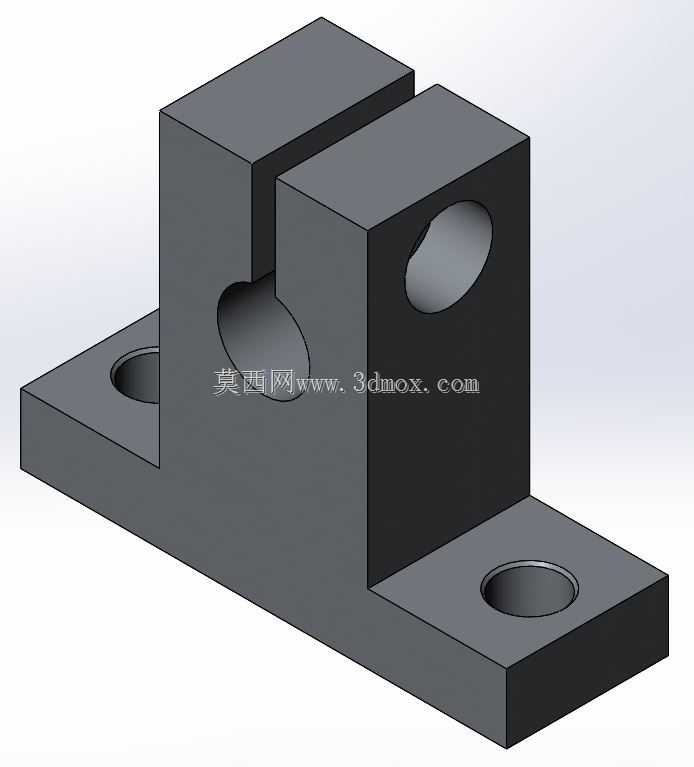

该款SK系列传动轴配套支座，主要应用于轻载传动场景的轴系定位场景，覆盖小型自动化输送线、桌面级加工设备、轻工包装机械的动力传递环节，作为传动轴的径向支撑与轴向限位构件使用，能够在设备运行过程中抵消传动轴转动产生的径向跳动，维持轴系的回转精度，避免轴件因悬臂受力产生形变偏移，保障动力传递过程的平稳性。从功能特性来看，该支座采用一体式开槽夹紧结构，支座主体为L型落地安装形态，底部设置平直的安装贴合面，可直接通过螺栓锁紧固定在设备的安装基板上，上部开设圆形轴孔用于穿入对应规格的传动轴，轴孔上方预留窄缝夹紧槽，安装时可通过锁紧窄缝处的紧固件收缩轴孔内径，实现对穿入轴件的无间隙抱紧，相比传统顶丝固定的轴支座，这种夹紧式固定不会在轴表面产生顶丝压痕，同时能够适配一定公差范围内的轴径尺寸，装拆调整时无需完全拆解周边传动构件，仅需松紧夹紧槽的紧固件即可完成轴件的位置调整与拆卸维护。在设计思路上，该结构优先考虑了安装便捷性与轴系对中精度的平衡，L型的底座结构让支座安装时可直接靠住设备基板的定位边完成初步对位，降低现场安装的调试难度；圆形轴孔的中心到底座安装面的高度经过统一参数化设计，覆盖SK8到SK50全系列规格的尺寸参数，不同规格的支座保持统一的安装孔位间距与轴孔中心高基准，在设备设计迭代更换不同轴径的传动轴时，无需重新加工设备基板的安装孔位，仅需更换对应轴孔规格的支座即可完成适配，大幅降低设备改型的加工成本。外形尺寸与安装边界方面，该类支座的整体轮廓方正无突出结构，上部夹紧槽的宽度控制在极小范围，不会额外占用轴系周边的安装空间，底部安装孔采用对称分布设计，安装时可根据设备布线、周边构件的布局选择正向或侧向安装，适配不同的设备内部空间布局；轴孔的内孔表面做了粗糙度控制，抱紧传动轴时能够均匀贴合轴的外圆表面，避免局部应力集中导致的轴件磨损，支座的壁厚经过受力校核，能够承受对应规格传动轴额定转速下的径向载荷，长期运行不会出现支座形变导致的轴系偏移问题，适配常规转速下的传动轴支撑需求，可广泛配套各类需要固定传动轴的轻工机械、小型自动化设备使用。
