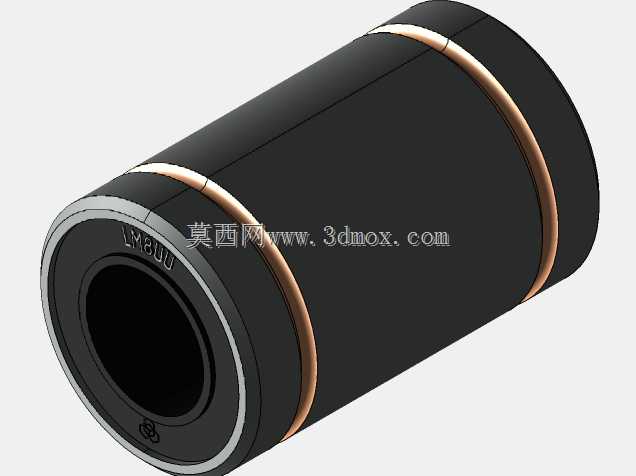

LM8UU直线运动线性轴承结构设计

LM8UU型线性轴承是直线传动系统中应用极为广泛的滑动支撑部件，主要适配公称直径8mm的光轴导轨使用，在各类需要低阻力直线往复运动的设备场景中承担核心支撑与导向功能。在3D打印设备的运动轴系中，这类轴承是X、Y、Z三个运动轴的核心配套部件，负责承载打印喷头、热床平台的往复移动载荷，保证运动过程的同轴度与顺滑度，避免运动卡顿导致的打印层纹错位、精度失准问题；在小型自动化滑台、桌面级数控雕刻设备、检测仪器的直线进给机构中，该轴承也常作为轻量化传动方案的首选支撑件，适配低载荷、高频率往复运动的工况需求。从功能特性来看，这款线性轴承采用外圈金属壳体搭配内置保持架与滚珠循环结构的设计，滚珠在保持架的引导下实现无限循环滚动，将轴与轴承之间的滑动摩擦转化为滚动摩擦，大幅降低运动阻力，同时保证径向承载能力，能够承受垂直于光轴方向的径向载荷，适配水平、垂直等多方向安装的轴系布局。在设计思路上，这款轴承采用标准直筒式外形结构，整体为等外径圆柱形态，两端设计有配套的卡簧限位槽，可通过孔用挡圈实现轴承在安装座孔内的轴向定位，防止运动过程中轴承出现轴向窜动；壳体表面的环形凹槽可用于配套密封圈或者储油结构，在长期运行过程中留存润滑脂，减少维护频次，延长部件使用寿命。从安装边界与尺寸参数来看，这款轴承适配8mm直径的标准直线光轴，安装时需匹配对应内径的安装座孔，安装过程中需保证座孔与光轴的同轴度，避免偏载导致滚珠受力不均、出现卡滞或过早磨损；轴承整体长度适配常规轻量化轴系的支撑跨度需求，既可以单只使用承载短行程轻载荷，也可以成对同轴安装在安装座两端，提升支撑刚性，适配更长行程、更高载荷的运动场景，在安装时需注意避免敲击轴承端面，防止内部保持架变形影响滚珠循环顺畅度。
